(3)面接触钢丝绳 它是将线接触钢丝绳股进行特殊 碾压加工，使钢丝产生塑性变形而呈棉接触状态，然后再 捻制成绳的。面接触钢丝绳具有结构紧密，表面光滑，不 易变形，钢丝间接触面积大，刚性强和耐磨损等优点。
24
25
3、 按绳股断面形状分 (1)圆形股绳 绳股断面为圆形。这种绳易于制 造，价格低，是矿井提升应用最多的一种钢丝绳。 (2)异形股绳 绳股断面形状有三角形和椭圆形 两种。 三角股钢丝绳：强度比同直径圆形股绳要高，承 压面积大，外层钢丝磨损小；外层钢丝粗，排列方 式好，抗挤压性能好，尤其是在多层缠绕时，过渡 比较稳定；寿命比圆形股长。 椭圆股钢丝绳：支撑面积大、抗磨损性能好，但 绳的稳定性差，不适于承受较大的挤压力。这种绳 股多用来与其它绳股捻制成多层不旋转钢丝绳。
26
(二)钢丝绳结构选择
1、 对于单绳缠绕式提升， 一般宜选用光面右同 向捻、断面形状为圆形股或三角股、接触形式为点或 线接触的钢丝绳；对于矿井淋水大，水的酸碱度高， 以及在出风井中，由于腐蚀严重，应选用镀锌钢丝绳。
2、 在磨损严重的条件下使用的钢丝绳，如斜井 提升等，应选用外层钢丝尽可能粗的钢丝绳；斜井串 车提升时，宜采用交互捻钢丝绳。
mp =9400 ·S kg/m
31
上式中的S可写成： S=9400≈110×10°(m²) 将上式代入
设g=10m/s², 则可得： 根据计算出的值，在规格表中选取与计算相近的标准钢 丝绳直径，再按选出的资料，验算其安全系数是否符合 要求即：
ma = Q+ pH₀ ≥安全规程规定值
32
式中 Q,—所选钢丝绳全部钢丝破断拉力总和， N; Q+Q₂+pH₀— 货载、容器、钢丝绳重量总和。
JDS— 12/110×4 、JDSY— 12/110×4 、JDG— 12/110×4

电子课件-《煤矿固定设备维修技能训练(第二版)》-A10- 第一章 矿井提升设备操作、 维修、 装配与调试

电子课件-《煤矿固定设备维修技能训练(第二版)》-A10- 第一章 矿井提升设备操作、 维修、 装配与调试

15 第一章 矿井提升设备操作、维修、装配与调试
摇台 1—钢臂 2—手把 3—动力缸 4—配重 5—轴 6—摆杆 7—销子 8—滑车 9—摆杆套 10—滚子
16 第一章 矿井提升设备操作、维修、装配与调试
3. 箕斗 (1) 箕斗的作用和种类 箕斗是用来提升煤炭或矸石的容器，通常只用于主井。根 据卸载方式不同，箕斗可分为翻转式箕斗、底卸式箕斗和侧卸 式箕斗；根据提升钢丝绳数目不同，箕斗可分为单绳箕斗和多 绳箕斗。箕斗容量有 3 t、4 t、6 t、8 t、9 t、12 t、16 t、 20 t、25 t 等规格。
四、提升机司机操作要领
“一严” “二要” “ 三看” “四勤” “五不走”。
22 第一章 矿井提升设备操作、维修、装配与调试
五、提升机运转前的检查内容
1. 检查各接合部位螺栓是否松动，销轴有无松旷。 2. 检查各润滑部位油质是否合格，油量是否充足，有无漏 油现象。 3. 检查制动系统工作闸和安全闸是否灵活、可靠，间隙、 行程及磨损是否符合要求。 4. 检查各种安全保护装置动作是否正确、可靠。
27 第一章 矿井提升设备操作、维修、装配与调试
3. 事故停车时的注意事项 (1) 运行中发生事故，在故障原因未查清和消除前，禁止动 车。原因查清后，故障未能全部处理完毕，但已能暂时恢复运 行，经主管领导批准可以恢复运行，将提升容器升或降至终点 位置，完成本次提升行程后，再停车继续处理。 (2) 钢丝绳遭受卡罐紧急停车等猛烈拉力时，必须立即停车， 待对钢丝绳进行检查确认无问题后，方可运行。
单绳单层 1 t 标准普通罐笼 1—提升钢丝绳 2—双面夹紧楔形绳环 3—主拉杆 4—防坠器 5—橡胶滚轮罐耳
6—淋水棚 7—横梁 8—立柱 9—钢板 10—罐门 11—轨道 12—阻车器 13—稳罐罐耳 14—罐盖 15—套管罐耳 (用于绳罐道)

矿井提升机培训教程PPT(35页)

矿井提升机培训教程PPT(35页)
• 罐笼 • 箕斗 • 串车
竖井 矿井提升系统
斜井
提升机
提升容器 用途
单绳单卷筒、 单绳双卷筒、 多绳摩擦轮
罐笼、箕斗
主井、副井、 混合井
提升机 提升容器
用途
单绳单卷筒、 单绳双卷筒、
罐笼、箕斗
主井、副井、 混合井
代表性提升系统速度图及力图
• 主井竖井罐笼
v
t F
t
代表性提升系统速度图及力图
• 主井竖井箕斗 v
直流调速系统
适用范围：主要用于箕斗井
直流电动机以其调速性能好而被广泛应用于要求调 直流传动系统的使用历史悠久，虽然现在受交流调速系统的挑战，但在矿井提升机传动系统中，还会发挥重要的作用。
交流绕线式异步电动机
速的传动系统中。 转子串电阻加低频制动及爬行
同时，在直流调速器中也利用速度反馈信号与额定速度进行比较，当超过15%时，直流调速器发出信号进行紧急制动。 自动减速限制点及限制速度
I n
反电势 E U IR S当曲发线生使润启滑动油和压停低车、更制加动平油稳压、高舒及适制动油压高故障、平层信号故障时，不停止正在进行的运行U，当平层E停车后提升机不能再运行，直
M 到故障排除后才能继续运行。
转矩 M C I 在Mentor II上安装有MD29控制M功能板，提供了S曲线功能 恒定励磁， 不变，令 Ce Ke , C K 对于矿井提升机控制系统也由继电器控制系统提高到PLC控制系统。
共额有定5电个流位8置25，A，分短别时为允“许运过矿载石1”50、％“运材料”、“运人员”、“运M特殊材料”和M“检查”，可选择不同的提升机最高运行速度。
在减速段能提供低频制动；
E 代表性提升系统速度图及力图

煤矿固定机械及运输设备―矿井提升设备PPT课件

煤矿固定机械及运输设备―矿井提升设备PPT课件
二、箕斗
（2）立井多绳箕斗
煤矿固定机械及运输设备
JDS—12/110×4、JDSY—12/110×4、JDG—12/110×4
22
第七章 矿井提升设备的组成 第一节 矿井提升设备的类型及结构
二、箕斗
煤矿固定机械及运输设备
2、立井箕斗结构原理
（1）结构
立井提煤多采用底卸式，底卸式箕斗分为平板闸门箕斗和 扇形闸门箕斗。以单绳立井平板闸门箕斗为例：其结构如图所 示，主要由斗箱、框架、连接装置及闸门等组成。
18
第七章 矿井提升设备的组成 第一节 矿井提升设备的类型及结构
一、罐笼
2、罐笼的主要结构
煤矿固定机械及运输设备
19
第七章 矿井提升设备的组成
煤矿固定机械及运输设备
第一节 矿井提升设备的类型及结构
一、罐笼
2、罐笼的主要结构 防坠器的作用是当提升钢丝绳万一发生断裂后，可使罐
笼牢固地支撑在井筒的罐道上，防止罐笼坠落井底造成严重 事故。
23
第七章 矿井提升设备的组成 第一节 矿井提升设备的类型及结构
7
第二篇 矿井提升设备
煤矿固定机械及运输设备
第六章 概述
第一节 矿井提升系统
(1)立井单绳缠绕式箕斗提升系统； (2)立井单绳缠绕式罐笼提升系统； (3)立井多绳摩擦式箕斗提升系统； (4)立井多绳摩擦式罐笼提升系统； (5)斜井箕斗提升系统； (6)斜井串车提升系统。
8
第二篇 矿井提升设备
第六章 概述 第一节 矿井提升系统
•6—尾绳；7—罐笼；8—主绳；9—摇台
煤矿固定机械及运输设备
斜井箕斗提升系统示意图 1—翻笼硐室；2—装载仓； 3—装载闸门；4—箕斗；5—井筒；6—井架栈桥1；2

多绳摩擦式提升机课件

多绳摩擦式提升机课件

1.3.1.4多绳摩擦式提升机的车槽装置
为了增加钢丝绳及摩擦衬垫的接触面积，必须衬垫上车出绳槽；同时在运转 中由于各衬垫磨损不均匀，使各绳槽直径产生误差，为保证几根提升钢丝绳上 的负荷分配均匀，当绳槽直径误差达到一定值时，必须对衬垫进行调整车削， 为此设置了车槽装置。当绳槽直径误差大于1.5～2mm时，即应对衬垫上的钢 丝绳槽进行车削调整，以保证各条提升钢丝绳的张力平衡。车槽装置安装在主 导轮下，每根钢丝绳绳槽都有一个单独进刀的车刀装置，它通过支承架固定在 车槽架上。车刀用合金工具钢制成碗状。车削时要调整好车刀，使车刀到头的 刀面及主轴中心线平行，转动手轮即可进刀及退刀，进刀量大大小可以从刻度 盘上看出。
2.2.8 制动ห้องสมุดไป่ตู้安装
1.安装之前对安装接触面进行清理、清洗， 不允许有任何毛刺及其它杂物。 2.安装之前应检查安装基础面的端跳，不超 过0.3mm。
2.2.8 制动盘安装
1.两制动盘结合缝处应倒圆角，不应有毛刺。 2.装配时应按照摩擦轮（卷筒）和制动盘上所打 印的对应位置标记进行组装。 3.高强度螺栓安装时，应自由插入螺栓孔中，不 允许用锤击，并应成套使用，每一连接副（包括 一个螺栓、一个螺母、两个垫片）不允许增加垫 片数量，更不允许把垫片方向装反。 4.高强度螺栓拧紧顺序和使用方法必须符合说明 书要求。 5.制动盘装好后，应在对开处安装联接键。
2.2多绳摩擦式提升机安装程序及要点
2.2.1 基础验收 2.2.2 垫铁安装 2.2.3 地脚螺栓安装 2.2.4 高强度螺栓安装 2.2.5 主轴及摩擦轮的安装 2.2.6 主轴装置安装 2.2.7 车槽装置安装
目录 2.2.8 制动盘安装 2.2.9 盘型制动器安装 2.2.10 轴端编码器连接轴及轴端齿轮箱的安装 2.2.11 电机转子安装 2.2.12 天轮、导向轮安装 2.2.13 钢丝绳滑动监测装置的安装 2.2.14 液压、润滑站安装

提升机-课件(PPT演示)

提升机-课件(PPT演示)

型号意义：
□ J K —□/□ 速比 滚筒名义直径，m； 矿用； 卷扬机（即提升机）； 滚筒数目（2—表示双滚筒；1—表示单滚筒，一般省略
）
1、主轴装置
（1）作用 1）缠绕提升钢丝绳； 2）承受各种正常载荷，并将载荷经轴承传给基础； 3）承受在各种紧急事故下所造成的非常载荷；（一般要求在非常载荷作用下 ，主轴装置的各部分不应有残余变形。） 4）当更换提升水平时，调节钢丝绳的长度（仅限双滚筒提升机）。
液压站
1）在工作制动时，产生不同的工作油压，以控制盘式 制动器获得不同的制动力矩； 2）在安全制动时，实现二级安全制动； 3）控制调绳装置

谢 筒、主轴、主轴承及调绳离合器 （双滚筒特有）等。 滚筒的筒壳通过轮辐、轮毂用键和轴固定（固定 滚筒），筒壳外边一般均设有木衬，木衬上车有螺旋 导槽，以便使钢丝绳在滚筒上作规则排列，并减少钢 丝绳的磨损。2m以下单滚筒只有一个制动盘，而单滚 筒2.5m则有两个制动盘。当单滚筒作双钩提升，左侧 钢丝绳为下边出绳，右侧钢丝绳为上边出绳。单钩提 升时为上边出绳，单滚筒由于调绳不方便，为此做成 双滚筒。双滚筒的左滚筒通过调绳离合器与主轴连接 。
（3）调绳离合器
1）作用 使活滚筒与主轴连接或脱开，以便在调节绳长 或更换提升水平时，使活滚筒与死滚筒有相对运动。
2）种类 调绳离合器可分三种即齿轮离合器、摩擦离合 器、蜗轮蜗杆离合器。JK型提升机采用齿轮离合器。 3）齿轮离合器
二、深度指示器
深度指示器是矿井提升机的一个重要附属装 置。它的作用是： 1、指示提升容器在井筒的位置； 2、容器接近井口停车位置发出减速信号； 3、过卷保护； 4、减速阶段通过限速装置进行限速保护等。 目前我国提升机应用较多的是圆盘式深度指示 器和牌坊式深度指示器。

煤矿提升运输设备ppt培训课件


检查紧固件
定期检查设备的紧固件是否松 动或损坏，及时进行调整或更
换。
检查电气系统
定期检查电气系统的接线、触 点等部件是否良好，确保电气
系统安全可靠。
故障诊断与排除技巧
熟悉设备结构和原理
了解设备的结构、工作原理和常见故 障类型，有助于快速准确地诊断故障 。
观察故障现象
仔细观察故障现象，包括声音、振动 、温度等方面的异常表现，为故障诊 断提供依据。
煤矿提升运输设备ppt 培训课件
目录
• 煤矿提升运输设备概述 • 煤矿提升运输设备结构与工作原理 • 煤矿提升运输设备选型与设计 • 煤矿提升运输设备安装与调试 • 煤矿提升运输设备操作与维护 • 煤矿提升运输设备安全管理与事故预防 • 总结与展望
01
煤矿提升运输设备概述
设备定义与分类
定义
煤矿提升运输设备是指用于在煤 矿井下或地面进行煤炭、矸石、 材料、人员等提升的机械设备。
分类
根据用途和结构特点，煤矿提升 运输设备可分为提升机、输送机 、给煤机、装载机等。
煤矿提升运输系统组成
提升机
提升机是煤矿提升运输系统的核心设备，用于提升煤炭、矸石等物料 。根据驱动方式，提升机可分为电动提升机和液压提升机。
输送机
输送机用于将物料从给煤机或装载机输送到提升机，或从提升机输送 到卸载点。常见的输送机有带式输送机、刮板输送机等。
现状
目前，我国煤矿提升运输设备已经实现了自动化和智能化， 设备的运行效率和安全性得到了显著提高。同时，为了满足 环保和节能的要求，新型的提升运输设备正在不断涌现，如 永磁直驱提升机、无人驾驶输送机等。
02
煤矿提升运输设备结构与工作原理
提升机结构与工作原理

矿井提升设备培训课件(121页)

立井提升容器与提升钢丝绳的连接，应采用楔形连接装置。每次更换钢丝绳时， 必须对连接装置的主要受力部件进行探伤检验，合格后方可继续使用。楔形连 接装置累计使用期限，单绳提升不得超过10年，多绳提升不得超过15年。
4）罐耳
《煤矿安全规程》对提升容器的罐耳在安装时与罐道之间所留间隙作出以 下规定：
①使用滑动罐耳的刚性罐道每侧不得超过5mm，使用滚轮罐耳的组合钢罐道的滑动
①罐笼到位并发出停车信号后安全门才能打开； ②安全门未关闭，发不出停车信号；安全门关闭后，才能发出开车信 号；发出开车信号后，安全门打不开。 常用的安全门有：手动的、风动的和液动的三种。
3.推车装置（了解内容）
推车装置是用来将矿车推入罐内，将罐内的矿车顶出罐笼的一种专用设备。 目前使用最普遍的有钢丝绳和链条推车机两种，其动力有电动、风动和液 动三种
第三节 井架与天轮
第四节 提升钢丝绳
一、提升钢丝绳概述
矿用钢丝绳
二、钢丝绳结构
矿用提升钢丝绳都是丝 股 绳结构。 股芯可以有不同断面形状的钢丝组成。 绳芯有金属绳芯和纤维绳芯两种。
绳芯的作用： ①支持绳股，减少钢丝的挤压 和变形，降低绳股间钢丝的接 触应力。 ②由于绳芯富于弹性，在钢丝 绳弯曲时，允许绳股间和钢丝 间有相对移动，以缓和弯曲应 力，因而使钢丝绳富有弹性。 ③贮存润滑油，预防钢丝绳内 部钢丝锈蚀并减少钢丝间摩擦。
扁钢丝绳
四、钢丝绳选择
①在井筒淋水大，淋水酸碱度高，以及在回风井中，由于腐蚀严重，应 选镀锌钢丝绳。 ②在磨损严重的条件下使用的钢丝绳，如斜井提升等，应选用外层钢丝 较粗的三角形绳股钢丝绳。 ③当弯曲疲劳为主要损坏原因时，应选用线接触式顺捻绳和三角股绳。 ④提升钢丝绳捻向的选择：多绳摩擦轮提升机采用左右捻各半；单绳缠 绕式提升机的钢丝绳捻向与绳在卷筒上缠绕时的螺旋线方向应一致。 ⑤罐道绳最好用表面光滑、耐磨的密封钢丝绳；尾绳最好用不旋转钢丝 绳或扁钢丝绳。 ⑥用于温度高或有明火的地方，如矸石山等， 应选用金属绳芯钢丝绳。

提升机-课件(PPT演示)

矿井提升机
矿井提升机是矿井提升设备中的动力部分，由 电动机、减速器、主轴装置、制动装置、深度指示 器、电控系统和操纵台等组成。 我国目前广泛使用的提升机可分为两大类：单 绳缠绕式提升机（分为小绞车（滚筒直径2m以下） 和提升机）和多绳摩擦式提升机。
主井提升机

副井卷扬机
一、单绳缠绕式提升机
单绳缠绕式提升机的工作原理：把钢丝绳的一端固 定到提升机的滚筒上，另一端绕过井架上的天轮悬挂提升 容器。这样，利用滚筒转动方向不同，将钢丝绳缠上或松 放，以完成提升或下放容器的工作。 按滚筒数目不同，单绳缠绕式提升机有单滚筒和双 滚筒提升机两种。双滚筒提升机在主轴上装有两个滚筒， 其中一个与主轴用键固定连接，称为固定滚筒或死滚筒； 另一个滚筒滑装在主轴上，通过调绳离合器与主轴连接， 称为游动滚筒或活滚筒。将两个滚筒做成这种结构的目的 ，是为了在需要调绳及更换提升水平时，两个滚筒可以有 相对运动。单滚筒提升机只有一个滚筒，一般用于单钩提 升。
1、圆盘式深度指示器
圆盘式深度指示器由发送部分和接收部分组成，其 原理是传动轴经齿轮传动，将提升机旋转运动传给发送自 整角机，该自整角机再将信号传给圆盘式深度指示器上的 接收自整角机，二者组成电轴，实现同步联系，从而达到 指示器位置的目的。深度指示盘装于司机台上，有粗针和 精针两个指针，精针只在容器接近井口时才转动，以便指 示精确的停车位置。 深度指示器上还配有连击铃，当提升机减速开始时， 此铃发出声响，提醒司机作减速操纵。 特点：圆盘式深度指示器结构简单，使用可靠，精度高， 易实现自动化，但直观性差。
1、盘式制动器
（1）结构
（2）工作原理 （图13）
1）松闸
2）抱闸
盘形制动器工作原理：
液压站提供的高压油由P处进入油腔时，活塞便带动闸瓦 离开制动盘，盘形弹簧受到压缩，闸瓦与制动盘有了间隙 △，制动盘处于松闸状态。当油腔的高压油压力缓慢降低 时，在盘形弹簧的作用下，闸瓦逐渐向制动盘移动，当 △=0时（即闸瓦贴紧制动盘）后，若系统的油压继续降低， 所剩余的弹簧力便开始逐渐作用于制动盘上，产生正压力 N，当油压降低到系统的最低时，作用在制动盘上的正压 力N达到最大，闸瓦与制动盘间将产生的摩擦力既是提升 机工作制动力，提升机处于正常的工作制动状态。

《矿井提升设备》课件


环保绿色的矿井提升设备
环保绿色
随着环保意识的提高，环保绿色的矿 井提升设备成为未来的重要发展方向 。通过采用环保材料和绿色技术，减 少设备的能耗和排放，降低对环境的 影响。
实例
采用低噪音、低振动设计，减少对周 边环境的干扰；采用可再生能源和节 能技术，降低对化石能源的依赖。
谢谢
THANKS
电动机
电动机是提升机的动力源，通 过驱动减速器实现提升容器的 升降。
制动系统
制动系统用于控制提升机的运 行速度和停车位置，确保提升 过程的安全性。
矿井提升设备的工作原理
工作原理
矿井提升设备通过电动机驱动减速器，减速器再驱动主轴装置，使滚筒旋转缠绕钢丝绳，从而实现提升容器的升 降。
工作流程
当需要提升容器时，电动机启动并驱动减速器旋转，减速器将动力传递给主轴装置，主轴装置带动滚筒旋转，滚 筒上的钢丝绳缠绕在滚筒上，通过钢丝绳的拉力将容器提升到所需高度。当需要下放容器时，电动机反转，通过 减速器和主轴装置驱动滚筒旋转，钢丝绳放松，使容器下降到所需高度。
《矿井提升设备》PPT课件
目录
CONTENTS
• 矿井提升设备概述 • 矿井提升设备的组成与工作原理 • 矿井提升设备的选型与配置 • 矿井提升设备的安全运行与维护 • 矿井提升设备的发展趋势与展望
01 矿井提升设备概述
CHAPTER
矿井提升设备的定义与作用
矿井提升设备
指在矿井中用于提升人员、物料 和设备的机械设备。
对操作人员进行定期的安全培训 ，提高他们的安全意识和应对突 发情况常的清洁、润滑、 紧固等保养工作，保持设备的良 好状态。
定期保养
按照规定的周期对设备进行全面 的检查、调整和维修，确保设备 的性能和安全性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 2.竖井箕斗的装载设备
• 采用预先定量装载方式。 • 两种预先定量装载设备：
定量斗箱式、定量运输机 • 定量斗箱式 • 组成：斗箱、溜槽、闸门、
控制缸和测重装置。 • 优点：结构简单、环节少、
装载时不用其他辅助机械。
定 量 运 输 机 装 载 设 备
定量运输机装载设备的优点：
1）不需在井筒附近开凿较大的硐室； 2）减少装倒次数，因而可减少煤的破碎； 3）装载均匀，可减少提升钢丝绳的冲击载荷； 4）装载时间不受煤质变化的影响，有利于实现提升 自动化。
• 4. 斜井箕斗提升系统 • 5. 斜井串车提升系统
矿井提升的特点：在较短的距离内以很大的速度往返运行，并且经 常启动和停止。
• 矿井提升设备发展趋势：
• 体积小、质量轻、能力大、安全可靠、高度自动化。
• 提升机当前先进水平：
• 提升速度： 20 m/s • 滚筒直径：9 m • 一次提升有效负荷：50 t • 提升机单台功率：14573 kW • 最多绳数：10 根
第二章 提升设备
• §2-1 提升容器
• 箕斗：竖井箕斗和斜井箕斗 • 竖井箕斗：底卸式、侧卸式和翻转式 • 斜井箕斗：后壁卸载式和翻转式 • 罐笼：普通罐笼和翻转式罐笼 • 矿车、人车、吊桶等
一、普通罐笼及其承接装置
• 1.普通罐笼
• 对罐笼的设计要求： • 满足在规定时间内升降人员的要求；矿车在罐笼内要稳定；能装
• 立井多绳箕斗型号
平板闸门底卸式：
• 组成： • 斗箱，框架，闸
门及联接装置等
• 平板闸门的优点：
（1）结构简单、严密，关闭时冲击小，因而在卸 载时洒煤少；
（2） 由于闸门是向上关闭，对箕斗存煤有向上捞回的趋势， 故当煤未卸完（煤仓已满）产生卡箕斗、而造成断绳坠落事故 的可能性小； （3）箕斗卸载时闸门开启主要借助煤的压力，因而传递到卸载 曲轨上的压力较小，改善了井架受力状况； （4）过卷时闸门打开后即使脱离了卸载曲轨，也不会自动关闭， 因此可以缩短卸载曲轨的长度。 主要缺点： （1）箕斗运行过程中，由于煤重力作用，使闸门处于被迫打开 的状态。因此，箕斗必须装设可靠的闭锁装置。 （2）如果闭锁装置失灵，闸门就会在井筒中自行打开。打开的 闸门将会撞坏罐道、罐道梁及其他设备；污染风流；落煤会砸 坏电缆、管道等。
•优点：侧向弯曲 和扭转强度大， 罐道刚性强，可 使用橡胶滚动罐 耳。
2.钢丝绳罐道
• 优点：安装工作量小、建设时间短、维护简便、高速运 行平稳、无罐道粮可适当减小井壁厚度、通风阻力小等。
• 缺点：井筒断面较大，井塔或井架的荷重增大。当地压 较大，井筒垂直中心线发生错动或弯曲时，不能采用钢
丝绳罐道。
力大小。
• 3.承接装置 • 承接装置：承接梁、罐座和摇台
• 摇台：
• 一段可摆动轨道：一端绕固定轴摆动,另一端当罐 笼停好后摇尖搭接在罐笼边缘的导轨衬上,连接了 罐内与车场中的轨道,便于矿车进出罐笼。
二、竖井箕斗及其装载设备
• 1.竖井箕斗： • 卸载方法不同有：底卸式、侧
卸式和翻转式三种。 • 立井单绳箕斗型号
三、提升容器的导向装置
• 罐道：刚性罐道、挠性罐道。 • 刚性罐道——钢轨、型钢焊接成的矩形组合罐道 • 挠性罐道——钢丝绳
• 钢轨罐道：侧向刚度小，易造成容器横向摆动， 刚性罐耳磨损太大，所以，一般用于提升速度和 终端载荷都不大的提升容器。
1.刚性组合罐道
•刚性组合罐道的 截面是空心矩形， 由槽钢焊接而成。

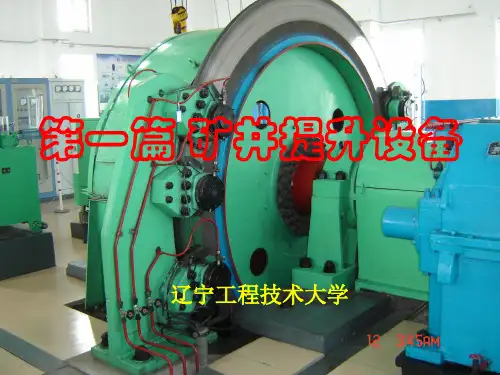

第一篇 矿井提升设备
第一章 概 述
一、矿井提升设备的任务
提升煤炭和矸石，升降人员、设备，下放材料。
二、矿井提升设备的组成
提升容器、提升钢丝绳、提升机及拖动控制装置、天轮、井架、 装卸载设备及电气设备等。
•三、矿井提升 系统
•1. 竖井单绳缠绕 式箕斗提升系统
• 2. 竖井单绳缠绕式罐笼提升系统 • 3. 竖井多绳摩擦式罐笼提升系统
施工。பைடு நூலகம்于运输和拆装。
二、天轮
• 1. 作用：支承、引导钢丝绳转向 • 三种类型：井上固定天轮、凿井及井下固定天轮、游动天轮
•2. 结构型式： •直径4000mm: 模压铆接 •直径3500mm: 模压焊接 •直径<3000mm: 整体铸钢
• 立井多绳罐笼参数及型号
单绳1吨单层普通罐笼
• 罐笼顶部设有半圆弧形的淋水 棚和可以打开的罐盖 ；
• 罐笼两端设有帘式罐门 ；罐 笼通过主拉杆和双面夹紧楔形 绳环与提升钢丝绳相连 ；
• 罐笼底部装有阻车器及其自动 开闭装置；
• 罐笼用罐耳或沿着安装在井筒 内的罐道运行 。
2.防坠器
• 《规程》规定：升降人员或升降人员和物料 的单绳提升罐笼（包括带乘人间的箕斗）必 须装置防坠器。
载井下使用的大型设备；升降人员的罐笼要设防坠器；罐笼的结 构要坚固，自重要轻。 • 罐笼类型：竖井单绳罐笼、竖井多绳罐笼
普通罐笼结构：
• 按载荷分：1t、1.5t、3t
四
绳
• 按层数分：单层、双层
双
• 其中：
层 单
• 1t和1.5t双层普通罐笼用于
车
主井提升
罐 笼
• 3t普通罐笼只做为副井提升
• 立井单绳普通罐笼标准参数及型号
• 罐道绳：采用刚性大、耐磨和防腐
• 强的钢丝绳。
• 固定：上端——双楔块
•
下端——拉紧重锤
§2-2 井架与天轮
• 一、井架
• 1）金属井架——服务年限长、耐火性好、弹性大、抗振性强。 • 成本较高、钢材消耗量大、易腐蚀。 • 2）混凝土井架——节省钢材、服务年限长、耐火性好、抗振性
强。 • 自重大、成本高、施工期长。 • 3）装配式井架——用钢管和槽钢装配而成，主要用于立井开凿
不仅能用于钢丝绳罐道，而且同样可以用于刚性罐道。
•制动绳防坠器特点： •采用定点抓捕及用专设的缓冲器进行缓冲
• 缓冲器：
• 依靠缓冲绳在缓冲器中的弯曲变形和摩擦阻力 产生制动力，吸收罐笼下坠的能量，迫使罐笼 停住。
• 每个罐笼有两根制动绳，分别与一根或两根缓 冲绳相连。改变缓冲绳弯曲程度，可改变制动
• 防坠器的作用：当钢丝绳或连接装置万一断 裂时，防坠器可使罐笼支承在井筒内的罐道 或防坠绳上，而不致坠入井底造成重大事故。
• 防坠器的类型：三种 • （1）木罐道防坠器 • （2）钢轨罐道防坠器 • （3）制动绳防坠器
• 制动绳防坠器： • 在井筒中专门设置制动钢丝绳，以其做为支承元件的防坠器，
