电子技术实验报告答案篇一：电子技术实验报告实验一常用电子仪器的使用一、实验目的（1）通过阅读仪器说明书（使用手册），了解仪器的主要技术性能指标，初步掌握常用电子仪器的使用方法。
（2）掌握函数信号发生器和交流电压表（毫伏表）的使用方法。
（3）掌握双踪示波器的基本操作方法，掌握使用示波器测量电信号的基本参数：幅度（有效值、峰值或峰峰值）、周期（频率）和相位的方法。
二、实验设备及材料函数信号发生器（DF1641B1型）、双踪示波器（MOS-620/640型）、交流毫伏表（MVT171或D-171型）、直流稳压电源、万用表等。
三、实验原理（一）函数信号发生器函数信号发生器是在电子电路实验中最常用的电子仪器之一，用来产生各种波形的信号（正弦波、三角波、方波等）。
函数信号发生器所产生的各种信号的参数（如电压幅度、频率等），一般都可以通过仪器面板上设置的开关和旋钮加以调节。
本实验中介绍的DF1641B1型函数信号发生器，是一多功能函数信号发生器。
它可以输出正弦波、三角波和方波，频率范围为Hz ~3 MHz。
其最大输出电压幅度>20V峰峰值（对正弦波，最大输出有效值>7 V），可作为一般振荡器给放大器提供信号。
该函数信号发生器与其他设备配合，还可以用作扫频信号发生器，这里仅介绍作为振荡器的使用方法。
1、DF1641B1型函数发生器面板中各旋钮介绍。
如图1-1所示。
51—电源开关；2—频率范围选择（向上）；3—频率范围选择（向下）；4—波形选择开关；5—直流偏置开关；6—直流偏置调节；7—扫频方式选择；8—扫描速率；9—输出衰减选择；10—电压输出；11—TTL 输出；12—输出幅度微调；13—计数器输入；14—内接/外测选择；15—扫频宽度；16—对称度调节；17—输出信号幅度显示；18—对称度控制开关；19—频率微调；20—频率显示图1-1 DF1641B1型函数发生器面板图`2、操作步骤1后，按下波形选择开关○4以选择信号类型，例如，正弦波。
电子工艺实训习题与参考答案1、什么是无线电波？无线电波的波长与频率有什么关系？若电波的波长为300m，其频率是多少？若无线电波的频率为600kHz，其波长又是多少？解：电磁振荡在周围的空间产生周期性变化的电场和磁场，并向四面八方传播开去，就形成了电磁波。
在无线电广播、电视广播、无线电通信中使用的电磁波又叫作无线电波。
无线电波的波长与频率的关系为：频率越低，波长越长；频率越高，波长越短。
由得：f= =300000000 m/s ÷ 300 m = 1000000（Hz）同理：12÷ 600000Hz =500（Hz）2、无线电波有哪几种传播方式？它们的传播特点各是什么？各适用于哪些波段的无线电波的传播？解：无线电波在空间的传播方式主要有以下三种：（1）地波传播特点是：沿地球表面传播。
适合中波、长波采用。
（2）天波传播特点是：依靠电离层的反射和折射作用传播。
适合中波、短波采用。
（3）空间波传播特点是：在空间沿直线传播。
适合于超短波和微波采用。
3、什么是调制？为什么在无线电广播、通信时要采用调制的方式进行？解：所谓调制，就是把低频电信号加载到高频载波上去的过程。
在无线电广播、通信时采用调制是为了提高发射效率和防止各信号间互相干扰。
4、什么是载波、调制信号和已调制信号？各个广播电台用什么方法来实现互不干扰？解：载波是高频等幅振荡信号；被运载上低频信号称为调制信号；经调制主生的高频信号称为已调制信号。
各个广播电台采用不同频率的载波就可以达到互不干扰的目的。
5、什么是调幅？什么是调频？它们的频带宽度等于多少？解：使载波的振幅随调制信号电压的变化而变化的调制方式称为调幅；调幅波的频带宽度B为2F。
6、什么是解调？什么是检波？什么是鉴频？解：在接收端从已调制信号中取出原调制信号的过程称为解调；不同的调制方式有不同的解调方法，对调幅波的解调称为检波，对调频波的解调称为鉴频。
8、我国调幅收音机的中波、短波频率范围各是多少？中频频率是多少？解：调幅收音机的中波波段频率范围为526.5--1606.5kHz,短波波段频率范围为2.3--26.1MHz。
电子技术应用实验报告答案【篇一：电工及电子技术基础实验思考题答案】=txt> 实验1 常用电子仪器的使用七、实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。
答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上y 轴方向每一格所代表的电压值，再数出波形在y 轴上所占的总格数h，按公式计算出电压的有效值。
2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上y 轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。
3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。
如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。
4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。
答：①通过调节聚焦旋钮可使波形更清晰。
②通过配合调节电平、释抑旋钮可使波形稳定。
③调节扫描速度旋钮。
④调节灵敏度旋钮。
实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。
计算相对误差，并分析误差原因。
答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。
实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
（2）读数时的视差。
（3）实验中所使用的元器件的标称值和实际值的误差。
（4）仪器本身的误差。
（5）系统误差。
2．使用万用表测量电阻、直流电压、直流电流时，应注意些什么问题？答：用万用表测电阻时，应将电阻与电路独立，选用合适的量程，并进行调零，若不能调零，则说明电池不足，需更换足量的电池。
电子技术及实训习题库及参考答案一、单选题（共50题, 每题1分, 共50分）1、射极输出器的特点之一是, 具有(____)。
A.很大的输出电阻；B.很大的输入电阻；C.与共射极电路相同；D.输入、输出电阻均不发生变化正确答案: B2、单相桥式整流电路中, 负载RL承受的是整流变压器二次绕组的(____)。
A.全部电压；B.一半电压；C.三分之一电压；D.四分之一电压正确答案: A3、稳压二极管的动态电阻越小, 稳压性能（ )A.不稳定；B.越差；C.越好；D.不确定正确答案: C4、单相桥式整流电路中, 二极管导通的时间是(____)周期。
A.1/2；B.1/5C.1/4；D.1/3；正确答案: A5.差模输入信号是(____)。
A.大小相反、极性相同B.大小相等、极性相同；C.大小相反、极性相反；D.大小相等、极性相反；正确答案: D6、稳压二极管是一个可逆击穿二极管, 稳压时其两端电压必须（）,它的稳压值Uz才有导通电流。
A.反偏；B.正偏；C、小于D.大于；正确答案: D7、工作在放大区的某三极管, 基极电流从20微安减小到10微安时, 集电极电流从1.5毫安变为1毫安, 其电流放大系数β约为(____)。
A.10；B、25C.100；D.50；正确答案: D8、在本征半导体中掺入适量的(____)价元素, 可以形成 N 型半导体。
A、7B、5；C、3；D、1；正确答案: B9、三极管的电流放大系数由三极管的（）决定。
A.射极电流；B.集电极电流；C.工艺结构D.基极电流；正确答案: C10、三极管的电流放大系数β表明(____)极电流对(____)极电流的放大能力。
A.基, 集电；B.集电, 基C.集电, 发射；D.基, 发射；正确答案: B11、单相桥式整流中, 每个二极管导通的时间是(____)周期。
A.1/4；B.1/3C.1/6；D.1/2；正确答案: D12.差模信号是大小（）的两个信号。
实验名称：模拟电路基础实验实验日期：2023年4月10日实验地点：电子实验室一、实验目的1. 熟悉模拟电路的基本原理和实验方法。
2. 掌握常用模拟电子元件的特性及参数。
3. 培养动手能力和实验操作技能。
4. 提高分析问题和解决问题的能力。
二、实验原理模拟电路是一种利用模拟信号处理的电路，它可以将输入的模拟信号经过放大、滤波、调制等处理，得到所需的输出信号。
本实验主要研究以下几种模拟电路：1. 放大电路：利用三极管、运算放大器等元件实现信号的放大。
2. 滤波电路：利用电容、电感等元件实现信号的滤波。
3. 调制电路：利用调制器将信息信号与载波信号进行调制。
三、实验仪器与设备1. 模拟信号发生器2. 双踪示波器3. 信号源4. 万用表5. 电阻、电容、电感等元件6. 电路板、导线等实验器材四、实验内容1. 放大电路实验（1）搭建电路：根据实验原理图，搭建一个由三极管构成的放大电路。
（2）测试与调整：将信号源输出信号接入电路，使用示波器观察输出信号的变化，调整电路参数，使输出信号达到预期效果。
（3）数据记录：记录放大倍数、输入信号、输出信号等数据。
2. 滤波电路实验（1）搭建电路：根据实验原理图，搭建一个由电容、电感等元件构成的滤波电路。
（2）测试与调整：将信号源输出信号接入电路，使用示波器观察输出信号的变化，调整电路参数，使输出信号达到预期效果。
（3）数据记录：记录截止频率、输入信号、输出信号等数据。
3. 调制电路实验（1）搭建电路：根据实验原理图，搭建一个由调制器构成的调制电路。
（2）测试与调整：将信息信号和载波信号接入电路，使用示波器观察输出信号的变化，调整电路参数，使输出信号达到预期效果。
（3）数据记录：记录调制频率、信息信号、载波信号、输出信号等数据。
五、实验结果与分析1. 放大电路实验结果：（1）放大倍数：20倍（2）输入信号：1kHz、1Vpp（3）输出信号：20kHz、20Vpp2. 滤波电路实验结果：（1）截止频率：10kHz（2）输入信号：1kHz、1Vpp（3）输出信号：1kHz、0.5Vpp3. 调制电路实验结果：（1）调制频率：1kHz（2）信息信号：1kHz、1Vpp（3）载波信号：1MHz、1Vpp（4）输出信号：1MHz、1Vpp通过实验结果分析，可以得出以下结论：1. 放大电路能够实现信号的放大，放大倍数与电路参数有关。
电子技术基础实验教程答案【篇一：电子技术基础在线实验作业答案】t>??? a a(a+b+c)’=b’c’ b ab+ab’=a+b c a+ab+b=a+b单选题2.典型的双极型三极管放大电路中，下列哪种电路输出电阻最小： ? ?? a 共基放大电路 b 共集放大电路 c 共射放大电路单选题3.测量放大电路的静态工作点时应该选择下列哪种仪器：? ?? a 信号发生器 b 万用表 c 交流毫伏表4.对于jk触发器，输入j=0，k=1，clk脉冲作用后，触发器的次态应该为：??? a 1 b 0 c q’单选题5.用万用表测量交流电流时，应将功能/量程开关置于量程范围，并将表笔接到被测电路中。
? ?? a a~，串 b a~,并 c v~,串单选题6.下列说法正确的是：? ?? a 卡诺图的每一个小方块都代表着一个最小项 b 卡诺图中最小项的排列方式是随机排列的 c 卡诺图中最小项的排列方式是按最小项从小到大数字编号顺序排列的单选题7.硅材料二极管的导通电压约为：??? a 0.3v b 0.5v c 0.7单选题8.下列属于系统误差的是：? ?? a 近似测量方法误差 b 计数习惯误差 c 仪表零点漂移误差单选题 9.典型的双极型三极管放大电路中，下列哪种电路既能放大电流，又能放大电压：? ?? a 共基放大电路 b 共集放大电路 c 共射放大电路单选题10.某电流值为0.05846a，其有效数字的个数为： ??? a 4 b 5 c 6单选题11.下列哪种仪器常用来判断二极管的极性：? ?? a 示波器 b 万用表 c 信号发生器单选题12.为了稳定静态工作点，应在放大电路中引入: ? ?? a 直流负反馈 b 电压负反馈 c 交流负反馈单选题13.以下代码中为无权码的是：? ?? a 5421码 b 格雷码 c 8421码单选题14.（110.1）2转换成16进制数是：??? a 110.1 b 6.8 c 2.1判断题15.数字交流毫伏表可以用来测量器件的电压有效值。

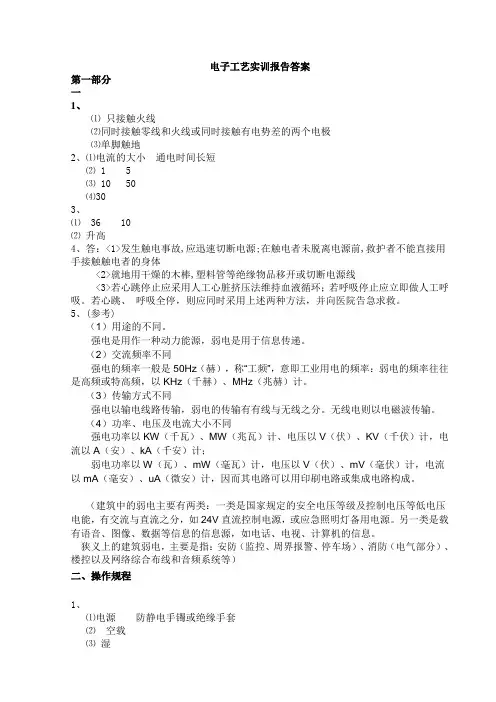

电子工艺实训报告答案第一部分一1、⑴只接触火线⑵同时接触零线和火线或同时接触有电势差的两个电极⑶单脚触地2、⑴电流的大小通电时间长短⑵ 1 5⑶ 10 50⑷303、⑴ 36 10⑵升高4、答：<1>发生触电事故,应迅速切断电源;在触电者未脱离电源前,救护者不能直接用手接触触电者的身体<2>就地用干燥的木棒,塑料管等绝缘物品移开或切断电源线<3>若心跳停止应采用人工心脏挤压法维持血液循环；若呼吸停止应立即做人工呼吸。
若心跳、呼吸全停，则应同时采用上述两种方法，并向医院告急求救。
5、(参考)（1）用途的不同。
强电是用作一种动力能源，弱电是用于信息传递。
（2）交流频率不同强电的频率一般是50Hz（赫），称“工频”，意即工业用电的频率：弱电的频率往往是高频或特高频，以KHz（千赫）、MHz（兆赫）计。
（3）传输方式不同强电以输电线路传输，弱电的传输有有线与无线之分。
无线电则以电磁波传输。
（4）功率、电压及电流大小不同强电功率以KW（千瓦）、MW（兆瓦）计、电压以V（伏）、KV（千伏）计，电流以A（安）、kA（千安）计；弱电功率以W（瓦）、mW（毫瓦）计，电压以V（伏）、mV（毫伏）计，电流以mA（毫安）、uA（微安）计，因而其电路可以用印刷电路或集成电路构成。
（建筑中的弱电主要有两类：一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，如24V直流控制电源，或应急照明灯备用电源。
另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。
狭义上的建筑弱电，主要是指：安防（监控、周界报警、停车场）、消防（电气部分）、楼控以及网络综合布线和音频系统等）二、操作规程1、⑴电源防静电手镯或绝缘手套⑵空载⑶湿⑷单放电⑸切断电源泡沫灭火器或水进行灭火⑹工作台2、<2>手摸<4>专用支架烫坏导线或其他物件易燃品<6>电源线<8>工作台或空地第二部分一、1、熔焊、钎焊和加压焊2、机器焊接绕焊、钩焊、搭焊、插焊浸焊、波峰焊和再流焊3、⑴直热式、感应式气体燃烧式⑵单用式、两用式，调温式、恒温式内热、外热⑶恒温式4、答：①使用电烙铁前首先要核对电源电压是否与电烙铁的额定电压相符，注意用电安全，避免发生触电事故。
