车用橡胶密封圈的性能特点及应用探微杨忠敏摘 要：现代机械工业对密封件提出了越来越高的要求(如体积小、耐高温/高压、有出色的物理/化学性能等)，密封性能是评价机械车辆质量的一个重要指标。
O型密封圈密封是机械车辆静密封的一种重要形式，机械车辆上使用的O型密封圈有100～400个，这些O型密封圈广泛用于发动机及底盘等各大总成以及泵、阀等小总成，起到密封机械车辆内部的液体和气体并防止外界雨水和灰尘侵入的作用。
材料的性能直接影响密封圈的使用性能，密封圈材料的选择对其密封性能和使用寿命有着重要意义，因此，值得业内重视。
关键词：车用橡胶 密封圈 性能特点 应用方法1 引言众所周知，由于密封介质，密封结构，密封压力，密封部位温度，密封轴或沟槽等对偶面的材质、光洁度和平整度的不同，O型密封圈的结构设计和所用材料也各不相同。
各类橡胶O型密封圈在工作时需要承受高温、低温、压力和各种腐蚀介质的作用，这对橡胶材料和密封结构都是严峻考验。
在机械车辆的使用过程中，常常遇到因O型形密封圈失效而造成的“漏气”、“漏水”、“漏油”等三漏问题，严重时会导致制动失效，转向卡死，燃油泄漏、燃烧等重大安全问题，严重影响车辆的正常使用和司乘人员的生命财产安全。
因此，必须对橡胶O型密封圈的质量予以高度重视。
2 车用橡胶O型形密封圈的性能特点及密封原理车用橡胶O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。
在液压转动、气动元件与系统中，往复运动密封是一种最常见的密封要求。
动力缸活塞与缸体、活塞干预缸盖以及各类滑阀上都用到往复运动密封。
缝隙由圆柱杆与圆柱孔形成，杆在圆柱孔内轴向运动。
密封作用限制流体的轴向泄漏。
用作往复运动密封时，橡胶O型密封圈的预密封效果和自密封作用与静密封一样，并且由于橡胶O型密封圈自身的弹力，而具有磨损后自动补偿的能力。
汽车底盘实训心得汽车底盘实训心得篇一：底盘实训心得报告通过本周的汽车底盘构造的综合实训，了解汽车底盘各总成拆装、维修工具的性能特点和用途，掌握其正确使用方法；通过拆装、验证和分析，掌握汽车底盘各总成的作用、构造、工作原理；熟知汽车底盘底盘各总成维修技术标准和工艺规范；熟练对汽车底盘各总成、零部件进行检测、维护及修理；熟练掌握汽车底盘各总成拆卸、维护、修理和装配、调试的基本技能；熟练掌握汽车底盘个总成常见故障诊断与排除技能。
让我们对汽车有感性的了解并得到岗位技能的基本训练，为缩短未来工作岗位的适用期打下坚实的基础。
在本次实训周内，严格按照老师的给我们的安排与计划，遵守汽车培训中心有关规章制度和实训室守则，并对照资料熟悉各个机构的作用、工作原理与拆装的注意点。
我们通过综合实训课程的学习，培养自己系统、完整、具体地完成汽车底盘项目所需的工作能力，通过信息收集处理、方案比较策划：制定行动计划、实施计划任务和自我检查评价的能力训练，以及团队工作的协作配合，锻炼学生自己在今后职场中应有的团队工作能力。
每个学生经历综合实训工作过程的训练，将掌握完成汽车底盘项目应具备的核心能力和关键能力。
具体要求如下：1.针对项目的拆装与检修要求与工作规范，查阅资料，了解相关产品或技术情况，主动参与团队各阶段的讨论，表达自己的观点和见解。
充分了解本次实训的规定拟填写的项目各阶段的作业文件与作业记录。
2.认真填写与撰写从计划、方案、实施、检查各阶段按规范要求完成的相关作业文件与工作记录，并学会根据学习与工作过程的作业文件和记录及时总结。
3．在综合实训中，在关键问题与环节上下工夫，充分发挥自己的主动性，创造性来解决技术上与工作中的问题，并培养自己在整个工作过程中的团队协作意识。
项目一：实训工具的操作安全指引一. 实训工作安全指引a.按章操作b.服装按要求，如不穿拖鞋工作、短裤c.非实训需要不得动用任何设备d.易燃易爆物品应按规定使用和存放。
研究开发弹性体,20100825,20(4):34~38CH INAELASTOMERICS收稿日期63作者简介韩智慧(),女,山东省岛人,硕士,主要研究方向为减震系统及橡胶减震件的开发。

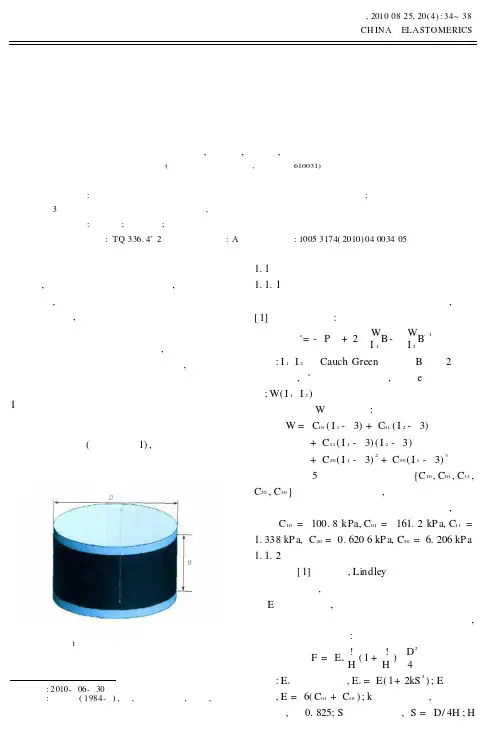

有限元在车辆橡胶元件中的应用韩智慧,万里翔,何宇林,曾力(西南交通大学机械学院,四川成都610031)摘要:分别利用闭型方程式与有限元对粘合圆柱橡胶块进行刚度分析对比;利用有限元与试验对3种不同汽车橡胶减震件进行分析对比,体现了有限元法在此设计领域中的可行性与优越性。
关键词:有限元;橡胶元件;刚度中图分类号:TQ 336.4+2文献标识码:A文章编号:10053174(2010)04003405橡胶减震件在汽车上应用非常广泛而且其品种繁多,例如各种衬套、发动机悬置,推力杆橡胶关节等等,但是由于橡胶材料的超强非线性及元件的复杂结构,若仅仅使用有限几个闭型分析方程式是满足不了设计要求的。
随着非线性有限元分析软件的不断发展与日臻完善,其已经可以在汽车橡胶减震元件中得到广泛的应用,成为工程技术人员解决设计分析工作的有效途径。
1粘合圆柱橡胶块的刚度分析对一种结构十分简单而且经典的结构粘合圆柱形橡胶块(结构如图1),通过闭型方程式与有限元的计算对其刚度进行分析并对结果进行比较。
图1粘合圆柱形橡胶块三维模型1.1利用闭型方程式求解1.1.1本构方程橡胶类各向同性不可压缩超弹性材料,文献[1]得其本构方程:e=-P +2W I 1B-W I 2B -1式中:I 1、I 2为Cauch Green 左张量B 的前2个基本不变量,e为高氏应力张量,角标e 表示弹性分析;W(I 1、I 2)是未变形物体单位体积的应变能密度。
本研究中W 的形式为:W =C 10(I 1-3)+C 01(I 2-3)+C 11(I 1-3)(I 2-3)+C 20(I 1-3)2+C 30(I 1-3)3式中由5个常量组成的集合{C 10,C 01,C 11,C 20,C 30}是材料的特性参数,这些特性参数的数值是从单轴和多轴应力松弛数据中得到的,本研究中C 10=100.8kPa,C 01=161.2kPa,C 11=1.338kPa,C 20=0.6206kPa,C 30= 6.206kPa 。

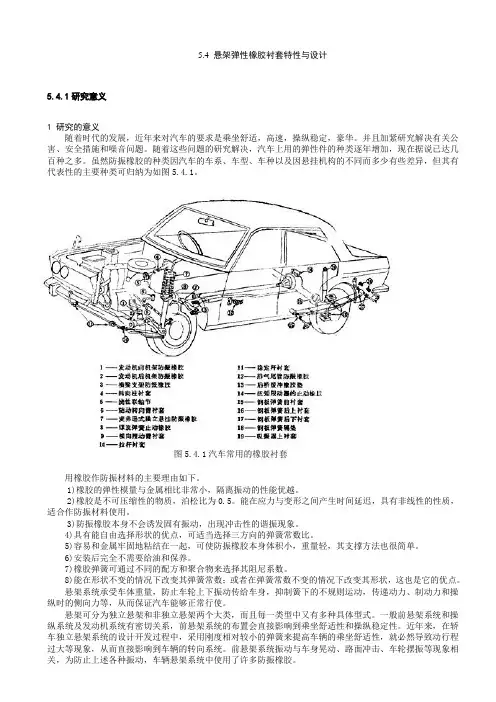

5.4 悬架弹性橡胶衬套特性与设计5.4.1研究意义1 研究的意义随着时代的发展，近年来对汽车的要求是乘坐舒适，高速，操纵稳定，豪华。
并且加紧研究解决有关公害、安全措施和噪音问题。
随着这些问题的研究解决，汽车上用的弹性件的种类逐年增加，现在据说已达几百种之多。
虽然防振橡胶的种类因汽车的车系、车型、车种以及因悬挂机构的不同而多少有些差异，但其有代表性的主要种类可归纳为如图5.4.1。
用橡胶作防振材料的主要理由如下。
1)橡胶的弹性模量与金属相比非常小，隔离振动的性能优越。
2)橡胶是不可压缩性的物质，泊松比为0.5。
能在应力与变形之间产生时间延迟，具有非线性的性质，适合作防振材料使用。
3)防振橡胶本身不会诱发固有振动，出现冲击性的谐振现象。
4)具有能自由选择形状的优点，可适当选择三方向的弹簧常数比。
5)容易和金属牢固地粘结在一起，可使防振橡胶本身体积小，重量轻，其支撑方法也很简单。
6)安装后完全不需要给油和保养。
7)橡胶弹簧可通过不同的配方和聚合物来选择其阻尼系数。
8)能在形状不变的情况下改变其弹簧常数；或者在弹簧常数不变的情况下改变其形状，这也是它的优点。
悬架系统承受车体重量，防止车轮上下振动传给车身，抑制簧下的不规则运动，传递动力、制动力和操纵时的侧向力等，从而保证汽车能够正常行使。
悬架可分为独立悬架和非独立悬架两个大类，而且每一类型中又有多种具体型式。
一般前悬架系统和操纵系统及发动机系统有密切关系，前悬架系统的布置会直接影响到乘坐舒适性和操纵稳定性。
近年来，在轿车独立悬架系统的设计开发过程中，采用刚度相对较小的弹簧来提高车辆的乘坐舒适性，就必然导致动行程过大等现象，从而直接影响到车辆的转向系统。
前悬架系统振动与车身晃动、路面冲击、车轮摆振等现象相关，为防止上述各种振动，车辆悬架系统中使用了许多防振橡胶。
橡胶衬套最初在车辆悬架系统中的大量使用，得益于其无需润滑，维修保养简单，可以校正车辆组装时的对准定向，修正各种误差等优点，得到广泛应用。

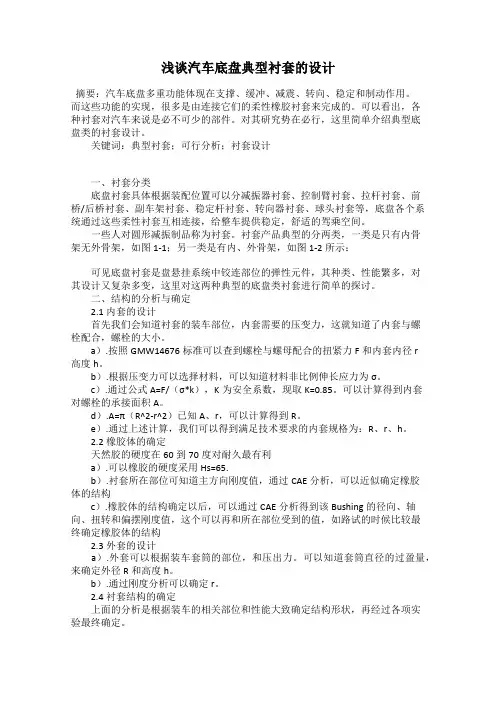

浅谈汽车底盘典型衬套的设计摘要：汽车底盘多重功能体现在支撑、缓冲、减震、转向、稳定和制动作用。
