石油钻机发电系统分解

ZJ50(70)D钻机电传动系统为由交流控制装置(GEN柜)、直流控制装置(SCR柜)、司钻控制台、PLC系统、交流电动机控制中心 (MCC)及电磁刹车控制器等主要部分组成。

电传动系统分布图如图1-1所示。

图1－1 ZJ50（70）D钻机电传动系统分布图上述装置中，司钻控制台放置在钻台上，其余设备都放置在电控房内。

交流控制装置共有3个(或4个)GEN柜，分别对柴油发电机进行控制，并进行上线(并网)发电。

在其负荷允许的范围内，保证输出600V，50Hz的交流电压。

各发电机可按工况需要，全部或任意两台以上上线运行时，负荷都能均衡分配，负荷转移平稳，能承受钻机的负荷特性和直流电动机启动时的冲击。

直流控制装置共有3个(或4个以上)SCR整流柜，分别将600V交流电压整流成0～750V连续可调的直流电压，并通过各柜中的直流接触器切换，以一拖二的驱动方式分别驱动泥浆泵(MP)，绞车(DW)，转盘(RT)和顶驱(TD)。

绞车和转盘电动机具有正反转功能。

转盘扭矩限制可在0～100%范围内任意调节。

绞车和泥浆泵均由两台电动机驱动，运行时负荷均衡，转速同步。

司钻控制台通过高性能的PLC控制，供司钻在钻井作业中进行各项操作，同时对控制系统的主要设备运行状态进行监控。

交流电动机控制中心的主要功能是对井场的钻台、泥浆泵房、泥浆循环罐区、油罐区、压气机房和水罐区等区域的交流电动机进行控制，并给井场提供照明电源。

交流电动机控制中心的电源来自一台变比为600V/400V的干式变压器。

若井场需要设置辅助发电机组，可在MCC柜配置辅助发电机组投入380V母线的接口。

电磁刹车装置给绞车在下钻作业中提供电磁制动力矩。

电控系统安装在一个具有撬座的房子内，系统与各外部设备的电缆电传动系统的动力配置，输出特性，控制操作和保护功能均能满足5000m(7000m)石油钻机的工作参数、性能和钻机工艺的要求。

系统采用防爆、防震、防潮和防火等措施，符合安全要求。

石油钻井机工作原理石油钻井机是一种复杂的机械设备，用于在地层中钻探油井或气井。

其工作原理可以概括为以下几个核心部分：1. 动力系统：石油钻井机通常配备有强大的动力源，如柴油发动机、电动机或燃气轮机等，它们为整个钻井作业提供所需的能量。

2. 旋转系统：通过传动装置将动力传递给转盘，转盘带动钻杆及连接在钻杆底部的钻头进行高速旋转。

钻头利用切削、研磨等方式破碎地下岩石。

3. 起升系统：包括井架、天车、绞车和游动滑车等组件。

绞车通过钢丝绳（或链条）拉动大钩，从而实现钻具（包括钻杆、钻铤等）的起下动作，以便于更换钻头或者加深井眼。

4. 钻井液循环系统：泥浆泵（也称为钻井泵）将钻井液（通常是经过处理的水、泥浆或其它流体混合物）压入钻杆内腔，然后从钻头喷嘴喷出，以冷却钻头、润滑钻柱并携带破碎后的岩石颗粒返回地面。

在某些情况下，采用泵吸反循环方式，即通过钻杆内部形成的负压将破碎的岩屑吸入钻杆，并由泥浆泵排出到沉淀池，经分离处理后循环使用。

5. 控制系统和监测显示仪表：钻井过程中的各种参数，如钻压、扭矩、深度、钻井液性能等，均受到严格监控和控制，以确保钻井操作的安全性和有效性。

6. 辅助设备系统：这包括固控设备（用于处理和回收钻井液）、井控设备（防止井喷事故）、压缩空气系统（供气动工具使用）、液压系统以及供电系统等。

总的来说，石油钻机通过钻进、冷却润滑、钻井液循环等步骤，将地下的岩石层削碎并将油气储层暴露出来，从而实现石油和天然气的提取。

此外，石油钻井机还可以采用旋冲钻井技术，通过在钻头顶端设置冲击器装置，利用动力源给冲击器施加压力，使钻头持续旋转并产生更大的冲击力，从而快速击碎岩石，提高钻进效果。

同时，冲击器的工作内容也是旋冲钻井技术的关键部分，其工作原理是将系统力直接作用到钻头结构上，与防回水的动力联合，产生更大的冲击力，并将扭矩传输到钻头上。

在电力驱动方面，石油钻井机通常采用直流电动机进行驱动，通过通电导体在磁场中受电磁力的作用实现连续供电。

石油钻井八大系统(PPT课件)目录CATALOGUE•钻井系统概述•八大系统详解•钻井设备介绍•钻井技术探讨•现场操作与安全管理•未来发展趋势预测01CATALOGUE钻井系统概述钻井定义与分类钻井定义利用机械设备，将地层钻成具有一定深度和直径的圆柱形孔眼的工程作业。

钻井分类根据钻井目的和方式不同，可分为地质勘探井、工业油气井、水文地质井、地热井等。

钻井工艺流程包括井场平整、设备安装调试、钻具组合等。

使用钻头破碎岩石，形成井眼。

在井眼内下入套管，并注入水泥浆封固套管与井壁之间的环形空间。

包括井口装置安装、试油测试等作业，最终完成钻井工程。

钻前准备钻进固井完井提供钻进所需的旋转动力和起升动力，是整个钻井系统的核心。

钻机钻具泥浆系统包括钻头、钻铤、钻杆等，用于传递扭矩、破碎岩石并引导井眼轨迹。

由泥浆泵、泥浆池、泥浆净化设备等组成，用于循环泥浆以冷却钻头、携带岩屑并维持井壁稳定。

030201固控系统动力系统控制系统安全防护系统01020304通过振动筛、除砂器、除泥器等设备对泥浆进行净化处理，保证泥浆性能稳定。

为钻机提供动力，包括柴油机、电动机等。

对钻机各部件进行集中控制，实现自动化或半自动化操作。

包括防喷器、防火器材等，确保钻井作业安全进行。

02CATALOGUE八大系统详解钻头、钻柱、转盘、驱动装置等组成提供钻头的旋转动力，破碎岩石，形成井眼功能旋转速度控制、扭矩控制、防卡钻技术等关键技术旋转系统循环系统组成泥浆泵、泥浆管线、泥浆池、钻头等功能循环钻井液，携带岩屑，冷却钻头，稳定井壁关键技术泥浆性能控制、循环压力控制、防漏防喷技术等柴油机、电动机、发电机、传动装置等组成提供钻井所需的动力，驱动各系统运转功能动力匹配技术、节能技术、排放控制技术等关键技术组成天车、游车、大钩、绞车等功能起升和下放钻具，控制钻压，实现钻进和起下钻作业关键技术起升力控制、防碰防顿技术、自动化控制技术等功能控制各系统的运行，实现钻井过程的自动化和智能化组成司钻控制台、电气控制系统、液压控制系统等关键技术控制系统集成技术、故障诊断技术、远程监控技术等03关键技术传动效率控制技术、减振降噪技术、可靠性设计等01组成变速箱、传动轴、万向节等02功能传递动力和扭矩，实现各系统的协同工作1 2 3井口装置、防喷器、压井管汇等组成控制井口压力，防止井喷和井漏，确保钻井安全功能井控装置设计技术、井控工艺技术、应急处理技术等关键技术组成振动筛、除砂器、除泥器、离心机等功能清除钻井液中的固相颗粒，维护钻井液性能，提高钻井效率关键技术固控设备选型技术、固控工艺流程设计技术、固控效果评价技术等03CATALOGUE钻井设备介绍钻机类型及特点陆地钻机适用于陆地石油钻井，稳定性好，移动方便。

钻机八大系统1、旋转系统在钻井过程中，旋转系统通过转动井中钻柱带动钻头旋转破碎岩石。

它主要包括转盘、水龙头。

转盘型号：ZP375，功率：5850kN。

水龙头型号：SL-450，功率：4500kN。

2、循环系统循环系统主要作用是循环钻井液，及时清洗井底、携带岩屑，分离钻井液中多余固相、保护井壁和冷却钻头等。

它主要包括泥浆罐、泥浆泵、地面管线、立管、水龙带、水龙头、方钻杆、钻杆、钻铤、钻头、环空、导流管、振动筛、除砂器、除泥器、离心机、搅拌机等。

泥浆泵型号：F-1600，功率：1176kW。

水龙头型号：SL-450，功率：4500kN。

振动筛型号：ZSW-2，振动筛负荷：50L/s，数量：3个。

除砂除泥一体机型号：ZCN250，数量1个。

离心机型号：LW450-1000-N1、LW450-1000-N3，负荷：40m3/h、60m3/h。

3、起升系统起升系统用于起下钻具、下套管、控制钻压及钻头钻进等。

它主要包括绞车、辅助刹车、井架、天车、游动滑车、大钩、钢丝绳、吊环、吊卡、卡瓦、液压大钳、“B”型大钳等。

绞车型号：JC70D，功率：1470kW。

井架型号：JJ450/45-K7，负荷：4500kN。

天车型号：TC450，负荷：4500kN。

游动滑车型号：YG450，负荷：4500kN。

4、动力系统动力系统主要是为各工作机提供动力，按动力设备不同分为机械驱动和电驱动两大类，即分别以柴油机和电动机为动力。

柴油发电机组型号：TYM-ZJ1600，功率：1000kW，数量：4个。

发电机：YG505，功率：400kW。

5、传动系统传动系统的作用是连接发动机与工作机，实现能量从驱动设备到工作机组的能量传递、分配及运动方式的转换。

电传动系统型号：VFDSL70715，功率1900KV A。

6、控制系统控制系统的作用是指挥各机组协调进行工作，常用的有气控、电控、液控等。

7、钻机底座钻机底座包括钻台底座和机房底座。

钻台底座用于安装井架、转盘、放置立根盒及必要的井口工具等。

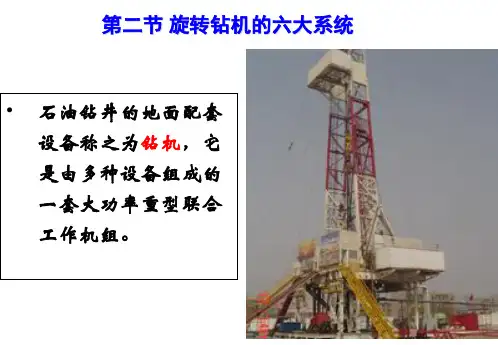

钻机定义石油钻井的地面配套设备称为钻机，石油钻机是由多种机器设备组成的一套大功率重型联合工作机组。

钻机八大系统（1）起升系统组成：天车、游车、大钩、绞车、滚筒、钢丝绳以及吊环、吊卡、吊钳、卡瓦等井口工具。

作用：下放、悬吊或起升钻柱、套管柱和其它井下设备进、出井眼；起下钻、接单根和钻进时的钻压控制。

（2）旋转系统组成：转盘、水龙头、钻头、钻柱。

作用：保证在钻井液高压循环的情况下，给井下钻具提供足够的旋转扭矩和动力，以满足破岩钻进和井下其它要求。

（3）循环系统组成：泥浆泵、地面管汇、泥浆罐、泥浆净化设备。

其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括振动筛、除砂器、除泥器、离心机等。

作用：从井底清除岩屑；冷却钻头和润滑钻具。

泥浆泵号称钻机的“心脏”泥浆的循环流程：泥浆泵－地面高压管汇－立管－水龙带－水龙头－钻柱（方钻杆、钻杆、钻铤）－钻头－环形空间－地面排出管线－固控设备－泥浆池－泥浆泵起升系统、循环系统和旋转系统是钻机的三大工作机组（4）动力系统组成：柴油机、电动机。

作用：为整套机组（三大工作机组及其他辅助机组）提供能量。

（5）传动系统组成：联轴器、离合器、变速箱、皮带传动、链条传动等装置作用：把动力传递给泥浆泵、绞车和转盘（三大工作机）（6）控制系统组成：机械控制、气控制、电控制和液控制等。

作用：控制各系统、设备按工艺要求进行。

司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。

（7）钻机底座系统组成：钻台底座、机房底座。

作用：支撑和安装各钻井设备和工具，提供钻井操作场所，方便钻机设备的移运。

（8）辅助设备系统组成：供气设备、辅助发电设备、井口防喷设备、钻鼠洞设备及辅助起重设备等。

作用：协助主系统工作，保证钻井的安全和正常进行。

石油钻井系统一般情况下，钻井系统被砍成了八大块：提升系统、旋转系统、循环系统、传动系统、驱动系统、控制系统、辅助系统。

所谓提升系统，主要包括了Drawworks, crown block，travelling block，swivel, hook这几样东西,这几个货长相如下：所谓旋转系统，以前讲的是水龙头和转盘，但是现在这个玩意儿基本是个摆设了，钻井都用顶驱从上面这张照片上中间那一大坨黄色的东西就是顶驱了……等一下，突然发现我并不擅长按着教材的思路去讲，还是按我自己的感觉随便讲比较那个……大致是这样王二麻子一大早就从床上爬起来，开着他50m³的柴油罐罐车高高兴兴的往二道沟三号井场去。

他一边嚼着油条，一边盘算李队长这个月给他抽多少柴油。

前天晚上他又请队长去旁边的白马村里喝了几斤江津五粮液。

那天给马丽丽的钱没白花啊，据说把李队的腰都要崩断了，领导必须很满意啊！想到这，王二麻子不由得兴奋地搓起了手……苟曰的，老子今天晚上也要去会会这个妖精！王二麻子到了队上，管后勤的老秦把车招呼靠到了柴油罐上，拉过管子接上泵就开始倒油了。

王二麻子给他散了一根烟，就直接去队长板房敲门了。

叫了几声，门支拉一声开了，王二麻子抢进去一看，李队正躺在床上抽烟呢。

见他进来，领导开腔了“ 苟曰的二麻子，你给老子那天晚上找的女娃是哪里来的，把老子的老腰都要盘断老”。

“嘿嘿，李队，那是你老人家身体好，雄起老撒“ 王二麻子脸都快笑裂了，”那个这个月的柴油钱，你看给返几个点？”“ 曹，老子就晓得你一天净想得这些，老规矩20个点，你一天把事情给老子办利索了”“ 要得，要的，领导你放心” ……………………话分两头，书讲两边这边柴油倒进了柴油罐，队上的人就开始把油往日用油罐里面倒，这个罐子小，一般就5,6个方，带了一套滤子，这样灌到柴油发电机的柴油就会比较清洁。

上次滤子堵了，motor man 霍二哥这个懒怂半天没换，结果把柴油机都差点搞毁了，本来队上就穷，以前用的都是volvo,现在好不容易换了4台CAT 3512B柴油发电机，还弄这事，李队差点没把老霍给劈了。

钻井动力系统是一种重要的石油钻探工具，作为直接为钻探工作提供动力并保障井下安全的关键设备，其作用不言而喻。

一般而言，可以分为四个部分：减速器、变速器、离合器和液压系统。

本文主要探究的原理及其应用技术。

一、的主要原理的主要原理是将电动机的动力转化为旋转力矩，从而推动钻头在地下岩层中作业。

钻井机的电动机会驱动减速器，使其达到所需的速度，随后是变速器、离合器等，将转速调整到适当的程度。

液压系统部分一般由泵、液压缸、阀门等组成，主要作用是为钻井机提供动力和保证钻杆和钻头之间扭矩的传递。

二、的应用技术1、智能化控制技术的智能化控制技术是钻井行业的重要进步之一。

目前，国内外许多公司已经开始利用物联网、大数据等技术对进行智能化升级，实现了远程监控、智能诊断、自主决策等功能，使钻井过程更为高效、安全。

2、应力损伤监测技术应力损伤监测技术是利用传感器、信号处理等技术对钻井系统进行实时监控、预警及防护的一种重要技术手段。

这种技术采用实时监测的方式，监测各种应力和损伤，从而有效地帮助工作人员及时判定危险信号。

3、降低能耗技术是一个高能耗的设备，为了降低消耗，钻井行业需要提高的能效。

在这方面，主要的技术手段包括：采用高效电机、降低摩擦、优化阀门等组件的结构和工艺。

4、协同创新技术协同创新技术是一种现代化的技术手段，既可以提高整体的创新效率，也可以提高其竞争力。

钻井行业需要通过完善市场体制，鼓励企业间开展合作，强化企业创新能力，从而将协同创新技术充分应用到的改进中。

三、的应用前景目前，随着国内外油气资源开发的进一步加强，钻井行业依旧是十分活跃的行业之一。

而作为油气资源开发的重要工具，钻探动力系统的使用也将在未来数年内进一步增加。

未来的钻探系统将力求更加智能、更加绿色，不断推动油气资源开发的进步。

总之，是石油钻探领域的重要组成部分，它的应用及改进将为油气资源的开发提供更多的可能。

在未来，我们可以看到更加先进、智能、绿色的为钻探工作提供更加安全、高效、可持续的支持。
