高中物理：单杆仅在安培力作用下的运动

物理选考中电磁感应计算题问题归类例析导体在磁场中运动切割磁感线产生电磁感应现象，是历年物理选考的一个热点问题。

因此在高三复习阶段有必要对此类问题进行归类总结，使学生更好的掌握、理解它的内涵。

通过研究各种题目，可以分类为“单杆、双杆、线圈”三类电磁感应的问题，要探讨的问题不外乎以下几种： （1）导体棒的总体动态分析：①受力分析：导体棒切割磁感线时，相当于电源，注意单杆切割和双杆切割的区别，安培力会随速度的变化而改变；仔细分析研究对象的受力情况，写出牛顿第二定律公式分析导体棒的加速度。

②运动过程分析：分析运动过程中速度和加速度的动态变化过程，电磁感应过程中物体的运动大多为加速度减小的变加速直线运动。

最后分析导体棒在稳定状态下的运动情况。

③等效电路分析：谁为等效电源，外电路的串并联、路端电压、电流如何求解等。

（2）能量转化的计算：分析运动过程中各力做功和能量转化的问题：如安培力所做的功、摩擦力做功等，结合研究对象写好动能定理。

明确在电磁感应现象中，通过克服安培力做功，把其他形式的能转化为电能，再通过电流做功，把电能转化为内能和其他形式的能。

（3）各运动量速度v 、位移x 、时间t 的计算：①位移x 的计算一般需要结合电量q ：②速度v 和时间t 的计算一般需要结合动量定理：， 上式还可以计算变力的冲量。

③以电荷量作为桥梁,可以直接把上面的物理量位移x 、速度v 、时间t 联系起来。

按照不同的情景模型，现举例分析。

一、“单杆”切割磁感线型1、杆与电阻连接组成回路：此时杆相当于电源，，安培力和速度v 成正比 例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、质量为m,阻值为R ／2的金属导线ab 垂直导轨放置（1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。

（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。

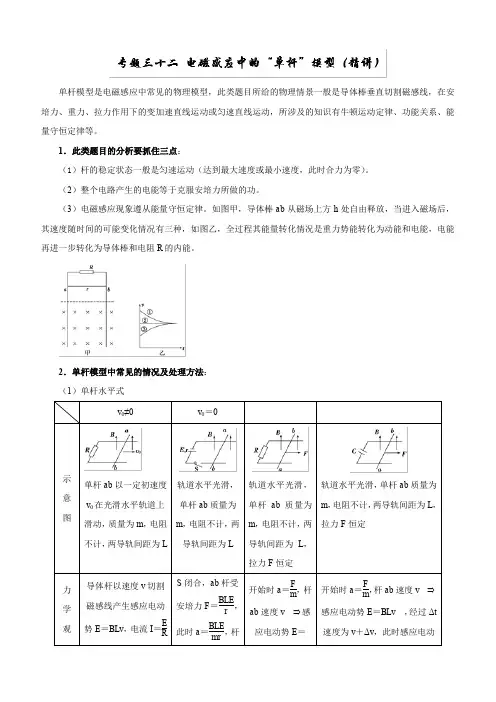

单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。

1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。

（2）整个电路产生的电能等于克服安培力所做的功。

（3）电磁感应现象遵从能量守恒定律。

如图甲，导体棒ab从磁场上方h处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R的内能。

2．单杆模型中常见的情况及处理方法：（1）单杆水平式v≠0v0＝0示意图单杆ab以一定初速度v0在光滑水平轨道上滑动，质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定力学导体杆以速度v切割磁感线产生感应电动S闭合，ab杆受安培力F＝BLEr，开始时a＝Fm，杆ab速度v⇒感开始时a＝Fm，杆ab速度v⇒感应电动势E＝BLv，经过Δt观点势E ＝BLv，电流I＝ER＝BlvR，安培力F＝BIL＝B2L2vR，做减速运动：v⇒F⇒a，当v＝0时，F＝0，a＝0，杆保持静止此时a＝BLEmr，杆ab速度v⇒感应电动势BLv⇒I⇒安培力F＝BIL⇒加速度a，当E感＝E时，v最大，且v m＝EBL应电动势E＝BLv⇒I⇒安培力F安＝BIL，由F－F安＝ma知a，当a＝0时，v最大，v m＝FRB2L2速度为v＋Δv，此时感应电动势E′＝BL（v＋Δv），Δt时间内流入电容器的电荷量Δq＝CΔU＝C（E′－E）＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝BLI＝CB2L2a F－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度匀加速运动图象观点能量观点动能全部转化为内能：Q＝12mv2电源输出的电能转化为动能W电＝12mv2mF做的功一部分转化为杆的动能，一部分产生电热：W F＝Q＋12mv2mF做的功一部分转化为动能，一部分转化为电场能：W F＝12mv2＋E C【题1】如图所示，间距为L，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m，电阻也为R的金属棒，金属棒与导轨接触良好。

v高三专题：动量守恒定律、动量定理在电磁感应现象中的应用双杆切割模型中的动量守恒、动量定理一、双杆模型的感应电动势1、如下图情况，E=E1-E2=Blv1-Blv22、如下图情况，E=E1+E2=Blv1+Blv2动量守恒定律在电磁感应现象中的应用二、双杆模型中的动量守恒问题（1）若两杆只受安培力（安培力等大反向，相互抵消），且不受其它外力，则两杆动量守恒。

m ab v0=（m ab+m cd）v共该模型最终稳定状态是：两杆共速，一起匀速运动。

此时E=E1-E2=Blv1-Blv2=0，无感应电流，安培力变为零。

初始运动状态如下图：最终运动状态如下图：速度—时间图像如下图：注意：有例外情况（如下图），两杆只受安培力，但安培力大小不等，不能相互抵消。

此时动量也不守恒。

（2）若两杆除了安培力，还有其它外力，如拉力，则两杆不满足动量守恒的条件。

初始运动状态如下图：导轨光滑，只有一个恒定的拉力F作用在导体棒ab上，对ab导体棒，a1=F−F安m1，F安从0 开始增加，a1不断减小，ab导体棒做加速度不断减小的加速运动。

对ad导体棒，a2=F安m2，F安从0 开始增加，a2从零开始不断增大，cd导体棒做加速度不断增大的加速运动。

由于v ab>v cd，E=E1-E2=Blv ab-Blv cd，当a1=a2，两杆速度差恒等，△v=v ab−v cd=恒量，E也是恒量，I和F安也是恒量，则a1=a2=恒量，达到稳定状态。

最终稳定状态是：两杆以共同的加速度一起匀加速运动。

两杆可以看作一个整体，可适用整体法。

此时：a ab=a cd=a整体=F（m ab+m cd）动量定理在电磁感应现象中的应用三、单杆或双杆中的动量定理问题1、不管单杆还是双杆模型，都可以单独对某根杆用动量定理。

2、（1）若杆只受安培力，根据动量定理有：Ft=△P=BILt=BLq，q是通过的电荷量（2）若杆还有其它外力，则：F安t+F外t=△P=BILt+F外t=BLq+ F外t考点强化训练：双杆模型的动量问题例1、如图所示,光滑的金属导轨MN、PQ水平放置,导轨近距离为l，磁场竖直向下，磁感应强度为B。

安培力作用下物体运动方向的判定【基本方法】一.电流元分析法方法简述：把通电导线和线圈等效为很多段直线电流元，画出某一电流元周围的磁场，用左手定则判断出该电流元受到的安培力方向，从而确定导线和线圈的运动情况。

使用场景：通电直导线各部分所处的磁场的方向相同/通电线圈平面与磁场垂直时二.等效分析法方法简述：环形电流可等效为条形磁铁（或小磁针），条形磁铁可等效为通电线圈，通电线圈可等效为很多环形电流来分析三.推论分析法【巩固练习】1．[2018•海南]如图，一绝缘光滑固定斜面处于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于斜面向上，通有电流 I 的金属细杆水平静止在斜面上。

若电流变为0.5I ，磁感应强度大小变为3B ，电流和磁场的方向均不变，则金属细杆将 ()A．沿斜面加速上滑B．沿斜面加速下滑C．沿斜面匀速上滑D．仍静止在斜面上2．[2019•新课标Ⅰ]如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点 M 、 N 与直流电源两端相接。

已知导体棒 MN 受到的安培力大小为 F ，则线框 LMN 受到的安培力的大小为()A．2F B．1.5F C．0.5F D．03．[2015•浙江]如图所示是“探究影响通电导线受力的因素”的装置图。

实验时，先保持导线通电部分的长度不变，改变电流的大小；然后保持电流不变，改变导线通电部分的长度。

对该实验，下列说法正确的是 ()A．当导线中的电流反向时，导线受到的安培力方向不变B．保持电流不变，接通“1、4”时导线受到的安培力是接通“2、3”时的 3 倍C．保持电流不变，接通“1、4”时导线受到的安培力是接通“2、3”时的 2 倍D．接通“1、4”，当电流增加为原来的 2 倍时，通电导线受到的安培力减半4．[2015•江苏]如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是 ()5．[2014•上海]如图，在磁感应强度为B的匀强磁场中，面积为S的矩形刚性导线框abcd可绕过ad边的固定轴 OO'转动，磁场方向与线框平面垂直。

单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。

1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。

（2）整个电路产生的电能等于克服安培力所做的功。

（3）电磁感应现象遵从能量守恒定律。

如图甲，导体棒ab 从磁场上方h 处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R 的内能。

2．单杆模型中常见的情况及处理方法： （1）单杆水平式开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝BLv ，经过Δt 速度为v ＋Δv ，此时感应电动＝BlvR，安培力F＝BIL＝B2L2vR，做减速运动：v⇒F⇒a，当v ＝0时，F＝0，a＝0，杆保持静止ab速度v⇒感应电动势BLv⇒I⇒安培力F＝BIL⇒加速度a，当E感＝E时，v最大，且v m＝EBLBLv⇒I⇒安培力F安＝BIL，由F－F安＝ma知a，当a＝0时，v最大，v m＝FRB2L2【题1】如图所示，间距为L，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m，电阻也为R的金属棒，金属棒与导轨接触良好。

整个装置处于竖直向上、磁感应强度为B的匀强磁场中．现使金属棒以初速度v0沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q。

下列说法正确的是A．金属棒在导轨上做匀减速运动B．整个过程中电阻R上产生的焦耳热为mv202C．整个过程中金属棒在导轨上发生的位移为qRBLD．整个过程中金属棒克服安培力做功为mv202【答案】D【题2】如图所示，足够长的平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab 与导轨垂直且接触良好，导轨右端与电路连接．已知导轨相距为L ，磁场的磁感应强度为B ，R 1、R 2和ab 杆的电阻值均为r ，其余电阻不计，板间距为d 、板长为4d ，重力加速度为g ，不计空气阻力．如果ab 杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m 、带电荷量为＋q 的微粒恰能沿两板中心线射出，如果ab 杆以同样大小的速度向右匀速运动时，该微粒将射到B 板距其左端为d 的C 处。

专题强化1　安培力作用下导体的平衡和运动问题单击此处添加副标题DIYIZHANG如图所示，在水平面内固定有两平行金属导轨，导轨间距为L，两导轨间整个区域内分布有磁感应强度为B的匀强磁场，磁场方向与导轨平面成θ角并与金属杆ab垂直。

垂直于两导轨放置的金属杆ab重力为G，通过的电流为I，处于静止状态。

(1)画出金属杆ab的平面受力分析图；(2)由平衡条件写出平衡方程。

(2)答案　水平方向：F f＝F安·sin θ，即F f＝BIL sin θ竖直方向：F N＝G－F安cos θ，即F N＝G－BIL cos θ解决安培力作用下的平衡问题与解决一般物体平衡方法类似，只是多出一个安培力。

一般解题步骤为：梳理与总结(2023·南平市高二统考期末)用两根等长的绝缘细线，悬吊一水平通电直导线MN ，电流方向如图所示，已知导线的质量m ＝1 kg，长L ＝0.5 m，电流I ＝2 A，当在导线所在的空间中加一垂直纸面向里的匀强磁场，磁感应强度B ＝2 T，导线处于静止状态。

重力加速度g 取10 m/s 2。

(1)求单根细线上拉力F 的大小；例1答案　4 N根据左手定则可知，通电直导线所受安培力竖直向上，根据平衡条件可得2F ＋BIL ＝mg代入数据解得F ＝4 N(2)若将磁场变为垂直纸面向外的匀强磁场B′，导原来的2倍，求B′的大小。

答案　6 T若将磁场变为垂直纸面向外的匀强磁场B′，由左手定则可知通电直导线所受安培力竖直向下，根据平衡条件可得mg＋B′IL＝2F′由题意可知F′＝8 N联立解得B′＝6 T。

安培力作用下的加速问题如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B、竖直向下的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电源。

电路中有一阻值为R的电阻，其余电阻不计，将质量为m、长度为l的导体棒由静止释放，导体棒沿导轨向下运动，导体棒与导轨垂直且接触良好，求导体棒在释放瞬间的加速度的大小。

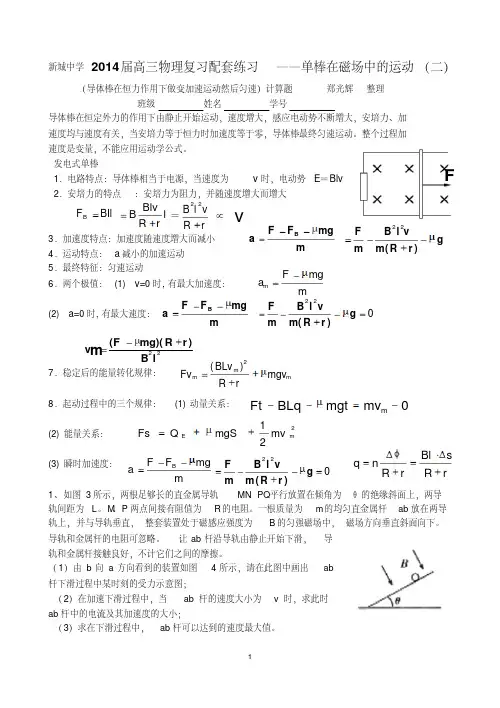

新城中学2014届高三物理复习配套练习——单棒在磁场中的运动（二）（导体棒在恒力作用下做变加速运动然后匀速）计算题郑光辉整理班级姓名学号导体棒在恒定外力的作用下由静止开始运动，速度增大，感应电动势不断增大，安培力、加速度均与速度有关，当安培力等于恒力时加速度等于零，导体棒最终匀速运动。

整个过程加速度是变量，不能应用运动学公式。

发电式单棒1．电路特点：导体棒相当于电源，当速度为v 时，电动势E ＝Blv2．安培力的特点：安培力为阻力，并随速度增大而增大3．加速度特点：加速度随速度增大而减小4．运动特点：a 减小的加速运动5．最终特征：匀速运动6．两个极值：(1) v=0时,有最大加速度：(2) a=0时,有最大速度：7．稳定后的能量转化规律：8．起动过程中的三个规律：(1)动量关系：(2)能量关系：(3)瞬时加速度：1、如图3所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L 。

M 、P 两点间接有阻值为R 的电阻。

一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下。

导轨和金属杆的电阻可忽略。

让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。

（1）由b 向a 方向看到的装置如图4所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小；（3）求在下滑过程中，ab 杆可以达到的速度最大值。

BF BIlBlv B l R r 22B l v R r＝vB FF mgam22()F B l v gmm Rr mF mga mB FF mgam22()F B l v g mm Rr 22()()mFmg R r v B l2()m mmBLv Fv mgv R rmFtBLqmgtmv 212E mFs Q mgSmvB FF mgam22()F B l vg mm Rr Blsq nR rR rF2、两根光滑的足够长直金属导轨MN、M′N′平行置于竖直面内，导轨间距为l，导轨上端接有阻值为R的电阻，如图所示。

高考回归复习—电磁感应之含动量定理的单杆综合题模型1．如图所示，两光滑平行金属导轨置于水平面内，两导轨间距为L，左端连有阻值为R的电阻，一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B、方向竖直向下的有界匀强磁场区域。

已知金属杆质量为m，电阻也为R，以速度0v向右进入磁场区域，做减速运动，到达磁场区域右边界时速度恰好为零。

金属杆与导轨始终保持垂直且接触良好，导轨电阻忽略不计。

求：（1）金属杆运动全过程中，在电阻R上产生的热量RQ（2）金属杆运动全过程中，通过电阻R的电荷量q（3）磁场左右边界间的距离d2．如图所示，质量为m的跨接杆ab可以无摩擦地沿水平的导轨滑行，两轨间宽为L，导轨与电阻R连接，放在竖直向下的匀强磁场中，磁感强度为B。

杆从x轴原点O以大小为v0的水平初速度向右滑行，直到静止。

已知杆在整个运动过程中速度v和位移x的函数关系是：220xv v B LmR=-。

（杆及导轨的电阻均不计。

）（1）试求杆所受的安培力F随其位移x变化的函数式；（2）若杆在运动过程中水平方向只受安培力作用，请求出杆开始运动到停止运动过程中通过R的电量q；（3）若杆在运动过程中水平方向只受安培力作用，请求出杆开始运动到停止运动过程中R产生的热量Q。

3．如图所示，两光滑金属导轨，间距d＝0.2m，在桌面上的部分是水平的，处在磁感应强度B＝0.1T、方向竖直向下的有界磁场中，电阻R＝3Ω，桌面高H＝0.8m，金属杆ab的质量m＝0.2kg，电阻r＝1Ω，在导轨上距桌面h＝0.2m的高处由静止释放，落地点距桌面左边缘的水平距离s＝0.4m，g＝10m/s2. 求：（1）金属杆进入磁场时，R上的电流大小；（2）整个过程中R上产生的热量．（3）整个过程中通过R的电荷量.4．如图所示，光滑的金属导轨固定在绝缘水平面上，导轨足够长，电阻不计，两轨间距为L，其左端连接一阻值为R的电阻．导轨处在竖直向下的匀强磁场中，磁感应强度大小为B，一质量为m的金属棒，放置在导轨上，其电阻为r，某时刻一水平力F垂直作用在金属棒中点，金属棒从静止开始做匀加速直线运动，已知加速度大小为a，金属棒始终与导轨接触良好．（1）从力F作用开始计时，请推导F与时间t关系式；（2）F作用时间0t后撤去，求金属棒能继续滑行的距离S．5．如图所示，在方向竖直向上、磁感应强度大小为B的匀强磁场中，有两条相互平行且相距为d的光滑固定金属导轨P1P2P3和Q1Q2Q3，两导轨间用阻值为R的电阻连接，导轨P1P2、Q1Q2的倾角均为θ，导轨P2P3、Q2Q3在同一水平面上，P2Q2⊥P2 P3，倾斜导轨和水平导轨用相切的小段光滑圆弧连接．质量为m的金属杆CD从与P2Q2处时的速度恰好达到最大，然后沿水平导轨滑动一段距离后停下．杆CD始终垂直导轨并与导轨保持良好接触，空气阻力、导轨和杆CD的电阻均不计，重力加速度大小为g，求：（1）杆CD到达P2Q2处的速度大小v m；（2）杆CD沿倾斜导轨下滑的过程通过电阻R的电荷量q1以及全过程中电阻R上产生的焦耳热Q；（3）杆CD沿倾斜导轨下滑的时间Δt1及其停止处到P2Q2的距离s．6．水平桌面上固定着两相距为L的平行金属导轨，导轨右端接电阻R，在导间存在宽度均为d的有界匀强磁场区域I和Ⅱ，磁感应强度为B，方向竖直向下。

第九章 电磁感应知识点七：单杆问题（与电阻结合）(水平单杆、斜面单杆（先电后力再能量））1、发电式（1）电路特点：导体棒相当于电源，当速度为v 时，电动势E ＝Blv（2）安培力特点：安培力为阻力，并随速度增大而增大（3）加速度特点：加速度随速度增大而减小（4）运动特点：加速度减小的加速运动（5）最终状态：匀速直线运动（6）两个极值①v=0时,有最大加速度：②a=0时,有最大速度：（7）能量关系 （8）动量关系 （9）变形：摩擦力；改变电路；改变磁场方向；改变轨道解题步骤：解决此类问题首先要建立“动→电→动”的思维顺序，可概括总结为：(1)找”电源”，用法拉第电磁感应定律和楞次定律求解电动势的大小和方向；(2)画出等效电路图，求解回路中的电流的大小及方向；(3)分析安培力对导体棒运动速度、加速度的动态过程，最后确定导体棒的最终运动情况；(4)列出牛顿第二定律或平衡方程求解．2、阻尼式（1）电路特点：导体棒相当于电源。

（2）安培力的特点：安培力为阻力，并随速度减小而减小。

（3）加速度特点：加速度随速度减小而减小 （4）运动特点：加速度减小的减速运动（5）最终状态：静止 （6）能量关系：动能转化为焦耳热 （7）动量关系（8）变形：有摩擦力；磁场不与导轨垂直等1．(多选)如图所示，MN 和PQ 是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计．有一垂直导轨平面向里的匀强磁场，磁感应强度为B ，宽度为L ，ab 是一根不但与导轨垂直而且始终与导轨接触良好的金属杆．开始，将开关S 断开，让ab 由静止开始自由下落，过段时间后，再将S 闭合，若从S 闭合开始计时，则金属杆ab 的速度v 随时间t 变化的图象可能是( )．答案 ACD FN M m F mga m μ-=22-+=()()m F mg R r v B l μ212E mFs Q mgS mv μ=++0m Ft BLq mgt mv μ--=-22()B F B l v a m m R r ==+22B B l v F BIl R r ==+20102mv Q-=00BIl t mv -⋅∆=-0mv q Bl =Bl s q n R r R r φ∆⋅∆==++2、（单选）如图所示，足够长平行金属导轨倾斜放置，倾角为37 °，宽度为0.5 m ，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN 垂直于导轨放置，质量为0.2 kg ，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T ．将导体棒MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN 的运动速度以及小灯泡消耗的电功率分别为(重力加速度g 取10 m/s 2，sin 37°＝0.6)( )．答案 BA ．2.5 m/s 1 WB ．5 m/s 1 WC ．7.5 m/s 9 WD ．15 m/s 9 W3．(多选)如图所示，水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和导轨粗糙的两种情况相比较，这个过程( )．答案 ACA ．安培力对ab 棒所做的功不相等B ．电流所做的功相等C ．产生的总内能相等D ．通过ab 棒的电荷量相等4．(单选)如图，足够长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中( )．答案 BA ．运动的平均速度大小为12vB ．下滑的位移大小为qR BLC ．产生的焦耳热为qBLvD ．受到的最大安培力大小为B 2L 2v R sin θ5．(多选)如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )．答案 ACA ．P ＝2mgv sin θB ．P ＝3mgv sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θD ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功6、（单选）如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab 可沿导轨自由滑动，导轨一端连接一个定值电阻R ，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F 恒定，经时间t 1后速度为v ，加速度为a 1，最终以速度2v 做匀速运动；若保持拉力的功率P 恒定，棒由静止经时间t 2后速度为v ，加速度为a 2，最终也以速度2v 做匀速运动，则( )．答案 BA ．t 2＝t 1B ．t 1>t 2C ．a 2＝2a 1D ．a 2＝5a 17． (多选)如图所示，足够长的光滑导轨倾斜放置，其下端连接一个定值电阻R ，匀强磁场垂直于导轨所在平面，将ab 棒在导轨上无初速度释放，当ab 棒下滑到稳定状态时，速度为v ，电阻R 上消耗的功率为P .导轨和导体棒电阻不计．下列判断正确的是( )．A ．导体棒的a 端比b 端电势低 答案 BDB ．ab 棒在达到稳定状态前做加速度减小的加速运动C ．若磁感应强度增大为原来的2倍，其他条件不变，则ab 棒下滑到稳定状态时速度将变为原来的12D ．若换成一根质量为原来2倍的导体棒，其他条件不变，则ab 棒下滑到稳定状态时的功率将变为原来的4倍8．(单选)如图所示，足够长的光滑金属导轨MN 、PQ 平行放置，且都倾斜着与水平面成夹角θ.在导轨的最上端M 、P 之间接有电阻R ，不计其他电阻．导体棒ab 从导轨的最底端冲上导轨，当没有磁场时，ab 上升的最大高度为H ；若存在垂直导轨平面的匀强磁场时，ab 上升的最大高度为h .在两次运动过程中ab 都与导轨保持垂直，且初速度都相等．关于上述情景，下列说法正确的是( )．A ．两次上升的最大高度相比较为H <hB ．有磁场时导体棒所受合力的功等于无磁场时合力的功C ．有磁场时，电阻R 产生的焦耳热为12mv 20D ．有磁场时，ab 上升过程的最小加速度大于g sin θ 答案 B9．如图所示，两根平行金属导轨固定在同一水平面内，间距为l ，导轨左端连接一个电阻．一根质量为m 、电阻为r 的金属杆ab 垂直放置在导轨上．在杆的右方距杆为d 处有一个匀强磁场，磁场方向垂直于轨道平面向下，磁感应强度为B .对杆施加一个大小为F 、方向平行于导轨的恒力，使杆从静止开始运动，已知杆到达磁场区域时速度为v ，之后进入磁场恰好做匀速运动．不计导轨的电阻，假定导轨与杆之间存在恒定的阻力．求(1)导轨对杆ab 的阻力大小f ；(2)杆ab 中通过的电流及其方向；(3)导轨左端所接电阻的阻值R .答案 (1)F －mv 22d (2)mv 22Bld a →b (3)2B 2l 2d mv －r（1）杆进入磁场前做匀加速运动，有① ② 解得导轨对杆的阻力③ （2）杆进入磁场后做匀速运动，有④ 杆ab 所受的安培力⑤ 解得杆ab 中通过的电流⑥ 杆中的电流方向自a 流向b⑦ （3）杆产生的感应电动势⑧ 杆中的感应电流⑨解得导轨左端所接电阻阻值⑩ 10．如图甲所示．一对平行光滑轨道放置在水平面上，两轨道间距l ＝0.20 m ，电阻R ＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向垂直轨道面向下．现在一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图乙所示．求杆的质量m 和加速度a .答案 0.1 kg 10 m/s 2解:导体杆在轨道上做匀加速直线运动,用表示其速度,t 表示时间,则有:①杆切割磁力线,将产生感应电动势:② 在杆、轨道和电阻的闭合回路中产生电流③杆受到的安培力的④ 根据牛顿第二定律,有⑤ 联立以上各式,得⑥ 由图线上取两点代入⑥式,可计算得出:,答:杆的质量为,其加速度为.11、如图所示，质量m1＝0.1 kg，电阻R1＝0.3 Ω，长度l＝0.4 m的导体棒ab横放在U型金属框架上．框架质量m2＝0.2 kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2.相距0.4 m的MM′、NN′相互平行，电阻不计且足够长．电阻R2＝0.1 Ω的MN垂直于MM′.整个装置处于竖直向上的匀强磁场中，磁感应强度B＝0.5 T．垂直于ab施加F＝2 N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触．当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10 m/s2.(1)求框架开始运动时ab速度v的大小；(2)从ab开始运动到框架开始运动的过程中，MN上产生的热量Q＝0.1 J，求该过程ab位移x的大小．答案(1)6 m/s(2)1.1 m（1）ab对框架的压力① 框架受水平面的支持力②依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力③ab中的感应电动势④ MN中电流⑤MN受到的安培力⑥ 框架开始运动时⑦ 由上述各式代入数据解得⑧（2）闭合回路中产生的总热量⑨ 由能量守恒定律，得⑩代入数据解得⑪12、如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为v m.改变电阻箱的阻值R，得到v m与R的关系如图乙所示．已知轨道间距为L＝2 m，重力加速度g取10 m/s2，轨道足够长且电阻不计．(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；(2)求杆ab的质量m和阻值r；(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.答案(1)2 V b→a(2)0.2 kg 2 Ω(3)0.6 J解:(1)由图可以知道,当时,杆最终以匀速运动,产生电动势由右手定则判断得知,杆中电流方向从(2)设最大速度为v,杆切割磁感线产生的感应电动势由闭合电路的欧姆定律:杆达到最大速度时满足计算得出:由图象可以知道:斜率为,纵截距为, 得到:计算得出:,(3)根据题意:,得,则由动能定理得联立得代入计算得出13．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ＝30°角固定，两轨道间距为L ＝1 m ．质量为m 的金属杆ab 垂直放置在轨道上，其阻值忽略不计．空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B ＝0.5 T ．P 、M 间接有阻值为R 1的定值电阻，Q 、N 间接电阻箱R .现从静止释放ab ，改变电阻箱的阻值R ，测得最大速度为v m ，得到1v m 与1R 的关系如图乙所示．若轨道足够长且电阻不计，重力加速度g 取10 m/s 2.求： (1)金属杆的质量m 和定值电阻的阻值R 1； (2)当电阻箱R 取4 Ω时，且金属杆ab 运动的加速度为12g sin θ时，此时金属杆ab 运动的速度；(3)当电阻箱R 取4 Ω时，且金属杆ab 运动的速度为v m 2时，定值电阻R 1消耗的电功率．解析 (1)总电阻为R 总＝R 1R /(R 1＋R )，电路的总电流I ＝BLv /R 总 当达到最大速度时金属棒受力平衡，有mg sin θ＝BIL ＝B 2L 2v m R 1R (R 1＋R )，1v m ＝B 2L 2mgR sin θ＋B 2L 2mgR 1sin θ，根据图象代入数据，可以得到金属杆的质量m ＝0.1 kg ，R 1＝1 Ω. (2)金属杆ab 运动的加速度为12g sin θ时，I ′＝BLv ′/R 总 根据牛顿第二定律得mg sin θ－BI ′L ＝ma即mg sin θ－B 2L 2v ′R 1R (R 1＋R )＝12mg sin θ，代入数据，得到v ′＝0.8 m/s. (3)当电阻箱R 取4 Ω时，根据图象得到v m ＝1.6 m/s ，则v ＝v m 2＝0.8 m/s ，P ＝E 2R 1＝B 2L 2v 2R 1＝0.16 W.14．如图所示，竖直平面内有无限长，不计电阻的两组平行光滑金属导轨，宽度均为L ＝0.5 m ，上方连接一个阻值R ＝1 Ω的定值电阻，虚线下方的区域内存在磁感应强度B ＝2 T 的匀强磁场．完全相同的两根金属杆1和2靠在导轨上，金属杆与导轨等宽且与导轨接触良好，电阻均为r ＝0.5 Ω.将金属杆1固定在磁场的上边缘(仍在此磁场内)，金属杆2从磁场边界上方h 0＝0.8 m 处由静止释放，进入磁场后恰做匀速运动．(g 取10 m/s 2)(1)求金属杆的质量m 为多大？(2)若金属杆2从磁场边界上方h 1＝0.2 m 处由静止释放，进入磁场经过一段时间后开始做匀速运动．在此过程中整个回路产生了1.4 J 的电热，则此过程中流过电阻R 的电荷量q 为多少？解析 (1)金属杆2进入磁场前做自由落体运动，则v m ＝2gh 0＝4 m/s金属杆2进入磁场后受两个力而处于平衡状态，即mg ＝BIL ，且E ＝BLv m ，I ＝E 2r ＋R解得m ＝B 2L 2v m 2r ＋R g ＝22×0.52×42×0.5＋1×10kg ＝0.2 kg. (2)金属杆2从下落到再次匀速运动的过程中，设金属杆2在磁场内下降h 2，由能量守恒定律得 mg (h 1＋h 2)＝12mv 2m ＋Q 解得h 2＝12mv 2m ＋Q mg －h 1＝0.2×42＋2×1.42×0.2×10 m －0.2 m ＝1.3 m 金属杆2进入磁场到匀速运动的过程中，感应电动势和感应电流的平均值分别为E ＝BLh 2t 2，I ＝E 2r ＋R 故流过电阻R 的电荷量q ＝It 2 联立解得q ＝BLh 22r ＋R ＝2×0.5×1.32×0.5＋1C ＝0.65 C.15．如图12(a)所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图(b)所示．t ＝0时刻在轨道上端的金属棒ab 从如图所示位置由静止开始沿导轨下滑，同时下端的另一金属棒cd 在位于区域Ⅰ内的导轨上由静止释放．在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好．已知cd棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ，重力加速度为g .求：(1)通过cd 棒电流的方向和区域Ⅰ内磁场的方向；(2)当ab 棒在区域Ⅱ内运动时cd 棒消耗的电功率；(3)ab 棒开始下滑的位置离EF 的距离；(4)ab 棒从开始下滑至EF 的过程中回路中产生的热量．解析 (1)由楞次定律知通过cd 棒的电流方向为d →c 区域Ⅰ内磁场方向为垂直于纸面向上．(2)对cd 棒：F 安＝BIl ＝mg sin θ，所以通过cd 棒的电流大小I ＝mg sin θBl 当ab 棒在区域Ⅱ内运动时cd 棒消耗的电功率 P ＝I 2R ＝m 2g 2R sin 2θB 2l 2. (3)ab 棒在到达区域Ⅱ前做匀加速直线运动，加速度a ＝g sin θ cd 棒始终静止不动，ab 棒在到达区域Ⅱ前、后回路中产生的感应电动势不变，则ab 棒在区域Ⅱ中一定做匀速直线运动，可得ΔΦΔt ＝Blv t ，即B ·2l ·l t x ＝Blg sin θt x ，所以t x ＝2l g sin θ ab 棒在区域Ⅱ中做匀速直线运动的速度v t ＝2gl sin θ 则ab 棒开始下滑的位置离EF 的距离h ＝12at 2x ＋2l ＝3l . (4)ab 棒在区域Ⅱ中运动的时间t 2＝2l v t＝2lg sin θ ab 棒从开始下滑至EF 的总时间t ＝t x ＋t 2＝22lg sin θ，E ＝Blv t ＝Bl 2gl sin θ ab 棒从开始下滑至EF 的过程中闭合回路产生的热量Q ＝EIt ＝4mgl sin θ.16．如图所示，两根正对的平行金属直轨道MN 、M ´N ´位于同一水平面上，两轨道之间的距离l=0.50m ．轨道的MM ´端之间接一阻值R=0.40Ω的定值电阻，NN ´端与两条位于竖直面内的半圆形光滑金属轨道NP 、N ´P ´平滑连接，两半圆轨道的半径均为R 0=0.50m ．直轨道的右端处于竖直向下、磁感应强度B=0.64 T 的匀强磁场中，磁场区域的宽度d=0.80m ，且其右边界与NN ´重合．现有一质量m =0.20kg 、电阻r =0.10Ω的导体杆ab 静止在距磁场的左边界s=2.0m 处．在与杆垂直的水平恒力F=2.0N 的作用下ab 杆开始运动，当运动至磁场的左边界时撤去F ，结果导体杆ab 恰好能以最小速度通过半圆形轨道的最高点PP ´．已知导体杆ab 在运动过程中与轨道接触良好，且始终与轨道垂直，导体杆ab 与直轨道之间的动摩擦因数μ=0.10，轨道的电阻可忽略不计，取g =10m/s 2，求：⑴导体杆刚进入磁场时，通过导体杆上的电流大小和方向；⑵导体杆穿过磁场的过程中通过电阻R 上的电荷量；⑶导体杆穿过磁场的过程中整个电路中产生的焦耳热．解:(1)设导体杆在F 的作用下运动至磁场的左边界时的速度为,根据动能定理则有:导体杆刚进入磁场时产生的感应电动势为:此时通过导体杆上的电流大小为:(或 根据右手定则可以知道,电流方向为由b 向a (2)设导体杆在磁场中运动的时间为t,产生的感应电动势的平均值为,则有: 通过电阻R 的感应电流的平均值为:通过电阻R 的电荷量为:(或 (3)设导体杆离开磁场时的速度大小为,运动到圆轨道最高点的速度为,因导体杆恰好能通过半圆形轨道的最高点,根据牛顿第二定律对导体杆在轨道最高点时有:对于导体杆从运动至的过程,根据机械能守恒定律有:计算得出:导体杆穿过磁场的过程中损失的机械能为:此过程中电路中产生的焦耳热为:知识点八：单杆问题（与电容器结合）电容有外力充电式（1）电路特点：导体为发电边；电容器被充电。

《2. 安培力的应用》同步训练(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、将一条形磁铁插入一个闭合电路的线圈中，不计内外电路的电阻，那么在条形磁铁插入线圈的过程中，电路中的电流方向为（）。

A. 从北极到南极B. 从南极到北极C. 无电流产生D. 电流方向取决于插入速度2、两根平行放置的直导线通以相同方向的电流，它们之间（）。

A. 产生吸引力B. 产生排斥力C. 无相互作用D. 无法确定3、在水平方向匀速拉动一根通有电流的直导线L，导线L与一根垂直于其所在平面且通有电流的平行导线N之间存在相互作用力。

为了使两导线间的相互作用力最小，以下哪个条件必须满足？（）A. 导线L的电流方向应与导线N的电流方向相同B. 导线L的电流方向应与导线N的电流方向垂直C. 导线L、N的电流量应尽可能大D. 导线L、N的距离应尽可能大4、一个矩形线圈匝数为10匝，放置在垂直纸面向内（即线圈N极朝向读者）的匀强磁场中，磁场强度为0.5T。

线圈长度为0.1m，宽度为0.05m，当线圈从磁场中匀速拉出字段过程中，磁通量减少了0.05Wb。

那么，线圈拉出磁场的速度是多少？（）A. 1m/sB. 2m/sC. 1.25m/sD. 1.5m/s5、在磁场中，一个电流为I的直导线垂直于磁场方向放置，已知磁感应强度为B，导线长度为L。

求导线所受的安培力大小。

选项：A. F = BILB. F = 2BILC. F = BI^2LD. F = (1/2)BIL6、一个矩形线圈在匀强磁场中，当线圈平面与磁场方向垂直时，线圈中感应电动势的大小为E。

若将线圈平面旋转到与磁场方向成θ角，此时线圈中感应电动势的大小变为E’。

则E’与E的关系是：选项：A. E’ = EB. E’ = EcosθC. E’ = EsinθD. E’ = 07、在匀强磁场中，一个矩形线框处于静止状态，线框平面与磁场方向垂直。

若该磁场的磁感应强度B逐渐增大，下列说法正确的是（）。

微专题49 通电导线在安培力作用下的平衡与运动【核心考点提示】1.安培力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内.让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥.(3)注意问题：磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面.2.安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝ILB sin θ，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流垂直时，安培力最大，F max＝ILB.(2)当磁场与电流平行时，安培力等于零.3.安培力作用下导体运动方向的判断方法环形电流小磁针条形磁铁通电螺线管多个环形电流定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向【经典例题选讲】【例题1】(2018·天津市月考)正五边形abcde导体框，其单位长度的电阻值为ρ，现将正五边形导体框置于如图所示的匀强磁场中，磁感应强度的大小为B，用不计电阻的导线将导体框连接在电动势为E且不计内阻的电源两端，则下列关于导体框所受的安培力的描述正确的是(A)A ．安培力的大小为5EB 4ρ，方向竖直向上 B ．安培力的大小为5EB 4ρ，方向竖直向下 C ．安培力的大小为2EB ρ，方向竖直向下 D ．安培力的大小为2EB ρ，方向竖直向上 [解析] 由图可知，电路接通后流过导体框的电流方向为ae 及abcde ，假设导体框每边长为L ，由欧姆定律可得ae 边的电流大小为I 1＝E Lρ，流过abcde 的电流大小为I 2＝E 4Lρ；在磁场中ae 及abcde 的等效长度均为L ，由左手定则可知ae 和abcde 所受的安培力方向均竖直向上，则导体框所受的安培力大小为F ＝BI 1L ＋BI 2L ＝5EB 4ρ，选项A 正确。

3.3、电磁感应定律--单杆模型Ⅰ、无动力典型例题1：如图所示，除导体棒ab 可动外，其余部分均固定不动。

设导体棒、导轨的电阻均可忽略，导体棒和导轨间的摩擦也不计。

图中装置均在水平面内，且都处于方向垂直水平面（即纸面）向下的匀强磁场中，导轨足够长。

今给导体棒ab 一个向右的初速度v 0，分析导体棒ab 的最终运动状态感应电路中的功能关系分析①安培力的特点：22B L vF BIL R==②功是能量转化的量度：“外力”克服安培力做多少功，就有多少其他形式的能转化为电能．同理，安培力做功的过程是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能． Ⅱ、恒力驱动典型例题2：如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场方向垂直纸面向里，磁感应强度大小为B 。

一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放。

导体棒进入磁场后，流经电流表的电流逐渐变化，最终稳定。

整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻。

分析导体棒可能的运动过程变式题：如图所示，水平放置的两平行导轨左侧连接电阻，其它电阻不计。

导轨MN 放在导轨上，在水平恒力F 的作用下，沿导轨向右运动，并将穿过方向竖直向下的有界匀强磁场，磁场边界PQ 与MN 平行，从MN 进入磁场开始计时，通过MN 的感应电流i 随时间t 的变化可能是下图中的：ACD× × × × × ×RbV 0Bai A 0 i B 0tiDt i CN R M PQFⅢ、恒定电源驱动典型例题3：如图所示，除导体棒ab 可动外，其余部分均固定不动。

设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计。

图中装置均在水平面内，且都处于方向垂直水平面（即纸面）向下的匀强磁场中，导轨足够长。

今给导体棒ab 一个向右的初速度v 0，分析导体棒ab 的最终运动状态变式题：如图所示，两平行光滑金属导轨间的距离L =0.40m ，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50T 、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E =4.5V 、内阻r =0.50Ω的直流电源．现把一个质量m =0.04kg 、电阻R 0=2.5Ω的导体棒ab 放在金属导轨上，由静止释放．导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触点间的电阻、金属导轨电阻均不计，g 取10m/s 2．已知sin37°=0.60，cos37°=0.80，求导体棒最终稳定时的速度大小和方向． 解：最终稳定时mg sinα=BIL解得：I =1.2A4.5/IR E BLv v m s =-⇒= 沿斜面向上 Ⅳ、含容电路典型例题4（无动力时的情况）：如图所示，除导体棒ab 可动外，其余部分均固定不动，甲图中的电容器C 原来不带电。
