北京建筑大学
2015/2016 学年第二学期
课程设计
课程名称计算机组成原理综合实验
设计题目微程序控制器设计与实现
系别电信学院计算机系
班级计141
学生姓名艾尼瓦尔·阿布力米提
学号
完成日期二〇一六年七月八日星期五
成绩
指导教师
（签名）
计算机组成综合实验任务书
?4、在原有指令集基础上自行设计或扩展4~8条指令。画出扩展指令的指令执行流程图；
?5、利用上端软件，把所编写的微程序控制器内容写入实验台中控制器中。
?6、利用单拍测试控制器与编程的要求是否一致。如果有错误重新修改后再写入控制器中。
7、编写一段测试程序，测试控制器运行是否正确。
实验目的
1．融合贯通计算机组成原理课程，加深对计算机系统各模块的工作原理及相互联系（寄存器堆、运算器、存储器、控制台、微程序控制器）。
2．理解并掌握微程序控制器的设计方法和实现原理，具备初步的独立设计能力；
3．掌握较复杂微程序控制器的设计、调试等基本技能；提高综合运用所学理论知识独立分析和解决问题的能力。
实验电路
1. 微指令格式与微程序控制器电路
2.微程序控制器组成
仍然使用前面的CPU组成与机器指令执行实验的电路图，但本次实验加入中断系统。这是一个简单的中断系统模型，只支持单级中断、单个中断请求，有中断屏蔽功能，旨在说明最基本的原理。
中断屏蔽控制逻辑分别集成在2片GAL22V10（TIMER1 和TIMER2）中。其ABEL语言表达式如下：
INTR1 := INTR;
INTR1.CLK = CLK1;
IE := CLR & INTS # CLR & IE & !INTC;
IE.CLK= MF;
INTQ = IE & INTR1;
其中，CLK1是TIMER1产生的时钟信号,它主要是作为W1—W4的时钟脉冲，这里作为INTR1的时钟信号，INTE的时钟信号是晶振产生的MF。INTS微指令位是INTS机器指令执行过程中从控制存储器读出的，INTC微指令位是INTC机器指令执行过程中从控制存储器读出的。INTE是中断允许标志，控制台有一个指示灯IE显示其状态，它为1时，允许中断，为0 时，禁止中断。当INTS = 1时，在下一个MF的上升沿IE变1，当INTC = 1时，在下一个MF的上升沿IE变0。CLR信号实际是控制台产生的复位信号CLR#。当CLR = 0时，在下一个CLK1的上升沿IE变0。当 CLR=1 且INTS = 0 且 INTC = 0时，IE保持不变。
INTR是外部中断源，接控制台按钮INTR。按一次INTR按钮，产生一个中断请求正脉冲INTR。INTR1是INTR经时钟CLK1同步后产生的，目的是保持INTR1与实验台的时序信号同步。INTR脉冲信号的上升沿代表有外部中断请求到达中断控制器。INTQ是中断屏蔽控制逻辑传递给CPU的中断信号，接到微程序控制器上。当收到INTR脉冲信号时，若中断允许位INTE＝０，则中断被屏蔽，INTQ仍然为０；若INTE ＝１，则INTQ ＝１。
为保存中断的断点地址，以便中断返回，设置了一个中断地址寄存器IAR。第二节图4中的IAR（U19）就是这个中断地址寄存器，它是一片74HC374，有LDIAR和IAR_BUS#两个信号输入端，均连接至微程序控制器。LDIAR信号的上升沿到达时，来自程序计数器PC 的地址会置入IAR中。IAR_BUS#为０时，保存在IAR中的断点地址会输出到数据总线DBUS上。由于本实验系统只有一个断点寄存器而无堆栈，因此仅支持一级中断而不支持多级中断。
中断向量即中断服务程序的入口地址，在本实验仪中由８位数码开关SW7—SW0提供。
3.中断的检测、执行和返回过程
微程序控制器每执行一条机器指令之后，执行下一条机器指令之前，先转到微地址0F处（见图12微程序流程图），在条件位P1=1时判断是否有中断请求INTQ。如果没有INTQ，则继续正常的机器指令执行。若检测到中断请求INTQ，首先发出关中断信号INTC、保存断点信号LDIAR，并且发出停机信号TJ，等待手动设置中断向量。设置好SW7—SW0后，按QD按钮启动，机器将中断向量读入程序计数器PC中，从而转到中断服务子程序去执行。
执行一条机器指令IRET，从中断服务子程序返回时，发出IAR_BUS#信号，从中断地址寄存器IAR向数据总线DBUS输出断点地址，再从DBUS依次写入到R4、PC中，恢复执行被中断的程序。
发生中断时，关中断由硬件负责，而中断现场(寄存器堆中的寄存器，进位标志C)的保存和恢复由中断服务程序来处理。
实验任务
（1）了解中断系统中每个信号的意义和变化条件，并将下面的主程序和中断服务程序手工汇编成十六进制机器代码，此项任务应在预习时完成。
主程序：
地址指令机器代码
20H INTS
21H LDA R0,[R2]
22H ADD R0,R0
23H ADD R0,R0
24H ADD R0,R0
25H ADD R0,R0
26H ADD R0,R0
27H ADD R0,R0
28H ADD R0,R0
29H JMP [R1]
中断服务程序：
（2）参考CPU组成与机器指令执行实验，再加上中断系统，完成本次实验的线路连接。接通电源之前应仔细检查接线，确认无误。
（3）将上述任务（1）的程序代码存入内存中，并根据需要设置通用寄存器组和内存相关单元的数据。其中，寄存器R1的值应置为21H，以便程序循环执行。
（4）从地址20H执行程序，在程序运行中，按一次控制台的INTR。进入中断后，用单拍（DP）方式执行，直到返回主程序为止。列表记录中断系统中有关信号的变化情况，特别要纪录好断点地址和R0的值。
（5）重复执行（4）两次。（一共执行3次）
（6）将RAM中20H单元的内容由指令INTS改为INTC，重作（4），记录发生的现象。
六、实验步骤和实验结果
1、实验程序
主程序：
中断服务程序：
2、接线
微程序控制器与数据通路之间的线可以通过选择开关直接选择。将开关设置为“微程序”。只需连接数据通路部分的线。
a、数据通路的LDIR接CER、LDPC接LDR4、LDDR1接LDDR2、M1接M2、LDAR1接
LDAR2。
b、指令寄存器IR的输出IR0接双端口寄存器堆的RD0、WR0，IR1接RD1、WR1，IR2接RS0，IR3接RS1。
C、单脉冲DMC 接中断INTR
选择开关拔至“微程序”
3、存程序机器代码，设置通用寄存器R1、R2及内存相关单元的数据。
（1）、设置寄存器R1、R2的值
根据要求，设置R1 = 21H，R2的值由实验者自定，假定为10H。
1）、令DP = 0，DB = 0，DZ =0，使实验系统处于连续运行状态。令SWB = 1，SWA = 1，使实验系统处于寄存器加载工作方式KLD。按CLR#按钮，使实验系统处于初始状态。
1）、在SW7—SW0上设置一个存储器地址，该存储器地址供设置通用寄存器使用。该存储器地址最好是不常用的一个地址，以免设置通用寄存器操作破坏重要的存储器单元的内容。例如可将该地址设置为0FFH。按一次QD按钮，将0FFH写入AR1和AR2。
2）在SW7—SW0上设置01H，作为通用寄存器R1的寄存器号。按一次QD按钮，将01H
写入IR。
3）在SW7—SW0设置21H，按一次QD按钮，将21H写入IR指定的R1寄存器。
4）在SW7—SW0上设置02H，作为通用寄存器R2的寄存器号。按一次QD按钮，将02H 写入IR。
5）在SW7—SW0设置10H，作为R2的值。按一次QD按钮，将10H写入IR指定的R2寄存器。
6）设置R1、R2结束，按CLR#按钮，使实验系统恢复到初始状态。
（2）、存程序机器代码。
本操作中，我们在10H单元存入01H（也可以是其他值），从20地址开始存10个机器代码：0B0H，58H，00H，00H，00H，00H，00H，00H，00H，84H。从0A0H存入2个机器代码:30H,0A0H。
1）令DP = 0，DB = 0，DZ =0，使实验系统处于连续运行状态。令SWB = 1，SWA = 0，使实验系统处于写双端口存储器工作方式KWRD。按CLR#按钮，使实验系统处于初始状态。
2）置SW7—SW0为10H，按QD按钮，将10H写入AR1。
3）置SW7—SW0 为01H，按QD按钮，将01H写入存储器10H单元。
写主程序
1）按CLR#按钮，使实验系统恢复初始状态。
2）置SW7—SW0为20H，按QD按钮，将20H写入AR1。
3）置SW7—SW0 为0B0H，按QD按钮，将0B0H写入存储器20H单元。AR1自动加1,变为21H。
4）置SW7—SW0为58H，按QD按钮，将58H写入存储器21H单元。AR1自动加1,变为22H。
5）重复进行下去，一直到将84H写入存储器29H单元。按CLR#按钮，使实验系统恢复到初始状态。
写中断程序
1）置SW7—SW0为0A0H，按QD按钮，将0A0H写入AR1。
2）置SW7—SW0 为30H，按QD按钮，将30H写入存储器0A0H单元。
3）置SW7—SW0 0A0H，按QD按钮，将0A0H写入存储器0A1H单元。
4）按CLR#按钮，使实验系统恢复到初始状态。
或用实验台监控系统或系统上端软件直接写入内容
（3）从地址20H连续执行程序
从地址20H连续执行程序，在程序运行中，按一次控制台的INTR。进入中断后，用单拍（DP）方式执行，直到返回主程序为止。列表记录中断系统中有关信号的变化情况，特别要纪录好断点地址和R0的值。
1）令DP = 0，DZ = 0，DB = 0，使实验系统处于连续运行状态。
2）置SW7—SW0为20H，作为程序的起始地址。按QD按钮，启动程序从20H地址运行。中断允许指示灯亮。
3）按INTR按钮，发出一个INTR中断脉冲，请求中断。中断后硬件自动将中断地址存入中断地址寄存器IAR。微程序地址应为25H。
4）置SW7—SW0为0A0H，这是中断程序的入口地址。将DP由置0改为置1。按一次QD按钮，将0A0H送入程序计数器PC。微程序地址应为26H。
5）按一次QD按钮，进行取指微操作。微程序地址应为05H。
6）按一次QD按钮，进行置数微操作。微程序地址应为13H。
7）按一次QD按钮，进行R0 & R0 操作,这时微程序地址应为38H。观察DBUS总线的值，即为R0的值。
8）按一次QD按钮，进行写回微操作。微程序地址应为34H。
9）按一次QD按钮，进行判定有无中断请求INTQ微操作。微程序地址应为0FH。
10）按一次QD按钮，进行取指微操作。微程序地址应为05H。
11）按一次QD按钮，进行从中断程序返回主程序微操作。微程序地址应为1AH。这时观察PC地址,即中断地址。
12）按一次QD按钮，进行判有无新的中断操作。微程序地址为0FH。
13）按一次QD按钮，进行取指微操作。微程序地址为05H。此刻，程序已返回主程序。
由于按下INTR按钮的时间对主程序而言，是随机的，具有不确定性，因此各次中断地址、R0会具有不同的值。
将RAM中20H单元的内容由指令INTS改为INTC，重作（4），记录发生的现象。
由于INTC是关中断指令，因此将不会发生中断。
（4）控制存储器代码表
1.微程序控制器信号表
2.拓展控制器信号表
10H20H00H00H32H
00H02H20H00H34H
00H12H00H00H0FH DEC Rd，Rs10H00H04H00H05H
10H00H04H91H10H
10H20H00H00H33H
17H82H20H00H34H
00H12H00H00H0FH F=A+B Rd，Rs10H00H04H00H05H
10H00H04H91H10H
10H20H00H00H24H
0EH02H20H00H34H
00H12H00H00H0FH
1. 2.
OFH INT
10H
XOR Rd,Rs INC Rd DEC Rd F=1
21H 22H 23H 24H
实验结果
1、单拍执行程序（SWC=0,SWB=0,SWA==0;DP=1,DZ=0,DB=0）初值：R1=11H ，R2=22H a 、XOR R1,R2 执行结果R1 = 33H 、R2=02H
b 、INC R1,R2 执行结果R1 = 34H 、R2=02H
c 、DEC R1,R2 执行结果R1 = 33H 、R2=02H
d 、F=A+B R1,R2 执行结果R1 = FFH 、R2=02H 七、实验分析与总结
通过这次实验，首先我懂得了什么叫中断，同时学会了中断的调用。通过亲自动手，能更好的理解本次实验的原理。
在做实验的过程中遇到了各种问题，在此过程中，我通过请教老师，还有班里的同学（特别感谢拍子古，周瑞奇，喀斯等同学）最终成功的的做出来了。这次实验提高了我的动手操作的能力。
通过这几天的课程设计，使我对计算机组成原理知识有了更加深刻的认识和理解，对计算机的工作流程有了更具体的了解和认识。非常感谢这次的课程设计给我带来的知识和CN#
M1 S2,S1
ALU-BUS
LDER CN# S3,S2,S1,
M S3,S2 WRD
学习经验，我真正意识到了实践是理论所不能及的。在今后我一定会更加努力学习专业知识和技术。
第一章计算机系统概论 计算机的硬件是由有形的电子器件等构成的，它包括运算器、存储器、控制器、适配器、输入输出设备。早起将运算器和控制器合在一起称为CPU（中央处理器）。目前的CPU包含了存储器，因此称为中央处理器。存储程序并按地址顺序执行，这是冯·诺依曼型计算机的工作原理，也是CPU自动工作的关键。 计算机系统是一个有硬件、软件组成的多级层次结构，它通常由微程序级、一般程序级、操作系统级、汇编语言级、高级语言级组成，每一级上都能进行程序设计，且得到下面各级的支持。 习题：4冯·诺依曼型计算机的主要设计思想是什么？它包括那些主要组成部分？ 主要设计思想是：存储程序通用电子计算机方案，主要组成部分有：运算器、逻辑控制装置、存储器、输入和输出设备 5什么是存储容量？什么是单元地址？什么是数据字？什么是指令字？ 存储器所有存储单元的总数称为存储器的存储容量。每个存储单元都有编号，称为单元地址。如果某字代表要处理的数据，称为数据字。如果某字为一条指令，称为指令字 7指令和数据均存放在内存中，计算机如何区分它们是指令还是数据？ 每一个基本操作称为一条指令，而解算某一问题的一串指令序列，称为程序 第二章运算方法和运算器 按 对阶操作。
直接使用西文标准键盘输入汉字，进行处理，并显示打印汉字，是一项重大成就。为此要解决汉字的输入编码、汉字内码、子模码等三种不同用途的编码。 1第三章 内部存储器 CPU 能直接访问内存（cache 、主 存） 双端口存储器和多模块交叉存储器属于并行存储器结构。 cache 是一种高速缓冲存储器，是为了解决CPU 和主存之间速度不匹配而采用的一项重要的硬件技术，并且发展为多级cache 体系，指令cache 与数据cache 分设体 系。要求cache 的命中率接近于1 适度地兼顾了二者的优点又尽量避免其缺点，从灵活性、命中率、硬件投资来说较为理想，因而得到了普遍采用。 习题： 1设有一个具有20位地址和32位字长的存储器，问： （1）该存储器能存储多少个字节的信息？ （2）如果存储器由512K ×8位SRAM 芯片组成，需要多少片； （3）需要多少位地址做芯片选择？ (1)字节M 4832*220= (2)片84*28 *51232*1024==K K (3)1位地址作芯片选择 2 已知某64位机主存采用半导体存储器，其地址码为26位，若使用4M ×8位DRAM 芯片组成该机所允许的最大主存空间，并选用内存条结构形式，问： （1） 若每个内存条16M ×64位，共需几个内存条？ （2）每个内存条共有多少DRAM 芯片？ （3）主存共需多少DRAM 芯片？CPU 如何选
计算机组成原理简答题 第四章 1、存储器的层次结构主要体现在什么地方？为什么要分这些层次？计算机如何管理这些层次？ 答：存储器的层次结构主要体现在Cache-主存和主存-辅存这两个存储层次上。 Cache-主存层次在存储系统中主要对CPU访存起加速作用，即从整体运行的效果分析，CPU 访存速度加快，接近于Cache的速度，而寻址空间和位价却接近于主存。 主存-辅存层次在存储系统中主要起扩容作用，即从程序员的角度看，他所使用的存储器其容量和位价接近于辅存，而速度接近于主存。 综合上述两个存储层次的作用，从整个存储系统来看，就达到了速度快、容量大、位价低的优化效果。 主存与CACHE之间的信息调度功能全部由硬件自动完成。而主存与辅存层次的调度目前广泛采用虚拟存储技术实现，即将主存与辅存的一部分通过软硬结合的技术组成虚拟存储器，程序员可使用这个比主存实际空间（物理地址空间）大得多的虚拟地址空间（逻辑地址空间）编程，当程序运行时，再由软、硬件自动配合完成虚拟地址空间与主存实际物理空间的转换。因此，这两个层次上的调度或转换操作对于程序员来说都是透明的。 2. 说明存取周期和存取时间的区别。 解：存取周期和存取时间的主要区别是：存取时间仅为完成一次操作的时间，而存取周期不仅包含操作时间，还包含操作后线路的恢复时间。即： 存取周期 = 存取时间 + 恢复时间 3. 什么叫刷新？为什么要刷新？说明刷新有几种方法。 解：刷新：对DRAM定期进行的全部重写过程； 刷新原因：因电容泄漏而引起的DRAM所存信息的衰减需要及时补充，因此安排了定期刷新操作； 常用的刷新方法有三种：集中式、分散式、异步式。 集中式：在最大刷新间隔时间内，集中安排一段时间进行刷新，存在CPU访存死时间。 分散式：在每个读/写周期之后插入一个刷新周期，无CPU访存死时间。 异步式：是集中式和分散式的折衷。 4. 半导体存储器芯片的译码驱动方式有几种？ 解：半导体存储器芯片的译码驱动方式有两种：线选法和重合法。 线选法：地址译码信号只选中同一个字的所有位，结构简单，费器材； 重合法：地址分行、列两部分译码，行、列译码线的交叉点即为所选单元。这种方法通过行、列译码信号的重合来选址，也称矩阵译码。可大大节省器材用量，是最常用的译码驱动方式。 5. 什么是“程序访问的局部性”？存储系统中哪一级采用了程序访问的局部性原理？ 解：程序运行的局部性原理指：在一小段时间内，最近被访问过的程序和数据很可能再次被访问；在空间上，这些被访问的程序和数据往往集中在一小片存储区；在访问顺序上，指令顺序执行比转移执行的可能性大 (大约 5:1 )。存储系统中Cache—主存层次采用了程序访问的局部性原理。 6. Cache做在CPU芯片内有什么好处？将指令Cache和数据Cache分开又有什么好处？ 答：Cache做在CPU芯片内主要有下面几个好处：
A ．(7CD )16 B. ( 7D0)16 C. (7E0)16 D. 3. 下列数中最大的数是 _______ 。 A ．(10011001) 2 B. (227) 8 C. (98)16 4. ____ 表示法主要用于表示浮点数中的阶码。 A. 原码 B. 补码 C. 反码 D. 移码 5. 在小型或微型计算机里，普遍采用的字符编码是 A. BCD 码 B. 16 进制 C. 格雷码 6. 下列有关运算器的描述中， ______ 是正确的 A. 只做算术运算，不做逻辑运算 B. C. 能暂时存放运算结果 D. 7. EPROM 是指 ____ 。 A. 读写存储器 B. C. 可编程的只读存储器 D. 8. Intel80486 是 32位微处理器， Pentium 是A.16 B.32 C.48 D.64 9 .设］X ］补=1.XXX 3X 4,当满足 _________ ■寸，X > -1/2 成立。 A. X 1必须为1，X 2X 3X 4至少有一个为1 B. X 1必须为1 , X 2X 3X 4任意 C. X 1必须为0, X 2X 3X 4至少有一个为1 D. X 1必须为0, X 2X 3X 4任意 10. CPU 主要包括 _____ 。 A.控制器 B. 控制器、运算器、cache C.运算器和主存 D.控制器、ALU 和主存 11. 信息只用一条传输线 ,且采用脉冲传输的方式称为 _________ 。 A. 串行传输 B. 并行传输 C. 并串行传输 D. 分时传输 12. 以下四种类型指令中,执行时间最长的是 _________ 。 A. RR 型 B. RS 型 C. SS 型 D. 程序控制指令 13. 下列 _____ 属于应用软件。 A. 操作系统 B. 编译系统 C. 连接程序 D. 文本处理 14. 在主存和CPU 之间增加cache 存储器的目的是 _____ 。 A. 增加内存容量 B. 提高内存可靠性 C.解决CPU 和主存之间的速度匹配问题 D. 增加内存容量，同时加快存取速 度 15. 某单片机的系统程序,不允许用户在执行时改变,则可以选用 ____________ 作为存储芯 片。 A. SRAM B. 闪速存储器 C. cache D. 辅助存储器 16. 设变址寄存器为X ,形式地址为D, (X )表示寄存器X 的内容，这种寻址方式的有 效地址为 ______ 。 A. EA=(X)+D B. EA=(X)+(D) C.EA=((X)+D) D. EA=((X)+(D)) 17. 在指令的地址字段中,直接指出操作数本身的寻址方式,称为 ___________ 。 A. 隐含寻址 B. 立即寻址 C. 寄存器寻址 D. 直接寻址 18. 下述 I/O 控制方式中,主要由程序实现的是 ________ 。 7F0）16 D. （ 152）10 o D. ASC H 码 只做加法 既做算术运算，又做逻辑运算 只读存储器 光擦除可编程的只读存储器 位微处理器。
word基本操作实验报告 一、实验目的与要求 1．掌握word的基本操作； 2．掌握字符格式、段落格式和页面格式等排版技术； 3．掌握图文混排、表格处理和邮件合并技术； 4．熟悉个人名片或毕业论文的设计与制作； 5．学会自己提出问题，并得出解决问题的方法。 二、实验内容与方法 1．word的基本操作，通过上机摸索，并查阅书籍网络了解。 2．word的字符格式，段落格式和页面格式等排版技术，通过上机摸索，并查阅书籍网络了解。 3．word的图文混排、表格处理和邮件合并技术，通过上机摸索，并查阅书籍网络了解。 4. 通过word进行个人名片或毕业论文的设计与制作，通过上机摸索，并查阅书籍网络了解。 三、实验步骤与过程 1.word的基本操作：①启动word软件 (1) 启动“开始”菜单中的microsoft word程序 (2) 双击资源管理器或“我的电脑”中的c:\program files\microsoft office\office11\winword.exe程序 (3) 双击word 文档文件（*.doc） (4) 双击桌面上的word图标 (5)开始-运行-输入“winword”②认识word2003窗口（1）标题栏位于屏幕最顶端的是标题栏，由控制菜单图标、文件名、最小化按钮、最大化（还原）按钮、关闭按钮组成。（2）菜单栏 菜单栏位于标题栏下面。使用菜单栏可以执行word的许多命令。菜单栏共有九个菜单：文件、编辑、视图、插入、格式、工具、表格、窗口、帮助。当鼠标指针移到菜单标题上时，菜单标题就会凸起，单击后弹出下拉菜单。在下拉菜单中移动鼠标指针时，被选中的菜单项就会高亮显示，再单击，就会执行该菜单所代表的命令。如“文件”—“打开”，就会弹出“打开”文件对话框。（3）工具栏 标题栏下面的是工具栏，使用它们可以很方便地进行工作。通常情况下，word会显示【常用】和【格式】两个工具栏。 “常用”工具栏：新建、打开、复制、粘贴、打印、撤消、恢复等“格式”工具栏：字体、字号、下划线、边框、对齐方式等 如果想了解工具栏上按钮的简单功能，只需将鼠标指针移到该按钮上，过一会儿旁边会出现一个小框，显示出按钮的名称或功能。 word窗口中可以有许多工具栏，可以根据需要在“视图”—“工具栏”中增加或减少工具栏。每一个工 具栏都可以用鼠标拖动到屏幕的任意位置，所以又称为浮动工具栏。工具栏内图标按钮体现了“菜单栏”中的一些主要功能。我们可以利用这些按钮进行相应操作。如我要打开一个文件，除了可以使用菜单栏外，还可以使用工具栏上的按钮。 （4）编辑窗口 再往下的空白区域就是word的编辑窗口，输入的文字就显示在这里。文档中闪烁的竖线称为光标，代表文字的当前输入位置。（5）标尺 在编辑窗口的上面和左面有一个标尺，分别为水平标尺和垂直标尺，用来查看正文的高度和宽度，以及图片、文本框、表格的宽度，还可以用来排版正文。（ 6）滚动条在编辑窗口的右面和下面有滚动条，分别为垂直滚动条和水平滚动条，用来滚动文档，显示在屏幕中看不到的内容。可以单击滚动条中的按钮或者拖动滚动框来浏览文档。（7）显示方式按钮
计算机组成原理期末考试试题及答案 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
计算机组成原理试题 一、选择题（共20分，每题1分） 1．零地址运算指令在指令格式中不给出操作数地址，它的操作数来自______。 A．立即数和栈顶； B．暂存器； C．栈顶和次栈顶； D．累加器。 2．______可区分存储单元中存放的是指令还是数据。 A．存储器； B．运算器； C．控制器； D．用户。 3．所谓三总线结构的计算机是指______。 A．地址线、数据线和控制线三组传输线。 B．I/O总线、主存总统和DMA总线三组传输线； C．I/O总线、主存总线和系统总线三组传输线； D．设备总线、主存总线和控制总线三组传输线．。 4．某计算机字长是32位，它的存储容量是256KB，按字编址，它的寻址范围是______。 A．128K； B．64K； C．64KB； D．128KB。 5．主机与设备传送数据时，采用______，主机与设备是串行工作的。 A．程序查询方式； B．中断方式； C．DMA方式； D．通道。 6．在整数定点机中，下述第______种说法是正确的。
A．原码和反码不能表示-1，补码可以表示-1； B．三种机器数均可表示-1； C．三种机器数均可表示-1，且三种机器数的表示范围相 同； D．三种机器数均不可表示-1。 7．变址寻址方式中，操作数的有效地址是______。 A．基址寄存器内容加上形式地址（位移量）； B．程序计数器内容加上形式地址； C．变址寄存器内容加上形式地址； D．以上都不对。 8．向量中断是______。 A．外设提出中断； B．由硬件形成中断服务程序入口地址； C．由硬件形成向量地址，再由向量地址找到中断服务程序入口地址 D．以上都不对。 9．一个节拍信号的宽度是指______。 A．指令周期； B．机器周期； C．时钟周期； D．存储周期。 10．将微程序存储在EPROM中的控制器是______控制器。 A．静态微程序； B．毫微程序； C．动态微程序； D．微程序。 11．隐指令是指______。 A．操作数隐含在操作码中的指令； B．在一个机器周期里完成全部操作的指令； C．指令系统中已有的指令；
1 说明计算机系统的层次结构。 计算机系统可分为：微程序机器级，一般机器级（或称机器语言级），操作系统级，汇编语言级，高级语言级。 3 请说明SRAM的组成结构，与SRAM相比，DRAM在电路组成上有什么不同之处？ SRAM存储器由存储体、读写电路、地址译码电路、控制电路组成，DRAM还需要有动态刷新电路。 4 请说明程序查询方式与中断方式各自的特点。 程序查询方式，数据在CPU和外围设备之间的传送完全靠计算机程序控制，优点是硬件结构比较简单，缺点是CPU效率低，中断方式是外围设备用来“主动”通知CPU，准备输入输出的一种方法，它节省了CPU时间，但硬件结构相对复杂一些。 5 指令和数据均存放在内存中，计算机如何从时间和空间上区分它们是指令还是数据。 时间上讲，取指令事件发生在“取指周期”，取数据事件发生在“执行周期”。从空间上讲，从内存读出的指令流流向控制器（指令寄存器）。从内存读出的数据流流向运算器（通用寄存器）。 6 什么是指令周期？什么是机器周期？什么是时钟周期？三者之间的关系如何？ 指令周期是完成一条指令所需的时间。包括取指令、分析指令和执行指令所需的全部时间。机器周期也称为CPU周期，是指被确定为指令执行过程中的归一化基准时间，通常等于取指时间（或访存时间）。 时钟周期是时钟频率的倒数，也可称为节拍脉冲或T周期，是处理操作的最基本单位。一个指令周期由若干个机器周期组成，每个机器周期又由若干个时钟周期组成。 7 简要描述外设进行DMA操作的过程及DMA方式的主要优点。 (1)外设发出DMA请求； （2）CPU响应请求，DMA控制器从CPU接管总线的控制； （3）由DMA控制器执行数据传送操作； （4）向CPU报告DMA操作结束。 主要优点是数据数据速度快 8 在寄存器—寄存器型，寄存器—存储器型和存储器—存储器型三类指令中，哪类指令的执行时间最长？ 哪类指令的执行时间最短？为什么？ 寄存器-寄存器型执行速度最快,存储器-存储器型执行速度最慢。因为前者操作数在寄存器中，后者操作数在存储器中，而访问一次存储器所需的时间一般比访问一次寄存器所需时间长。 9 说明计数器定时查询工作原理。 计数器定时查询方式工作原理：总线上的任一设备要求使用总线时，通过BR线发出总线请求。总线控制器接到请求信号以后，在BS线为“0”的情况下让计数器开始计数，计数值通过一组地址线发向各设备。每个设备接口都有一个设备地址判别电路，当地址线上的计数值与请求总线的设备相一致时，该设备置“1”BS线，获得总线使用权，此时中止计数查询。 10 什么是刷新存储器？其存储容量与什么因素有关？ 为了不断提供刷新图像的信号，必须把一帧图像信息存储在刷新存储器，也叫视频存储器。其存储容量由图像灰度级决定。分辨率越高，灰度级越多，刷新存储器容量越大 11 外围设备的I/O控制方式分哪几类？各具什么特点？ 外围设备的I/O控制方式分类及特点： （1）程序查询方式：CPU的操作和外围设备的操作能够同步，而且硬件结构比较简单 （2）程序中断方式：一般适用于随机出现的服务，且一旦提出要求应立即进行，节省了CPU的时间，但硬件结构相对复杂一些。 （3）直接内存访问（DMA）方式：数据传输速度很高，传输速率仅受内存访问时间的限制。需更多硬件，适用于内存和高速外设之间大批交换数据的场合。 （4）通道方式：可以实现对外设的统一管理和外设与内存之间的数据传送，大大提高了CPU的工作效率。 （5）外围处理机方式：通道方式的进一步发展，基本上独立于主机工作，结果更接近一般处理机。
二、填空题 1 字符信息是符号数据，属于处理（非数值）领域的问题，国际上采用的字符系统是七单位的（ASCII）码。P23 2 按IEEE754标准，一个32位浮点数由符号位S（1位）、阶码E（8位）、尾数M（23位）三个域组成。其中阶码E的值等于指数的真值（e）加上一个固定的偏移值（127）。P17 3 双端口存储器和多模块交叉存储器属于并行存储器结构，其中前者采用（空间）并行技术，后者采用（时间）并行技术。P86 4 衡量总线性能的重要指标是（总线带宽），它定义为总线本身所能达到的最高传输速率，单位是（MB/s）。P185 5 在计算机术语中，将ALU控制器和（）存储器合在一起称为（）。 6 数的真值变成机器码可采用原码表示法，反码表示法，（补码）表示法，（移码）表示法。P19-P21 7 广泛使用的（SRAM）和（DRAM）都是半导体随机读写存储器。前者的速度比后者快，但集成度不如后者高。P67 8 反映主存速度指标的三个术语是存取时间、（存储周期）和（存储器带宽）。P67 9 形成指令地址的方法称为指令寻址，通常是（顺序）寻址，遇到转移指令时（跳跃）寻址。P112 10 CPU从（主存中）取出一条指令并执行这条指令的时间和称为（指令周期）。 11 定点32位字长的字，采用2的补码形式表示时，一个字所能表示
的整数范围是（-2的31次方到2的31次方减1 ）。P20 12 IEEE754标准规定的64位浮点数格式中，符号位为1位，阶码为11位，尾数为52位，则它能表示的最大规格化正数为（+［1+（1-2 ）］×2 ）。 13 浮点加、减法运算的步骤是（0操作处理）、（比较阶码大小并完成对阶）、（尾数进行加或减运算）、（结果规格化并进行舍入处理）、（溢出处理）。P54 14 某计算机字长32位，其存储容量为64MB，若按字编址，它的存储系统的地址线至少需要（14）条。64×1024KB=2048KB(寻址范32围)=2048×8(化为字的形式)=214 15一个组相联映射的Cache，有128块，每组4块，主存共有16384块，每块64个字，则主存地址共（20）位，其中主存字块标记应为（9）位，组地址应为（5）位，Cache地址共（13）位。 16 CPU存取出一条指令并执行该指令的时间叫（指令周期），它通常包含若干个（CPU周期），而后者又包含若干个（时钟周期）。P131 17 计算机系统的层次结构从下至上可分为五级，即微程序设计级（或逻辑电路级）、一般机器级、操作系统级、（汇编语言）级、（高级语言）级。P13 18十进制数在计算机内有两种表示形式：（字符串）形式和（压缩的十进制数串）形式。前者主要用在非数值计算的应用领域，后者用于直接完成十进制数的算术运算。P19 19一个定点数由符号位和数值域两部分组成。按小数点位置不同，
实验报告 实验名称 课程名称 ___电子技术基础实验 院系部:专业班级：学生姓名：学号 :同组人:实验台号 :指导教师：成绩：实验日期 : 华北电力大学
实验报告要求： 一、实验目的及要求 二、仪器用具 仪器名称规格/型号数量备注 实验箱1 示波器1 数字万用表1 交流毫伏表1 信号放生器1 三、实验原理 四、实验步骤（包括原理图、实验结果与数据处理） 五、讨论与结论（对实验现象、实验故障及处理方法、实验中 存在的问题等进行分析和讨论，对实验的进一步想法或改进意见。） 六、实验原始数据
一、实验目的及要求： 1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2.掌握放大器电压放大倍数和最大不失真输出电压的测试方法。 3.悉常用电子仪器及模拟电路实验设备的使用。 二、仪器用具：略 三、实验原理 图 1.2.1为电阻分压式工作点稳定单管放大器实验电路图。 图 1.2.1共射极单管放大器实验电路 在图 1.2.1电路中，当流过偏置电阻R B1和 R B2的电流远大于晶体管VT 的基极电流I B时（一般 5～ 10 倍），则它的静态工作点可用下式估算： R B1U CC I E U U I C CE＝U CC－I C（R C＋R F1+ R E） U B R B2B U BE R B1R E R F1 电压放大倍数： A Vβ R C //R L 其中 r be＝ 200+26 (1+β)/I E r be(1)R F 1 输入电阻： R i＝ R B1 // R B2 // [r be+(1+β)R F1 ] 输出电阻： R O≈ R C 四、实验方法与步骤: 1.调试静态工作点 接通＋ 12V 电源、调节R W，使 U E＝ 2.0V ，测量 U B、 U E、U C、 R B2值。记入表 1.2.1 。 表 1.2.1U＝ 2.0V E 测量值计算值U B（ V）U E（ V）U C（ V）R B2（KΩ） U BE（ V） U CE（ V） I C（ mA） 2.665 2.07.8530.865 5.2 2.0 根据表格测量数据，计算得到： U=U -U E =0.665V，U = U - U E =5.8V,I ≈ I = U /R =2/(1.1)=1.82mA BE B CE C CE EE 实验数据显示，Q点的值满足放大电路的静态工作点要求，BJT 处于放大区。 2.测量不同负载下的电压放大倍数
1.刷新存储器的重要性能指标是它的带宽。若显示工作方式采用分辨率为1024*768，颜色深度24位，帧频（刷新速度）为72Hz,求： 1）刷新存储器的容量是多少 2）刷新存储器的带宽是多少 1）刷新存储器的容量= 1024*768 * 24bit= 2）帧频（刷新速度）为72Hz指的是：每秒钟读72次， 所以，刷新存储器的带宽=1024*768 * 24bit *72 次/秒=162MB/s 2.试推导磁盘存储器读写一块信息所需要的总时间 读写一块总时间TB=平均找道时间Ts+平均等待时间Tw +读写传输时间Tt 读写一块总时间TB=平均找道时间+平均等待时间+读写传输时间=Ts+Tw+Tt 1）Tw 设磁盘每秒r转，每条磁道N个字，则数据传输率=rN个字/秒 转一周的时间=1/r,所以 Tw =1/2*(1/r)=1/(2r) 2）Tt 又设每块的字数是n,一旦读写头定位在该块，则Tt≈n/(rN)秒 所以TB=Ts+ 1/(2r)+ n/(rN) 秒 3.采用串行接口进行7位ASCII码传送，带有一位奇偶校验位、一位起始位和一位停止位，当波特9600波特时，字符传送率是 9600波特=9600bit/秒 =9600 bit*(1字符/10bit)/秒 =960字符/秒 4．某总线在一个总线周期中并行传送8个字节的信息，设一个总线周期等于一个总线时钟周期，总线时钟频率为70MHz,求总线带宽 Dr=8字节/T秒=8*70*10^6≈420MB/秒 5.某机器CPU中有16个寄存器，运行某中断处理程序时，仅用到其中的2个寄存器，请问响应中断而进入该中断处理程序时是否将通用寄存器内容保存到主存中去需保存几个寄存器 要将通用寄存器内容保存到主存中去。 只要保存中断处理程序用到的那2个寄存器的内容。 1.已知cache的存储周期是40ns,主存存储周期200ns, cache/主存系统平均50ns,求cache的命中率访问n个字，设命中率为H cache/主存系统的平均访问时间 =命中cache的时间+不命中cache的主存访问时间 =H*Tc+(1-H)*Tm =H*40+(1-H)*200 =50
内部资料，转载请注明出处，谢谢合作。 说明CPU中的主要寄存器及其功能。 解： （1）指令寄存器（IR）：用来保存当前正在执行的一条指令。 （2）程序计数器（PC）：用来确定下一条指令的地址。 （3）地址寄存器（AR）：用来保存当前CPU所访问的内存单元的地址。 （4）缓冲寄存器（DR）：<1>作为CPU和内存、外部设备之间信息传送的中转站。 <2>补偿CPU和内存、外围设备之间在操作速度上的差 别。 <3>在单累加器结构的运算器中，缓冲寄存器还可兼作为 操作数寄存器。 （5）通用寄存器（AC）：当运算器的算术逻辑单元（ALU）执行全部算术和逻辑运算时，为ALU提供一个工作区。 （6）状态条件寄存器：保存由算术指令和逻辑指令运行或测试的结果建立的各种条件码内容。除此之外，还保存中断和系统工作状态等信息，以便使CPU和系统 能及时了解机器运行状态和程序运行状态。 主存储器的性能指标有哪些？含义是什么？ 1.解：主存储器的性能指标主要是存储容量、存取时间、存储周期、存储器带宽。 存储容量：一个存储器中可以容纳的存储单元总数。 存取时间：又称存储器访问时间，是指从启动一次存储器操作到完成该操作 所经历的时间。 存储周期：是指连续启动两次独立的存储操作（如连续两次读操作）所需间 隔的最小时间。 存储器带宽：在单位时间中主存传输数据的速率。 1.什么叫指令？什么叫微指令？二者有什么关系？ 指令，即指机器指令。每一条指令可以完成一个独立的算术运算或逻辑运算操作。控制部件通过控制线向执行部件发出各种控制命令，通常把这种控制命令叫做微命令，而一组实现一定操作功能的微命令的组合，构成一条微指令。许多条微指令组成的序列构成了微程序，微程序则完成对指令的解释执行。 2.说明机器周期、时钟周期、指令周期之间的关系。 指令周期是指取出并执行一条指令的时间，指令周期常常用若干个CPU周期数来表示，CPU 周期也称为机器周期，而一个CPU周期又包含若干个时钟周期（也称为节拍脉冲或T周期）。 1.CPU响应中断应具备哪些条件？ 应具备： （1）在CPU内部设置的中断允许触发器必须是开放的。 （2）外设有中断请求时，中断请求触发器必须处于“1”状态，保持中断请
一、填空题 1．对存储器的要求是速度快，_容量大_____，_价位低_____。为了解决这方面的矛盾，计算机采用多级存储体系结构。 2．指令系统是表征一台计算机__性能__的重要因素，它的____格式__和___功能___不仅直接影响到机器的硬件结构而且也影响到系统软件。 3．CPU中至少有如下六类寄存器__指令____寄存器，__程序_计数器，_地址__寄存器，通用寄存器，状态条件寄存器，缓冲寄存器。 4．完成一条指令一般分为取指周期和执行周期，前者完成取指令和分析指令操作，后者完成执行指令操作。 5．常见的数据传送类指令的功能可实现寄存器和寄存器之间，或寄存器和存储器之间的数据传送。 6．微指令格式可分为垂直型和水平型两类，其中垂直型微指令用较长的微程序结构换取较短的微指令结构。 7．对于一条隐含寻址的算术运算指令，其指令字中不明确给出操作数的地址，其中一个操作数通常隐含在累加器中 8．设浮点数阶码为8位（含1位阶符），尾数为24位（含1位数符），则32位二进制补码浮点规格化数对应的十进制真值范围是：最大正数为 2^127(1-2^－23) ，最小正数为 2^－129 ，最大负数为 2^－128(-2^－1-2^－23) ，最小负数为 -2^127 。 9．某小数定点机，字长8位（含1位符号位），当机器数分别采用原码、补码和反码时，其对应的真值范围分别是 -127/128 ～+127/128 -1 ～+127/128 -127/128 ～+127/128 （均用十进制表示）。 10．在DMA方式中，CPU和DMA控制器通常采用三种方法来分时使用主存，它们是停止CPU访问主存、周期挪用和DMA和CPU交替访问主存。 11．设 n = 8 （不包括符号位），则原码一位乘需做 8 次移位和最多 8 次加法，补码Booth算法需做 8 次移位和最多 9 次加法。 12．设浮点数阶码为8位（含1位阶符），尾数为24位（含1位数符），则32位二进制补码浮点规格化数对应的十进制真值范围是：最大正数为，最小正数为，最大负数为，最小负数为。 13．一个总线传输周期包括申请分配阶段、寻址阶段、传输阶段和结束阶段四个阶段。 14．CPU采用同步控制方式时，控制器使用机器周期和节拍组成的多极时序系统。
广东商学院华商学院 实验报告 课程名称计算机应用基础 实验项目名称Word综合练习 班级 实验室名称（或课室） 专业 任课教师黄晓兰 学号： 姓名： 实验日期：年月日
姓名实验报告成绩 评语： 指导教师（签名） 年月日说明：指导教师评分后，实验报告交院（系）办公室保存。
实验报告 一、实验目的 运用Word 2003的整个章节中各知识，综合对文档进行编辑排版。 二、实验原理 （实验教程P41，使用那些功能） 三、实验设备和软件 （1）硬件要求： P4微型计算机，内部组成局域网。 （2）软件要求： 操作系统：中文Windows XP、中文Office Word2003。 四、实验步骤 （自己根据你的完成过程，列出步骤，参照实验教程P42四） 五、实验结果 （另附一页） 六、实验总结 （通过这次实验你学到什么）
实验报告要求： ●实验报告可参照如下内容格式写作：实验目的、实验原理、实验设备、 实验步骤、实验结果。 ●题材自定，但要求内容健康向上。要求内容要有一定主题，体现一定 风格。可参考实验结果内容。
专访：访美国华人金融协会理事、芝加哥机构资本副高海 华网芝加哥3月29日电 （记者 朱诸 张保平） 国华人金融协会理事、芝加哥机构资本副总裁高海29日在接受新华社记者专访时表示，这次日本大地震对日本经济更多的是一种短期的干扰，不会对日本经济的长期走势产生重大影响；同时，由于日本对目前世界经济增量的贡献有限，因此也不会对全球经济的发展产生太大影响。 高海说，由于地震会造成当地厂房的破坏，因此可能会使得日本某些制造行业——如汽车和汽车零配件、半 导体及芯片等——短期压力加剧。 但历史经验表明，这些行业通常会在地震发生之后的两至三个季度内出现下滑，之后又会迎来一轮强劲反弹，因为日本制造业的需求主体主要分布在世界其他国家，这些需求并没有太大变化，因此在厂房检修或者重建之后，那些被滞后的需求还会回来，所以短期之内会呈现明显的“V”型反弹。 高海说，具体来看，在这些受到影响的行业中，日本核电行业受到的冲击最大，因为这次核危机给日本以及 全球发展核电的国家敲响了警钟。目前日本电力供应有约30％依赖于核电，此外，作为一个以出口为主的经济，日本的制造业对电能的依赖也比较大，如果三分之一的供电受到影响，那么短期内对这些制造业的冲击也是很严重的。 另外，对于一些替换性较高的行业，如重型机械制造业，如果调整的周期过长，导致客户需求转移，也会对这些行业造成冲击。“比如日立和小松，如果耽误的时间太长，而国外的客户又急需使用，因此只能转向其他国家的生产商购买，而且这些产品均伴随相关配套产品和服务，如维修保养，一旦转移，就很难改变，”高海说。 “长远来看，”长期投资亚洲金融市场的高海说，“对日本经济影响最大的两个因素，一个是人口增长，一个是生产力，而这两方面现在都在朝着不利于经济的方向发展。首先是日本的人口数量一直在下降，同时日本的生产力也在上世纪80年代达到顶峰之后开始走下坡路，而且正在被其他国家赶超。”高海说，改变不了的，因此，日本经济长期来看还会维持向下走的趋势。 另外，这次地震也对世界其他国家的一些行业造成了一定影响。据报道，美国通用汽车公司已经关闭了路易斯安那的一家卡车制造工厂，者削减产量。 对此，高海说方面出现问题，可能会影响到美国今年的汽车生产和销售。” “但是这种供应方面的短缺都不会是大问题，只要需求方面保持稳定，高海说。 全球GDP 增量里，日本占的比重并不是很高，也不会产生太大影响。 同时，高海还说，由于日本外债比例不高，大部分债券被本国企业和居民持有，所以即使地震重建需要从国外借债，也不会对日本的主权信用产生实质性的影响，所以不会引发类似欧洲的债务危机。 美
计算机组成原理期中测试题参考答案 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
五邑大学期中试卷参考答案 学期： 2014 至 2015 学年度 第 1 学期 课程： 计算机组成原理 课程代号： 0800200 使用班级：130801~120802、130803 一、 单项选择题 1. 计算机各组成部件的相互连接方式，从早期以运算器为中心，发展到现在的以 D 为中心。 A ．控制器 B ．运算器 C ．存储器 D ．CPU 2. 下列不同进位计数制的数中，最大的数是 B 。 A ．2 B ．8 C ．10 D ．16 3. 电子计算机技术在半个世纪中虽有很大的进步，但至今其运行仍遵循着一位科学家提出的基本 原理。他就是 D 。 A ．牛顿 B ．爱因斯坦 C ．爱迪生 D ．冯·诺依曼 4. 一个含符号16位的补码机器数的表示范围是（ B ）。 A ．-215-1 ~ +215-1 B ．-215 ~ +215 -1 C ．-216-1 ~ +216-1 D ．-216 ~ +216-1 5. 采用单符号法判定补码加减运算溢出的法则是 C A ．进位是1溢出 B ．进位是0无溢出 C ．符号位与次高位进位状态相同无溢出 D ．符号位与次高位进位状态相异无溢出 6. ___D_____。 A ．未出现错误 B ．最低位出错 C ．出现奇数位错 D ．未出现错误或出现偶数位错 7. 寻址512K ×8 存储器所需最少的地址线（ C ） A ．9 B ．11 C ．19 D ．21 8. 静态RAM 的特点是____C____。 A ．工作时存储内容不变 B ．断电后存储内容不变 C ．不需刷新 D ．不需电源提供电流 9. 主存到cache 的映射不需要替换策略的是（ A ）。

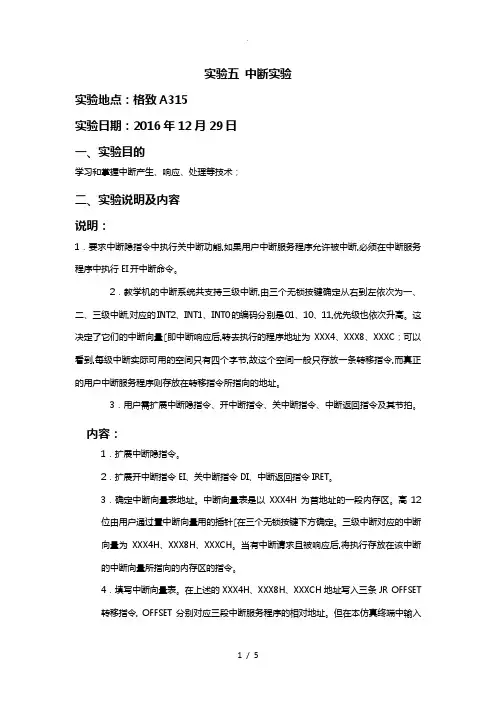

实验五中断实验 实验地点：格致A315 实验日期：2016年12月29日 一、实验目的 学习和掌握中断产生、响应、处理等技术； 二、实验说明及内容 说明： 1．要求中断隐指令中执行关中断功能，如果用户中断服务程序允许被中断，必须在中断服务程序中执行EI开中断命令。 2．教学机的中断系统共支持三级中断，由三个无锁按键确定从右到左依次为一、二、三级中断，对应的INT2、INT1、INT0的编码分别是01、10、11，优先级也依次升高。这决定了它们的中断向量（即中断响应后，转去执行的程序地址）为XXX4、XXX8、XXXC；可以看到，每级中断实际可用的空间只有四个字节，故这个空间一般只存放一条转移指令，而真正的用户中断服务程序则存放在转移指令所指向的地址。 3．用户需扩展中断隐指令、开中断指令、关中断指令、中断返回指令及其节拍。内容： 1．扩展中断隐指令。 2．扩展开中断指令EI、关中断指令DI、中断返回指令IRET。 3．确定中断向量表地址。中断向量表是以XXX4H为首地址的一段内存区。高12位由用户通过置中断向量用的插针（在三个无锁按键下方）确定。三级中断对应的中断向量为XXX4H、XXX8H、XXXCH。当有中断请求且被响应后，将执行存放在该中断的中断向量所指向的内存区的指令。 4．填写中断向量表。在上述的XXX4H、XXX8H、XXXCH地址写入三条JR OFFSET转移指令，OFFSET分别对应三段中断服务程序的相对地址。但在本仿真终端中输入时，用户不需要计算偏移量，直接输入要转向的绝对地址即可。 5．编写中断服务程序。中断服务程序可以放在中断向量表之后，中断服务程序可实现在程序正常运行时在计算机屏幕上显示与优先级相对应的不同字符； 6．编写主程序。可编写一死循环程序，等待中断；
