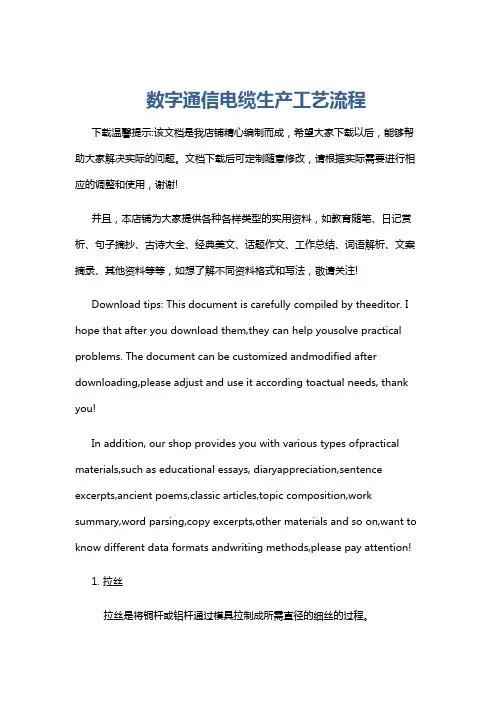

数字通信电缆生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 拉丝拉丝是将铜杆或铝杆通过模具拉制成所需直径的细丝的过程。

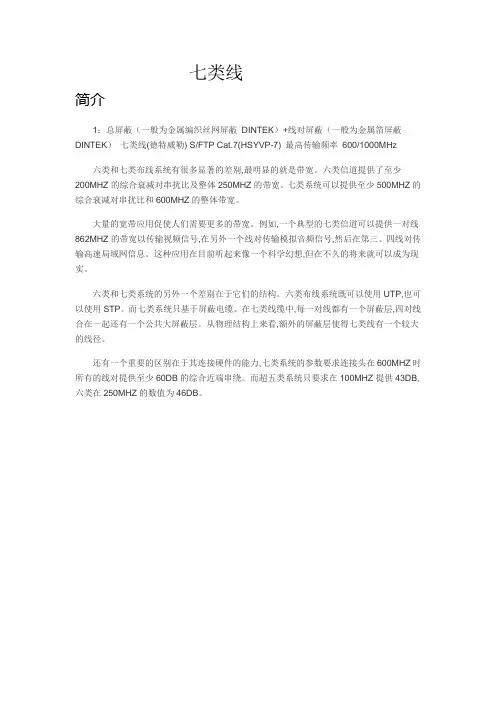

七类线
简介
1：总屏蔽（一般为金属编织丝网屏蔽DINTEK）+线对屏蔽（一般为金属箔屏蔽DINTEK）七类线(德特威勒) S/FTP Cat.7(HSYVP-7) 最高传输频率600/1000MHz
六类和七类布线系统有很多显著的差别,最明显的就是带宽。
六类信道提供了至少
200MHZ的综合衰减对串扰比及整体250MHZ的带宽。
七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。
大量的宽带应用促使人们需要更多的带宽。
例如,一个典型的七类信道可以提供一对线862MHZ的带宽以传输视频信号,在另外一个线对传输模拟音频信号,然后在第三、四线对传输高速局域网信息。
这种应用在目前听起来像一个科学幻想,但在不久的将来就可以成为现实。
六类和七类系统的另外一个差别在于它们的结构。
六类布线系统既可以使用UTP,也可以使用STP。
而七类系统只基于屏蔽电缆。
在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。
从物理结构上来看,额外的屏蔽层使得七类线有一个较大的线径。
还有一个重要的区别在于其连接硬件的能力,七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。
而超五类系统只要求在100MHZ提供43DB,六类在250MHZ的数值为46DB。

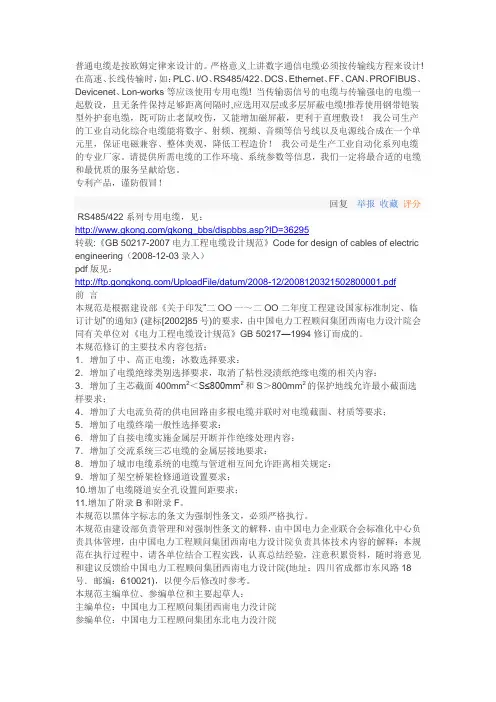

普通电缆是按欧姆定律来设计的。
严格意义上讲数字通信电缆必须按传输线方程来设计!在高速、长线传输时，如：PLC、I/O、RS485/422、DCS、Ethernet、FF、CAN、PROFIBUS、Devicenet、Lon-works等应该使用专用电缆! 当传输弱信号的电缆与传输强电的电缆一起敷设，且无条件保持足够距离间隔时,应选用双层或多层屏蔽电缆!推荐使用钢带铠装型外护套电缆，既可防止老鼠咬伤，又能增加磁屏蔽，更利于直埋敷设！我公司生产的工业自动化综合电缆能将数字、射频、视频、音频等信号线以及电源线合成在一个单元里，保证电磁兼容、整体美观，降低工程造价！我公司是生产工业自动化系列电缆的专业厂家。
请提供所需电缆的工作环境、系统参数等信息，我们一定将最合适的电缆和最优质的服务呈献给您。
专利产品，谨防假冒！回复举报收藏评分 RS485/422系列专用电缆，见：/gkong_bbs/dispbbs.asp?ID=36295转载:《GB 50217-2007电力工程电缆设计规范》Code for design of cables of electric engineering（2008-12-03录入）pdf版见：/UploadFile/datum/2008-12/2008120321502800001.pdf前言本规范是根据建设部《关于印发“二OO一～二OO二年度工程建设国家标准制定、临订计划”的通知》(建标[2002]85号)的要求，由中国电力工程顾问集团西南电力设汁院会同有关单位对《电力工程电缆设计规范》GB 50217—1994修订而成的。
本规范修订的主要技术内容包括：1．增加了中、高正电缆；冰数选择要求：2．增加了电缆绝缘类别选择要求，取消了粘性浸渍纸绝缘电缆的相关内容：3．增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选样要求；4．增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5．增加了电缆终端一般性选择要求：6．增加了自接电缆实施金属层开断并作绝缘处理内容：7．增加了交流系统三芯电缆的金属层接地要求：8．增加了城市电缆系统的电缆与管道相互间允许距离相关规定：9．增加了架空桥架检修通道设置要求；10.增加了电缆隧道安全孔设置间距要求；11.增加了附录B和附录F。
数据电缆自编教材数据电缆一、什么是数据电缆？数据电缆全称叫数字通信用对绞或星绞多芯对称电缆。
高速数字通信电缆是传统电话电缆的升级换代产品，是我国光电线缆的重点开发项目的长线产品，也是国际上最新发展、增长迅速、需求旺盛的热门产品，能适应电信网的数字化、综合化、宽带化、智能化发展方向的新需求，将微电子技术、计算机技术、网络技术引入传统的电信领域，代表着通信电缆的最新发展方向，在数据通信、计算机联网以及其它多媒体网络中有广泛的应用。
特别是近年以来，智能化大楼在我国的普遍兴起，大量使用这种新型电缆作为大楼的综合布线，可将电话、传真、电子邮件、可视电话、会议电视、闭路电视、计算机联网、防火防盗报警、空调及照明等设备的自动化控制等多种功能集中于一套布线系统，实现信息共享和管理自动化，避免多个系统的重复布线，便于电子及通信设备的增减和搬迁，提高布线系统的灵活性，并且可和外界信息高速公路接通而上网漫游于全球化的信息海洋，享受因特网的各种新服务。
由于信息技术的飞跃发展，电脑运行速度越来越快，网络用户越来越多，新的高速应用如Intranet(企业内部网)、立体影象、多媒体编程、桌面视频、计算机辅助设计（CAD）、数据库、虚拟现实应用等的普及，再考虑布线系统寿命15年的需求，对于目前综合布线系统，五类电缆已显得无法满足高速网络的要求，因而不少新组建的网络系统采用六类电缆来敷设。
二、数据电缆发展我国数据电缆的发展历史还不到20年，从IEC61156－1~4：1995标准的发布到现在却经历了好几个阶段。
我国也是在1995年开始引进数据缆生产设备和生产技术，那个时候还仅仅满足在五类缆的要求。
由于信息技术的迅速发展对网络提出了越来越高的要求，从传统的音频（4千赫带宽）或载波（1兆赫带宽）的对绞铜芯电话电缆发展到今日能开通600兆赫带宽的铜对绞数据电缆，显示了巨大的技术进步。
这对数据电缆的制造精度和传输性能提出了更高的要求，没有先进的生产设备、成熟的工艺和优良的材料，是难于达到质量优良、稳定的产品。
数据电缆的结构设计和性能控制概论目录第一章概述第二章数据电缆主要性能指标控制2.1 衰减2.2 串音2.3 阻抗和回波损耗2.4 相延时和时延差第三章网线在TIA/EIA 568.B2 与TIA/EIA 568.A中色对连接的差别第一章概述我们一舟生产的数据电缆主要有UTP 5E、FTP 5E、U/UTP 5E、SFTP 5E、UTP 6、FTP 6、UTP 6A、CAT 3多对数电缆等常见的高频对称电缆。
这些电缆都是采用单线对绞、对绞线成缆的结构。
在这里，我分别对这种电缆结构作详细地分析。
我们公司采用高速串联机以1200-1400m/min的速度高效率的生产出绝缘芯线。
然后根据不同线对的识别标志、绝缘厚度和导体直径将芯线有规则的绞合成一定节距的对绞线。
数据电缆的线芯在工作状态下产生开放的电磁场。
开放的电磁场将按照信号电流频率从低频到高频对外释放电磁能。
也就是说，本来用于信号传输的电能以电磁场能的形式向网络线路周边的空间布点的释放出去。
如果这些能量不经过必要的装置给予回笼那么用于传输信息的电流能量将迅速衰竭从而使信号强度无法与各种原因产生的噪音识别。
同时因为电流能量衰竭也会使电子克服电阻壁垒的能力减弱，从而使信息传递减速。
一旦信源到信宿的超过5120纳秒，那么信息处理器就会把脉冲信号识别为反射脉冲信号而不予处理。
也就是说网络传递信息的功能失去了。
因此，我们要采用必要的工艺设计来解决开放电磁场带来的这些影响。
对绞结构普遍应用于数据电缆生产。
在我们已经能够投产的CAT 7 UTP电缆中我们采用的也是对绞线外拖包铝箔的屏蔽结构。
在处理开放电磁场问题上，我们目前采用的是对绞结构和金属层（带、网）结构。
在电磁场理论中，针对开放电磁场能量控制问题，大部分采用的是屏蔽和电磁场能量集中和均化的理论。
在电缆设计中我们都能用到。
后面第三部分中我还要详细论述屏蔽结构。
为什么采用对绞结构能够有效的控制开放电磁场的能量释放呢？数据电缆中采用的细铜导体是这个开放电磁场中的两个电极。
数字通信用电缆生产中质量控制和分析近年来，随着现代信息技术的发展，数字通信用电缆在传输和转换数据方面显得越来越重要。
它们提供了一种可靠的、经济的制造电缆的解决方案，为数据的传输提供了极高的安全性和可靠性。
面对电缆市场的竞争日益激烈，如何保证数字通信用电缆产品质量，它们才能够在市场上得到更好的发展，质量控制和分析就显得非常重要。
一般来说，数字通信用电缆生产的质量控制与传统的塑料电缆不同，它们的标准更加严格。
在生产过程中，原材料的审查、过程控制和检测都是必不可少的，只有这样才能够确保数字通信用电缆产品的质量。
原材料审查首先必须满足行业标准，确保产品的基本原料质量；接着是过程控制，重点确保生产过程中环节的控制，包括电流负载、导热量、导磁量、导电量等；接下来是检测，最基本的检测原则就是确保每一条电缆都完全符合标准要求，特别是有关电缆的抗拉力、电阻、抗压强度等指标，这些指标是安全使用电缆的必备条件。
此外，在数字通信用电缆生产中，还需要对产品进行不同程度的分析，以确保电缆质量。
其中最重要的是化学分析，通过测定电缆中的主要元素，可以判断电缆的特定功能；绝缘层的绝缘测试，可以用来确定其耐热性和绝缘性能；抗电压测试可以测试其电磁屏蔽性能；机械强度测试可以测试其机械强度和耐用性；对线芯的层次性分析，判断其芯数、线径和外观质量等。
总而言之，数字通信用电缆生产的质量控制和分析，不仅可以确保产品质量，更重要的是确保用户的安全使用，以确保数字通信用电缆的长期发展和持续发展。
【结语】数字通信用电缆的生产质量绝对不能忽视，质量控制和分析是保证安全使用的重要步骤，从原材料到检测，都要符合行业标准。
生产数字通信用电缆的企业要努力提高质量，以确保产品的可靠性。

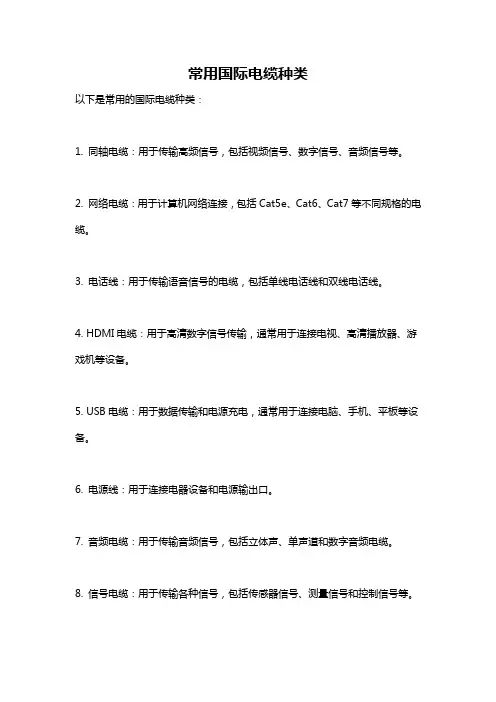

常用国际电缆种类
以下是常用的国际电缆种类：
1. 同轴电缆：用于传输高频信号，包括视频信号、数字信号、音频信号等。
2. 网络电缆：用于计算机网络连接，包括Cat5e、Cat6、Cat7等不同规格的电缆。
3. 电话线：用于传输语音信号的电缆，包括单线电话线和双线电话线。
4. HDMI电缆：用于高清数字信号传输，通常用于连接电视、高清播放器、游戏机等设备。
5. USB电缆：用于数据传输和电源充电，通常用于连接电脑、手机、平板等设备。
6. 电源线：用于连接电器设备和电源输出口。
7. 音频电缆：用于传输音频信号，包括立体声、单声道和数字音频电缆。
8. 信号电缆：用于传输各种信号，包括传感器信号、测量信号和控制信号等。
9. 光纤电缆：用于传输光信号，包括单模光纤和多模光纤。
10. 高压电缆：用于传输高压电能，包括输电线路、变电站内部电缆等。

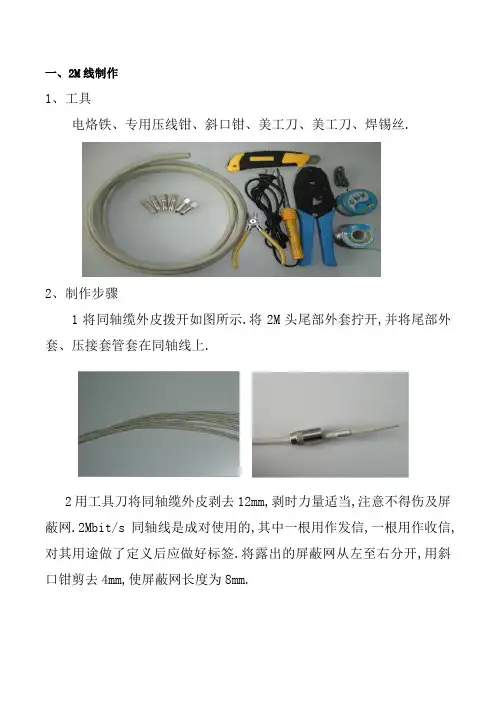

一、2M线制作1、工具电烙铁、专用压线钳、斜口钳、美工刀、美工刀、焊锡丝.2、制作步骤1将同轴缆外皮拨开如图所示.将2M头尾部外套拧开,并将尾部外套、压接套管套在同轴线上.2用工具刀将同轴缆外皮剥去12mm,剥时力量适当,注意不得伤及屏蔽网.2Mbit/s同轴线是成对使用的,其中一根用作发信,一根用作收信,对其用途做了定义后应做好标签.将露出的屏蔽网从左至右分开,用斜口钳剪去4mm,使屏蔽网长度为8mm.用工具刀将内绝缘层剥去2mm,注意不要伤及同轴缆芯线,将剥好的同轴线穿入同轴插头压接套管内.将同轴缆芯线插入同轴体铜芯杆,涂少许焊锡膏在同轴芯线上,用电烙铁沾锡点焊,焊接时间不得太长,以免破坏内绝缘,导致同轴芯线接地,要求焊点光滑、整洁、不虚焊.注意：焊接时确保焊锡充分融化,并且焊点大小适中,及不虚焊由部导致同轴芯线与同轴体短路.将屏蔽层贴附在同轴体接地管上,使屏蔽网尽可能大面积的与接地管接触,将压接套管套在屏蔽网上,保持压接套管与接地管留有1mm 的距离,并保证屏蔽层不超出导压接管.用压线钳将压接管与接地管充分压接,但用力适当,不得压裂接地管.压好后将同轴插头外套旋紧在同轴体上,用万用表测试是否有短路.二、RJ45水晶头制作1、标准现在最常用的标准是：TIA/EAI 568B,还有一种是TIA/EAI 568A.他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为如下：TIA/EIA-568B:1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕TIA/EIA-568A:1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据.100BASE-T4RJ-45对双绞线网线接法的规定如下：1、2用于发送,3、6用于接收,4、5,7、8是双向线.1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞.根据网线两端水晶头做法是否相同,有两种网线接法.直通线：网线两端水晶头做法相同,都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于：PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线：网线两端水晶头做法不相同,一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于：PC网卡到PC网卡,HUB普通口到HUB普通口.2、工具网线钳、测试仪3、制作步骤首先将网线外皮剥去2到3公分,注意不要伤到里面的网线.将网线分开,按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好.排列好顺序后,用网线钳将网线剪齐留公分左右.将剪齐的网线插到水晶头里面,注意水晶头带铜片一面向上.网线插到水晶头后用网线钳将水晶头压好.将网线另一端也做好水晶头,用测线仪测试一下能不能通.三、BNC视频头制作1、工具电烙铁、剥线钳、焊锡、美工刀.2、制作步骤拧开BNC视频头,把BNC视频头套筒先套进同轴线,用美工刀将同轴电缆外层保护套剥去,小心不要割伤金属屏蔽线,再将芯线外的透明绝缘层剥去,使芯线裸露.将金属屏蔽线割去一部分,不要割伤绝缘层,不要留毛刺,保留的部分理顺拧成一股.留下的金属屏蔽线和信号线长度根据BNC头来确定,不能有“断”和“短”的情况.线缆剥好后,将BNC接口接到线缆上,信号线和金属屏蔽线分别上好,卡箍用剥线钳卡紧到外层胶皮上.用电烙铁和焊锡焊接金属屏蔽线和信号线,整体焊接不能出现虚焊或毛刺,焊点要光滑,信号线焊点不能碰到地线.焊接完成后检查有无短路.套上套管,制作完成.四、导线接头连接导线连接的质量直接关系到整个线路能否安全可靠地长期运行.对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好.需连接的导线种类和连接形式不同,其连接的方法也不同.通信系统使用的导线多为铜芯线,常用绞合连接方法,绞合连接是指将需连接导线的芯线直接紧密绞合在一起.连接前应小心地剥除导线连接部位的绝缘层,注意不可损伤其芯线.1、单股铜导线的直接连接1小截面单股铜导线连接方法：先将两导线的芯线线头作X形交叉,再将它们相互缠绕2～3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可.2大截面单股铜导线连接方法：先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可.3不同截面单股铜导线连接方法：先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈,然后将粗导线芯线的线头折回紧压在缠绕层上,再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可.2、单股铜导线的分支连接1单股铜导线的T字分支连接,将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可.对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕5～8圈后剪去多余线头即可.2单股铜导线的十字分支连接,将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可.可以将上下支路芯线的线头向一个方向缠绕,也可以向左右两个方向缠绕.3、多股铜导线的直接连接1多股铜导线的直接连接.首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约1/3芯线绞合拧紧,而将其余2/3芯线成伞状散开,另一根需连接的导线芯线也如此处理.接着将两伞状芯线相对着互相插入后捏平芯线,然后将每一边的芯线线头分作3组,先将某一边的第1组线头翘起并紧密缠绕在芯线上,再将第2组线头翘起并紧密缠绕在芯线上,最后将第3组线头翘起并紧密缠绕在芯线上.以同样方法缠绕另一边的线头.2多股铜导线的分支连接.多股铜导线的T字分支连接有两种方法： a 将支路芯线90°折弯后与干路芯线并行,然后将线头折回并紧密缠绕在芯线上即可.b 将支路芯线靠近绝缘层的约1/8芯线绞合拧紧,其余7/8芯线分为两组,一组插入干路芯线当中,另一组放在干路芯线前面,并朝右边缠绕4～5圈.再将插入干路芯线当中的那一组朝左边缠绕4～5圈.4、单股铜导线与多股铜导线的连接先将多股导线的芯线绞合拧紧成单股状,再将其紧密缠绕在单股导线的芯线上5～8圈,最后将单股芯线线头折回并压紧在缠绕部位即可.5、同一方向的导线的连接对于单股导线,可将一根导线的芯线紧密缠绕在其他导线的芯线上,再将其他芯线的线头折回压紧即可.对于多股导线,可将两根导线的芯线互相交叉,然后绞合拧紧即可.对于单股导线与多股导线的连接,可将多股导线的芯线紧密缠绕在单股导线的芯线上,再将单股芯线的线头折回压紧即可.6、双芯或多芯电线电缆的连接双芯护套线、三芯护套线或电缆、多芯电缆在连接时,应注意尽可能将各芯线的连接点互相错开位置,可以更好地防止线间漏电或短路.7、导线连接处的绝缘处理为了进行连接,导线连接处的绝缘层已被去除.导线连接完成后,必须对所有绝缘层已被去除的部位进行绝缘处理,以恢复导线的绝缘性能,恢复后的绝缘强度应不低于导线原有的绝缘强度.导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎.一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等.绝缘胶带的宽度常用20mm的,使用较为方便.1一般导线接头的绝缘处理一字形连接的导线接头可按下图所示进行绝缘处理,先包缠一层黄蜡带,再包缠一层黑胶布带.将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠,包缠两圈后进入剥除了绝缘层的芯线部分 a.包缠时黄蜡带应与导线成55°左右倾斜角,每圈压叠带宽的1/2b,直至包缠到接头右边两圈距离的完好绝缘层处.然后将黑胶布带接在黄蜡带的尾端,按另一斜叠方向从右向左包缠c、图d,仍每圈压叠带宽的1/2,直至将黄蜡带完全包缠住.包缠处理中应用力拉紧胶带,注意不可稀疏,更不能露出芯线,以确保绝缘质量和用电安全.对于220V线路,也可不用黄蜡带,只用黑胶布带或塑料胶带包缠两层.在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带.2T字分支接头的绝缘处理导线分支接头的绝缘处理基本方法同上,T字分支接头的包缠方向如图所示,走一个T字形的来回,使每根导线上都包缠两层绝缘胶带,每根导线都应包缠到完好绝缘层的两倍胶带宽度处.3十字分支接头的绝缘处理对导线的十字分支接头进行绝缘处理时,包缠方向如图所示,走一个十字形的来回,使每根导线上都包缠两层绝缘胶带,每根导线也都应包缠到完好绝缘层的两倍胶带宽度处.五、馈线接头制作1、准备制作馈线接头选取合适的长度和位置15厘米制作接头,将多余的馈线用细齿小手锯锯掉.确定制作接头段的馈线没有弯曲的情况,对不直的部分需校直,校直段馈线的长度不小于15厘米.2、剥除馈线外皮及切割馈线选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置,用馈线切割刀或用美工刀在该处的馈线外皮进行环切,用手轻压馈线刀,按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳,应尽量避免切伤馈线外导体.从环切处开始向外将这小段馈线皮剥掉.3、馈线接口处理用小金属刷将刚切好的馈线端进行清洁,如有毛刺的则用锉刀锉平,用钢刷将金属导体内的和表面的碎屑清理干净,然后再取一小块防水胶,对切割口进行粘贴,吸附更细小的金属碎屑.使用专用的接头扩孔器或一字螺丝刀,顺时针旋转2到3圈对馈线口做扩孔和定型.用一字螺丝刀小心的将清理后的馈线端的绝缘层边缘,与馈线的外导体成45°角向内导体方向环绕一圈压开.4、安装连接器后套5、安装连接器前套先用手将接头的前端外套件和后端面内套件拧紧,需要注意的是,拧紧的过程中外套件须固定不动,只旋转套在馈线端的内导体,待手拧紧后,再用扳手将接头拧紧,拧紧的方法仍然是旋转内套件,外套件用扳手夹紧固定,直到将接头两边紧密连接到位.如果旋转连接器前套件,在拧动过程中连接器前套件内导体与馈线内导体因摩擦而产生的金属碎屑容易残存在两者接触面之间,影响馈线的电气性能.。

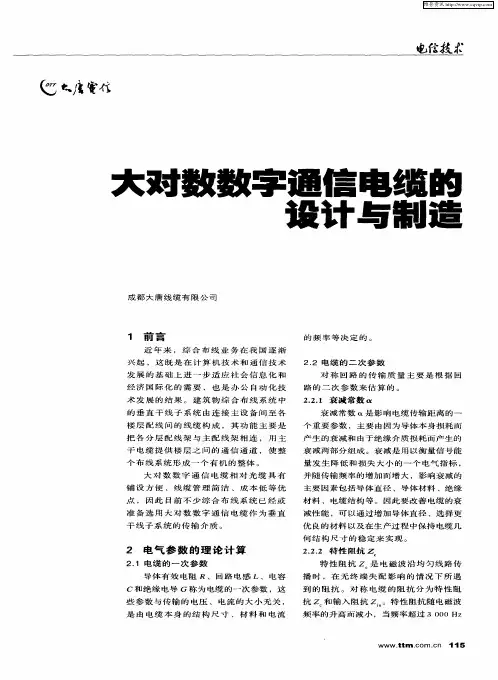

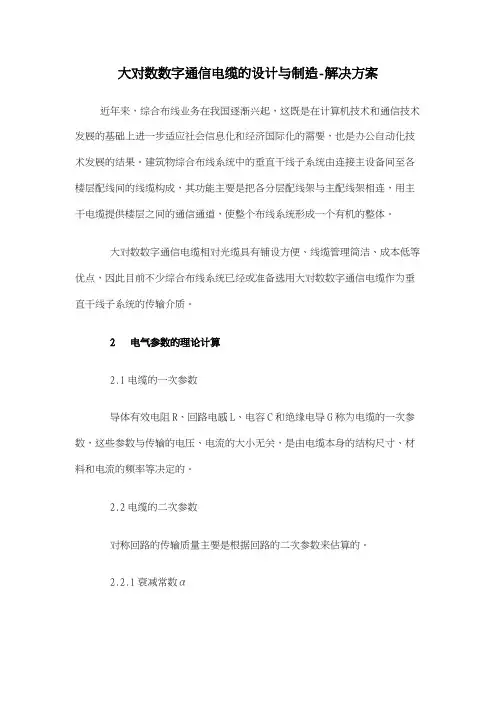

大对数数字通信电缆的设计与制造-解决方案近年来，综合布线业务在我国逐渐兴起，这既是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济国际化的需要，也是办公自动化技术发展的结果。
建筑物综合布线系统中的垂直干线子系统由连接主设备间至各楼层配线间的线缆构成，其功能主要是把各分层配线架与主配线架相连，用主干电缆提供楼层之间的通信通道，使整个布线系统形成一个有机的整体。
大对数数字通信电缆相对光缆具有铺设方便、线缆管理简洁、成本低等优点，因此目前不少综合布线系统已经或准备选用大对数数字通信电缆作为垂直干线子系统的传输介质。
2电气参数的理论计算2.1电缆的一次参数导体有效电阻R、回路电感L、电容C和绝缘电导G称为电缆的一次参数，这些参数与传输的电压、电流的大小无关，是由电缆本身的结构尺寸、材料和电流的频率等决定的。
2.2电缆的二次参数对称回路的传输质量主要是根据回路的二次参数来估算的。
2.2.1衰减常数α衰减常数α是影响电缆传输距离的一个重要参数，主要由因为导体本身损耗而产生的衰减和由于绝缘介质损耗而产生的衰减两部分组成。
衰减是用以衡量信号能量发生降低和损失大小的一个电气指标，并随传输频率的增加而增大，影响衰减的主要因素包括导体直径、导体材料、绝缘材料、电缆结构等。
因此要改善电缆的衰减性能，可以通过增加导体直径、选择更优良的材料以及在生产过程中保持电缆几何结构尺寸的稳定来实现。
2.2.2特性阻抗Zc特性阻抗Zc是电磁波沿均匀线路传播时，在无终端失配影响的情况下所遇到的阻抗。
对称电缆的阻抗分为特性阻抗Zc和输入阻抗Zin。
特性阻抗随电磁波频率的升高而减小，当频率超过3000Hz后，特性阻抗值就不再变化，此时输入阻抗Zin受电缆结构因素的影响，入射信号的反射波围绕特性阻抗Zc上下波动。
影响阻抗的因素有：电缆总绞入率、导体直径、导体中心间距以及组合绝缘介质的等效介电常数，这些参数都是电缆的结构因素，控制好这4个结构因素的均匀性和稳定性，电缆在每段上阻抗值的波动范围就能控制到最小。
数字通信电缆根本知识〔普及教育版〕一．通信形式１．传统通信：是用人力和自然力为主完成的通信，是人类经过了几千年的通信方式，邮政属于此类。
２．模拟通信：自从贝尔创造以后，已经有一百多年的历史，以电流的大小、强弱为根底进行模拟传输所使用的通信方式。
３．数字通信：上世纪八十年代逐步推广，是把信号编成二进制数码进行传输的一种通信方法。
４光通信：已经开始大规模推行，是利用光波进行传输通信信号的通信方法。
目前的通信形势是模拟通信逐步退出，数字通信已经全面占领高端通信领域，光通信目前只局限于光传输领域，长途传输已经是光缆一统天下，但要全面实行真正意义上的光通信至少还需要几十年的时间，接入线及短距离的传输线越来越多地采用数字电缆。
所以数字电缆还有一段较长的寿命期，值得很好地开发和运用。
二．数字电缆是从市话电缆提高开展而来的。
俗称“数据电缆〞和“网线〞。
根据所能传输的最高频率作如下分类：１类——传输音频信号，是传统的市话电缆。
２类——最高传输频１MHZ，是市话开通载波技术用的电缆。
３类——最高传输频率１６MHZ。
从３类起称为“数字电缆〞。
４类——最高传输频率２０MHZ。
５类——最高传输频率１００MHZ。
５E——最高传输频率１００MHZ，可以同时双向传输。
６类——最高传输频率２５０MHZ。
６A——最高传输频率５００MHZ。
７类——最高传输频率６００MHZ。
现在也有专家提出生产最高传输频率１０００MHZ〔1GHZ〕的电缆，还没有结论，但生产高速数字线很多单位在进行，传输频率要到达３GHZ以上。
以上电缆的阻抗都是１００欧姆,另有一种阻抗是１５０欧姆的数字缆，其最高传输频率为３００MHZ，导线线径为０.６４,规格只有２对一种规格，主要是仪器仪表内用。
三. 数字电缆型号表示法：——１．电缆类别，用字母表示：HS——水平布线电缆。
2．导线材料，用字母表示：T——铜，一般省略不表。
LT——铜包铝3．绝缘材料，用字母表示。
４．护套材料，用字母表示。
数据电缆标准数据电缆是用于传输数据信号的一种电缆。
不同的数据传输应用需要不同的数据电缆标准。
本文将详细介绍数据电缆的标准以及其在各个领域的应用。
一、数据电缆的概述数据电缆是将信息信号转换为电信号进行传输的一种电缆。
它由许多细小的金属导体线组成，用于传输数字信号。
数据电缆通常包括中心导体、绝缘层、屏蔽层和外部护套。
不同类型的数据电缆适用于不同的数据传输速度和距离要求。
二、常见的数据电缆标准1. Ethernet标准Ethernet标准是用于本地局域网（LAN）的一种数据电缆标准。
最常见的Ethernet标准是以太网（Ethernet）和快速以太网（Fast Ethernet）标准。
以太网标准支持传输速度为10 Mbps，而快速以太网标准支持传输速度为100 Mbps。
这些标准定义了不同类型的数据电缆，如双绞线和光纤。
2. USB标准USB（Universal Serial Bus）标准是用于连接计算机及其外部设备的一种数据电缆标准。
USB标准包括USB 1.0、USB 2.0和USB 3.0等版本，每个版本都有不同的数据传输速度和电缆规范。
USB标准通常使用铜导线作为传输介质。
3. HDMI标准HDMI（High-Definition Multimedia Interface）标准是用于高清晰度视频和音频传输的一种数据电缆标准。
HDMI标准支持各种分辨率的视频传输，并提供高质量的音频输出。
HDMI标准的电缆采用了多芯铜导线和屏蔽层，以确保稳定的信号传输。
4. SATA标准SATA（Serial ATA）标准是用于连接计算机硬盘驱动器和光驱等存储设备的一种数据电缆标准。
SATA标准定义了不同类型的数据电缆，如SATA 1.0、SATA 2.0和SATA 3.0等版本，每个版本都有不同的数据传输速度和电缆规范。
SATA标准使用了铜导线作为传输介质。
三、数据电缆的应用数据电缆广泛应用于各个领域，包括计算机网络、电视和音频设备、安全监控系统等。
7类数字通信电缆的设计和制造吴荣美;唐秀芹【摘要】介绍7类数字通信电缆的应用及其主要电气性能指标,重点描述该种电缆的工艺设计、制造过程中的关键技术控制,以便进一步提高产品质量.【期刊名称】《电线电缆》【年(卷),期】2009(000)004【总页数】4页(P8-10,13)【关键词】7类数字通信电缆;电气性能;设计;制造及控制【作者】吴荣美;唐秀芹【作者单位】江苏东强股份有限公司,江苏,东台,224247;江苏东强股份有限公司,江苏,东台,224247【正文语种】中文【中图分类】TM248.9随着数据通信和网络信息技术的飞跃发展以及计算机性能的不断提高，人们对综合布线系统性能的要求也越来越高。
网络速率日益提高，意味着工作频率的提高，但工作频率越高，越容易产生电磁辐射和电磁耦合；同时，周围环境中还会不断有新的电磁干扰源产生，网络工作频率越高产生的辐射也越严重。
7类数字通信电缆技术是通过双绞线的绞合平衡和金属屏蔽层的屏蔽作用，有效防止外界电磁干扰信号侵入电缆内部(金属屏蔽层的集肤效应)，不让来自于电缆内部的电磁辐射外泄(金属屏蔽层的反射效应)，具有非常好的电磁兼容特性和保密性。
7类屏蔽数据电缆的特点之一是每对线对都单独使用金属屏蔽，由于金属屏蔽层的集肤效应、反射和吸收作用，能更好地分隔周围的电磁场并减少线对之间的串音。
当布线系统用于高带宽而周围环境中又存在较大的电磁干扰，或者用户为防止信息在传输通道中泄漏，对传输的数据信息保密级别较高或用户对电磁兼容性要求较高时，宜采用7类电缆布线系统，尤其在将来高带宽高速率的综合布线系统中，7类电缆将被更多的用户所青睐。
预计在未来几年内，7类电缆将能迅速成为市场主导产品，以满足未来技术不断发展的要求。
东强公司几年来一直致力于数字通信电缆的研制、开发和生产，相继成功开发了6类、6A类以及大对数数字电缆。
近期又在此基础上开发成功了7类数字通信电缆，并已经得到欧洲市场用户的肯定。
数字通信技术和对电缆电性能要求简介通信的基本任务就是克服时域、时空障碍，迅速及时地传递信息。
人类社会要进行信息交流就离不开通讯。
通信是推动社会文明、进步及发展的巨大推动力。
现代的人类社会已经进入信息时代。
现代通信系统就是信息时代的生命线。
电线电缆（含光纤光缆）作为通信和通信系统传输信息的一种主要传输媒介，它的品种规格、电缆的结构和性能，它的生产制造工艺、新型材料的使用和发展，都和通信及通信系统的发展息息相关。
因此电线电缆工作者，有必要对通信和通信系统有所认识和了解。
1通信通信即信息的传送过程，就是把信息从一个地方传送到另一个地方。
信息可以是声音、图像、数据、以及它们的各种组合。
现代通信是集声音、图像、文字为一体的综合性的多种信息服务体系。
因此现代通信网已是一个综合业务数字网。
为适应世界性的经济和政治活动的需要，人们已经建立起了世界性的全球通信网，现代通信已成为当今世界最重要的信息技术服务。
现代通信技术可分为：电通信和光通信两类。
电通信又可分为有线通信（从架空通信明线到对称通信电缆、同轴电缆、光纤光缆）和无线通信（广播电视、微波接力、卫星等）。
2 信息知识来源于信息，信息是事物运动状态及变化的反映。
当今世界已步入信息时代，信息已成为经济发展的战略资源和独特的生产要素。
以远程通信网络计算机、视频等多媒体终端相结合建立起来的现代信息传输系统和完备的信息服务体系，已成为一个国家或地区经济发达程度的重要标志。
人类社会需要交流、沟通、传递的信息有声音、文字、符号、音乐、图像和数据以及它们的各种组合。
如电视是声音和图像的组合，此时电视信息通常是被频率为几兆赫（MHz）到几百兆赫（THz）的电磁波所携带。
3，信号现代通信的任务是传递信息、语音、图像和数据等，信息本身并不能直接快速地、远距离地传送。
为此需要通过物理变化将语音、图像、数据转换成相应的电信号，这些电信号再经过处理（调制）后乘载在高频载波上，已调制的载波以电磁波的形式在信道（有线或无线）中传输。
