为了提高效率 高频功率放大器一般工作在C类工作状态

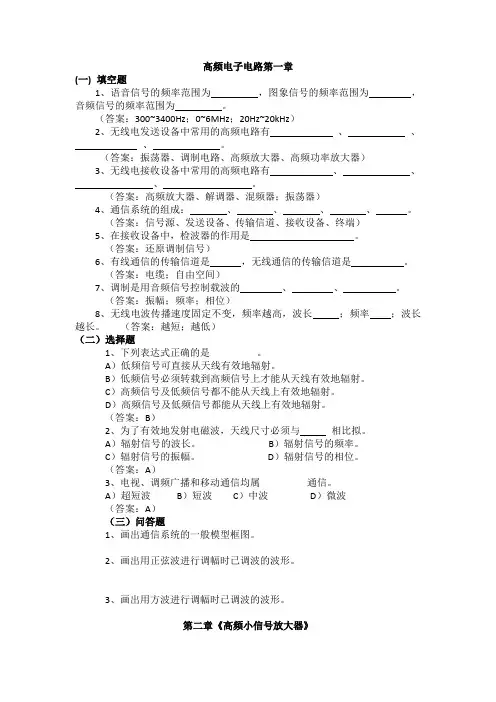

高频电子电路第一章(一) 填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。

（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。

（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。

（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。

（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。

（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。

（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。

（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。

（答案：越短；越低）（二）选择题1、下列表达式正确的是。

A）低频信号可直接从天线有效地辐射。

B）低频信号必须转载到高频信号上才能从天线有效地辐射。

C）高频信号及低频信号都不能从天线上有效地辐射。

D）高频信号及低频信号都能从天线上有效地辐射。

（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。

A）辐射信号的波长。

B）辐射信号的频率。

C）辐射信号的振幅。

D）辐射信号的相位。

（答案：A）3、电视、调频广播和移动通信均属通信。

A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。

2、画出用正弦波进行调幅时已调波的波形。

3、画出用方波进行调幅时已调波的波形。

第二章《高频小信号放大器》（一）填空题1、LC选频网络的作用是。

（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。

（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。

（答案：可变电容器电容量）4、单位谐振曲线指。

（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。

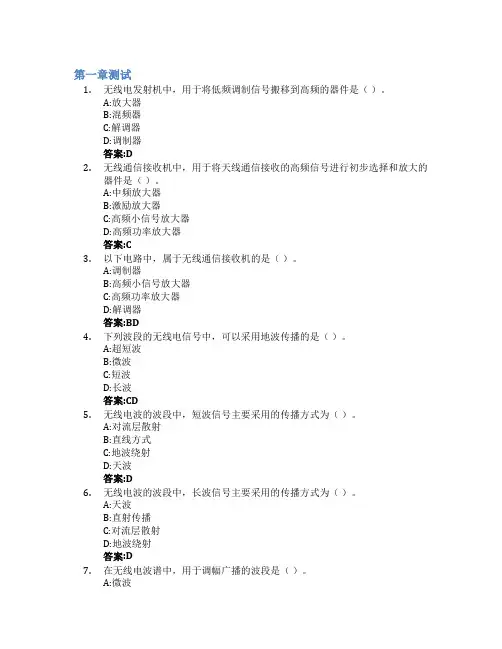

第一章测试1.无线电发射机中，用于将低频调制信号搬移到高频的器件是（）。

A:放大器B:混频器C:解调器D:调制器答案:D2.无线通信接收机中，用于将天线通信接收的高频信号进行初步选择和放大的器件是（）。

A:中频放大器B:激励放大器C:高频小信号放大器D:高频功率放大器答案:C3.以下电路中，属于无线通信接收机的是（）。

A:调制器B:高频小信号放大器C:高频功率放大器D:解调器答案:BD4.下列波段的无线电信号中，可以采用地波传播的是（）。

A:超短波B:微波C:短波D:长波答案:CD5.无线电波的波段中，短波信号主要采用的传播方式为（）。

A:对流层散射B:直线方式C:地波绕射D:天波答案:D6.无线电波的波段中，长波信号主要采用的传播方式为（）。

A:天波B:直射传播C:对流层散射D:地波绕射答案:D7.在无线电波谱中，用于调幅广播的波段是（）。

A:微波C:长波D:中波答案:D第二章测试1.串联谐振回路工作在谐振状态时（）。

A:电路呈纯阻性B:回路两端电压与回路电流同相C:回路阻抗最大D:回路电流最小答案:AB2.并联谐振回路工作在谐振状态时（）。

A:回路两端电压与回路电流反相B:回路两端电压最小C:回路阻抗最大D:电路呈纯阻性答案:CD3.并联谐振回路并联上负载电阻后，下列说法正确的是（）A:谐振电阻减小B:带宽增大C:谐振频率减小D:品质因数增大答案:AB4.串联谐振回路串联负载电阻后，下列说法正确的是（）A:带宽增加B:品质因数增加C:谐振电阻减小D:谐振频率减小答案:A5.串联谐振回路和并联谐振回路用于选频时，和负载的连接方式分别为（）。

A:并联，串联B:并联，并联C:串联，并联D:串联，串联答案:C6.某串联谐振回路的谐振频率，带宽，则回路品质因数Q为（）。

A:50B:20C:100答案:A7.下列组件中，不能实现阻抗变换功能的是（）。

A:并联谐振回路B:传输线变压器C:耦合谐振回路D:抽头并联谐振回路答案:A8.下列高频电子线路组件中，不具备选频功能的是（）。

第3章高频信号放大器3.1自测题3.1-1晶体管的截止频率fß是指当短路电流放大倍数|ß|下降到低频ß 0的时所对应的工作频率。

3.1-2矩形系数是表征放大器好坏的一个物理量。

3.1-3消除晶体管y re的反馈作用的方法有和。

3.1-4.为了提高效率，高频功率放大器应工作在状态。

3.1-5.为了兼顾高的输出功率和高的集电极效率，实际中多选择高频功率放大器工作在状态。

3.1-6.根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为、、三种。

3.2 思考题3.2-1 影响谐振放大器稳定性的因素是什么？反向传输导纳的物理意义是什么？3.2-2声表面波滤波器、晶体滤波器和陶瓷滤波器各有什么特点,各适用于什么场合?3.2-3说明fβ、f Tβ、fɑ和f max的物理意义。

分析说明它们之间的关系3.2-4为什么晶体管在高频工作时要考虑单向化或中和,而在低频工作时,可以不必考虑?3.2-5. 谐振功率放大器工作于欠压状态。

为了提高输出功率，将放大器调整到临界状态。

可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？3.2-6.为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？3.2-7.为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？3.2-8.丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？3.2-9.一谐振功放如图3.2-9所示,试为下列各题选取一正确答案：(1)该功放的通角θ为：(a)θ>90。

；(b)θ=90。

；(c)θ<90o。

(2)放大器的工作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。

(3)欲高效率、大功率工作,谐振功放应工作于：(a)欠压状态(b)临界状态(c) 过压状态(4)当把图中的A点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。

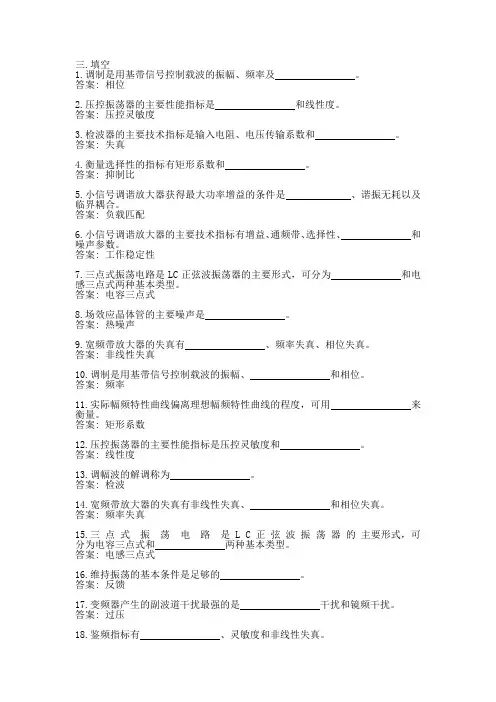

三.填空1.调制是用基带信号控制载波的振幅、频率及。

答案: 相位2.压控振荡器的主要性能指标是和线性度。

答案: 压控灵敏度3.检波器的主要技术指标是输入电阻、电压传输系数和。

答案: 失真4.衡量选择性的指标有矩形系数和。

答案: 抑制比5.小信号调谐放大器获得最大功率增益的条件是、谐振无耗以及临界耦合。

答案: 负载匹配6.小信号调谐放大器的主要技术指标有增益、通频带、选择性、和噪声参数。

答案: 工作稳定性7.三点式振荡电路是LC正弦波振荡器的主要形式，可分为和电感三点式两种基本类型。

答案: 电容三点式8.场效应晶体管的主要噪声是。

答案: 热噪声9.宽频带放大器的失真有、频率失真、相位失真。

答案: 非线性失真10.调制是用基带信号控制载波的振幅、和相位。

答案: 频率11.实际幅频特性曲线偏离理想幅频特性曲线的程度，可用来衡量。

答案: 矩形系数12.压控振荡器的主要性能指标是压控灵敏度和。

答案: 线性度13.调幅波的解调称为。

答案: 检波14.宽频带放大器的失真有非线性失真、和相位失真。

答案: 频率失真15.三点式振荡电路是 L C 正弦波振荡器的主要形式，可分为电容三点式和两种基本类型。

答案: 电感三点式16.维持振荡的基本条件是足够的。

答案: 反馈17.变频器产生的副波道干扰最强的是干扰和镜频干扰。

答案: 过压18.鉴频指标有、灵敏度和非线性失真。

答案: 线性范围19.调制是用基带信号控制载波的、频率及相位。

答案:振幅20.在模拟系统中，按照载波波形不同，可分为和正弦波调制两种方式。

答案: 脉冲调制21.电路内部噪声主要来源是电阻的热噪声、和场效应晶体管的噪声。

答案: 晶体管的噪声22.普通调幅信号的解调方法有两种和同步检波。

答案: 包络检波23.宽频带放大器的技术指标有增益、通频带、和失真。

答案: 输入电阻24.产生单边带调幅信号的方法主要有、相移法以及相移滤波法。

答案: 滤波法25.丙类谐振功放的调制特性可分为特性和集电极调制特性两种。

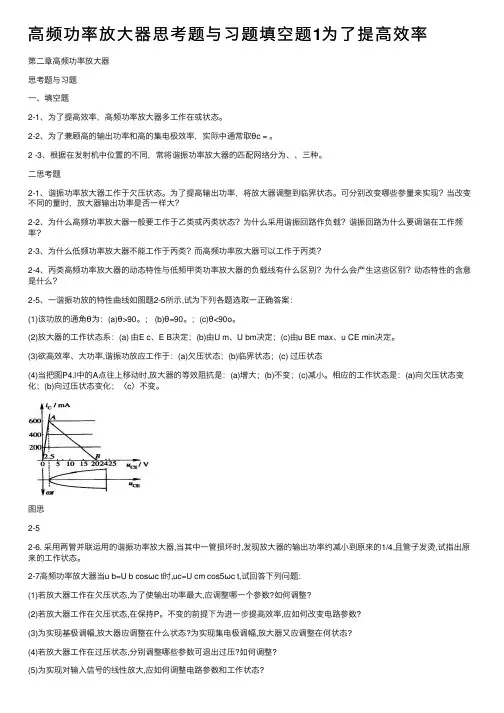

⾼频功率放⼤器思考题与习题填空题1为了提⾼效率第⼆章⾼频功率放⼤器思考题与习题⼀、填空题2-1、为了提⾼效率，⾼频功率放⼤器多⼯作在或状态。

2-2、为了兼顾⾼的输出功率和⾼的集电极效率，实际中通常取θc = 。

2 -3、根据在发射机中位置的不同，常将谐振功率放⼤器的匹配⽹络分为、、三种。

⼆思考题2-1、谐振功率放⼤器⼯作于⽋压状态。

为了提⾼输出功率，将放⼤器调整到临界状态。

可分别改变哪些参量来实现？当改变不同的量时，放⼤器输出功率是否⼀样⼤？2-2、为什么⾼频功率放⼤器⼀般要⼯作于⼄类或丙类状态？为什么采⽤谐振回路作负载？谐振回路为什么要调谐在⼯作频率？2-3、为什么低频功率放⼤器不能⼯作于丙类？⽽⾼频功率放⼤器可以⼯作于丙类？2-4、丙类⾼频功率放⼤器的动态特性与低频甲类功率放⼤器的负载线有什么区别？为什么会产⽣这些区别？动态特性的含意是什么？2-5、⼀谐振功放的特性曲线如图题2-5所⽰,试为下列各题选取⼀正确答案：(1)该功放的通⾓θ为：(a)θ>90。

； (b)θ=90。

；(c)θ<90o。

(2)放⼤器的⼯作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。

(3)欲⾼效率、⼤功率,谐振功放应⼯作于：(a)⽋压状态；(b)临界状态；(c) 过压状态(4)当把图P4.l中的A点往上移动时,放⼤器的等效阻抗是：(a)增⼤；(b)不变；(c)减⼩。

相应的⼯作状态是：(a)向⽋压状态变化；(b)向过压状态变化；〈c〉不变。

图思2-52-6. 采⽤两管并联运⽤的谐振功率放⼤器,当其中⼀管损坏时,发现放⼤器的输出功率约减⼩到原来的1/4,且管⼦发烫,试指出原来的⼯作状态。

2-7⾼频功率放⼤器当u b=U b cosωc t时,uc=U cm cos5ωc t,试回答下列问题：(1)若放⼤器⼯作在⽋压状态,为了使输出功率最⼤,应调整哪⼀个参数?如何调整?(2)若放⼤器⼯作在⽋压状态,在保持P。

高频电子线路填空题1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2.在通信系统中，共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外，还有调制和解调、混频和反馈控制电路等。

3.RC相移振荡器中放大器应采用反相放大器；至少要三节基本RC相移网络。

4.LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐振回路中，当工作频率小于谐振频率时，回路呈感性。

5.LC谐振回路有串联谐振和并联谐振两种谐振方式。

6.LC串联谐振回路品质因数（Q值）下降，频带变宽，选择性变差。

7.谐振功率放大器中，LC谐振回路既起到阻抗匹配又起到选频滤波作用。

8.要产生较高频率信号应采用、LC 振荡器，要产生较低频率信号应采用RC 振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9.三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和电感三端式两种基本类型。

10.发射机的中间级高频功率放大器，应工作于过压状态。

因为过压状态输出电压平稳且弱过压时，效率最高。

11.高频功率放大器的三种工作状态，分别为过压、临界、欠压。

12.发射机的末级高频功率放大器，应工作于临界状态，因为临界状态输出功率最大。

13.为了有效地实现基极调幅，调制器必须工作在欠压状态，14.集电极调幅应使放大器工作在过压状态，调幅系数必须> 1。

15.为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

16.某高频功率放大器原来工作在临界状态，测得Ucm=22v，Ico=100mA，RP=100Ω，Ec=24v，当放大器的负载阻抗RP变小时，则放大器的工作状态过渡到欠压状态，回路两端电压Ucm将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压Ucm将增大。

17.丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

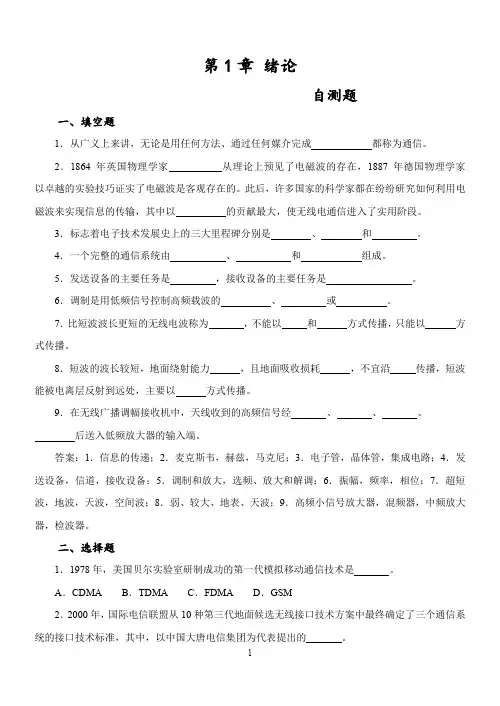

第1章绪论自测题一、填空题1．从广义上来讲，无论是用任何方法、通过任何媒介完成都称为通信。

2．1864年英国物理学家从理论上预见了电磁波的存在，1887年德国物理学家以卓越的实验技巧证实了电磁波是客观存在的。

此后，许多国家的科学家都在纷纷研究如何利用电磁波来实现信息的传输，其中以的贡献最大，使无线电通信进入了实用阶段。

3．标志着电子技术发展史上的三大里程碑分别是、和。

4．一个完整的通信系统由、和组成。

5．发送设备的主要任务是，接收设备的主要任务是。

6．调制是用低频信号控制高频载波的、或。

7．比短波波长更短的无线电波称为，不能以和方式传播，只能以方式传播。

8．短波的波长较短，地面绕射能力，且地面吸收损耗，不宜沿传播，短波能被电离层反射到远处，主要以方式传播。

9．在无线广播调幅接收机中，天线收到的高频信号经、、、后送入低频放大器的输入端。

答案：1．信息的传递；2．麦克斯韦，赫兹，马克尼；3．电子管，晶体管，集成电路；4．发送设备，信道，接收设备；5．调制和放大，选频、放大和解调；6．振幅，频率，相位；7．超短波，地波，天波，空间波；8．弱、较大、地表、天波；9．高频小信号放大器，混频器，中频放大器，检波器。

二、选择题1．1978年，美国贝尔实验室研制成功的第一代模拟移动通信技术是。

A．CDMA B．TDMA C．FDMA D．GSM2．2000年，国际电信联盟从10种第三代地面候选无线接口技术方案中最终确定了三个通信系统的接口技术标准，其中，以中国大唐电信集团为代表提出的。

A ．CDMAB ．WCDMAC ．TD-SCDMAD ．CDMA20003．无线电波的速率为c ，波长为λ，频率为f ，三者之间的正确关系是 。

A ．/c f λ=B ．/c f λ=C ．/f c λ=D ．/f c λ=4．为了有效地发射电磁波，天线尺寸必须与辐射信号的 。

A ．频率相比拟B ．振幅相比拟C ．相位相比拟D ．波长相比拟5．有线通信的传输信道是 。

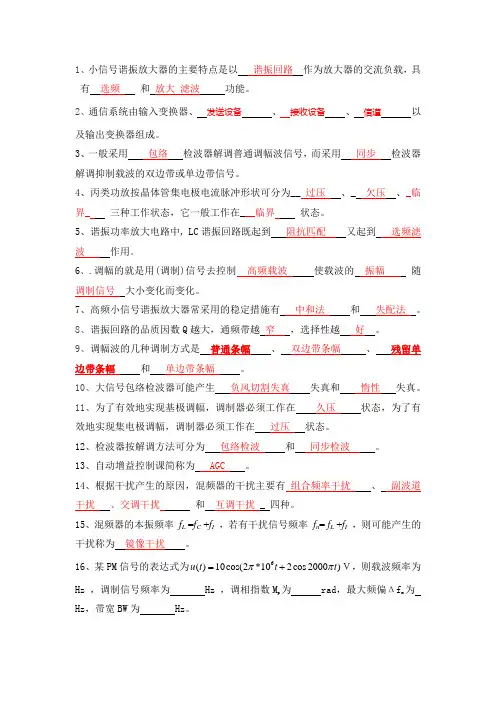

1、小信号谐振放大器的主要特点是以 谐振回路 作为放大器的交流负载，具有 选频 和 放大 滤波 功能。

2、通信系统由输入变换器、 发送设备 、 接收设备 、 信道 以及输出变换器组成。

3、一般采用 包络 检波器解调普通调幅波信号，而采用 同步 检波器解调抑制载波的双边带或单边带信号。

4、丙类功放按晶体管集电极电流脉冲形状可分为__ 过压 、_ 欠压 、_临界_ 三种工作状态，它一般工作在___临界 状态。

5、谐振功率放大电路中, LC 谐振回路既起到 阻抗匹配 又起到 选频滤波 作用。

6、.调幅的就是用(调制)信号去控制 高频载波 使载波的 振幅 随 调制信号 大小变化而变化。

7、高频小信号谐振放大器常采用的稳定措施有 中和法 和 失配法 。

8、谐振回路的品质因数Q 越大，通频带越 窄 ，选择性越 好 。

9、调幅波的几种调制方式是 普通条幅 、 双边带条幅 、 残留单边带条幅 和 单边带条幅 。

10、大信号包络检波器可能产生 负风切割失真 失真和 惰性 失真。

11、为了有效地实现基极调幅，调制器必须工作在 久压 状态，为了有效地实现集电极调幅，调制器必须工作在 过压 状态。

12、检波器按解调方法可分为 包络检波 和 同步检波 。

13、自动增益控制课简称为 AGC 。

14、根据干扰产生的原因，混频器的干扰主要有 组合频率干扰 、 副波道干扰 、交调干扰 和 互调干扰 _ 四种。

15、混频器的本振频率 f L =f C +f I ，若有干扰信号频率 f n = f L +f I ，则可能产生的干扰称为 镜像干扰 。

16、某PM 信号的表达式为Ｖ，则载波频率为 Hz ，调制信号频率为 Hz ，调相指数M p 为 rad ，最大频偏Δf m 为 Hz ，带宽BW 为 Hz 。

6()10cos(2*102cos 2000)u t t t ππ=+17、实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为_ 直接调频 _ 和__ 间接调频 _两大类。

为了提高效率高频功率放大器一般工作在C类工作状态Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】2007~2008学年高频期末考试（A 卷）一、选择题（每题1分，共10分）：1. 为了提高效率，高频功率放大器一般工作在( C )工作状态。

(A)甲类 (B)乙类 (C)丙类 (D)甲乙类2. 在高频放大器中，多用调谐回路作为负载，其作用不包括 （ D ）。

(A)选出有用频率 (B)滤除谐波成分 (C)阻抗匹配 (D)产生新的频率成分 3. 利用高频功率放大器的基极调制特性完成功放和调幅，功率放大器工作状态应选（ A ）。

(A)欠压 (B)临界 (C)过压 (D)超临界 4. 以下振荡器频率稳定度最高的是（ C ）(A)互感反馈 (B)克拉泼电路 (C)西勒电路(D)电容三端式振荡电路 5. 调谐放大回路的通频带与( A )有关。

(A) 回路谐振频率和品质因数 (B) 品质因数和频率稳定度 (C) 回路谐振频率和失谐量 (D) 失谐量和频率稳定度 6. 如下图所示的传输线变压器是一种（ D ）(A) 2:1阻抗变换传输线变压器， (B) 1:2阻抗变换传输线变压器， (C) 1:4阻抗变换传输线变压器， (D) 4:1阻抗变换传输线变压器。

7. 相位鉴频器的输出电压值为比例鉴频器输出电压值的( B )(A) 4倍， (B) 2倍， (C) 1/2， (D) 1/4。

8.调幅信号()()()V t t t u c c ωcos cos 1Ω+=，则上、下边频分量的功率占总功率的( D )(A)1/2， (B)2/3， (C)1/6， (D)1/3。

9. 单频调制时，调相波的最大相偏Δφm 正比于 ( A )(A) u Ω(t)max ， (B) u Ω(t)， (C) Ω， (D) du Ω(t)/dt max 。

10. 石英晶体振荡器的主要优点是 （ C ）(A)容易起振 (B)振幅稳定 (C)频率稳定度高 (D)减小谐波分量 二、填空题（共20分）：1. 单调谐放大器经过级联后一般会使电压增益 变大 (1分)、通频带 变窄 (1分)、选择性 变好 (1分)。

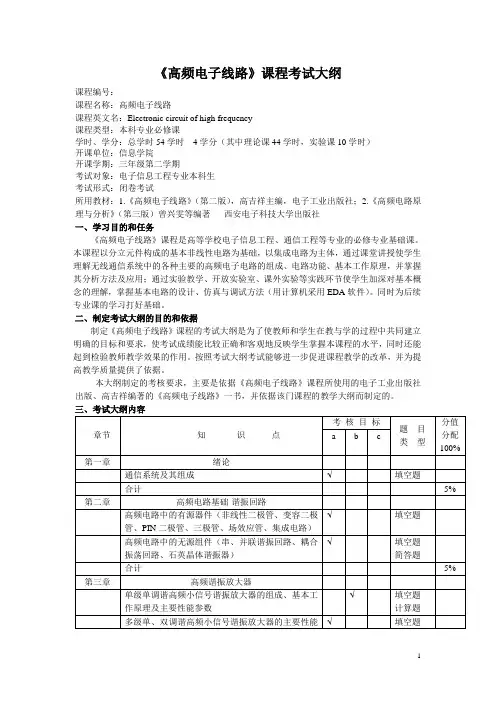

《高频电子线路》课程考试大纲课程编号：课程名称：高频电子线路课程英文名：Electronic circuit of high frequency课程类型：本科专业必修课学时、学分：总学时54学时4学分（其中理论课44学时，实验课10学时）开课单位：信息学院开课学期：三年级第二学期考试对象：电子信息工程专业本科生考试形式：闭卷考试所用教材：1.《高频电子线路》（第二版），高吉祥主编，电子工业出版社；2.《高频电路原理与分析》（第三版）曾兴雯等编著西安电子科技大学出版社一、学习目的和任务《高频电子线路》课程是高等学校电子信息工程、通信工程等专业的必修专业基础课。

本课程以分立元件构成的基本非线性电路为基础，以集成电路为主体，通过课堂讲授使学生理解无线通信系统中的各种主要的高频电子电路的组成、电路功能、基本工作原理，并掌握其分析方法及应用；通过实验教学、开放实验室、课外实验等实践环节使学生加深对基本概念的理解，掌握基本电路的设计、仿真与调试方法（用计算机采用EDA软件）。

同时为后续专业课的学习打好基础。

二、制定考试大纲的目的和依据制定《高频电子线路》课程的考试大纲是为了使教师和学生在教与学的过程中共同建立明确的目标和要求，使考试成绩能比较正确和客观地反映学生掌握本课程的水平，同时还能起到检验教师教学效果的作用。

按照考试大纲考试能够进一步促进课程教学的改革，并为提高教学质量提供了依据。

本大纲制定的考核要求，主要是依据《高频电子线路》课程所使用的电子工业出版社出版、高吉祥编著的《高频电子线路》一书，并依据该门课程的教学大纲而制定的。

三、考试大纲内容说明：1、考试形式：分为闭卷、开卷、闭卷+开卷、实验操作、实验操作+闭卷考试等，本课程采用闭卷考试形式。

2、所用教材：包括书名，作者名，出版社，版次。

3、考试对象：分为年级，学期。

4、考核目标：其中a、b、c，分别表示a：了解；b：掌握；c：熟练掌握。

四、内容要求：第一章选频网络1．掌握LC串并联谐振回路的谐振特性；2．串并联阻抗转换（在同一工作频率处）；3．接入系数的计算（电容抽头、电感抽头、变压器等）；4．耦合回路（1）反射阻抗的概念（2）耦合系数（3）耦合因数（4）频率特性及通频带第二章高频小信号放大器1．单级单调谐放大器掌握电路分析方法，画交流等效电路，求谐振放大电路的电压增益、功率增益、通频带、选择性。

通信电子线路自测题与习题第一章绪论一、自测题1、一个完整的通信系统应有、、、、五部分组成。

2、人耳能听到的声音的频率约在到的范围内。

作业题1、为什么在无线电通信中要使用“载波”发射，其作用是什么？2、在无线电通信中为什么要采用“调制”与“解调”，各自的作用是什么？3、计算机通信中应用的“调制解调”与无线电通信中的“调制解调”有什么异同点？二、思考题试说明模拟信号和数字信号的特点？它们之间的相互转换应采用什么器件实现？第二章高频小信号放大器一、自测题倍时所对应的频率。

二、思考题影响谐振放大器稳定性的因素是什么？反馈导纳的物理意义是什么？三、习题2-1 已知LC串联谐振回路的f0=1.5MHz，C=100PF，谐振时电阻r=5Ω，试求：L和Q。

2-2 已知LC并联谐振回路的电感L在f=30MH z时测得L=1μH，Q0=100。

求谐振频率f0=30MH z时的C和并联谐振电阻R p。

2-3 已知LCR并联谐振回路，谐振频率f0为10MH z。

电感L在f=10MH z时，测得L=3μH，Q0=100。

并联电阻R=10kΩ。

试求回路谐振时的电容C，谐振电阻R p和回路的有载品质因数。

2-4 晶体管3DG6C的特征频率f T=250MHZ z，β0=80，求f=1MHz 和20MH z、50MH z时该管的β值。

2-5 有一共射-共基级联放大器的交流等效电路如图所示。

放大器的中心频率f0=10.7MHz, R l=1kΩ，回路电容C=50pf，电感的Q0=60，输出回路的接入系数P2=0.316。

试计算谐振时的电压增益A U0，通频带2△f0.7。

晶体管的y参数为y ie= (2.86+j3.4)ms; y re= (0.08-j0.3)ms; y fe= (26.4-j36.4)ms; y oe = (0.2+j1.3)ms.第三章高频功率放大器一、填空题1、为了提高效率，高频功率放大器多选择工作在或工作状态。

4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真1、下列不属于小信号谐振放大器的技术指标是（C ）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz ，则已调波的带宽为（ A ）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（ D ）元件A、电容B、电阻C、电感D、短路线6、下列电路不属于频谱搬移电路的是（B ）A、调幅电路B、调频电路C、检波电路D、变频电路9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入1、谐振放大器处在谐振时其增益最大。

（√）2、小信号谐振放大器抑制比越大，其选择性越好。

（√）3、高频功放的动态线是一条直线。

（×）4、石英晶振可分为串联型和并联型。

（√）5、LC正弦波振荡器的振荡频率由反馈网络决定。

（×）6、利用非线性器件的相乘作用实现频谱搬移。

请大家在各单元复习的基础上再进入课后练习，目的是：一方面培养同学的正确思维方法和解题方法；另一方面通过自主学习，检测自己对基本概念掌握与理解的正确与否，从而提高学习效率和学习效果。

绪论一、填空题1．无线通信系统一般有__________、__________、___________三部分组成。

（发射设备、传输媒质、接收设备）2．人耳能听到的声音的频率约在__________到__________的范围内。

（20HZ、20KHZ ）3．调制有_________、__________、_________三种方式。

（调幅、调频、调相）4．无线电波在空间的传播方式有________、_________、__________三种。

（地波、天波、直线波）二、简答题1．画出无线通信调幅发、收信机的原理框图，并说明各部分的作用。

2．在无线电通信中为什么要进行调制，如何进行调制？调制的方式有哪些？3．在接收设备中，检波器的作用是什么？试画出检波器前后的信号波形。

4．高频信号的种类有哪些？它们各自有何特征？5．无线电波段是如何划分的？各波段的传播特性和应用情况如何？第一章高频小信号放大器一、填空题1．高频小信号放大器的主要技术指标有_________、________、__________。

（增益、通频带、选择性）2．LC回路并联谐振时，回路________最大，且为纯___________。

（阻抗、电阻）3．高频小信号谐振放大器的常用的稳定方法有________和________；引起其工作不稳定的主要原因是_________；该放大器级数的增加，其增益将________，通频带将_________。

（中和法、失配法、Cbc’大、变大、变窄）4．扩展放大器通频带的方法有________、________、_________三种。

（负反馈法、组合电路法、补偿法）二、计算题1．试设计用于收音机中频放大器中的简单并联谐振回路。

《高频电子线路》模拟考试试卷及参考答案一、填空题（每空1分，共16分） 1.放大器的噪声系数N F 是指输入端的 信噪比 与输出端的 信噪比 两者的比值，用分贝表示即为 1 Olg （ P s /P Ni ） /（P SC /P N 。

）。

2 •锁相环路由 鉴相器、环路滤波器和 压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 __________ 。

3 •小信号谐振放大器的主要特点是以 调谐回路作为放大器的交流负载，具有放大 和选频 功能。

4 •电容三点式振荡器的发射极至集电极之间的阻抗Zee 性质应为容性，发射极至基极之间的阻抗Zbe 性质应为 容性，基极至集电极之间的阻抗 Zeb 性质应为 感性 。

5 .小信号调谐放大器按调谐回路的个数分单调谐回路放大器 和双调谐回路放大器。

6 •高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在 丙类状态。

7 •电容三点式振荡器的发射极至集电极之间的阻抗Z ee 性质应为 容性，发射极至基极之间的阻抗Z be 性质应为 容性，基极至集电极之间的阻抗Z eb 性质应为 感性 。

&振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。

它们的 共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于 频谱 搬移电路。

9. 调频波的频偏与调制信号的 幅度成正比,而与调制信号的频率无关,这是调频波的基本特征。

10 •在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为0.5交调干扰和 互调干扰 四种。

13 •通信系统由输入变换器、 发送设备 、 信道、 接收设备 以及输出变换器组 成。

14 •丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是 输出功率最大、效率较高和 集电极电流为尖顶余弦脉冲波。

副波道干扰11 •根据干扰产生的原因,15 •石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

《通信电子电路》练习题及答案解析1. 必答[单选题]当输入信号本身为电信号时，在通信系统中可省略。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：A2. 必答[单选题]调制应用在通信系统的。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：B3. 必答[单选题]为了有效地发射电磁波，天线尺寸必须与辐射信号的。

A：频率相比拟B：振幅相比拟C：相位相比拟D：波长相比拟正确答案：D4. 必答[单选题]下列表述正确的是。

A：低频信号可直接从天线上有效地辐射B：低频信号必须装载到高频信号上才能有效地辐射C：低频信号和高频信号都不能从天线上有效地辐射D：低频信号和高频信号都能从天线上有效地辐射正确答案：B5. 必答[单选题]下列表述正确的是。

A：高频功率放大器只能位于接收系统中B：高频振荡器只能位于接收系统中C：调制器只能位于发送系统中D：解调器只能位于发送系统中正确答案：C6. 必答[判断题]发送设备和接收设备的末级一般都采用功率放大器。

1：对2：错正确答案：对1. [填空题]选频网络的通频带指归一化幅频特性由1下降到（）时的两边界频率之间的宽度。

第1空：1/√2正确答案：(1)；0.7；0.7072. [填空题]理想选频网络的矩形系数为（）。

第1空：1正确答案：(1)13. [单选题]实际选频电路的矩形系数均（）。

A：大于1B：小于1C：等于1D：不能确定正确答案：A4. [单选题]越接近1，选频特性越（）。

A：好B：差正确答案：A1. [单选题]LC组成的并联谐振回路，谐振时，谐振回路的端电压值。

A：最大B：最小C：等于零D：不能确定、正确答案：A2. [单选题]LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：C3. [单选题]LC并联谐振回路中，当工作频率小于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：A4. [单选题]下列描述LC串联回路的表达式中，不正确的。

高频电子线路试题一、填空题（每空1分，共16分）2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（C）A．极管 B．三极管 C．场效应管3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）A．欠压 B．临界 C．过压4．正弦振荡器中选频网络的作用是（A）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振5．石英晶体谐振于fs时，相当于LC回路的（ A）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。

2．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。

《高频电子线路》模拟考试试卷3及参考答案一、填空题（每空1分，共14分）1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电感视为短路。

2．晶体管正弦波振荡器产生自激振荡的相位条件是 u f和u i同相，振幅条件是 U f＝U i。

3．调幅的就是用调制信号去控制载波信号，使载波的振幅随调制信号的大小变化而变化。

4．小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载，具有放大和选频功能。

高频电子线路试题一、填空题（每空1分，共16分）1．为了有效地实现基极调幅，调制器必须工作在 欠压 状态，为了有效地实现集电极调幅，调制器必须工作在 过压 状态。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为 容性 ，发射极至基极之间的阻抗Z be 性质应为 容性 ，基极至集电极之间的阻抗Z cb 性质应为 感性 。

3．大信号包络检波器是利用二极管的 单向导电性 和RC 网络的 充放电 特性工作的。

4．无论是调频信号还是调相信号，它们的ω（t ）和φ（t ）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 ∆ϕ（t ） ，在调频信号中是 ∆ω（t ） 。

5．谐振功率放大器通常工作在 丙 类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为 周期性余弦脉冲 波，由于集电极负载的 选频 作用，输出的是与输入信号频率相同的 余弦 波。

二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是 （ C ）A ．极管B ．三极管C ．场效应管2．单频调制时，调相波的最大相偏Δφm 正比于 （ A ）A ．U ΩB ．u Ω(t)C ．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态选（ C ）A ．欠压B ．临界C ．过压4正弦振荡器中选频网络的作用是 （ A ） A ．产生单一频率的正弦波 B ．提高输出信号的振幅 C ．保证电路起振 5石英晶体谐振于fs 时相当于LC 回路的 （ A ） A ．串联谐振现象 B ．并联谐振现象 C ．自激现象 D ． 失谐现象 6．利用非线性器件相乘作用来实现频率变换时，其有用项为（ B ）A 、一次方项B 、二次方项C 、高次方项D 、全部项7．判断下图是哪一类振荡器（ C ） A ．电感三点式 B ．电容三点式C ．改进的电容三点式D ． 变压器耦合式 8．若载波u C (t)=U C cos ωC t,调制信号u Ω(t)= U Ωcos Ωt ，则普通调幅波的表达式为（ C ）A ．u AM (t)=U C cos （ωC t ＋m a sin Ωt ）B ．u AM (t)=UC cos （ωC t ＋m a cos Ωt ） C ．u AM (t)=U C （1＋m a cos Ωt ）cos ωC tD ．u AM (t)=kU ΩU C cos ωC tcos Ωt9．某超外差接收机的中频f I ＝465kHz ，输入信号载频fc ＝810kHz ，则镜像干扰频为（ C ）A ．465kHzB ．2085kHzC ．1740kHz10．混频电路又称变频电路，在变频过程中以下正确叙述是 （ C ）A ．信号的频谱结构发生变化B ．信号的调制类型发生变化C ．信号的载频发生变化10．某超外差接收机接收930kHz 的信号时，可收到690kHz 和810kHz 信号，但不能单独收到其中一个台的信号此干扰为 （ D ）A ．干扰哨声B ．互调干扰C ．镜像干扰D ．交调干扰11．二极管峰值包络检波器，原电路正常工作。

第1章绪论自测题一、填空题1．从广义上来讲，无论是用任何方法、通过任何媒介完成都称为通信。

2．1864年英国物理学家从理论上预见了电磁波的存在，1887年德国物理学家以卓越的实验技巧证实了电磁波是客观存在的。

此后，许多国家的科学家都在纷纷研究如何利用电磁波来实现信息的传输，其中以的贡献最大，使无线电通信进入了实用阶段。

3．标志着电子技术发展史上的三大里程碑分别是、和。

4．一个完整的通信系统由、和组成。

5．发送设备的主要任务是，接收设备的主要任务是。

6．调制是用低频信号控制高频载波的、或。

7．比短波波长更短的无线电波称为，不能以和方式传播，只能以方式传播。

8．短波的波长较短，地面绕射能力，且地面吸收损耗，不宜沿传播，短波能被电离层反射到远处，主要以方式传播。

9．在无线广播调幅接收机中，天线收到的高频信号经、、、后送入低频放大器的输入端。

答案：1．信息的传递；2．麦克斯韦，赫兹，马克尼；3．电子管，晶体管，集成电路；4．发送设备，信道，接收设备；5．调制和放大，选频、放大和解调；6．振幅，频率，相位；7．超短波，地波，天波，空间波；8．弱、较大、地表、天波；9．高频小信号放大器，混频器，中频放大器，检波器。

二、选择题1．1978年，美国贝尔实验室研制成功的第一代模拟移动通信技术是。

A．CDMA B．TDMA C．FDMA D．GSM2．2000年，国际电信联盟从10种第三代地面候选无线接口技术方案中最终确定了三个通信系统的接口技术标准，其中，以中国大唐电信集团为代表提出的 。

A ．CDMAB ．WCDMAC ．TD-SCDMAD ．CDMA20003．无线电波的速率为c ，波长为λ，频率为f ，三者之间的正确关系是 。

A ．/c f λ=B ．/c f λ=C ．/f c λ=D ．/f c λ=4．为了有效地发射电磁波，天线尺寸必须与辐射信号的 。

A ．频率相比拟B ．振幅相比拟C ．相位相比拟D ．波长相比拟5．有线通信的传输信道是 。
