执行器的基本原理及分类

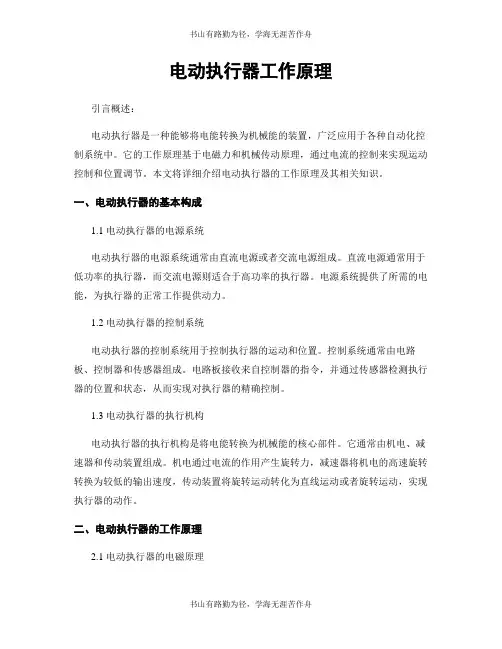

电动执行器工作原理引言概述：电动执行器是一种能够将电能转换为机械能的装置，广泛应用于各种自动化控制系统中。

它的工作原理基于电磁力和机械传动原理，通过电流的控制来实现运动控制和位置调节。

本文将详细介绍电动执行器的工作原理及其相关知识。

一、电动执行器的基本构成1.1 电动执行器的电源系统电动执行器的电源系统通常由直流电源或者交流电源组成。

直流电源通常用于低功率的执行器，而交流电源则适合于高功率的执行器。

电源系统提供了所需的电能，为执行器的正常工作提供动力。

1.2 电动执行器的控制系统电动执行器的控制系统用于控制执行器的运动和位置。

控制系统通常由电路板、控制器和传感器组成。

电路板接收来自控制器的指令，并通过传感器检测执行器的位置和状态，从而实现对执行器的精确控制。

1.3 电动执行器的执行机构电动执行器的执行机构是将电能转换为机械能的核心部件。

它通常由机电、减速器和传动装置组成。

机电通过电流的作用产生旋转力，减速器将机电的高速旋转转换为较低的输出速度，传动装置将旋转运动转化为直线运动或者旋转运动，实现执行器的动作。

二、电动执行器的工作原理2.1 电动执行器的电磁原理电动执行器的工作原理基于电磁力的作用。

当电流通过电动执行器的线圈时，会在线圈周围产生磁场。

根据电流的方向和大小，磁场会产生吸引或者排斥力，从而使执行机构产生相应的运动。

2.2 电动执行器的机械传动原理电动执行器的机械传动原理是将电能转换为机械能的关键。

机电通过旋转产生力矩，减速器将高速旋转转换为低速输出，传动装置将旋转运动转化为直线或者旋转运动。

这样，电动执行器可以实现精确的位置调节和运动控制。

2.3 电动执行器的控制原理电动执行器的控制原理是通过控制电流的大小和方向来实现对执行器的控制。

控制器通过电路板接收指令，并控制电流的开关和方向，从而控制执行器的运动和位置。

传感器可以实时检测执行器的位置和状态，使控制更加精确。

三、电动执行器的应用领域3.1 工业自动化领域电动执行器在工业自动化领域中广泛应用。

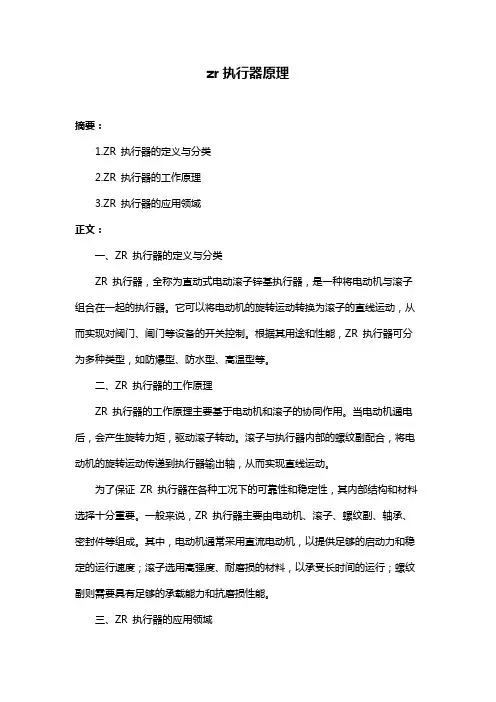

zr执行器原理
摘要：
1.ZR 执行器的定义与分类
2.ZR 执行器的工作原理
3.ZR 执行器的应用领域
正文：
一、ZR 执行器的定义与分类
ZR 执行器，全称为直动式电动滚子锌基执行器，是一种将电动机与滚子组合在一起的执行器。

它可以将电动机的旋转运动转换为滚子的直线运动，从而实现对阀门、闸门等设备的开关控制。

根据其用途和性能，ZR 执行器可分为多种类型，如防爆型、防水型、高温型等。

二、ZR 执行器的工作原理
ZR 执行器的工作原理主要基于电动机和滚子的协同作用。

当电动机通电后，会产生旋转力矩，驱动滚子转动。

滚子与执行器内部的螺纹副配合，将电动机的旋转运动传递到执行器输出轴，从而实现直线运动。

为了保证ZR 执行器在各种工况下的可靠性和稳定性，其内部结构和材料选择十分重要。

一般来说，ZR 执行器主要由电动机、滚子、螺纹副、轴承、密封件等组成。

其中，电动机通常采用直流电动机，以提供足够的启动力和稳定的运行速度；滚子选用高强度、耐磨损的材料，以承受长时间的运行；螺纹副则需要具有足够的承载能力和抗磨损性能。

三、ZR 执行器的应用领域
ZR 执行器广泛应用于各种工业自动化控制系统中，尤其在石油、化工、冶金、电力等重工业领域具有很高的实用价值。

通过ZR 执行器，可以实现对阀门、闸门、风门等设备的精确控制，从而确保生产过程的安全、高效和稳定。

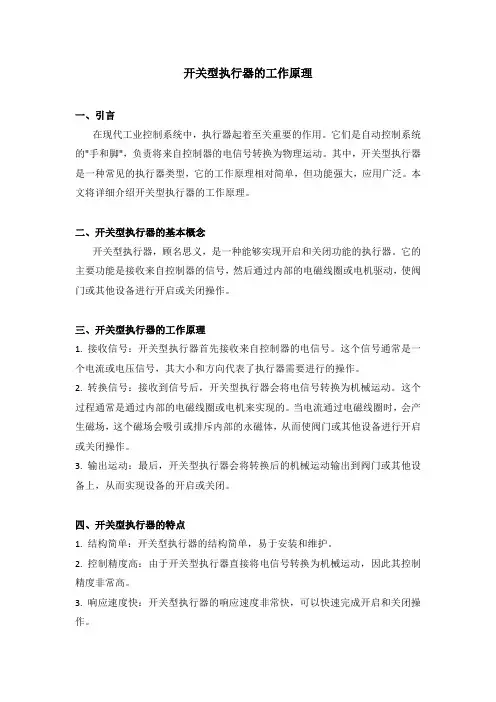

开关型执行器的工作原理一、引言在现代工业控制系统中，执行器起着至关重要的作用。

它们是自动控制系统的"手和脚"，负责将来自控制器的电信号转换为物理运动。

其中，开关型执行器是一种常见的执行器类型，它的工作原理相对简单，但功能强大，应用广泛。

本文将详细介绍开关型执行器的工作原理。

二、开关型执行器的基本概念开关型执行器，顾名思义，是一种能够实现开启和关闭功能的执行器。

它的主要功能是接收来自控制器的信号，然后通过内部的电磁线圈或电机驱动，使阀门或其他设备进行开启或关闭操作。

三、开关型执行器的工作原理1. 接收信号：开关型执行器首先接收来自控制器的电信号。

这个信号通常是一个电流或电压信号，其大小和方向代表了执行器需要进行的操作。

2. 转换信号：接收到信号后，开关型执行器会将电信号转换为机械运动。

这个过程通常是通过内部的电磁线圈或电机来实现的。

当电流通过电磁线圈时，会产生磁场，这个磁场会吸引或排斥内部的永磁体，从而使阀门或其他设备进行开启或关闭操作。

3. 输出运动：最后，开关型执行器会将转换后的机械运动输出到阀门或其他设备上，从而实现设备的开启或关闭。

四、开关型执行器的特点1. 结构简单：开关型执行器的结构简单，易于安装和维护。

2. 控制精度高：由于开关型执行器直接将电信号转换为机械运动，因此其控制精度非常高。

3. 响应速度快：开关型执行器的响应速度非常快，可以快速完成开启和关闭操作。

4. 使用寿命长：由于开关型执行器的结构简单，且工作过程中无磨损，因此其使用寿命非常长。

五、开关型执行器的应用领域开关型执行器广泛应用于各种需要开启和关闭操作的设备上，如阀门、泵、风机等。

此外，它还广泛应用于石油化工、电力、冶金、造纸、食品和饮料等行业。

六、结论开关型执行器的工作原理是通过接收电信号，然后将其转换为机械运动，从而实现设备的开启和关闭。

虽然其结构相对简单，但其功能强大，控制精度高，响应速度快，使用寿命长，因此在现代工业控制系统中得到了广泛的应用。

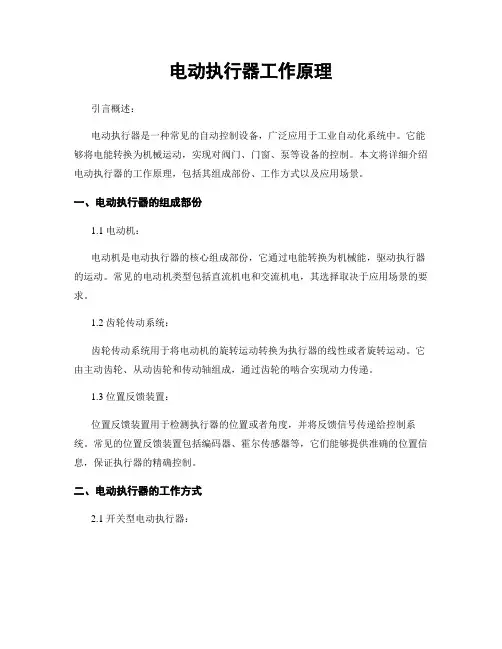

电动执行器工作原理引言概述：电动执行器是一种常见的自动控制设备，广泛应用于工业自动化系统中。

它能够将电能转换为机械运动，实现对阀门、门窗、泵等设备的控制。

本文将详细介绍电动执行器的工作原理，包括其组成部份、工作方式以及应用场景。

一、电动执行器的组成部份1.1 电动机：电动机是电动执行器的核心组成部份，它通过电能转换为机械能，驱动执行器的运动。

常见的电动机类型包括直流机电和交流机电，其选择取决于应用场景的要求。

1.2 齿轮传动系统：齿轮传动系统用于将电动机的旋转运动转换为执行器的线性或者旋转运动。

它由主动齿轮、从动齿轮和传动轴组成，通过齿轮的啮合实现动力传递。

1.3 位置反馈装置：位置反馈装置用于检测执行器的位置或者角度，并将反馈信号传递给控制系统。

常见的位置反馈装置包括编码器、霍尔传感器等，它们能够提供准确的位置信息，保证执行器的精确控制。

二、电动执行器的工作方式2.1 开关型电动执行器：开关型电动执行器通常用于控制阀门、门窗等设备的开关状态。

当电动执行器接收到控制信号时，电动机会启动，通过齿轮传动系统将执行器推动到预定位置，实现开关状态的切换。

2.2 调节型电动执行器：调节型电动执行器用于对阀门、泵等设备进行精确调节。

它通过位置反馈装置获取当前位置信息，并根据控制信号调整执行器的位置或者角度，实现对设备的流量、压力等参数的调节。

2.3 位置控制型电动执行器：位置控制型电动执行器常用于需要精确控制位置的场景，如机器人、医疗设备等。

它通过位置反馈装置实时监测执行器的位置，并根据控制信号精确控制执行器的位置，实现复杂的运动轨迹。

三、电动执行器的应用场景3.1 工业自动化：电动执行器广泛应用于工业自动化系统中，用于控制阀门、泵、输送机等设备。

它能够实现自动化控制，提高生产效率和质量。

3.2 楼宇自动化：电动执行器在楼宇自动化系统中起到关键作用，用于控制门窗、空调系统、照明设备等。

它能够实现智能化控制，提升楼宇的舒适性和能源利用效率。

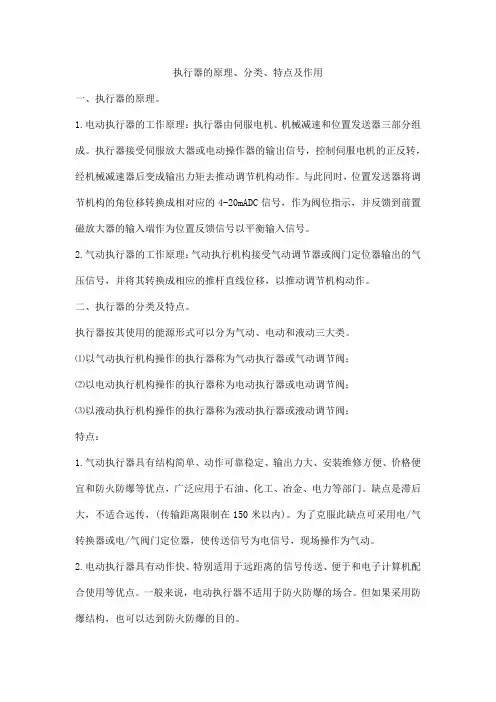

执行器的原理、分类、特点及作用一、执行器的原理。

1.电动执行器的工作原理：执行器由伺服电机、机械减速和位置发送器三部分组成。

执行器接受伺服放大器或电动操作器的输出信号，控制伺服电机的正反转，经机械减速器后变成输出力矩去推动调节机构动作。

与此同时，位置发送器将调节机构的角位移转换成相对应的4-20mADC信号，作为阀位指示，并反馈到前置磁放大器的输入端作为位置反馈信号以平衡输入信号。

2.气动执行器的工作原理：气动执行机构接受气动调节器或阀门定位器输出的气压信号，并将其转换成相应的推杆直线位移，以推动调节机构动作。

二、执行器的分类及特点。

执行器按其使用的能源形式可以分为气动、电动和液动三大类。

⑴以气动执行机构操作的执行器称为气动执行器或气动调节阀；⑵以电动执行机构操作的执行器称为电动执行器或电动调节阀；⑶以液动执行机构操作的执行器称为液动执行器或液动调节阀；特点：1.气动执行器具有结构简单、动作可靠稳定、输出力大、安装维修方便、价格便宜和防火防爆等优点，广泛应用于石油、化工、冶金、电力等部门。

缺点是滞后大，不适合远传，(传输距离限制在150米以内)。

为了克服此缺点可采用电/气转换器或电/气阀门定位器，使传送信号为电信号，现场操作为气动。

2.电动执行器具有动作快、特别适用于远距离的信号传送、便于和电子计算机配合使用等优点。

一般来说，电动执行器不适用于防火防爆的场合。

但如果采用防爆结构，也可以达到防火防爆的目的。

三、气开式调节阀、气关式调节阀的选择原则选择原则：压力信号中断时，应保证设备和操作人员的安全。

四、电/气阀门定位器的作用。

作用：1、提高气动执行机构的灵敏度和精度，改善气动执行器的静特性。

下列影响气动执行机构的灵敏度和精度的因素均可减小。

a.执行机构部分的薄膜和弹簧的不稳定性和各可动部分的摩擦力。

b.当调节阀阀前阀后压差过大时所产生的不平衡力。

c.由于调节介质的黏度大或带有悬浮物、固体颗粒等对阀杆移动所产生的阻力。

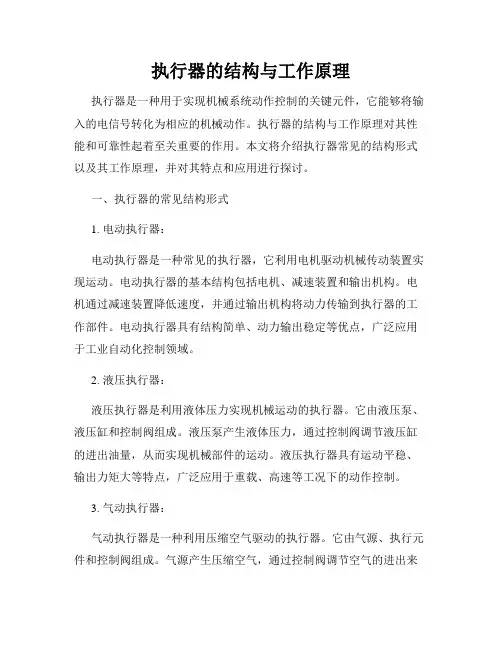

执行器的结构与工作原理执行器是一种用于实现机械系统动作控制的关键元件，它能够将输入的电信号转化为相应的机械动作。

执行器的结构与工作原理对其性能和可靠性起着至关重要的作用。

本文将介绍执行器常见的结构形式以及其工作原理，并对其特点和应用进行探讨。

一、执行器的常见结构形式1. 电动执行器：电动执行器是一种常见的执行器，它利用电机驱动机械传动装置实现运动。

电动执行器的基本结构包括电机、减速装置和输出机构。

电机通过减速装置降低速度，并通过输出机构将动力传输到执行器的工作部件。

电动执行器具有结构简单、动力输出稳定等优点，广泛应用于工业自动化控制领域。

2. 液压执行器：液压执行器是利用液体压力实现机械运动的执行器。

它由液压泵、液压缸和控制阀组成。

液压泵产生液体压力，通过控制阀调节液压缸的进出油量，从而实现机械部件的运动。

液压执行器具有运动平稳、输出力矩大等特点，广泛应用于重载、高速等工况下的动作控制。

3. 气动执行器：气动执行器是一种利用压缩空气驱动的执行器。

它由气源、执行元件和控制阀组成。

气源产生压缩空气，通过控制阀调节空气的进出来控制执行元件的运动。

气动执行器具有反应速度快、体积小等特点，广泛用于自动化生产线和流水线的控制系统中。

4. 电磁执行器：电磁执行器是利用电磁原理实现机械运动的执行器。

它由电磁铁、执行部件和控制电路组成。

电磁铁通过控制电路的通断来实现执行部件的运动。

电磁执行器具有动作迅速、结构简单等优点，广泛应用于电磁阀、继电器等控制系统中。

二、执行器的工作原理1. 电动执行器的工作原理：电动执行器的工作原理是利用电能转换为机械能来实现动作的。

当电源加电后，电机开始旋转，通过减速装置将转速降低，然后通过输出机构将转动力矩转移到执行器的工作部件上，从而实现机械的运动。

2. 液压执行器的工作原理：液压执行器的工作原理是利用液体的压力来实现机械的运动。

当液压泵向液压缸注入液压油时，液压油受到压力作用，推动液压缸的活塞运动。

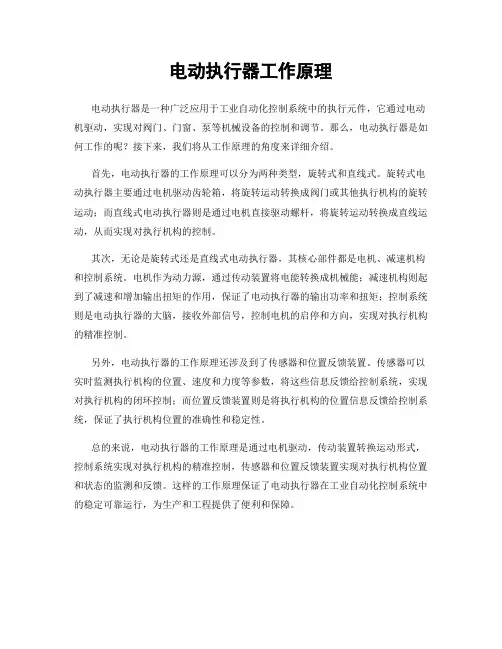

电动执行器工作原理
电动执行器是一种广泛应用于工业自动化控制系统中的执行元件，它通过电动机驱动，实现对阀门、门窗、泵等机械设备的控制和调节。

那么，电动执行器是如何工作的呢？接下来，我们将从工作原理的角度来详细介绍。

首先，电动执行器的工作原理可以分为两种类型，旋转式和直线式。

旋转式电动执行器主要通过电机驱动齿轮箱，将旋转运动转换成阀门或其他执行机构的旋转运动；而直线式电动执行器则是通过电机直接驱动螺杆，将旋转运动转换成直线运动，从而实现对执行机构的控制。

其次，无论是旋转式还是直线式电动执行器，其核心部件都是电机、减速机构和控制系统。

电机作为动力源，通过传动装置将电能转换成机械能；减速机构则起到了减速和增加输出扭矩的作用，保证了电动执行器的输出功率和扭矩；控制系统则是电动执行器的大脑，接收外部信号，控制电机的启停和方向，实现对执行机构的精准控制。

另外，电动执行器的工作原理还涉及到了传感器和位置反馈装置。

传感器可以实时监测执行机构的位置、速度和力度等参数，将这些信息反馈给控制系统，实现对执行机构的闭环控制；而位置反馈装置则是将执行机构的位置信息反馈给控制系统，保证了执行机构位置的准确性和稳定性。

总的来说，电动执行器的工作原理是通过电机驱动，传动装置转换运动形式，控制系统实现对执行机构的精准控制，传感器和位置反馈装置实现对执行机构位置和状态的监测和反馈。

这样的工作原理保证了电动执行器在工业自动化控制系统中的稳定可靠运行，为生产和工程提供了便利和保障。

电动执行器是工业过程控制系统中一个十分重要的现场驱动装置，其能源取用方便、安装调试简单，在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。

电动执行器包括电动执行机构和调节阀两部分，控制精度主要决定于电动执行机构的控制性能，它能够将系统的控制信号转换成输出轴的角位移、直线位移，控制阀门等截流件的位置或其它调节机构，使被控介质按系统要求状态工作。

电动执行器的结构原理1、电动执行机构接收控制系统发出的开关信号后，电机不转并有嗡嗡声。

其原因可能是：1）电动执行机构减速器的行星齿轮部分卡涩、损坏或变形；2）电动执行机构减速器的斜齿轮传动部分变形或过度磨损或损坏；3）电动执行机构减速器的涡轮涡杆或丝杆螺母传动部分变形损坏、卡涩等；4）电动执行机构整体机械部分配合不好，不灵活，需调整加油。

2 电动执行器电气部分故障结构原理1）电动执行机构接受控制系统发出的开、关信号后，电机不转，也无嗡嗡声。

可能原因是：没有交流电源或电源不能加到电动执行机构的电机部分或位置定位器部分；PM放大板工作不正常，不能发出对应的控制信号；固态继电器部分损坏，不能将放大板送来的弱信号转变成电机需要的强电信号；电机热保护开关损坏；力矩限制开关损坏；行程限制开关损坏；手动/自动开关位置选错或开关损坏；电机损坏。

2）电动执行机构接受控制系统发出的开、关信号后，电机不转，有嗡嗡声。

其可能原因是：电机的启动电容损坏；电机线圈匝间轻微短路；电源电压不够。

3）电动执行0 机构接受控制系统发出的开、关信号后，电机抖动，并伴有咯咯声，其原因可能是：PM放大板的输出信号不足不能使固态继电器完全导通，造成电机的加载电压不足；固态继电器性能变坏，造成其输出端未完全导通。

电动执行器工作原理电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。

前四种属于DDZ型。

下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。

电动执行器工作原理一、引言电动执行器是一种将电能转化为机械能的装置，广泛应用于工业自动化控制系统中。

本文将详细介绍电动执行器的工作原理，包括其基本结构、工作原理、控制方式和应用领域等方面的内容。

二、基本结构电动执行器通常由电动机、减速机、传动机构和执行机构等组成。

电动机作为动力源，将电能转化为机械能；减速机用于减小电动机的转速并增加扭矩；传动机构将电动机的转动传递给执行机构；执行机构根据控制信号进行相应的动作，如开关、调节或者切断流体等。

三、工作原理1. 电动机驱动电动执行器的工作原理首先依赖于电动机的驱动。

电动机通常采用交流机电或者直流机电，其转速和扭矩可以通过控制电源电压或者电流来调节。

当电源接通时，电动机开始运转。

2. 减速机传动电动机的高速旋转需要通过减速机来降低转速，并提供足够的扭矩。

减速机通常由齿轮、链条或者带轮等组成，通过传动将电动机的转动传递给执行机构。

3. 传动机构传动机构是将减速机的转动传递给执行机构的重要组成部份。

常见的传动机构包括螺杆传动、齿轮传动和链条传动等。

传动机构的设计要考虑到执行机构的负载要求，以确保执行机构能够稳定可靠地工作。

4. 执行机构执行机构是电动执行器的核心部份，根据控制信号进行相应的动作。

常见的执行机构包括阀门、门禁、调节阀和切断阀等。

执行机构的工作原理根据不同的应用领域而有所不同，但通常都是通过电动力或者电磁力来实现开关、调节或者切断流体等操作。

四、控制方式电动执行器的控制方式多种多样，常见的控制方式包括手动控制、自动控制和远程控制等。

1. 手动控制手动控制是最基本的控制方式，通过手动操作按钮或者手柄来控制执行机构的动作。

这种控制方式适合于一些简单的应用场景，但操作人员需要现场操作，效率较低。

2. 自动控制自动控制是通过传感器和控制系统实现的。

传感器可以感知环境参数，如温度、压力和流量等，控制系统则根据传感器的反馈信号来控制执行机构的动作。

自动控制可以实现对执行机构的精确控制，并可以根据设定的条件进行自动调节和切换。

气动执行器工作原理
气动执行器是一种利用气压驱动来完成物体运动的装置。

其工作原理可以分为三个部分：气源、控制系统和执行器。

首先，气源提供了气体压力，通常使用压缩空气或气体瓶。

气源通过管道将气体传输到控制系统中。

接下来，控制系统根据输入的信号来控制气体的流动。

常见的控制系统有电磁阀、脚踏阀或手动阀等。

当接收到控制信号时，控制系统打开或关闭相应的阀门，控制气体的流动。

最后，执行器将气体压力转化为机械力来驱动物体运动。

执行器通常由气缸和阀门组成。

当气缸接收到气体压力时，气缸内部的活塞会移动，从而产生机械力。

通过控制阀门的开启和关闭，可以控制气缸的运动方向和速度。

总结来说，气动执行器的工作原理是通过气源提供气体压力，控制系统控制气体流动，最后由执行器将气体压力转化为机械力来驱动物体运动。

通过合理的控制和调节，可以实现准确和可靠的运动控制。
