路基防护工程.
- 格式:ppt
- 大小:1.23 MB
- 文档页数:24
路基防护工程施工方案一、基本情况:四合同内路基防护分A型、C型两种。
当路基填土高度小于等于4m时,坡面采用A型(植草防护);当路基填土高度大于4m时,坡面采用C型(浆砌片石拱防护即拱形骨架防护),坡面施工除拱形骨架采用C25砼预制块砌筑,其余骨架外面部分采用25cm厚的7.5#浆砌片石(骨架内植草),下面为10cm的砂垫层。
二、工艺流程:三、施工工序具体操作1、准备工作平整场地,规划好施工现场,保证材料和设备进场顺畅,对砂料堆放和拌和场地进行硬化。
进场石料均匀、不易风化、无裂纹,厚度不小于150mm。
砂浆拌制用中砂,最大粒径不超过5mm;2、施工放样首先放样刷坡,刷坡并将坡面人工平整后用放出外侧砌石路肩边线、沿坡面向下放出拱顶和拱脚线并撒出拱形骨架埋设灰线;放出坡脚控制点,挂上施工线;3、砌筑片石和拱形骨架坡面密实、平整后开始铺砌(包括砂垫层),砂砾垫层材料粒径不宜大于50mm,含泥量不超过5%,含砂量不超过40%。
垫层与铺砌层配合进行,随铺随砌。
铺砌时自下而上分层进行,砌块交错嵌紧,严禁浮塞,砌缝宽度不大于4cm。
片石铺筑时不得大面积平铺,石块要彼此交错搭接,不得松动。
石块砂浆在砌体内必须饱满,密实,不得有悬浆。
坡岸砌体两端及顶部边坡或岩坡衔接牢固、平顺、密贴。
砌筑时留够预制块埋设位置,并在片石砌筑结束后进行拱形骨架的安装,勾缝,勾缝采用平缝,1cm。
拱形骨架安装时要保证拱顶线形圆顺,拱柱在一条直线上,上部拱径(直径)为2.5m。
沿纵向每长15.0m留2cm宽的伸缩缝,缝内填塞沥青麻絮。
4、勾缝及养护砌石勾缝采用凹缝,勾缝嵌入砌缝内不小于20mm,缝槽深度不足时,凿够深度后再勾缝。
砌筑完毕后,在砂浆初凝后,采用塑料薄膜覆盖养生7-14天,养护期间避免碰撞、振动或承重。
5、坡面植草待砌石护坡养护七天后,在拱形骨架内开始人工植草(A型防护直接人工植草)。
草种选择易成活,适于当地栽种,种源供应充足的“狗牙根”。
路基防护工程施工方案概述路基防护是保证道路稳定和使用寿命的重要措施。
因此,路基防护工程施工方案的制定和实施至关重要。
本文将详细介绍路基防护工程的施工方案。
工程内容路基防护工程包括以下方面:1.路基基础工程:路基基础工程包括路基填方、压实、上部碾压等基础工作。
2.桥涵路基工程:包括桥涵上部结构的建造以及与之配合的桥涵路基的铺设。
3.防护工程:包括防护墙、挡土墙、护栏等防护工程。
施工准备1.现场勘察:在施工前必须进行现场勘察,以确定道路、桥涵和防护工程的建设位置和施工要求。
2.现场布置:在施工前,必须根据施工要求进行场地平整、设备布置、桩基施工等准备工作。
施工过程1.路基基础工程(1)疏浚土壤:首先需要对路基土壤进行疏浚,以确保土壤干燥,为后面的填方工作创造条件。
(2)填方加固:填方加固需要选用合适的填土进行填充,在填土过程中要求固定填方位置,加强填方结构的稳定性。
(3)碾压工作:在填方加固结束后,需要对路基进行碾压处理,以确保路基的平整和坚固。
2.桥涵路基工程桥涵路基工程需要依据桥涵结构情况、桥涵位置和周边环境等因素进行设计和施工。
具体工作如下:(1)维护桥面防水层:若桥面防水层存在损坏,需要进行修补,确保桥面的防水效果。
(2)摆放垫层材料:在桥涵路基铺设之前,需要先将垫层材料摆放到桥面上,以保证桥涵路基的稳定性。
(3)铺设基础层:在摆放垫层材料之后,需要铺设基础层,以确保桥涵路基的密实性和稳定性。
(4)修整坡度:为了保证桥涵路基的排水量,需要对其进行坡度修整。
3.防护工程防护工程包括防护墙、挡土墙、护栏等方面。
具体工作如下:(1)修建防护墙:根据设计要求和施工现场情况,我们需要选用合适的建筑材料修建防护墙,确保其美观和功能性。
(2)修建挡土墙:挡土墙的建造需要根据场地的高度、倾斜角度和所选用的材料,铺筑挡土墙的固定点和斜坡。
(3)安装护栏:在道路两侧设置护栏,可有效避免车辆意外驶出道路。
以上三个方面的防护工程应在路基施工结束后进行。
路基防护工程施工工程概况一、项目背景本次施工的路基防护工程位于某地的一条主干道路上,该路段因为地势较陡,且常年受到雨水侵蚀和车辆碾压,路基已出现严重损坏情况,为了保障道路的正常通行和增加安全性,决定进行路基防护工程的施工。
二、施工内容1. 路基加固:通过在路基上铺设一定厚度的土石料,以增加路基的承载能力和稳定性。
2. 边坡防护:在路基两侧的陡坡上设置防护栏杆或者植被覆盖,以防止坡体滑坡和崩塌。
3. 排水系统:在路基的低洼处设置排水沟、雨水篦,及时排除道路上积水,防止水毁路基。
三、材料和设备1. 土石料:选用优质的碎石和砂土作为路基加固的主要填料材料。
2. 防护栏杆:采用镀锌钢材制成的护栏杆,具有一定的抗腐蚀和抗冲击能力。
3. 排水管道:选用PVC或者HDPE材质的排水管道,耐腐蚀、耐磨损。
四、施工流程1. 现场勘察:施工人员到达现场进行勘察,确定施工范围和需要采取的措施。
2. 设计方案:根据勘察结果制定施工设计方案,确定路基加固的厚度和材料,边坡防护的方式等。
3. 施工准备:准备所需的施工材料和设备,组织人员进行培训,确保施工安全和质量。
4. 施工作业:先进行路基加固工程,铺设土石料,夯实压实,再进行边坡防护工程,设置防护栏杆,最后进行排水系统的铺设和安装。
5. 现场检查:定期对施工现场进行检查,确保施工进度和质量,并对施工过程中出现的问题及时处理。
五、质量控制1. 严格按照设计方案进行施工,不得擅自更改施工方式和材料。
2. 确保施工人员具有相关的资质和经验,加强对施工作业的监督管理。
3. 进行施工质量检测,对施工成果进行验收,确保达到设计要求和工程标准。
六、安全保障1. 制定施工安全规范,加强对施工现场的安全管理。
2. 保障施工人员的安全,提供必要的劳保用品和安全培训。
3. 对施工过程中可能出现的危险情况进行预防和应急处理。
以上便是路基防护工程施工工程概况的介绍,希望通过本次施工,能够为道路的安全和稳定做出贡献。
路基防护工程及施工方案一、路基防护工程的意义1. 保护道路基础:路基是支撑道路的基础,其稳定性直接关系到道路的使用寿命和安全性。
路基受到外界侵害会导致变形、沉陷、甚至崩塌,严重危害交通安全。
2. 保护周边环境:路基防护工程能有效控制路面水土流失,减少对周边环境的破坏。
同时,合理设置路基防护设施,还能保护附近建筑物和农田等。
3. 提高路面使用寿命:路基受到侵蚀和损坏会加速路面老化,降低使用寿命。
路基防护工程可以减轻道路承受的压力,延长其使用寿命。
二、施工方案的制定原则1. 合理规划布局:根据路基的特征和周边环境情况,合理布局路基防护设施,保证其有效性。
2. 遵守法规标准:严格按照国家相关法规和标准进行设计和施工,确保施工质量和安全。
3. 综合考虑经济性和实用性:施工方案要考虑路基防护设施的经济性和实用性,以尽量节约成本,同时满足使用要求。
4. 全面考虑环境因素:施工方案中需要充分考虑周边环境情况,尽量减少对自然环境的影响。
5. 强调施工管理:施工方案要注重施工管理,确保施工过程中的安全和质量。
三、施工设备和材料1. 施工设备:常用的施工设备包括挖掘机、装载机、压路机、混凝土搅拌站等。
这些设备主要用于挖掘、填筑、夯实、混凝土浇筑等工序。
2. 施工材料:主要包括砾石、碎石、砂土、水泥、沥青等。
其中,砾石和碎石主要用于路基填筑,砂土用于路基夯实,水泥和沥青用于混凝土路面的浇筑。
四、施工工序和管理1. 前期准备:施工前需要进行勘测、设计、方案制定等工作。
同时要做好场地清理和设备材料的储备工作。
2. 路基填筑:根据设计要求,采用挖掘和填筑等方法进行路基填筑,保证路基的平整和坚固。
3. 路基夯实:采用夯实机对路基进行夯实,确保路基的紧实度和稳定性。
4. 路面浇筑:在路基夯实完成后,进行路面混凝土的浇筑工作,保证路面的平整和坚固。
5. 路基防护设施的安装:包括护栏、护坡、防撞墙等设施的安装,以及相关标志和标线的绘制。
路基防护工程施工方案主要包括以下几个方面:工程概况、编制依据、原则及范围、施工总体部署、施工方案、施工方法、质量保证措施、安全保证措施、特殊季节施工措施、环境、水土保持措施等。
以下是一个简要的路基防护工程施工方案范例:一、工程概况本项目为某国道改建工程,全长约8公里,起点桩号为K76200,终点桩号为K84160。
采用双向六车道一级公路技术标准,设计速度100公里/小时。
主线标准路基宽度33.5米,其中中央分隔带宽2米,行车道宽23.75米,左侧路缘带宽20.75米,右侧硬路肩宽23米(含路缘带0.5米),土路肩宽20.75米。
本合同段全线长7.96公里,地处低山丘岭地带,地形起伏较大。
二、编制依据、原则及范围1. 编制依据:本方案依据《公路工程技术标准》、《公路路基施工技术规范》等相关规范和标准进行编制。
2. 编制原则:坚持安全、环保、节能、质量第一的原则,确保工程质量和施工安全,提高道路使用寿命。
3. 范围:本方案主要包括路基边坡防护、路基排水、路面排水等施工内容。
三、施工总体部署1. 施工组织结构:建立健全项目管理体系,明确各岗位职责,确保施工顺利推进。
2. 施工进度计划:合理制定施工进度计划,确保各施工环节紧密衔接,按时完成工程。
3. 施工资源配置:合理配置人力、物力、财力等资源,确保施工需求得到满足。
四、施工方案1. 填方边坡防护:采用植草灌防护、挂网液压喷播植草灌防护、拱型骨架坡面防护等措施。
2. 挖方边坡防护:采用锚杆框架梁加固、锚索防护、窗孔式护面墙、锚杆索混凝土框架梁等措施。
3. 路基排水:设置堑顶截水沟、边坡平台截水沟、排水沟等,采用M7.5浆砌片石砌筑。
4. 路面排水:设置路面排水设施,确保路面排水畅通。
五、施工方法1. 施工准备:进行现场调查,明确施工范围和施工内容;组织人员培训,提高施工技能;准备施工所需材料和设备。
2. 植草灌防护:采用播种、植灌等方式进行植草灌防护,确保植被生长良好。

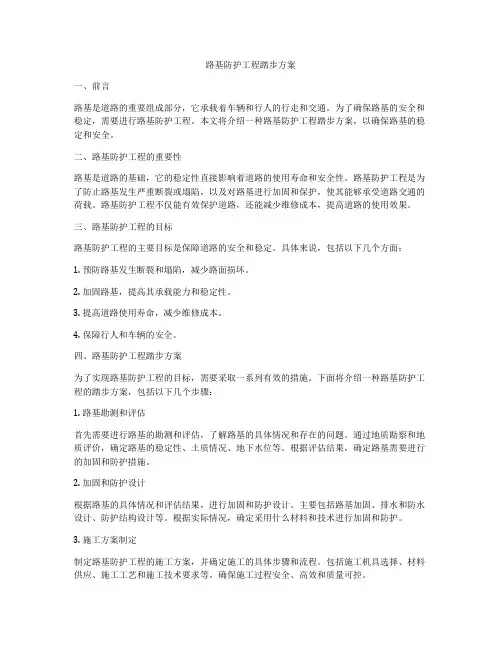

路基防护工程踏步方案一、前言路基是道路的重要组成部分,它承载着车辆和行人的行走和交通。
为了确保路基的安全和稳定,需要进行路基防护工程。
本文将介绍一种路基防护工程踏步方案,以确保路基的稳定和安全。
二、路基防护工程的重要性路基是道路的基础,它的稳定性直接影响着道路的使用寿命和安全性。
路基防护工程是为了防止路基发生严重断裂或塌陷,以及对路基进行加固和保护,使其能够承受道路交通的荷载。
路基防护工程不仅能有效保护道路,还能减少维修成本,提高道路的使用效果。
三、路基防护工程的目标路基防护工程的主要目标是保障道路的安全和稳定。
具体来说,包括以下几个方面:1. 预防路基发生断裂和塌陷,减少路面损坏。
2. 加固路基,提高其承载能力和稳定性。
3. 提高道路使用寿命,减少维修成本。
4. 保障行人和车辆的安全。
四、路基防护工程踏步方案为了实现路基防护工程的目标,需要采取一系列有效的措施。
下面将介绍一种路基防护工程的踏步方案,包括以下几个步骤:1. 路基勘测和评估首先需要进行路基的勘测和评估,了解路基的具体情况和存在的问题。
通过地质勘察和地质评价,确定路基的稳定性、土质情况、地下水位等。
根据评估结果,确定路基需要进行的加固和防护措施。
2. 加固和防护设计根据路基的具体情况和评估结果,进行加固和防护设计。
主要包括路基加固、排水和防水设计、防护结构设计等。
根据实际情况,确定采用什么材料和技术进行加固和防护。
3. 施工方案制定制定路基防护工程的施工方案,并确定施工的具体步骤和流程。
包括施工机具选择、材料供应、施工工艺和施工技术要求等。
确保施工过程安全、高效和质量可控。
4. 施工实施根据施工方案进行路基防护工程的实施。
包括材料的运输和现场管理、施工人员的技术培训和安全教育、施工设备的使用和维护等。
确保施工质量和安全。
5. 监测和验收在路基防护工程完成后,进行监测和验收。
监测路基的变形和周围环境的变化,以确保加固措施的有效性和持久性。
一、工程概况本工程为某地区公路路基防护工程,位于该地区某段公路路段,全长XX公里。
该路段地势复杂,路基土质较差,存在较大的安全隐患。
为确保行车安全,提高公路通行能力,需对该路段进行路基防护工程。
二、施工目标1. 确保路基稳定性,提高公路抗滑、抗冲刷能力;2. 优化路基排水系统,降低路基病害发生率;3. 确保施工质量,满足设计要求。
三、施工方法1. 路基加固(1)采用土工布、土工网等材料对路基进行加固,提高路基稳定性。
(2)在路基两侧设置排水沟,确保路基排水畅通。
2. 边坡防护(1)采用植草、喷播植草、挂网液压喷播植草等生态防护措施,提高边坡稳定性。
(2)对易发生滑坡、坍塌的边坡,采用浆砌片石护脚墙、护面墙、衡重式片石混凝土挡墙等结构防护。
3. 路基排水(1)对路基排水系统进行全面检查,确保排水设施完好。
(2)对损坏的排水设施进行修复或更换。
(3)在路基两侧设置排水沟,确保路基排水畅通。
四、施工工艺1. 施工准备(1)对施工现场进行勘察,了解路基土质、地形地貌等情况。
(2)制定详细的施工方案,明确施工工艺和质量要求。
(3)组织施工人员培训,提高施工人员技能水平。
2. 施工过程(1)路基加固:根据设计要求,铺设土工布、土工网等材料,确保路基稳定性。
(2)边坡防护:根据边坡实际情况,选择合适的生态防护措施,提高边坡稳定性。
(3)路基排水:对路基排水系统进行全面检查,确保排水设施完好,修复或更换损坏的排水设施。
(4)施工监测:对施工过程进行实时监测,确保施工质量。
3. 施工验收(1)按照设计要求,对路基加固、边坡防护、路基排水等工程进行验收。
(2)对验收不合格的工程进行整改,直至合格。
五、质量保证措施1. 严格遵循施工规范,确保施工质量。
2. 对施工材料进行严格检验,确保材料质量。
3. 加强施工过程监控,及时发现并解决质量问题。
4. 定期对施工人员进行质量培训,提高质量意识。
六、安全保证措施1. 制定安全施工方案,明确安全措施。
路基防护工程施工方案路基防护工程施工方案一、施工前的准备工作1. 制定施工方案和安全措施,并提交相关部门审批。
2. 准备施工所需的材料和设备,包括路基防护材料、施工机械等。
3. 对施工现场进行勘测和测量,确定施工的起止点和施工标准。
4. 做好交通组织工作,确保施工期间的交通安全。
二、施工过程1. 清理施工路段的垃圾和杂物,确保施工现场整洁。
2. 依据设计要求,在路基上进行开挖和填方,保证路基的平整度和稳定性。
3. 在路基上铺设路基防护材料,根据材料的特性进行合适布置,并与路基牢固连接。
4. 进行路基防护材料的固定,采用机械操作或人工操作的方式,确保材料牢固可靠。
5. 进行路基防护材料的修整工作,保持材料表面的平整度和美观度。
6. 清理施工现场的杂物和垃圾,确保施工质量和环境卫生。
三、施工后的验收工作1. 对施工现场进行巡视和检查,确保施工质量符合设计要求。
2. 对路基防护工程进行测量和验收,评估施工的合格情况。
3. 编制施工报告,总结施工过程中的经验和教训,并提出改进措施。
4. 清理施工现场,恢复交通,确保施工对交通的影响最小化。
5. 向相关部门和业主提交施工结果和验收报告。
四、安全控制1. 施工中要严格按照相关安全操作规程操作,保证人身安全。
2. 做好施工现场的警示标志和指示标识,避免施工人员和交通参与人员的意外伤害。
3. 对施工现场进行安全巡视,及时发现和处理安全隐患。
4. 提供施工人员必需的个人防护用品,确保其人身安全。
5. 加强对施工人员的安全教育和培训,增强安全意识。
总结:通过以上工作,能够有效地保证路基防护工程的施工质量和安全性。
在施工过程中,要注意工作的条理性和有序性,确保工程按计划进行。
同时,要注重安全控制,严格按照安全操作规程操作,确保人身安全和交通安全。
只有做好施工的各项准备工作,并严格遵守施工方案,才能保证工程的顺利进行和质量的有效控制。
路基防护工程施工方案一、项目概况为了保障公路的安全和稳定运行,提升路基的抗冲刷能力和护坡能力,本工程拟进行路基防护工程的施工。
本工程的施工地点为XX省XX市XX县的XX公路,路基附近的土地大部分为坡地和山区地带,降水量较大,容易发生土石流、泥石流等自然灾害。
为保障路基的稳定和安全,确保公路通行的畅通和安全,本工程将进行路基护坡、排水系统的改造和加固。
二、施工目标1. 提升路基的抗冲刷能力和护坡能力,降低自然灾害对路基的影响。
2. 改善路基的排水系统,减少水土流失,增加路基的稳定性。
3. 及时处理因施工导致的环境污染和生态破坏问题,保护当地的生态环境和自然资源。
三、施工内容1. 护坡工程:对路基附近的土地进行整治,对坡面进行平整、加固,加设防护网,种植草坪等。
2. 排水系统改造:对路基的原有排水系统进行改造和加固,增加排水沟和排水管道,确保排水系统的畅通。
3. 环境保护处理:对施工过程中产生的污水、垃圾进行及时处理,减少对环境的污染。
四、施工工艺1. 护坡工程:先对路基周围的土地进行整体评估,确定护坡的范围和高度,然后进行平整和加固工程,最后进行护坡网的安装和草坪的种植。
2. 排水系统改造:首先对原有排水系统进行全面评估,确定改造的范围和方案,然后进行排水沟和排水管道的加设和改造,最后进行系统的测试和调试。
3. 环境保护处理:在施工现场设立专门的污水处理和垃圾处理点,对产生的污水和垃圾进行分类处理和资源回收。
五、施工方案1. 施工组织:成立专门的工程项目组,负责统筹工程的施工和管理工作,设立现场指挥部,明确各部门的工作任务和责任。
2. 安全保障:加强施工现场的安全管理,设置警示标识和警示牌,保障施工人员的安全。
3. 资材采购:按照施工计划和工程需求,提前进行材料的采购,确保施工的顺利进行。
4. 施工进度:根据施工计划和施工进度表,合理安排施工工序,确保工程的高质量和高效率。
六、施工设备和材料1. 施工设备:包括挖掘机、推土机、护坡网安装设备、水泥搅拌机等。
