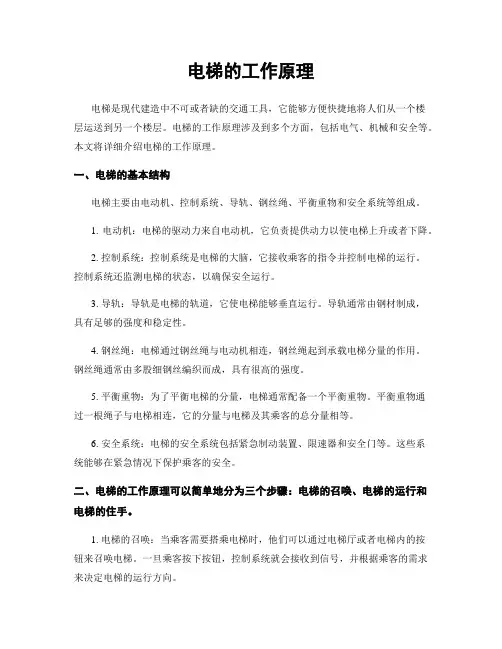

电梯的工作原理电梯是现代建造中不可或者缺的交通工具，它能够方便快捷地将人们从一个楼层运送到另一个楼层。
电梯的工作原理涉及到多个方面，包括电气、机械和安全等。
本文将详细介绍电梯的工作原理。
一、电梯的基本结构电梯主要由电动机、控制系统、导轨、钢丝绳、平衡重物和安全系统等组成。
1. 电动机：电梯的驱动力来自电动机，它负责提供动力以使电梯上升或者下降。
2. 控制系统：控制系统是电梯的大脑，它接收乘客的指令并控制电梯的运行。
控制系统还监测电梯的状态，以确保安全运行。
3. 导轨：导轨是电梯的轨道，它使电梯能够垂直运行。
导轨通常由钢材制成，具有足够的强度和稳定性。
4. 钢丝绳：电梯通过钢丝绳与电动机相连，钢丝绳起到承载电梯分量的作用。
钢丝绳通常由多股细钢丝编织而成，具有很高的强度。
5. 平衡重物：为了平衡电梯的分量，电梯通常配备一个平衡重物。
平衡重物通过一根绳子与电梯相连，它的分量与电梯及其乘客的总分量相等。
6. 安全系统：电梯的安全系统包括紧急制动装置、限速器和安全门等。
这些系统能够在紧急情况下保护乘客的安全。
二、电梯的工作原理可以简单地分为三个步骤：电梯的召唤、电梯的运行和电梯的住手。
1. 电梯的召唤：当乘客需要搭乘电梯时，他们可以通过电梯厅或者电梯内的按钮来召唤电梯。
一旦乘客按下按钮，控制系统就会接收到信号，并根据乘客的需求来决定电梯的运行方向。
2. 电梯的运行：一旦控制系统确定了电梯的运行方向，电动机就会启动。
电动机通过转动轮轴，使钢丝绳绕在轮轴上。
钢丝绳的一端连接着电梯的底部，另一端连接着平衡重物。
当电动机启动时，钢丝绳会被卷绕或者解开，从而使电梯上升或者下降。
3. 电梯的住手：当电梯到达目标楼层时，控制系统会发送信号给电动机，使其住手运行。
同时，安全系统会确保电梯平稳停在目标楼层，并打开电梯门以供乘客出入。
三、电梯的安全性电梯的安全性是设计和创造电梯时必须考虑的重要因素。
以下是一些保证电梯安全性的关键措施：1. 限速器：限速器是一种安全装置，它能够监测电梯的速度并在超过安全范围时自动制动电梯。
电梯工作原理引言概述：电梯作为现代城市交通系统的重要组成部分，为人们提供了便捷快速的垂直交通方式。
然而，电梯的工作原理却是众多人所不了解的。
本文将详细介绍电梯的工作原理，包括电梯的基本构造、电梯的运行方式、电梯的安全保护系统以及电梯的维护保养。
一、电梯的基本构造1.1 电梯井和轿厢：电梯井是电梯的运行空间，轿厢则是电梯内部供乘客乘坐的空间。
电梯井和轿厢之间通过导轨连接，轿厢可以在导轨上上下运行。
1.2 驱动系统：电梯的驱动系统由电动机、减速器和传动机构组成。
电动机提供动力，通过减速器和传动机构将电动机的旋转运动转换为轿厢的上下运动。
1.3 控制系统：电梯的控制系统包括电梯按钮、控制器和电气元件等。
乘客通过按下按钮选择所需楼层，控制器接收信号后控制电动机实现轿厢的运行。
二、电梯的运行方式2.1 电梯的起升运行：当乘客按下按钮选择楼层后，电梯控制器接收信号，电动机启动并驱动轿厢沿导轨上升或下降，直到到达目标楼层。
2.2 电梯的停靠控制：当电梯到达目标楼层时，控制器会控制电动机停止运行，并使轿厢与楼层平齐，以方便乘客上下电梯。
2.3 电梯的门控制：电梯的门控制系统通过电动机和门系统实现轿厢门的开关。
当电梯到达目标楼层时，门控制系统会自动打开轿厢门，乘客上下电梯后，轿厢门会自动关闭。
三、电梯的安全保护系统3.1 限速器：电梯的限速器是一种安全装置，用于监测电梯的运行速度。
当电梯超过预设的安全速度时，限速器会自动刹车，确保电梯的安全停靠。
3.2 安全钳：安全钳是一种安全装置，用于防止电梯的自由坠落。
当电梯发生异常情况时，安全钳会自动夹紧导轨，阻止电梯的运行。
3.3 紧急通信系统：电梯内部配备有紧急通信系统，乘客可以通过该系统与外界联系，寻求帮助。
四、电梯的维护保养4.1 定期检查：电梯需要定期进行检查，包括电梯的机械部件、电气系统以及安全装置的功能检测，以确保电梯的正常运行。
4.2 日常保养：电梯的日常保养包括轨道的清洁、电梯门的润滑以及按钮的维护等，以延长电梯的使用寿命和提高电梯的运行效率。
电梯的组成
电梯是现代建筑中常用到的工具，电梯的结构组成有以下系统构成。
1、曳引系统
曳引系统的主要功能是输出与传递动力，使电梯运行。
曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。
2、导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
导向系统主要由导轨，导靴和导轨架组成。
3、轿厢
轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。
轿厢由轿厢架和轿厢体组成。
4、门系统
门系统的主要功能是封住层站入口和轿厢入口。
门系统由轿厢门，层门，开门机，门锁装置组成。
5、重量平衡系统
系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。
系统主要由对重和重量补偿装置组成。
6、电力拖动系统
电力拖动系统的功能是提供动力，实行电梯速度控制。
电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。
7、电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制。
电气控制系统主要由操纵装置，位置显示装置，控制屏(柜)，平层装置，选层器等组成。
8、安全保护系统
保证电梯安全使用，防止一切危及人身安全的事故发生。
由限速器，安全钳，缓冲器，端站保护装置组成。
电梯的结构与原理
电梯是一种垂直运输设备，由机房、曳引系统、轿厢和导轨等组成。
其原理是通过电动驱动和钢丝绳以及滑轮的协调运作，实现乘客或物品在垂直方向的运输。
首先，电梯内装有一个电动机，通过电源的供给来驱动电动机运转。
电动机通常采用交流或直流电机，用于提供动力。
其次，曳引系统是电梯的重要组成部分，它由钢丝绳和滑轮构成。
钢丝绳固定在轿厢底部，然后通过滑轮与电动机相连。
当电动机启动时，钢丝绳会被收回或释放，从而带动轿厢上升或下降。
轿厢是电梯内部供乘客或物品使用的空间。
它是由钢板制成的箱体，其底部与曳引系统相连。
轿厢通过导轨外壳进行垂直运动，保证乘客的安全，并使轿厢能够在顶部和底部停靠。
导轨是电梯运行所需的指导轴，通常固定在建筑物的竖直结构中。
导轨分为导向导轨和滚轮导轨两种形式。
导向导轨位于电梯井道的两侧，用于控制轿厢的运动方向。
滚轮导轨固定在轿厢的四角，以便轿厢能够沿着导向导轨上升和下降。
在电梯的运行过程中，还有一系列的安全措施，如门锁和安全电路等。
门锁用于防止乘客在电梯运行时意外打开门，并确保乘客的安全。
安全电路会监测轿厢运行过程中的异常情况，一旦发生问题，将立即切断电源，以保护乘客的安全。
总之，电梯通过电动机、曳引系统、轿厢和导轨等组成，利用机械原理和电力驱动实现乘客或物品在垂直方向的运输。
同时，电梯还配备了安全措施，以确保乘客的安全。
电梯初级知识点总结图解一、电梯基本结构和工作原理1. 电梯的基本结构电梯主要由电梯舱、悬挂系统、门系统、传动系统、控制系统等部分组成。
电梯舱是乘客和货物的载体，悬挂系统包括导轨、钢丝绳、平衡块等，并负责支撑和运行电梯舱。
门系统包括门轨、门扇等，负责电梯的开启和关闭。
传动系统包括电动机、减速机、导轮等，负责提供动力和传递力量。
控制系统包括控制柜、电气元件、传感器等，负责控制电梯的运行和安全。
2. 电梯的工作原理电梯的运行是由电动机驱动，通过传动系统提供力量，使得电梯舱在导轨上上下运动。
控制系统监控电梯的运行状态，通过电气信号和控制指令控制电梯的开闭、停靠等操作。
电梯的安全装置和紧急系统能够在发生故障或紧急情况下及时保护乘客和货物的安全。
二、电梯的安全设施和标准1. 电梯的安全装置电梯的安全装置包括限速器、安全钳、轿厢限位器、门锁检测装置、地震传感器等。
限速器在电梯超速时立即制动，安全钳在电梯发生意外时立即切断电梯的电源，轿厢限位器能够确保电梯在轨道范围内运行，门锁检测装置能够确保电梯门的关闭，地震传感器能够在地震发生时及时停机。
2. 电梯的安全标准电梯的安全标准包括国际标准、行业标准和地方标准。
国际标准主要是由国际电梯协会和国际标准化组织制订，主要包括EN115、EN81、ISO 9001等。
行业标准由国内电梯行业协会和标准化组织制订，地方标准由各地政府和相关部门制订。
三、电梯的维护和保养1. 电梯的维护周期电梯的维护周期通常包括日常维护、周期性维护和定期大修。
日常维护是指对电梯日常运行中的小故障和异常进行处理，周期性维护是指根据电梯的使用情况进行定期检查和保养，定期大修是指根据电梯的使用寿命进行全面维修和更新。
2. 电梯的维护内容电梯的维护内容包括机械部分的润滑、检查和清洁，电气部分的检查和调试，安全装置和紧急系统的测试和维护，控制系统和传感器的检查和校准等。
3. 电梯的维保单位和人员电梯的维保单位通常是由电梯生产厂家或专业维保公司提供，维保人员需要有相关的资质和证书，能够熟练操作和维护电梯，保证电梯的安全和稳定运行。
电梯工作原理及结构图引言概述：电梯作为现代城市交通的重要组成部份，已经成为人们生活中不可或者缺的一部份。
本文将详细介绍电梯的工作原理及结构图，以匡助读者更好地理解电梯的运行机制。
正文内容：一、电梯的工作原理1.1 电梯驱动系统- 电梯的驱动系统主要由电动机、减速器和传动机构组成。
- 电动机通过电力驱动，将动力传递给减速器。
- 减速器通过减速作用，将电动机的高速旋转转换为电梯所需的低速运动。
1.2 电梯控制系统- 电梯控制系统主要由控制器、按钮和传感器组成。
- 乘客通过按钮选择所需楼层，控制器根据按钮信号控制电梯的运行。
- 传感器用于检测电梯的位置和乘客的进出情况，以确保电梯的安全运行。
1.3 电梯安全系统- 电梯安全系统包括紧急制动装置、过载保护装置和安全门等。
- 紧急制动装置在发生紧急情况时，能够迅速住手电梯的运动。
- 过载保护装置能够检测电梯的载荷情况，当超过额定载荷时，会触发保护装置住手电梯的运行。
- 安全门能够保护乘客的安全，防止意外事故的发生。
二、电梯的结构图2.1 电梯井道- 电梯井道是电梯运行的垂直通道，通常由钢结构构成。
- 井道内部设有导轨，电梯通过导轨垂直运行。
2.2 电梯轿厢- 电梯轿厢是乘客乘坐的部份，通常由钢板制成。
- 轿厢内部设有按钮、指示灯和报警器等设备，以方便乘客操作和提供安全保障。
2.3 电梯门- 电梯门分为轿厢门和层门两部份。
- 轿厢门用于乘客进出轿厢，层门用于隔离电梯井道和楼层空间。
2.4 电梯驱动装置- 电梯驱动装置主要由电动机和减速器组成。
- 电动机提供动力，减速器将电动机的高速旋转转换为电梯所需的低速运动。
2.5 电梯控制装置- 电梯控制装置包括控制器、按钮和传感器等设备。
- 控制器根据按钮信号控制电梯的运行，传感器用于检测电梯的位置和乘客的进出情况。
总结：综上所述，电梯的工作原理是通过驱动系统、控制系统和安全系统的协调配合，实现电梯的运行和乘客的安全。
电梯结构与原理一、引言电梯是现代化建筑中必不可少的设备之一，它为人们提供了方便快捷的交通工具。
电梯的结构和原理是什么呢？本文将从电梯的结构、控制系统、驱动系统以及安全保护系统等四个方面详细介绍电梯的原理。
二、电梯结构1. 电梯门电梯门包括外门和内门两部分。
内门是由轨道、滑动门扇和导向装置组成，而外门则是由框架、玻璃和铰链等部件组成。
在开关门时，内门先打开，然后外门才会打开。
2. 电梯轿厢轿厢是乘客乘坐的空间，它由钢板焊接而成。
轿厢底部设有导向装置和支撑装置，使得轿厢能够沿着导轨运行。
同时，在轿厢顶部还设置有配重块，以平衡乘客和货物的重量。
3. 导轨导轨分为上导轨和下导轨两种。
上导轨用于支撑和引导轿厢运行时所需的摩擦力，并且还能够承受轿厢的垂直重量。
下导轨则用于支撑和引导配重块。
4. 驱动系统驱动系统主要由电机、减速器和传动装置组成。
电机提供动力，减速器将电机的高速旋转转换为轿厢和配重块所需的低速旋转，传动装置则将电机的输出转矩传递到牵引绳上。
5. 牵引绳牵引绳是连接轿厢和配重块的钢丝绳，它们通过滑轮组来实现运行。
在运行过程中，牵引绳会不断地卷绕在滑轮上并产生摩擦力，从而使得轿厢和配重块能够平稳地运行。
三、控制系统1. 电梯控制柜电梯控制柜是整个电梯控制系统的核心部件，它包括主控板、调度板、门机板等多个子板。
主控板负责整个系统的数据处理和信号调度，调度板则负责调度各个楼层之间的乘客和货物运输。
2. 限位开关限位开关是一种安全保护装置，它可以检测轿厢和配重块在运行过程中的位置，并且能够在达到极限位置时自动停止电梯的运行。
3. 电气安全装置电气安全装置主要包括断路器、熔断器、接触器等部件。
它们能够保证电梯在运行时不会出现电路故障，从而保证了乘客和货物的安全。
四、驱动系统1. 交流电机交流电机是驱动系统中最常用的一种电机，它能够提供高效率和高性能的动力输出。
同时，由于交流电机具有较高的转矩和转速范围，因此它可以适应不同类型的载荷和工作条件。

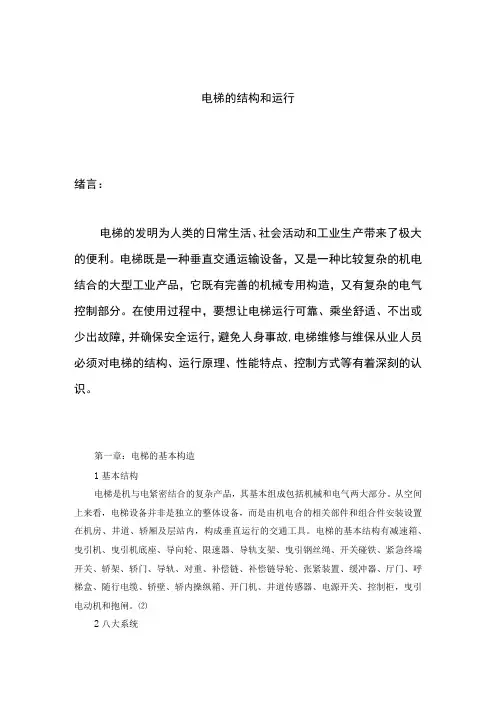

电梯的结构和运行绪言：电梯的发明为人类的日常生活、社会活动和工业生产带来了极大的便利。
电梯既是一种垂直交通运输设备，又是一种比较复杂的机电结合的大型工业产品，它既有完善的机械专用构造，又有复杂的电气控制部分。
在使用过程中，要想让电梯运行可靠、乘坐舒适、不出或少出故障，并确保安全运行，避免人身事故,电梯维修与维保从业人员必须对电梯的结构、运行原理、性能特点、控制方式等有着深刻的认识。
第一章：电梯的基本构造1基本结构电梯是机与电紧密结合的复杂产品，其基本组成包括机械和电气两大部分。
从空间上来看，电梯设备并非是独立的整体设备，而是由机电合的相关部件和组合件安装设置在机房、井道、轿厢及层站内，构成垂直运行的交通工具。
电梯的基本结构有减速箱、曳引机、曳引机底座、导向轮、限速器、导轨支架、曳引钢丝绳、开关碰铁、紧急终端开关、轿架、轿门、导轨、对重、补偿链、补偿链导轮、张紧装置、缓冲器、厅门、呼梯盒、随行电缆、轿壁、轿内操纵箱、开门机、井道传感器、电源开关、控制柜，曳引电动机和抱闸。
⑵2八大系统电梯还可以按功能系统划分其结构，包括曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统和安全保护系统。
（1）曳引系统主要由曳引机、曳引钢丝绳、导向轮及返绳轮组成。
其主要功能是输出与传递动力，驱动电梯运行。
（2）导向系统主要由轿厢导轨、对重导轨、导靴及导轨支架组成。
其主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨上、下运动，不会发生横向的波动和振动，保证轿厢和对重运行不偏摆。
（3）轿厢系统主要由轿厢框架和轿厢组成。
其主要功能是用以运送乘客和货物的组件。
（4）门系统主要由轿厢门、厅门、厅门装置、门机及关门防夹装置。
其主要功能是乘客或货物的进出口，是保证电梯安全运行必不可缺少的部分。
（5）重量平衡系统主要由对重和补偿链组成。
其主要功能是平衡轿厢重量以及补偿高层电梯中曳引绳重量的影响。
（6）电力拖动系统主要由曳引电动机、供电系统、速度反馈装置及电动机调速装置组成。
电梯的组成部分
电梯的工作原理是基于一系列机械、电气和电子组件的协调运作。
下面是电梯的基本工作原理：
1.电动机和驱动系统：电梯的运行通常由电动机驱动。
电动机通过传动系统（如电缆、液压系统或牵引系统）将动力传递到电梯的提升装置上。
2.提升装置：提升装置通常由钢丝绳（或钢带）和引导轮组成，用于连接电梯舱和电动机。
电动机提供动力，使得提升装置能够将电梯舱沿着导轨或导向轨道垂直上下运行。
3.控制系统：电梯的控制系统负责监控电梯的运行状态、调度电梯舱、控制开关门、检测载荷重量等。
控制系统通常由一台中央控制器和一系列传感器、按钮和安全装置组成。
4.电梯轿厢：电梯轿厢是乘客或货物的运输舱体，通常由钢制或其他材料构成，具有一定的承载能力和空间。
电梯轿厢通常配有门、按钮、指示灯和安全设备等。
5.安全系统：电梯的安全系统包括紧急制动装置、电气安全装置、限速器、超载保护装置、防止电梯自由落体的安全装置等。
这些安全装置能够保证电梯在异常情况下能够安全停止或自动触发紧急措施。
电梯的运行过程通常包括以下几个步骤：
-乘客通过按钮或传感器选择目标楼层。
-控制系统根据乘客需求和当前电梯运行状态进行调度。
-电动机提供动力，使得提升装置将电梯舱沿着导轨垂直上下运行。
-控制系统监控电梯运行状态，并确保安全和稳定的运行。
-当电梯到达目标楼层时，控制系统会自动打开门，允许乘客进出。
总的来说，电梯的工作原理是基于电动机、提升装置、控制系统和安全装置的协调运作，以实现乘客或货物的安全、高效运输。
