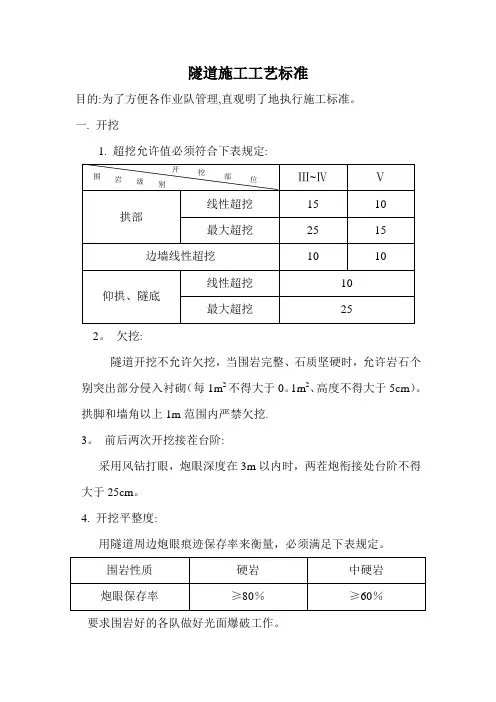

隧道施工工艺标准
目的：为了方便各作业队管理，直观明了地执行施工标准。
一.开挖
1. 超挖允许值必须符合下表规定：
2. 欠挖：
隧道开挖不允许欠挖，当围岩完整、石质坚硬时，允许岩石个别突出部分侵入衬砌（每1m2不得大于0.1m2、高度不得大于5cm）。拱脚和墙角以上1m范围内严禁欠挖。
3. 前后两次开挖接茬台阶：
采用风钻打眼，炮眼深度在3m以内时，两茬炮衔接处台阶不得大于25cm。
4. 开挖平整度：
用隧道周边炮眼痕迹保存率来衡量，必须满足下表规定。
要求围岩好的各队做好光面爆破工作。
二.支护
1.钢架（型钢、格栅钢架）
支护钢架底部超挖必须用砼垫块，严禁用片石或虚碴支垫,严禁欠挖。
钢架之间螺栓连接牢固，垫板螺栓孔需用钻床钻孔，严禁气割烧孔。
2.锚杆（砂浆锚杆、组合中空锚杆）
锁脚锚杆和系统砂浆锚杆必须按设计长度及根数打设，按要求注满砂浆；拱部设计有组合中空锚杆的地段，必须严格按设计长度及根数打设及注浆。
3.连接筋
按设计钢筋直径及长度下料，环向间距按一米安设，焊接牢固。
4.超前支护（超前小导管、超前锚管）
在设计有超前小导管或超前锚管的地段，严格按照设计长度下料，按设计数量和环向间距打设，打设完毕后必须注浆，纵向搭接长度，严格按照设计长度进行搭接。
5.喷射砼
喷射砼要求密实、平整，厚度不得小于设计厚度（用钢筋头埋设喷射砼厚度标志），喷射完后严禁出现肋骨状拱架，不平顺的需补喷；上下台阶钢架交接处喷射砼要凿除高出部分，补喷顺接平整。
喷射混凝土标准效果图
三.仰拱及填充
1.开挖
仰拱开挖最大超挖不得大于25cm，不得有欠挖。当围岩完整、石质坚硬时，允许岩石个别突出部分侵入衬砌（每1m2不得大于
0.1m2、高度不得大于5cm）。两侧与二衬相接的施工缝下2米范围
内不得有欠挖。
若是石质围岩，需将基坑内虚碴清理干净，并用高压水冲洗干净后，再喷射初支混凝土；若是土质地基，或者有部分溶槽中充填粘土，需做地基承载力试验，承载力不合格需处理后，把基坑内杂物清理干净并用高压风把浮尘吹掉后再喷射初支混凝土。
2.初期支护
与拱部要求相同，要求表面平顺、密实，厚度不小于设计值。
3.仰拱
3.1有钢筋的仰拱，钢筋要横平竖直，环向钢筋的弧度在现场制作好后，放入基坑内安装。
仰拱钢筋标准安装效果图
3.2在安装前应布设钢筋的支撑、定位筋，如下图。
仰拱钢筋的定位钢筋
3.3仰拱必须安装弧形模板，以保证混凝土捣固密实，与二衬施工缝顺接圆顺、美观。弧形模板配移动模架，具体见下图。
3.4背贴式止水带必须安装顺直，质量标准见下图。
3.5 仰拱环向施工缝处中埋式止水带必须安装规范，安放于设计位置，新旧混凝土内各占一半（15cm）。浇筑后效果与二衬的效果相同，见下图。
3.6 仰拱与二衬间钢筋头要做好防刺破防水布保护，如下图。
仰拱钢筋头防刺破防水布、风带保护，及综合接地标识
3.7 仰拱与二衬相接处边墙需凿毛，在内轨顶面线做好接地钢筋点的标识，如下图。
综合接地钢筋标识及水沟边墙二衬凿毛
3.8 仰拱边墙盲管伸入水沟处处理要求，见下效果图。
用直径200的pvc管套住3根透水管（不正确做法）
特写（正确做法，管管有伸出部分）
4．仰拱填充
4.1 仰拱填充内要预埋横向PVC排水管（30m/道）综合接地钢筋及PVC排水管需做好标记和保护，如下图。
4.2 仰拱填充表面要求平整、拉毛。
