暖通空调水系统管路设计及管道阀门选型空调水系统的分类方法很多，按照管道的布置形式和工作原理，一般可归纳为以下几种主要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调节方式可分为：定水量和变水量。
水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。
当空调系统采用风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采用闭式系统。
高层建筑宜采用闭式系统。
闭式循环的优点：•管道与设备不易腐蚀；•不需为提升高度的静水压力，循环水泵压力低，从而水泵功率小；•由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。
2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。
自流回水时，管路通大气的系统。
空调系统采用喷水室冷却空气时，宜采用开式系统。
开式循环的优点：冷水箱有一定的蓄冷能力，可以减少开启冷冻机的时间，增加能量调节能力，且冷水温度波动可以小一些。
3、两管制水系统定义：供冷系统和供暖系统采用相同的供水管和回水管，只有一供一回两根水管的系统。
两管制系统的优点：系统简单，施工方便。
缺点：不能同时供冷供暖。
4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。
三管制系统的优点：三管制系统能够同时满足供冷和供热的要求。
缺点：比两管制复杂，投资也比较高，控制较复杂，且存在冷、热回水的混合损失。
5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。
四管制系统的优点：能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求。
缺点：系统复杂，投资高。
6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。
水系统常用阀门类型
水系统中常用的阀门类型有很多种，每种阀门都有其特定的功能和适用场景。
本文将介绍几种常见的水系统阀门类型，包括球阀、蝶阀、闸阀、止回阀和调节阀。
一、球阀
球阀是一种常用的阀门类型，它通过一个旋转的球体来控制流体的开关。
球阀具有结构简单、密封性能好、使用寿命长等优点。
它适用于需要快速切断流体的场合，常见于给水管道、热网管道和空调系统中。
二、蝶阀
蝶阀是一种以圆盘状阀板为关闭件的阀门，通过阀板的旋转来调节流体的通断和流量。
蝶阀具有体积小、重量轻、结构简单、操作方便等特点，广泛应用于给排水系统、污水处理系统和工业管道中。
三、闸阀
闸阀是一种通过升降阀板来控制流体的开关的阀门。
闸阀具有结构简单、密封性能好、流阻小等优点，但操作力大，开闭速度慢。
它适用于需要切断流体的场合，常见于给水管道和工业管道中。
四、止回阀
止回阀是一种用于防止流体逆流的阀门。
止回阀具有结构简单、操作灵活、密封性能好等特点，可防止流体反向流动，保护管道和设
备的安全。
它广泛应用于给水管道、污水处理系统和化工管道中。
五、调节阀
调节阀是一种用于调节流体流量和压力的阀门。
调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。
它适用于需要精确控制流体的场合，常见于供暖系统、空调系统和化工管道中。
以上是水系统常用的几种阀门类型，每种阀门都有其特定的功能和适用场景。
在使用阀门时，需要根据实际需求选择合适的阀门类型，并注意阀门的安装、维护和检修，以确保水系统的正常运行和安全运行。

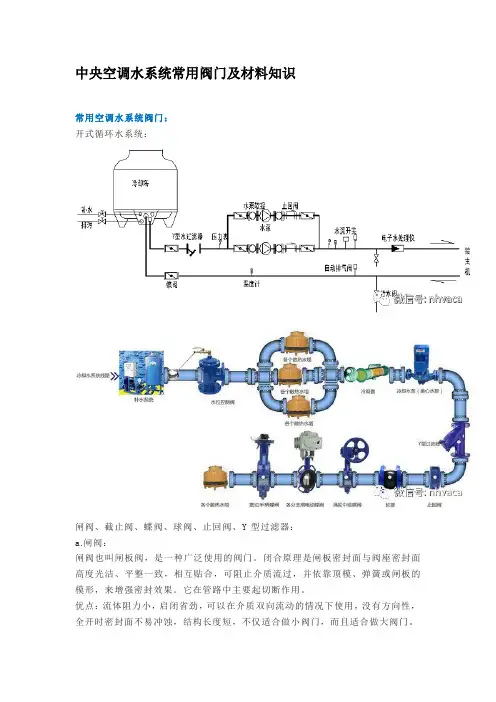

中央空调水系统常用阀门及材料知识常用空调水系统阀门：开式循环水系统：闸阀、截止阀、蝶阀、球阀、止回阀、Y型过滤器：a.闸阀：闸阀也叫闸板阀，是一种广泛使用的阀门。
闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
优点：流体阻力小，启闭省劲，可以在介质双向流动的情况下使用，没有方向性，全开时密封面不易冲蚀，结构长度短，不仅适合做小阀门，而且适合做大阀门。
闸阀按阀杆螺纹分两类：一是明杆式，二是暗杆式。
按闸板构造分，也分两类：一是平行，二是模式。
附闸阀图片如下：b.截止阀：截止阀，也叫截门，是使用最广泛的一种阀门。
不仅适用于中低压,而且适用于高压。
它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀分为三类：直通式、直角式及直流式斜截止阀。
附截止阀图片如下：闭式循环水系统：c.蝶阀：蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。
蝶阀的阀瓣是圆盘，围绕阀座内的一个轴旋转，旋角的大小，便是阀门的开闭度。
蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用，流体阻力小，操作省力。
工作原理：是根据旋转阀杆同时带动碟版转动来做启闭的一种阀门，主要是旋转碟板90°来做流量控制，当碟板到达90°时阀门处于全开状态，同时可以改变碟板的角度来调节流量。
附蝶阀图片如下：d.球阀：球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。
工作原理：是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。

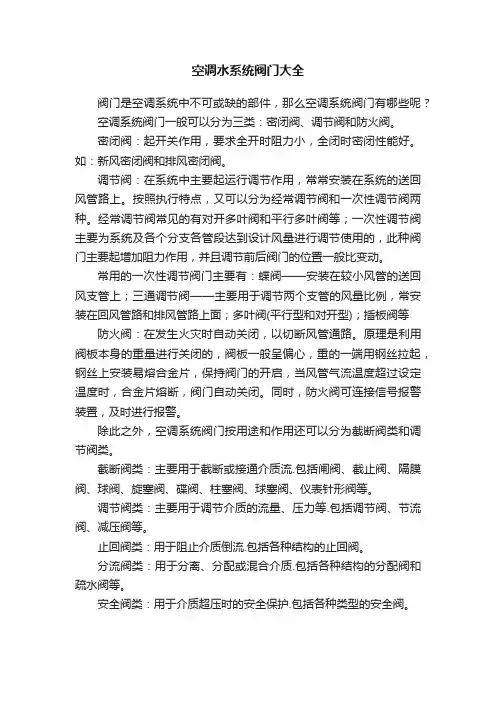

空调水系统阀门大全
阀门是空调系统中不可或缺的部件，那么空调系统阀门有哪些呢？
空调系统阀门一般可以分为三类：密闭阀、调节阀和防火阀。
密闭阀：起开关作用，要求全开时阻力小，全闭时密闭性能好。
如：新风密闭阀和排风密闭阀。
调节阀：在系统中主要起运行调节作用，常常安装在系统的送回风管路上。
按照执行特点，又可以分为经常调节阀和一次性调节阀两种。
经常调节阀常见的有对开多叶阀和平行多叶阀等；一次性调节阀主要为系统及各个分支各管段达到设计风量进行调节使用的，此种阀门主要起增加阻力作用，并且调节前后阀门的位置一般比变动。
常用的一次性调节阀门主要有：蝶阀——安装在较小风管的送回风支管上；三通调节阀——主要用于调节两个支管的风量比例，常安装在回风管路和排风管路上面；多叶阀(平行型和对开型)；插板阀等防火阀：在发生火灾时自动关闭，以切断风管通路。
原理是利用阀板本身的重量进行关闭的，阀板一般呈偏心，重的一端用钢丝拉起，钢丝上安装易熔合金片，保持阀门的开启，当风管气流温度超过设定温度时，合金片熔断，阀门自动关闭。
同时，防火阀可连接信号报警装置，及时进行报警。
除此之外，空调系统阀门按用途和作用还可以分为截断阀类和调节阀类。
截断阀类：主要用于截断或接通介质流.包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、仪表针形阀等。
调节阀类：主要用于调节介质的流量、压力等.包括调节阀、节流阀、减压阀等。
止回阀类：用于阻止介质倒流.包括各种结构的止回阀。
分流阀类：用于分离、分配或混合介质.包括各种结构的分配阀和疏水阀等。
安全阀类：用于介质超压时的安全保护.包括各种类型的安全阀。

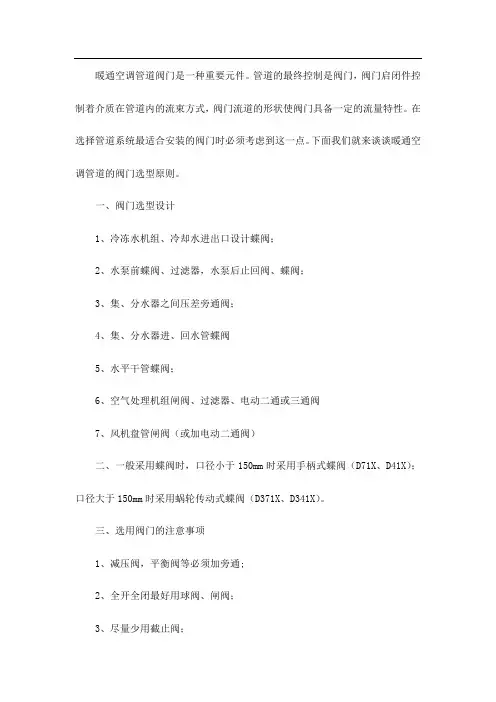

暖通空调管道阀门是一种重要元件。
管道的最终控制是阀门，阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性。
在选择管道系统最适合安装的阀门时必须考虑到这一点。
下面我们就来谈谈暖通空调管道的阀门选型原则。
一、阀门选型设计1、冷冻水机组、冷却水进出口设计蝶阀；2、水泵前蝶阀、过滤器，水泵后止回阀、蝶阀；3、集、分水器之间压差旁通阀；4、集、分水器进、回水管蝶阀5、水平干管蝶阀；6、空气处理机组闸阀、过滤器、电动二通或三通阀7、风机盘管闸阀（或加电动二通阀）二、一般采用蝶阀时，口径小于150mm时采用手柄式蝶阀（D71X、D41X）；口径大于150mm时采用蜗轮传动式蝶阀（D371X、D341X）。
三、选用阀门的注意事项1、减压阀，平衡阀等必须加旁通;2、全开全闭最好用球阀、闸阀；3、尽量少用截止阀；4、阀门的阻力计算应当引起注意；5、电动阀一定要选好的。
四、给水管道上使用的阀门，应根据使用要求按右列原则选型1、需调节流量、水压时，宜采用调节阀、截止阀；2、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀；3、安装空间小的场所，宜采用蝶阀、球阀；4、水流需双向流动的管段上，不得使用截止阀；5、口径较大的水泵，出水管上宜采用多功能阀止回阀设置要求1、引入管上；2、密闭的水加热器或用水设备的进水管上；3、水泵出水管上；4、进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
注：装有管道倒流防止器的管段，不需在装止回阀。
止回阀的阀型选择应根据止回阀的安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素确定，应符合下列要求：1、阀前水压小的部位，宜选用旋启式、球式和梭式止回阀。
2、关闭后密闭性能要求严密的部位，宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤的部位，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

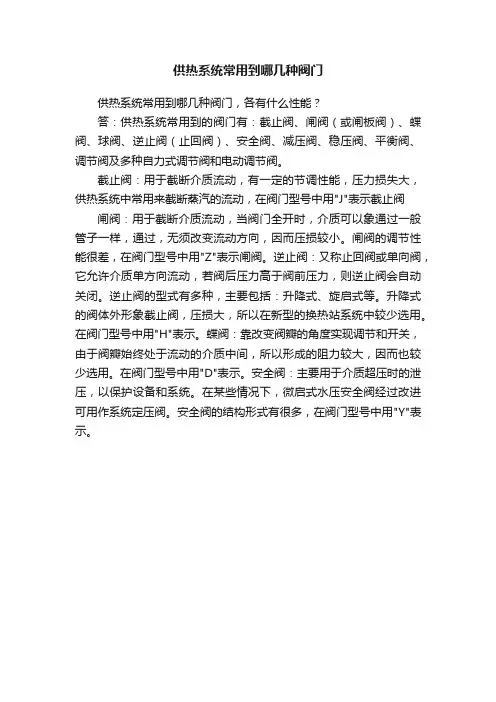

供热系统常用到哪几种阀门
供热系统常用到哪几种阀门，各有什么性能？
答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。
截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。
闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。
逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
逆止阀的型式有多种，主要包括：升降式、旋启式等。
升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。
在阀门型号中用"H"表示。
蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。
在阀门型号中用"D"表示。
安全阀：主要用于介质超压时的泄压，以保护设备和系统。
在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。
安全阀的结构形式有很多，在阀门型号中用"Y"表示。

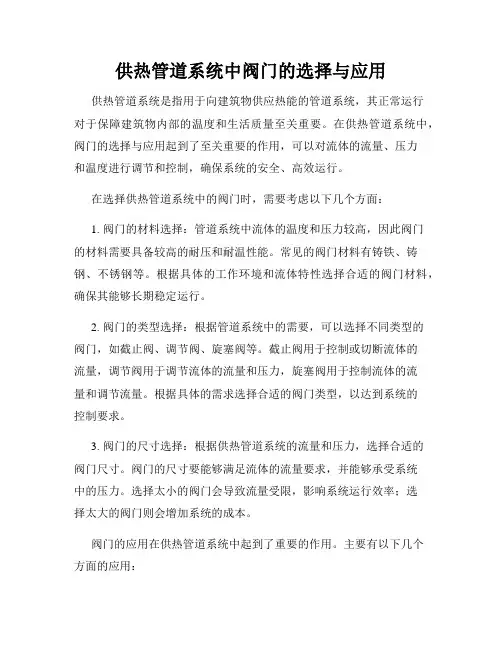

供热管道系统中阀门的选择与应用供热管道系统是指用于向建筑物供应热能的管道系统，其正常运行对于保障建筑物内部的温度和生活质量至关重要。
在供热管道系统中，阀门的选择与应用起到了至关重要的作用，可以对流体的流量、压力和温度进行调节和控制，确保系统的安全、高效运行。
在选择供热管道系统中的阀门时，需要考虑以下几个方面：1. 阀门的材料选择：管道系统中流体的温度和压力较高，因此阀门的材料需要具备较高的耐压和耐温性能。
常见的阀门材料有铸铁、铸钢、不锈钢等。
根据具体的工作环境和流体特性选择合适的阀门材料，确保其能够长期稳定运行。
2. 阀门的类型选择：根据管道系统中的需要，可以选择不同类型的阀门，如截止阀、调节阀、旋塞阀等。
截止阀用于控制或切断流体的流量，调节阀用于调节流体的流量和压力，旋塞阀用于控制流体的流量和调节流量。
根据具体的需求选择合适的阀门类型，以达到系统的控制要求。
3. 阀门的尺寸选择：根据供热管道系统的流量和压力，选择合适的阀门尺寸。
阀门的尺寸要能够满足流体的流量要求，并能够承受系统中的压力。
选择太小的阀门会导致流量受限，影响系统运行效率；选择太大的阀门则会增加系统的成本。
阀门的应用在供热管道系统中起到了重要的作用。
主要有以下几个方面的应用：1. 控制流量：在供热管道系统中，阀门可以用来控制流体的流量。
通过调节阀门的开度，可以使流体的流量增加或减少，从而满足建筑内部的供热需求。
同时，阀门还可以用来切断流体的流量，例如在维修或更换设备时，可以关闭阀门停止供热。
2. 调节温度：阀门还可以用来调节供热管道系统中的温度。
通过调节阀门的开度，可以调整流体的流动速度和热传递率，从而控制流体的温度。
这对于保持建筑物内部的温度稳定，提高供热的均匀性非常重要。
3. 保护设备：阀门可以起到保护管道系统和设备的作用。
例如，在供热管道系统中，如果流体的压力超过设定值，阀门可以自动打开，释放多余的压力。
这样可以防止管道爆裂或设备受损，并提高系统的安全性和可靠性。

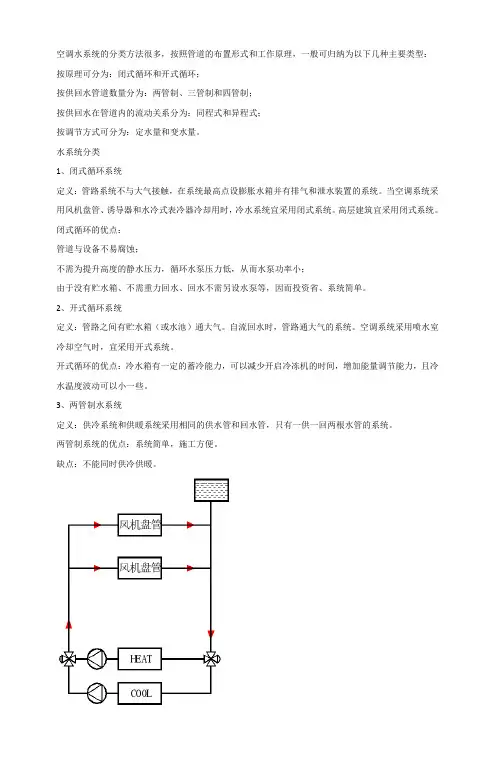

空调水系统的分类方法很多，按照管道的布置形式和工作原理，一般可归纳为以下几种主要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调节方式可分为：定水量和变水量。
水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。
当空调系统采用风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采用闭式系统。
高层建筑宜采用闭式系统。
闭式循环的优点：管道与设备不易腐蚀；不需为提升高度的静水压力，循环水泵压力低，从而水泵功率小；由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。
2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。
自流回水时，管路通大气的系统。
空调系统采用喷水室冷却空气时，宜采用开式系统。
开式循环的优点：冷水箱有一定的蓄冷能力，可以减少开启冷冻机的时间，增加能量调节能力，且冷水温度波动可以小一些。
3、两管制水系统定义：供冷系统和供暖系统采用相同的供水管和回水管，只有一供一回两根水管的系统。
两管制系统的优点：系统简单，施工方便。
缺点：不能同时供冷供暖。
4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。
三管制系统的优点：三管制系统能够同时满足供冷和供热的要求。
缺点：比两管制复杂，投资也比较高，控制较复杂，且存在冷、热回水的混合损失。
5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。
四管制系统的优点：能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求。
缺点：系统复杂，投资高。
6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。
同程式系统的优点：系统的水力稳定性好，各设备间的水量分配均衡，调节方便。

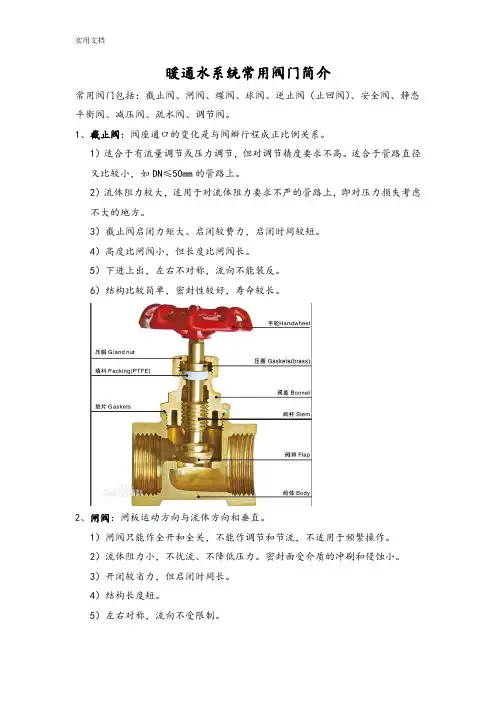

暖通水系统常用阀门简介常用阀门包括：截止阀、闸阀、蝶阀、球阀、逆止阀（止回阀）、安全阀、静态平衡阀、减压阀、疏水阀、调节阀。
1、截止阀：阀座通口的变化是与阀瓣行程成正比例关系。
1）适合于有流量调节或压力调节，但对调节精度要求不高。
适合于管路直径又比较小，如DN≤50mm的管路上。
2）流体阻力较大，适用于对流体阻力要求不严的管路上，即对压力损失考虑不大的地方。
3）截止阀启闭力矩大、启闭较费力，启闭时间较短。
4）高度比闸阀小，但长度比闸阀长。
5）下进上出，左右不对称，流向不能装反。
6）结构比较简单，密封性较好，寿命较长。
2、闸阀：闸板运动方向与流体方向相垂直。
1）闸阀只能作全开和全关，不能作调节和节流，不适用于频繁操作。
2）流体阻力小，不扰流、不降低压力。
密封面受介质的冲刷和侵蚀小。
3）开闭较省力，但启闭时间长。
4）结构长度短。
5）左右对称，流向不受限制。
3、蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大。
它启闭方便迅速而且比较省力，低压下可实现良好的密封，具有一定的调节性。
但蝶阀受密封圈材料的限制，使用压力和工作温度范围较小。
4、球阀：低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所，压损小。
阀体高度远小于闸阀喝截止阀，密封性能好。
但球阀一般采用软质密封圈，使用温度受密封圈材料限制，使用温度范围小。
5、逆止阀（止回阀）：单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
6、安全阀：主要用于介质超压时的泄压，以保护设备和系统。
常用于锅炉房、换热站、制冷机房等机房以及压力管道。
7、静态平衡阀：一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。
供热空调水系统阀门的种类和选用在供热空调水系统中,阀门被广泛应用于控制水的压力、流量和流向，供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式，按照公称压力分高压、中压、低压三类L 供热空调水系统中常用的大都为低压或中压阀门, 以手动为主；阀门的型号根据阀门种类、驱动方式、阀体结构、密封或衬里材料、公称压力、阀体材料等,分别用汉语拼音及数字表示。
闸阀闸阀是指关闭件(闸板) 沿介质通道轴线的垂直方向移动的阀门。
在管道上主要作为切断介质用。
其优点是流阻系数小,启、闭所需力矩较小,介质流向不受限制，缺点是结构尺寸大,启、闭时间长,密封面易损伤, 结构复杂。
闸阀有各种不同的结构形式,主要区别是所采用的密封元件结构形式不同, 由此常把闸阀分成不同类型,最常见的形式是平行式和楔式闸阀; 根据阀杆的结构, 还可分成明杆和暗杆闸阀。
蝶阀其名称来源于翼状结构的蝶板。
在阀体的圆柱形通道内。
圆盘形蝶板绕着其轴线旋转,只需回转90°即可开闭阀门,在管道上它主要作切断和节流用。
当蝶阀用作切断时, 多用弹性密封, 材料选橡胶、塑料等;当用作节流时, 多用金属硬密封。
其优点是体积小, 重量轻, 结构简单, 启闭迅速, 调节和密封性能良好, 流体阻力和操作力矩较小。
蝶阀按结构可分为杠杆式(双摇杆)、中心对称门式、偏置板式和斜板式。
中心对称门式(对夹式) 的流阻较小, 但其上下轴端处亦为密封面的一部分, 易磨损而导致泄漏, 适用于公称通径DN< 800="" mm="">偏置板式则克服了这一弱点, 但流阻较大, 适用于DN ≥800mm 的蝶阀L杠杆式蝶阀由于结构原因, 不宜用于压力较高的水介质L 斜板式蝶阀因其结构及工艺复杂,工程上使用较少，蝶阀的结构和原理使之特点适合于大直径管道L蝶阀有立式和卧式两种, 如果不受安装空间及位置的限制, 大口径蝶阀应选择卧式。
空调水系统阀门的种类与选用空调水系统阀门的种类与选用？在供热空调水系统中，阀门被广泛应用于控制水的压力、流量和流向。
一、供热空调水系统阀门的种类、构造和特点供热空调水系统中常用的阀门按阀体构造形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式。
按照公称压力分高压、中压、低压三类。
供热空调水系统常用阀门的工作原理及特点如下：1.阐阀：阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。
其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。
缺点是构造尺寸大，启闭时间长，密封面易损伤，构造复杂。
把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的构造，还可分成明杆阐阀。
（1）三精平行式阐阀指两个密封面相互平行的阐阀。
适用于低压，中、小口径（DN50-400mm）的管道。
（2）楔式阐阀指两个密封面成楔形的阐阀。
分为双阐板、单阐板和弹性阐板。
（3）三精明杆阐阀由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常DN小于等于80mm选用明杆阐阀。
（4）三精暗杆阐阀其阀杆螺母在阀体内与介质直接接触。
适用于大口径阀门和安装空间受限制的管路，如地下管线。
2.三精蝶阀其名称来源于翼状构造的蝶板。
在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。
蝶阀的优点是体积小，重量轻，构造简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。
蝶阀按构造可分为杠杆式（双摇杆）、中心对称门式、偏置板式和斜板式。
对公称通径DN1.0MPa的场合。
（3）自封式主要靠介质本身的压力来实现，多用于空气介质。
自封式构造下面的弹簧可以起到预紧和压紧的作用。
此外还有三通、四通式旋塞阀，多用于分配、换向等。
6.止回阀又称逆流阀、逆止阀、背压阀和单向阀。
是用来防止管道和设备中介质倒流的一种阀门，它靠管路中介质本身的流动产生的力而自动开启和关闭。
暖通空调水系统管路设计及管道阀门选型空调水系统的分类方法很多，依照管道的布置形式和工作原理，一般可归纳为以下几种重要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调整方式可分为：定水量和变水量。
水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。
当空调系统采纳风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采纳闭式系统。
高层建筑宜采纳闭式系统。
闭式循环的优点：管道与设备不易腐蚀；不需为提上升度的静水压力，循环水泵压力低，从而水泵功率小；由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。
2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。
自流回水时，管路通大气的系统。
空调系统采纳喷水室冷却空气时，宜采纳开式系统。
开式循环的优点：冷水箱有肯定的蓄冷本领，可以削减开启冷冻机的时间，加添能量调整本领，且冷水温度波动可以小一些。
3、两管制水系统定义：供冷系统和供暖系统采纳相同的供水管和回水管，只有一供一回两根水管的系统。
两管制系统的优点：系统简单，施工便利。
缺点：不能同时供冷供暖。
4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。
三管制系统的优点：三管制系统能够同时充足供冷和供热的要求。
缺点：比两管制多而杂，投资也比较高，掌控较多而杂，且存在冷、热回水的混合损失。
5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以充足高质量空调环境的要求。
四管制系统的优点：能够同时充足供冷和供热的要求，并且搭配末端设备能够实现室内温度和湿度精准明确掌控的要求。
缺点：系统多而杂，投资高。
6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调整即可保持平衡。
空调水系统阀门的种类与选用1. 截止阀（Gate valve）截止阀是一种常用的阀门类型，用于开启或关闭流体管道。
它具有排水能力，能够有效控制流体的流量。
截止阀分为手动和自动两种类型，手动截止阀一般通过手轮旋转来实现开关，而自动截止阀则通过电动装置或气动装置来控制开关。
2. 蝶阀（Butterfly valve）蝶阀是一种用于调节或断流的快速开启阀门。
它的特点是结构简单且体积小巧，操作轻便。
蝶阀通过一个圆盘在流体管道中旋转来控制流量。
蝶阀有手动和自动两种类型，手动蝶阀一般通过手柄旋转来操作，而自动蝶阀则通过电动装置或气动装置来控制。
3. 安全阀（Safety valve）安全阀是一种用于在压力超过预设值时释放压力的阀门。
它主要用于保护设备和管道免受过压的损害。
安全阀在预设的压力阀值达到时会自动打开，释放过多的压力，从而保持系统的安全。
安全阀分为弹簧式和气动式两种类型，弹簧式安全阀通过弹簧的弹力来调整阀片的开启压力，而气动式安全阀则通过气动装置来控制阀门的开闭。
4. 调节阀（Control valve）调节阀是一种用于调节流体流量和压力的阀门，常见于空调水系统中的供水管道。
调节阀可以根据需要调整阀门的开度，从而调节流体的流量和压力。
调节阀分为手动和自动两种类型，手动调节阀一般通过手柄旋转或活塞推动来实现开闭，而自动调节阀则通过电动装置或气动装置来控制开关。
选用空调水系统阀门时需要考虑以下几个因素：1.流量要求：根据空调系统的设计和需求，选择合适的阀门类型和规格，以满足所需的水流量。
2.压力要求：根据空调系统的工作压力，选择能够承受相应压力的阀门。
3.材料选择：根据所使用的介质的性质和温度要求，选择能够耐腐蚀和耐高温的阀门材料。
4.控制方式：根据实际需要，选择手动控制阀门还是自动控制阀门。
自动控制阀门可以通过传感器和控制器实现自动化调节。
5.价格和可靠性：根据预算和使用要求，选择品质可靠、性能稳定的阀门产品。
空调水系统阀门的设计与选择讲解首先，我们需要考虑的是阀门的类型。
常见的阀门类型包括截止阀、调节阀、球阀和止回阀等。
不同的阀门类型适用于不同的应用场景。
例如，截止阀主要用于切断介质的流动，调节阀可用于调节流量，球阀则可以快速的用于切断或通断流量，而止回阀主要用于阻止介质逆流。
因此，在选择阀门类型时，需要根据具体的工程需求进行综合考虑。
其次，阀门的尺寸也是非常重要的。
阀门的尺寸应该与管道的尺寸匹配，以保证流体的顺畅流动和压力损失的最小化。
过大或过小的尺寸都会导致流体流动不畅，降低系统的效率。
因此，在进行阀门选择时，要根据管道的尺寸和流量需求确定阀门的尺寸。
另外，阀门的材质也需要考虑。
空调水系统中常用的阀门材质包括铸铁、铜和不锈钢等。
铸铁阀门具有较高的强度和刚性，适用于大流量和高压力条件下的使用。
铜阀门具有较好的导热性能，适用于需要快速温控的场景。
不锈钢阀门具有较好的耐腐蚀性能，适用于长期使用且介质较为腐蚀的环境。
因此，在选择阀门材质时，要根据具体的介质和工程要求进行选择。
此外，阀门的密封性能也是需要注意的。
良好的密封性能可以避免介质泄漏和能源的浪费。
常见的阀门密封结构包括填料密封和金属密封。
填料密封通过填充密封材料在阀门与阀座之间形成密封，适用于工作压力较低的情况。
金属密封通过金属表面的接触来实现密封，适用于高温和高压条件下的使用。
因此，在选择阀门时，要根据具体的工作条件和要求进行选择，以保证阀门的密封性能。
最后，阀门的操作方式也是需要考虑的。
常见的阀门操作方式包括手动、电动和气动等。
手动阀门操作简单，适用于小型系统；电动阀门通过电动装置实现远程控制，适用于大型系统；气动阀门通过气动装置实现自动控制，适用于连续工作和需要频繁操作的系统。
因此，在选择阀门操作方式时，要根据具体的工作条件和要求进行选择。
综上所述，空调水系统阀门的设计与选择是一个相对复杂的过程，需要综合考虑阀门类型、尺寸、材质、密封性能和操作方式等因素。
星级酒店暖通空调、采暖水系统通用阀门设计标准1. 空调、采暖水系统通用阀门包括截止阀、球阀、闸阀、蝶阀、止回阀、过滤器、自动排气阀。
1.1 截止阀、球阀、闸阀、蝶阀均具有接通或截断流体的通路，调节流体流量的作用，根据其所处在管道系统中的位置，应采用不同种类的阀门：➢管径DN≤25的管道，采用截止阀；➢管径32≤DN≤80的管道，采用闸阀；➢管径DN≥100的管道，采用蝶阀。
其中DN≤150时，采用手柄驱动；DN≥200时，采用蜗轮驱动。
1.2 通用阀门的阀体材料的选用➢灰铸铁制阀门：用于公称压力PN≤1.6MPa，温度为–10~100℃的水、油类等一般液体介质。
或用于公称压力PN≤1.0MPa，温度为–10~200℃的蒸汽、一般性质气体介质。
宜用于工程压力低于1.0MPa的场合。
➢可锻铸铁制阀门：通常用于公称压力PN≤2.5MPa，温度为–30~300℃的蒸气、一般性质气体和液体、油类等介质。
➢球墨铸铁制阀门：通常用于公称压力PN≤2.5MPa，温度为–30~300℃的蒸气、一般性质气体及油类等介质。
➢铜合金制阀门：通常用于温度–40~180℃的蒸气、一般性质气体及油类等介质。
1.3 阀门可用密封材料：设计师应根据阀门使用温度、压力的不同选用合适的密封材料。
➢丁腈橡胶（NBR），耐温-30~80℃；➢三元乙丙（EPDM），耐温-30~110℃；➢聚四氟乙烯（PTFE），耐温-190~200℃。
1.4 通用阀门的技术要求：闸阀：暗杆止回阀：Y型过滤器：说明：1、止回阀的类型：对夹式（双瓣式）止回阀。
2、过滤器的过滤等级：空调采暖水系统水泵吸入口处过滤器过滤精度20目（孔径0.9mm），制冷/换热设备入口处过滤器过滤精度30目（孔径0.6mm）。
3、过滤器的类型：冷却水系统采用螺旋除污器，其它系统采用“Y”型过滤器。
第25卷 第5期湖 南 大 学 学 报V o1.25,N o.5 1998年10月JOU RNAL O F HUNAN UN I V ER S IT Y O ct.1998供热空调水系统阀门的种类和选用Ξ易志芳 何 勰3 张国强 陈在康(湖南大学环境工程系,中国长沙,410082) 摘 要 介绍了供热空调水系统常用阀门的种类、典型构造、工作原理及技术特点,给出了实现工程设计中水系统阀门选择的参考意见,为集成化暖通空调CAD软件中阀门专家系统的设立和智能化的实现提供了必要的理论依据Λ关键词 供热空调,水系统,阀门,集成化,CAD,专家系统分类号 TH134Catego ry and Choo sing of V alves fo r H eating andA ir2Conditi on ing W ater P i pe SystemY i Zh ifang H e X ie Zhang Guoqiang Chen Zaikang(D ep t of Environm ental Engineering,H unan U niv,410082,Changsha,P R Ch ina) Abstract T h is paper in troduces the catego ry,w o rk ing p rinci p le,structu re and techn ical perfo r m ance of valves fo r heating and air2conditi on ing w ater p i pe system,p ro2 viding necessary theo retical basis fo r the bu ilding of exp ert system and realizing of in tel2 ligence in the choo sing of valves in in tegrated HVA C CAD softw are.Key words heating and air2conditi on ing,w ater p i pe system,valve,in tegrated, CAD,exp ert system在供热空调水系统中,由于阀门种类和品种繁多,功能各异等特点,要求设计者充分了解各类阀门的性能并作出正确选择Λ以人工智能的应用为标志,以集成化开发环境、计算与绘图一体化为特点的第三代暖通空调CAD软件,针对阀门选择的特点,必须提供丰富的知识库和资料库,并引入专家系统的智能判断,以提高阀门选用的智能化程度Λ因此,如何正确、合理、经济地选择阀门,成为工程设计人员、用户乃至软件开发者共同关心的问题Λ1 水系统阀门的种类、构造和特点在供热空调水系统中,阀门被广泛应用于控制水的压力、流量和流向Λ供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、Ξ:19981015.,,28,.减压阀、安全阀、疏水阀、平衡阀等类Λ按照驱动方式分为手动、电动、液动、气动等四种方式Λ按照公称压力分高压、中压、低压三类Λ供热空调水系统中常用的大都为低压或中压阀门,以手动为主Λ阀门的型号根据阀门种类、驱动方式、阀体结构、密封或衬里材料、公称压力、阀体材料等,分别用汉语拼音及数字表示Λ各阀门型号含义按机械工业部标准JB 308275规定[1]Λ供热空调水系统常用阀门的工作原理及特点如下:1.1 闸 阀闸阀是指关闭件(闸板)沿介质通道轴线的垂直方向移动的阀门,典型构造见图1[2],图1 闸阀在管道上主要作为切断介质用Λ其优点是流阻系数小,启、闭所需力矩较小,介质流向不受限制Λ缺点是结构尺寸大,启、闭时间长,密封面易损伤,结构复杂Λ闸阀有各种不同的结构形式,主要区别是所采用的密封元件结构形式不同,由此常把闸阀分成不同类型,最常见的形式是平行式和楔式闸阀;根据阀杆的结构,还可分成明杆和暗杆闸阀Λ1.2 蝶 阀其名称来源于翼状结构的蝶板Λ在阀体的圆柱形通道内,图2 蝶阀圆盘形蝶板绕着其轴线旋转,只需回转90°即可开闭阀门,蝶阀的典型构造如图2[2],在管道上它主要作切断和节流用Λ当蝶阀用作切断时,多用弹性密封,材料选橡胶、塑料等;当用作节流时,多用金属硬密封Λ其优点是体积小,重量轻,结构简单,启闭迅速,调节和密封性能良好,流体阻力和操作力矩较小[3]Λ蝶阀按结构可分为杠杆式(双摇杆)、中心对称门式、偏置板式和斜板式Λ中心对称门式(对夹式)的流阻较小,但其上下轴端处亦为密封面的一部分,易磨损而导致泄漏,适用于公称通径DN <800mm 的蝶阀Λ偏置板式则克服了这一弱点,但流阻较大,适用于DN ≥800mm 的蝶阀Λ杠杆式蝶阀由于结构原因,不宜用于压力较高的水介质Λ斜板式蝶阀因其结构及工艺复杂,工程上使用较少Λ蝶阀的结构和原理使之特点适合于大直径管道Λ蝶阀有立式和卧式两种,如果不受安装空间及位置的限制,大口径蝶阀应选择卧式[4]Λ1.3 截止阀指关闭体(阀瓣)沿阀座中心线移动的阀门Λ它在管道中一般只作切断用,而不用于节流,其典型构造如图3[2]Λ截止阀使用广泛,但由于开启和关闭力矩较大,结构长度较长,通常公称通径都限制在DN 250mm 以下Λ它的优点是结构简单,密封性好,制造维修方便,耐磨,开启高度比闸阀小得多Λ缺点是压力损失大Λ截止阀种类很多,按照结构一般分为直通式、角式和直流式Λ直通式的压力损失较小Λ角式在制冷系统中较多采用,会产生压力降,最大优点是安装在管路系统的拐角处,既节约90°弯头,又便于操作Λ直流式若阀体制成分开式,是截止阀中流阻最小的Λ阀杆也有明021 湖 南 大 学 学 报 1998年杆、暗杆之分,低压小通径的截止阀通常采用暗杆结构Λ密封面有两种形式,即平面和锥图3 截止阀面Λ平密封面具有擦伤小,易研磨之特点;锥形密封面易擦伤,但结构紧凑[3]Λ1.4 球 阀球阀是由旋塞阀演变而来的,启闭件为一个球体Λ利用球体绕阀杆的轴线旋转,实现开启、关闭的目的Λ其典型构造如图4[2],它在管道上主要用于切断、分配和改变介质流向Λ其特点是流体阻力最小,其阻力系数与同长度的管段相等,启闭快,密封可靠,结构紧凑,易于操作和维修,故而广泛应用于许多场合Λ图4 球阀球阀按球体的结构形式可分为三种:浮动球球阀、固定球球阀和弹性球球阀Λ浮动球球阀结构简单,密封性能良好,由于球所承受的工作介质载荷全部传给了出口端阀座密封圈,故而这种结构只适用于中、低压场合Λ其缺点是组装困难,制作精度要求高,同时操作力矩也较大Λ固定球球阀适用于高压和大口径的管道Λ它通常都设有活动阀座密封圈,在介质压力的作用下,产生位移,使密封圈紧紧压在球体上,从而保证阀门的密封性能Λ弹性球球阀适用于高温、高压介质Λ在球体上开有弹性槽,这种结构在开启和关闭时可以减少两密封面间的磨擦,同时也降低了操作力矩Λ图5 旋塞阀1.5 旋塞阀是关闭件(塞子)绕阀体中腔轴线旋转实现开启和关闭的一种阀门,其典型构造如图5[2]Λ它主要用于切断、分配和改变介质流动方向Λ旋塞阀的重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个甚至四个不同的流道Λ这样可简化管道系统的设计,减少阀门用量以及设备需要的一些连接配件Λ旋塞阀的种类很多,一般可分为:紧定式、填料式和自封式三种Λ紧定式旋塞阀不带填料,塞子与塞体密封面的密封依靠拧紧塞下面的螺母实现,一般用于PN ≤0.6M Pa 的场合Λ填料式旋塞阀塞体内带有填料,通过压紧填料来实现塞子和塞体密封面的密封Λ这样密封性能好,大量用于公称压力PN >1.0M Pa 的场合Λ塞体下面的螺钉可起到塞子和塞体配合松紧的调节作用Λ自封式旋塞阀中塞子与塞体间的密封,主要依靠介质本身的压力来实现,多用于空气介质Λ自封式结构下面的弹簧可以起到预紧和压紧的作用Λ1.6 止回阀又称逆流阀、逆止阀、背压阀和单向阀Λ是用来防止管道和设备中介质倒流的一种阀门,它靠管路中介质的流动产生的力而自动开启和关闭,其典型构造如图6[2]Λ止回阀的结构通常以阀瓣的动作形式来区分,主要有升降式和旋启式Λ升降式止回阀121 第5期 易志芳等:供热空调水系统阀门的种类和选用 图6 止回阀又分立式和卧式,卧式只能安装在水平管道上用,其中水泵底阀是专用于泵吸入管底部的升降式止回阀,为防止停泵时介质倒流,保持抽吸所需的水柱Λ旋启式止回阀的阀瓣围绕阀座外的销轴旋转,又分单瓣和多瓣,前者一般用于公称通径DN 50～500mm ,后者一般用于公称通径DN ≥600mm Λ另外还有空排止回阀,是用于锅炉给水泵出口防止介质倒流及起排空作用的Λ新型缓闭止回阀,有消除水锤作用Λ隔膜式止回阀,防止水击性能好Λ球形止回阀,是阻止介质逆流的理想产品[3]Λ1.7 减压阀是通过启闭件的节流和调节,将介质压力降低,并通过阀后介质压力的直接作用,使阀后的压力自动满足预定的要求Λ通常减压阀后的压力P 2应小于阀前压力P 1的0.5倍Λ减压阀的种类很多,一般分为直接作用式和间接作用式两大类Λ前者依据介质的能量来控制所需压力;后者利用外力如气压、液压或电动等来控制所需压力Λ减压阀按结构分为活塞式、薄膜式、波纹管式、弹簧薄膜式、杠杆弹簧式等Λ活塞式减压阀体积小,灵敏度低且制造工艺要求高,在介质温度高时大量选用Λ薄膜式减压阀在水、空气等温度与压力不高的条件下使用普遍Λ波纹管式减压阀用于温度在200℃以下的蒸汽、水和空气等无腐蚀性介质管道上Λ内弹簧薄膜式减压阀适用于工作温度低于50℃的空气、水等介质管道上Λ杠杆式减压阀适用于中、高压减温减压装置中,作调节蒸汽压力之用[3]Λ1.8 安全阀它是设备、装置和管道上作为安全保护的装置,以防止介质的压力超过规定的数值Λ当设备、装置和管道内的工作压力超过规定值时,安全阀便自动开启,排放多余介质;当压力恢复正常后,它便自行关闭,保持密封不漏,从而保证设备安全运行Λ安全阀的主要结构有杠杆式、弹簧式和先导式(脉冲式)三种Λ水系统常用弹簧式,它是利用压缩弹簧力来平衡阀瓣压力Λ优点是体积小,轻便,灵敏度高,安装位置不受限制;缺点是作用在阀杆上的力随弹簧的变形而产生变化Λ弹簧式安全阀又分微启式和全启式,有带扳手和不带扳手的,有封闭式和敞开式等不同形式[5]Λ1.9 疏水阀疏水阀适用于蒸汽供热设备和管道上,用以自动排除凝结水、空气及其他不凝性气体,并阻止蒸汽的漏失,即起阻汽排水的作用Λ正确的选用疏水阀对于节省蒸汽能源,保证蒸汽2凝水系统的正常运行至关重要Λ选用时,先要根据凝结水的最大排量和进出口的压力差选型,还要加以修正,其修正系数为1.5～4;其次要安装合理[5]Λ蒸汽疏水阀按启闭形式可分为以下几类[3]:1)机械型蒸汽疏水阀:由凝结水液位变化驱动启闭件Λ它又包括自由浮球式、杠杆浮球式、自由半浮球式和敞口向上(下)浮子式蒸汽疏水阀Λ2)热静力型蒸汽疏水阀:由凝结水温度变化驱动启闭件Λ它又包括波纹管式、膜盒式221 湖 南 大 学 学 报 1998年和双金属片式Λ3)热动力型蒸汽疏水阀:由凝结水动态特性变化驱动启闭件Λ它又包括圆盘式、脉冲式、迷宫或孔板式Λ1.10 平衡阀平衡阀是水力管网中用来测量及调整至设计流量,并具有必要的测量精度的阀门Λ它的作用是消除有利环路的剩余差压,以在所有环路达到设计流量,从而达到系统平衡Λ系统平衡对高标准室内热环境及低能耗来说,是至关重要的Λ平衡阀至少需具有如下特性:1)可进行水量的测量和调整,且具有±10%的精度;2)开度值的隐式记忆装置;3)截止功能Λ大部分的平衡阀集几个功能于一身,如排污功能,以及压降与流量的测量等Λ为保证系统平衡,每台锅炉及冷水机组处、所有干管、立管及支管的回水或供水管处、所有具有二次泵的区域控制环路中以及分流功能三通阀处均需安装平衡阀[6]Λ2 供热空调水系统阀门选择的几点参考意见1)供热空调水系统最常用的调节阀门为闸阀、截止阀和蝶阀,在很多情况下,三者都能满足技术要求,但各有技术特点如下:)闸阀 阀体长度适中,转盘式调节杆,调节性能好,在较大管径管道中被广泛使用Λ)截止阀 阀体长,转盘式调节杆,调节性能好,适用于场地宽敞,小管径的场合(一般DN ≤150mm )Λ)蝶阀 阀体短,手柄式调节杆,调节性能较差,价格较贵,但调节操作容易,适用于场地小,大管径的场合(一般DN >150mm )Λ2)冷水机组、热交换器进出口、主管道调节,均可根据情况选用闸阀、截止阀或蝶阀Λ3)分、集水器上,由于主要功能是调节,一般选用截止阀或闸阀Λ4)水泵入口装设阀门一只,出口装设阀门两只Λ其中出口端靠近水泵一侧阀门为止回阀,另两个阀门可选择闸阀、截止阀或蝶阀Λ5)供热空调末端设备出入口小口径管道可选用截止阀或球阀Λ6)多层、高层建筑各层水平管上可装设平衡阀,用以平衡各层流量Λ7)水箱及管道、设备最低点装设排污阀,由于不用于调节,宜选用能严密关断的阀门如闸阀、截止阀等Λ8)蒸汽2凝水管道系统,如蒸汽供暖系统、锅炉水系统、蒸汽溴化锂冷水机组、汽2水热交换器系统中,一般在蒸汽入口处装设减压阀;在可能产生高压处装设安全阀;在排凝结水处装设疏水阀Λ9)供热空调水系统上的排气阀一般采用旋塞阀Λ321 第5期 易志芳等:供热空调水系统阀门的种类和选用 3 集成化暖通空调CAD 水系统阀门的专家系统构思智能化是集成化暖通空调CAD 技术的一个重要标志,它是指CAD 动态系统与静态固有知识的集成Λ我们运用专家系统技术,把以上的阀门选择参考意见输入到专家系统的知识库中,工程设计人员可随时向系统咨询,以完成准确规定的设计Λ图7 专家系统结构图专家系统由几个方面组成:知识获取模块、知识库管理系统、推理机、机器自学习、解释机制、用户界面等Λ知识获取模块用于自动建立知识库Λ知识库管理系统用于检索、删除、增添、修改、显示规则Λ推理机采用正向和反向的模糊推理Λ解释机制主要完成本次推理分析成功的推理过程,结果与置信度Λ机器自学习主要采用类推的学习方法Λ该系统将会根据用户输入的问题及置信度,自动搜索得出结果Λ由于专家系统的知识库是动态的,具有良好的可扩充性和可维持性,所以,一方面可针对不同的项目,随时更新和修改“阀门选择专家系统”知识库中的知识,使之具有广泛针对不同的项目,随时更新和修改“阀门选择专家系统”知识库中的知识,使之具有广泛的实用性;另一方面,随着使用范围的扩大,可不断向知识库中补充新知识,使之具有更强的应用性Λ4 结束语正确、合理、经济地选择阀门是暖通水系统设计的关键,而这些参考意见所组成的专家系统知识库又是软件走向集成化、智能化所必须的理论依据Λ参考文献1 陈耀宗等.建筑给水排水设计手册.北京:中国建筑工业出版社,19922 L yons J L 著.阀门技术手册.袁王求等译.北京:机械工业出版社,19913 孙晓霞.阀门销售和采购人员必读.北京:机械工业出版社,19954 孙殿玉.供水系统用闸阀和蝶阀的选用.阀门,1996(4):40～415 崔凤鸣.阀门产品手册.北京:水利电力出版社,19896 Robert Petitjean 著.水力管网全面平衡技术.朗四维等译.北京:中国建筑工业出版社,19917 王耀南,徐伟昌.专家系统开发环境(GR ESE )及其应用.计算机工程与设计,1994(2):42～48421 湖 南 大 学 学 报 1998年。
