暖通空调水系统管路设计及管道阀门选型

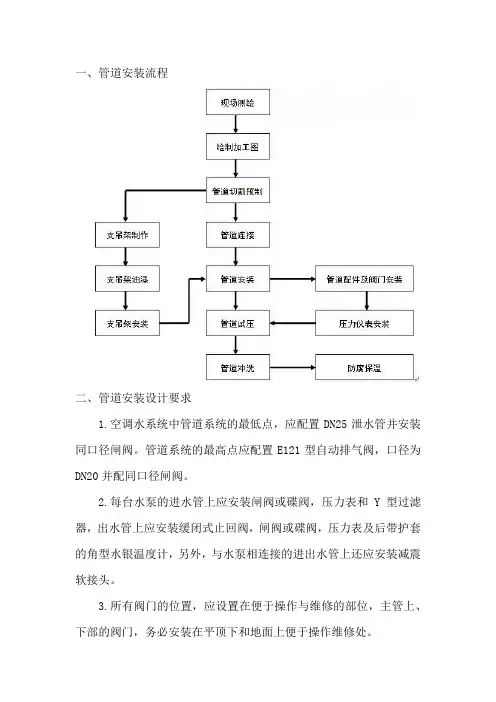

一、管道安装流程二、管道安装设计要求1.空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

3.所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。

4.安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

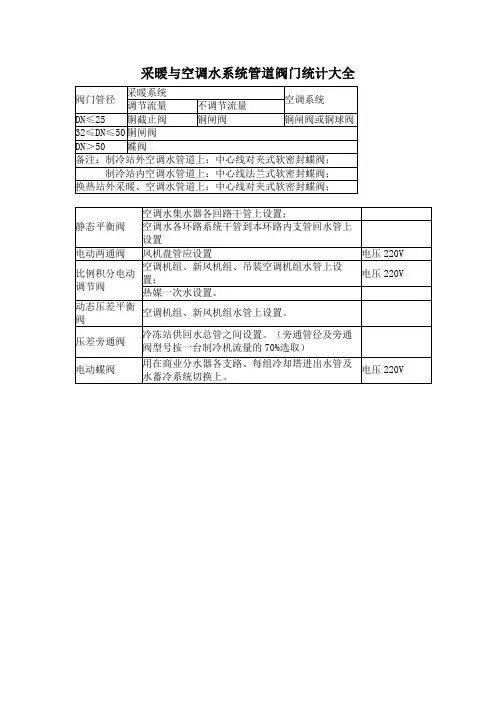

5.空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

6.空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

7.管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

8.空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

9.冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

10.空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

11.穿越沉降或变形缝处的水管应设置金属软管连接。

12.空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

13.管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

14.除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。

15.空调及热水供回水支管以0.003的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。

暖通空调系统主机、水系统、风系统设计选型知识一、末端设备冷负荷指标：备注：1、选择末端设备时其参数按照“高档”选取，并适当考虑末端设备的噪音对房间使用功能带来的影响：家装卧室尽量选用FP-102以下的盘管；办公室、酒店类新风机、吊柜均选择3000m3/h风量以下吊柜；商场选择5000m3/h风量以下吊柜。

2、新风机一般选择4排管，回风工况一般选择6排管，2000m3/h以上的空调器均应在出风端设置消声静压箱；6000m3/h以上的空调器出风端宜采用阻抗复合消声器，并在回风端安装消声静压箱。

3、注意当西晒、大玻璃窗、角部房间、顶层房间等的负荷变化。

若四周为玻璃幕墙，则负荷为400w/m2及以上。

二、主机选型（负荷指标）：2.1办公楼：（1）、空面小于5000m2，有新风，主机按照200w/m2来选取。

没有新风，则可选180w/m2 (过道不算空调面积)。

（2）、空面大于5000m2，有新风，主机按照180w/m2来选取。

没有新风，则可选170w/m2 (过道不算空调面积)。

2.2商场、餐饮、茶楼：主机按照220-250w/ m2来选取，根据面积大小来取值，2000m2以上取下限。

2.3宾馆（纯客房）：（1）、空面小于10000 m2，有新风，主机按照180w/m2来选取。

没有新风，则可选170 =w/m2 (过道均不算空调面积，已考虑使用系数)。

（2）、空面大于10000m2，有新风，主机按照160-170w/m2来选取。

没有新风，则可选150-160w/m2 (过道均不算空调面积已考虑使用系数。

)（3）、空面大于20000m2，主机按照150w/m2来选取。

(过道均不算空调面积，已考虑使用系数)。

2.4餐饮+客房：主机负荷分别计算，可根据使用要求考虑或者不考虑同时使用系数，为了保证空调效果，同时使用系数不宜过低（≥70%）。

2.5建面与空面的关系：2.6负荷估算表(以上内容用表格表达)：注：新风负荷一般取值为15-25w/m2。

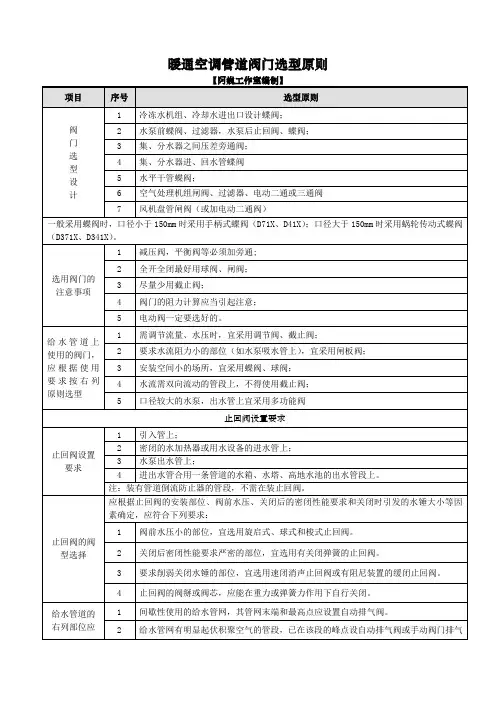

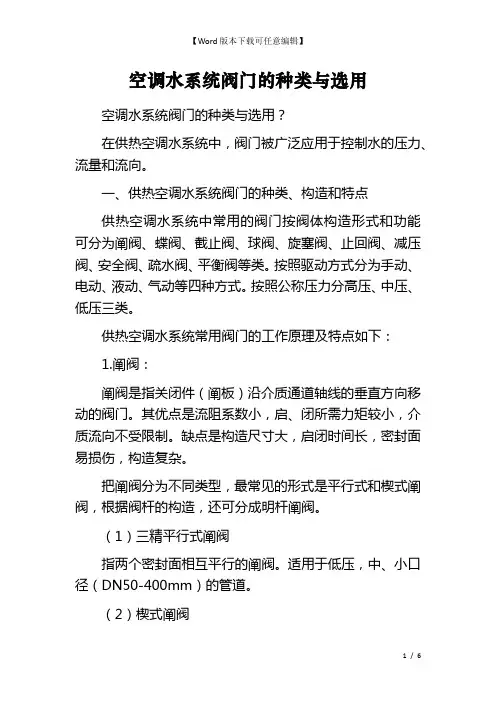

暖通空调管道阀门选型原则摘录：闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。

闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。

从结构形式上，主要的区别是所采用的密封元件的形式。

根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。

最常用的形式是楔式闸阀和平行式闸阀。

截止阀截止阀的阀杆轴线与阀座密封面垂直。

阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

常用的截止阀有以下几种：1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。

在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。

阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。

两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。

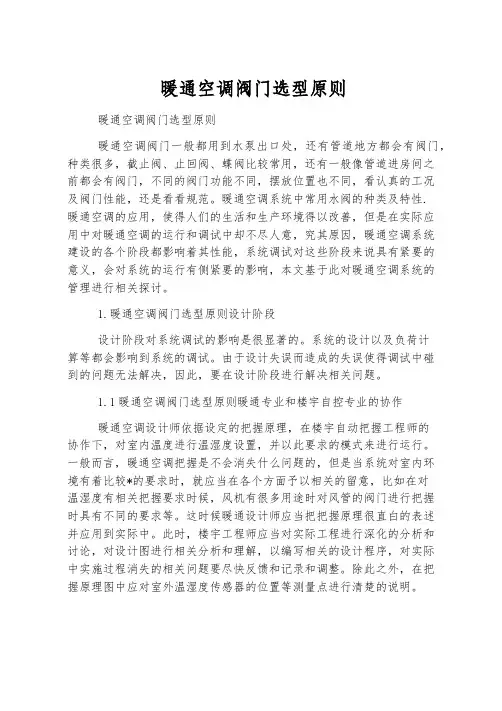

暖通空调阀门选型原则暖通空调阀门选型原则暖通空调阀门一般都用到水泵出口处，还有管道地方都会有阀门，种类很多，截止阀、止回阀、蝶阀比较常用，还有一般像管道进房间之前都会有阀门，不同的阀门功能不同，摆放位置也不同，看认真的工况及阀门性能，还是看看规范。

暖通空调系统中常用水阀的种类及特性.暖通空调的应用，使得人们的生活和生产环境得以改善，但是在实际应用中对暖通空调的运行和调试中却不尽人意，究其原因，暖通空调系统建设的各个阶段都影响着其性能，系统调试对这些阶段来说具有紧要的意义，会对系统的运行有侧紧要的影响，本文基于此对暖通空调系统的管理进行相关探讨。

1.暖通空调阀门选型原则设计阶段设计阶段对系统调试的影响是很显著的。

系统的设计以及负荷计算等都会影响到系统的调试。

由于设计失误而造成的失误使得调试中碰到的问题无法解决，因此，要在设计阶段进行解决相关问题。

1.1暖通空调阀门选型原则暖通专业和楼宇自控专业的协作暖通空调设计师依据设定的把握原理，在楼宇自动把握工程师的协作下，对室内温度进行温湿度设置，并以此要求的模式来进行运行。

一般而言，暖通空调把握是不会消失什么问题的，但是当系统对室内环境有着比较*的要求时，就应当在各个方面予以相关的留意，比如在对温湿度有相关把握要求时候，风机有很多用途时对风管的阀门进行把握时具有不同的要求等。

这时候暖通设计师应当把把握原理很直白的表述并应用到实际中。

此时，楼宇工程师应当对实际工程进行深化的分析和讨论，对设计图进行相关分析和理解，以编写相关的设计程序，对实际中实施过程消失的相关问题要尽快反馈和记录和调整。

除此之外，在把握原理图中应对室外温湿度传感器的位置等测量点进行清楚的说明。

闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上重要作为切断介质用，即全开或全关使用。

一般，闸阀不行作为调整流量使用。

它可以适用低温压也可以适用于高温高压，并可依据阀门的不同材质。

但闸阀一般不用于输送泥浆等介质的管路中。

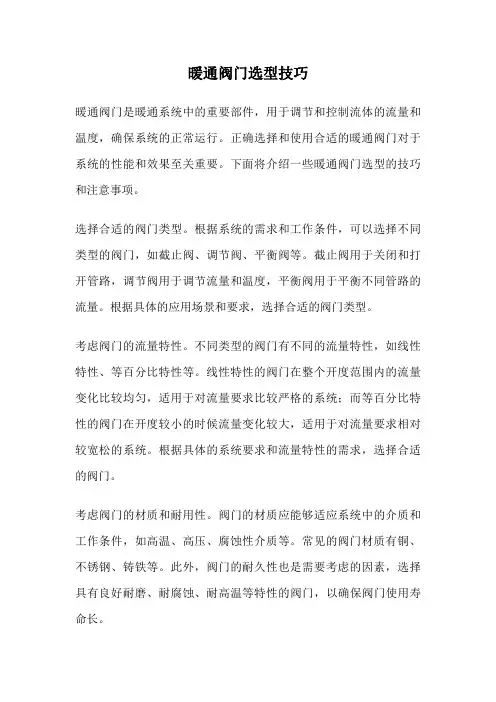

暖通阀门选型技巧暖通阀门是暖通系统中的重要部件，用于调节和控制流体的流量和温度，确保系统的正常运行。

正确选择和使用合适的暖通阀门对于系统的性能和效果至关重要。

下面将介绍一些暖通阀门选型的技巧和注意事项。

选择合适的阀门类型。

根据系统的需求和工作条件，可以选择不同类型的阀门，如截止阀、调节阀、平衡阀等。

截止阀用于关闭和打开管路，调节阀用于调节流量和温度，平衡阀用于平衡不同管路的流量。

根据具体的应用场景和要求，选择合适的阀门类型。

考虑阀门的流量特性。

不同类型的阀门有不同的流量特性，如线性特性、等百分比特性等。

线性特性的阀门在整个开度范围内的流量变化比较均匀，适用于对流量要求比较严格的系统；而等百分比特性的阀门在开度较小的时候流量变化较大，适用于对流量要求相对较宽松的系统。

根据具体的系统要求和流量特性的需求，选择合适的阀门。

考虑阀门的材质和耐用性。

阀门的材质应能够适应系统中的介质和工作条件，如高温、高压、腐蚀性介质等。

常见的阀门材质有铜、不锈钢、铸铁等。

此外，阀门的耐久性也是需要考虑的因素，选择具有良好耐磨、耐腐蚀、耐高温等特性的阀门，以确保阀门使用寿命长。

考虑阀门的控制方式和自动化程度。

根据系统的要求和控制方式，可以选择手动控制阀门或自动控制阀门。

自动控制阀门可以通过传感器和控制器来实现自动调节流量和温度，提高系统的控制精度和稳定性。

根据具体的应用需求和自动化程度的要求，选择合适的阀门控制方式。

暖通阀门的选型需要考虑阀门类型、流量特性、材质和耐用性、控制方式等因素。

正确选择和使用合适的阀门可以保证暖通系统的正常运行和性能效果。

希望以上技巧和注意事项对大家在暖通阀门选型方面有所帮助。

中央空调水路系统设计和设备选型中央空调水路系统设计和设备选型水系统的设计中应当注意放气和排水的设计，如果考虑不周，则会引起系统运行的不良。

1.闭式系统热水管和冷水管均应有0.003 的坡度，最小坡度不应小于0.002，坡向应随着水流方向逐渐升高。

当多管在一起铺设时，各管路坡向最好相同，以便采用共同支架。

如因条件限制，热水和冷水管道按无坡度敷设，则管道内水流速不得小于0.25m/s，并应考虑到在变水量系统中，最小流量下也不应小于此值。

2.闭式系统在热水管和冷水管路的每个最高点（当无坡度敷设时，在水平管路的水流终点），设排气装置（集气罐或自动排气阀）。

对于自动排气阀应考虑其损坏或失灵时易于更换的关断措施，各种排气管最好接到水池和地漏。

以便于排水或防止排气阀损坏失灵漏水时，流到室内或顶棚上。

3.与水泵接管及大管与小管连接时，应防止气囊产生。

大管需由小管排气时，大管与小管的连接应为顶平，以防大管中产生气囊。

4.系统的最低点和需要单独放水的设备（如表冷器、加热器等）的下部应设有带阀门的防水管，并接入地漏或漏斗。

作为系统刚开始运行时冲刷管路和管路检修时放水之用。

5.空调器、风机盘管等的表冷器（冷盘管）当处于负压段时，其冷凝水管的排水管应设有水封，水封的连接如图B-7 所示。

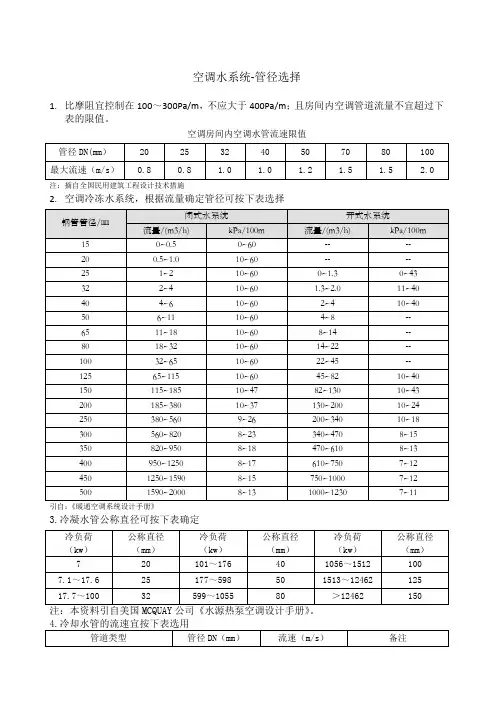

二、设备选型对于上面的水系统，我们主要介绍系统的主要设备和附件的选用，归纳为水泵、集水器和分水器、膨胀水箱、除污器、水过滤器、水管和阀门等。

1）水泵水泵是中央空调水系统的主要动力设备，常用的水泵有单级单吸清水离心水泵和管道泵两种。

当流量较大时，也采用单级双吸离心水泵；当高扬程、小流量时，常采用多级离心水泵。

水泵的性能参数由流量（Q—-m3/s）、扬程（H—-kPa）、轴功率（Nz—-kW）、效率（η—-%）、及转速（n—-rpm）等。

水泵的轴功率：Nz = Q * H /ηη水泵在工作点的总效率，对于小型泵为0.4~0.6，中型泵为0.6~0.75，大型泵0.75~0.85水泵所需的电动机的额定功率：N = Ka * Nz水泵的选择主要按所需的流量（Q—-m3/s）、扬程（H—-kPa）来确定：对于定水量系统的总水量按最大负荷计算：W = Q / [c p (Th –Tg)]对于变水量系统的总水量按右式计算：W = n1*n2*Q / [c p (Th –Tg)] W——–冷水总水量，m3/sQ——–各空调房建设计工况的负荷总和，kWc———水的比热容，可取4.19kJ/(kg.℃)p———水的密度，可取1000kg/m3Th——–回水的平均温度，℃Tg——–供水温度，℃n1——–同时使用系数，可取0.7~0.8n2——–负荷系数，以围护结构符合为主的，可取0.7~0.8水泵的扬程：对于闭式系统，为最不利环路的管道阻力，管道的局部阻力（阀门、弯头等）和设备的阻力之和Hb = Hf + Hd + Hm；如为开式系统，则还应加上设备高差所造成的静水压力Hk = Hf + Hd + Hm + Hs。
