H3C S5500-SI全系列以太网交换机 快速入门(V1.04)-整本手册

H3C S5120-24P/48P-EI以太交换机配置手册目录1背景描述 (3)2此配置手册使用范围 (3)3H3C S5120系列交换机登陆初始配置 (3)3.1使用console口登陆方式 (3)4如何创建Vlan？ (5)4.1创建一个基于端口的Vlan (5)5如何配置trunk？ (6)5.1静态链路聚合的配置方法 (6)5.2动态链路聚合的配置发法 (6)6开启端口Flow-control 、Spanning-Tree、和Edged-port (7)7如何保存已经更改的设置？ (8)1背景描述H3C交换机从5100升级到5120后，配置命令有了较大的改变，本手册根据H3C新版交换机操作系统命令进行配置指导。

旨在指导大洋系统工程师正确配置和使用H3C交换机。

2此配置手册使用范围此配置手册使用于H3C S5120系列交换机，如是其他系列交换机，请先参考操作手册。

此配置手册介绍了H3C S5120交换机初始配置，VLAN设置，trunk设置、spanning-tree 设置、portfast设置方法。

其他功能设置请参考交换机操作手册3H3C S5120系列交换机登陆初始配置3.1 使用console口登陆方式第一步：如图2-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

PC通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，设置终端通信参数：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图2-2至图2-4所示。

新建连接连接端口设置端口通信参数设置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<H3C>），如图2-5所示。

IP地址-IP性能目录目录第1章 IP地址配置..................................................................................................................1-11.1 IP地址简介.........................................................................................................................1-11.1.1 IP地址的分类和表示................................................................................................1-11.1.2 特殊的IP地址...........................................................................................................1-21.1.3 子网和掩码..............................................................................................................1-21.2 配置IP地址.........................................................................................................................1-31.2.1 配置接口的IP地址....................................................................................................1-31.2.2 IP地址配置举例.......................................................................................................1-41.3 IP地址的显示和维护...........................................................................................................1-6第2章 IP性能配置..................................................................................................................2-12.1 IP性能简介.........................................................................................................................2-12.2 配置允许接收和发送定向广播报文.....................................................................................2-12.2.1 配置允许接收定向广播报文.....................................................................................2-12.2.2 配置允许转发定向广播报文.....................................................................................2-22.2.3 允许接收和发送定向广播报文配置举例...................................................................2-22.3 配置TCP属性.....................................................................................................................2-42.3.1 配置TCP的可选参数................................................................................................2-42.4 配置ICMP差错报文发送功能..............................................................................................2-42.5 IP性能显示和维护..............................................................................................................2-7第1章 IP 地址配置1.1 IP 地址简介1.1.1 IP 地址的分类和表示连接到Internet 上的设备接口必须有一个全球唯一的IP 地址。

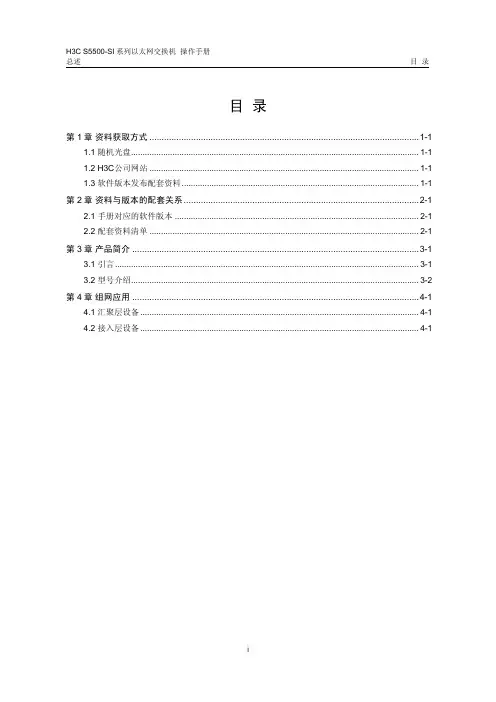

总述目录目录第1章资料获取方式..............................................................................................................1-11.1 随机光盘.............................................................................................................................1-11.2 H3C公司网站.....................................................................................................................1-11.3 软件版本发布配套资料.......................................................................................................1-1第2章资料与版本的配套关系................................................................................................2-12.1 手册对应的软件版本..........................................................................................................2-12.2 配套资料清单.....................................................................................................................2-1第3章产品简介.....................................................................................................................3-13.1 引言....................................................................................................................................3-13.2 型号介绍.............................................................................................................................3-2第4章组网应用.....................................................................................................................4-14.1 汇聚层设备.........................................................................................................................4-14.2 接入层设备.........................................................................................................................4-1总述第1章资料获取方式第1章资料获取方式杭州华三通信技术有限公司（以下简称H3C公司）提供多种获取资料的途径，方便用户及时获得产品相关的资料和新增特性文档。

目录第1章VLAN配置 ...................................................................................................................1-11.1 VLAN简介.......................................................................................................................... 1-11.1.1 VLAN概述................................................................................................................ 1-11.1.2 VLAN的分类............................................................................................................ 1-21.2配置VLAN基本属性............................................................................................................ 1-21.3配置VLAN接口基本属性..................................................................................................... 1-21.4配置基于端口的VLAN ........................................................................................................ 1-31.4.1基于端口的VLAN简介.............................................................................................. 1-31.4.2配置基于Access端口的VLAN.................................................................................. 1-51.4.3配置基于Trunk端口的VLAN .................................................................................... 1-61.4.4配置基于Hybrid端口的VLAN ................................................................................... 1-71.5 VLAN配置的显示................................................................................................................ 1-81.6 VLAN典型配置举例............................................................................................................ 1-81.6.1组网需求.................................................................................................................. 1-81.6.2组网图...................................................................................................................... 1-81.6.3配置步骤.................................................................................................................. 1-8 第2章Voice VLAN配置 .........................................................................................................2-12.1 Voice VLAN简介................................................................................................................ 2-12.1.1 Voice VLAN的自动模式和手动模式......................................................................... 2-12.1.2 Voice VLAN的安全模式和普通模式......................................................................... 2-32.2配置Voice VLAN ................................................................................................................ 2-32.2.1配置准备.................................................................................................................. 2-32.2.2配置自动模式下的Voice VLAN................................................................................ 2-42.2.3配置手动模式下的Voice VLAN................................................................................ 2-42.3 Voice VLAN显示................................................................................................................ 2-62.4 Voice VLAN典型配置举例.................................................................................................. 2-62.4.1自动模式下Voice VLAN的配置举例......................................................................... 2-62.4.2手动模式下Voice VLAN的配置举例......................................................................... 2-7 第3章GVRP配置 ..................................................................................................................3-13.1 GVRP简介.......................................................................................................................... 3-13.1.1 GARP简介............................................................................................................... 3-13.1.2 GVRP简介............................................................................................................... 3-33.1.3协议规范.................................................................................................................. 3-43.2配置GVRP.......................................................................................................................... 3-43.2.1配置GVRP功能........................................................................................................ 3-43.2.2配置GARP定时器.................................................................................................... 3-5 3.3 GARP/GVRP显示和维护................................................................................................... 3-6 3.4 GVRP典型配置举例........................................................................................................... 3-63.4.1 GVRP典型配置举例一............................................................................................. 3-63.4.2 GVRP典型配置举例二............................................................................................. 3-83.4.3 GVRP典型配置举例三............................................................................................. 3-9第1章VLAN配置1.1 VLAN简介1.1.1 VLAN概述VLAN（Virtual Local Area Network，虚拟局域网）技术的出现，主要为了解决交换机在进行局域网互连时无法限制广播的问题。

H3C 以太网交换机配置操作手册V1.0(正稿)7H3C S5120-24P/48P-EI以太交换机配置手册目录1背景描述(3)2此配置手册使用范围(3)3H3C S5120系列交换机登陆初始配置(3)3.1使用console口登陆方式(3)4如何创建Vlan？(5)4.1创建一个基于端口的Vlan (5)5如何配置trunk？(6)5.1静态链路聚合的配置方法(6)5.2动态链路聚合的配置发法(6)6开启端口Flow-control 、Spanning-Tree、和Edged-port (7) 7如何保存已经更改的设置？(8)1背景描述H3C交换机从5100升级到5120后，配置命令有了较大的改变，本手册根据H3C新版交换机操作系统命令进行配置指导。

旨在指导大洋系统工程师正确配置和使用H3C交换机。

2此配置手册使用范围此配置手册使用于H3C S5120系列交换机，如是其他系列交换机，请先参考操作手册。

此配置手册介绍了H3C S5120交换机初始配置，VLAN设置，trunk设置、spanning-tree 设置、portfast设置方法。

其他功能设置请参考交换机操作手册3H3C S5120系列交换机登陆初始配置3.1 使用console口登陆方式第一步：如图2-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

PC通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，设置终端通信参数：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图2-2至图2-4所示。

新建连接连接端口设置端口通信参数设置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如），如图2-5所示。

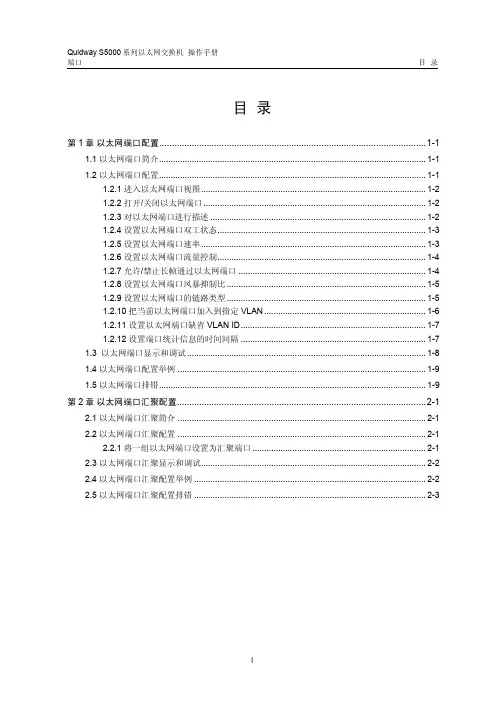

端口目录目录第1章以太网端口配置...........................................................................................................1-11.1 以太网端口简介..................................................................................................................1-11.2 以太网端口配置..................................................................................................................1-11.2.1 进入以太网端口视图................................................................................................1-21.2.2 打开/关闭以太网端口...............................................................................................1-21.2.3 对以太网端口进行描述............................................................................................1-21.2.4 设置以太网端口双工状态.........................................................................................1-31.2.5 设置以太网端口速率................................................................................................1-31.2.6 设置以太网端口流量控制.........................................................................................1-41.2.7 允许/禁止长帧通过以太网端口................................................................................1-41.2.8 设置以太网端口风暴抑制比.....................................................................................1-51.2.9 设置以太网端口的链路类型.....................................................................................1-51.2.10 把当前以太网端口加入到指定VLAN.....................................................................1-61.2.11 设置以太网端口缺省VLAN ID...............................................................................1-71.2.12 设置端口统计信息的时间间隔...............................................................................1-71.3 以太网端口显示和调试......................................................................................................1-81.4 以太网端口配置举例..........................................................................................................1-91.5 以太网端口排错..................................................................................................................1-9第2章以太网端口汇聚配置....................................................................................................2-12.1 以太网端口汇聚简介..........................................................................................................2-12.2 以太网端口汇聚配置..........................................................................................................2-12.2.1 将一组以太网端口设置为汇聚端口..........................................................................2-12.3 以太网端口汇聚显示和调试................................................................................................2-22.4 以太网端口汇聚配置举例...................................................................................................2-22.5 以太网端口汇聚配置排错...................................................................................................2-3第1章以太网端口配置1.1 以太网端口简介S5012G以太网交换机提供12个10/100/1000Base-T自适应端口及4个Combo GBIC（Gigabit interface convertor）端口，用户可根据自己的需要选配千兆光模块。

H3C三层交换机S5500初始配置+网络访问策略H3C三层交换机S5500初始配置+网络访问策略作者：饮马闪客发布于：2014-7-31 22:00 Thursday 分类：网络相关以下为H3C交换机系列S5500型号的初始配置首先连接交换机的CONSOLE口，使用超级终端进入交换机操作的指令界面:配置VLAN1地址：<HG-S5500> sysSystem View: return to User View with Ctrl+Z.[HG-S5500] interface Vlan-interface 1[HG-S5500-Vlan-interface1] ip address 192.168.254.1 24开启web和telnet服务：[HG-S5500] ip http enable[HG-S5500] telnet server enable建立管理用户：[HG-S5500] local-user admin设置密码：[HG-S5500-luser-admin] password cipher admin110为该用户开启web服务：[HG-S5500-luser-admin] service-type web为该用户开启telnet服务：[HG-S5500-luser-admin] service-type telnet将该用户设置为管理员级别：[HG-S5500-luser-admin] authorization-attribute level 3telnet访问（vty）配置：[HG-S5500] user-interface vty 0 4配置本地或远端用户名口令认证方式[HG-S5500-ui-vty0-4] authentication-mode scheme配置静态路由连接外网：[HG-S5500] ip route-static 0.0.0.0 0.0.0.0 192.168.254.2 (注:静态路由地址为外网进来的接口地址)建立网段访问策略，以vlan31为例，首先建立vlan31:[HG-S5500]vlan 31配置vlan31的ip地址：[HG-S5500] interface Vlan-interface 31[HG-S5500-Vlan-interface31] ip address 192.168.31.1 24编写31网段的访问规则如能访问34、35网段，不能访问其他网段：给其能访问的规则名为 acl number 3100:[HG-S5500] acl number 3100[HG-S5500-acl-adv-3100] rule permit ip source 192.168.31.1 0.0.0.255 destination 192.168.34.0 0.0.0.255[HG-S5500-acl-adv-3100] rule permit ip source 192.168.31.1 0.0.0.255 destination 192.168.35.0 0.0.0.255限制其访问其他网段名为 acl number 3600:[HG-S5500] acl number 3600[HG-S5500-acl-adv-3600] rule permit ip source 192.168.31.1 0.0.0.255 destination 192.168.0.0 0.0.255.255首先注意一点交换机S5500不支持packet_filter，因此只能通过Qos实现vlan策略，以上诉vlan31为例接着定义类h3100: [HG-S5500] traffic classifier h3100[HG-S5500-classifier-h3100] if-match acl 3100定义类h3600：[HG-S5500] traffic classifier h3600[HG-S5500-classifier-h3600] if-match acl 3600创建流hb3100为允许访问，hb3600为不允许访问：[HG-S5500] traffic behavior hb3100[HG-S5500-behavior-hb3100] filter permit[HG-S5500] traffic behavior hb3600[HG-S5500-behavior-hb3600] filter deny创建Qos policy:[HG-S5500] qos policy hvlan31绑定：[HG-S5500-qospolicy-hvlan31] classifier h3100 behavior hb3100[HG-S5500-qospolicy-hvlan31] classifier h3600 behavior hb3600绑定Qos策略：[HG-S5500] qos vlan-policy hvlan31 vlan 31 inbound初始化操作：<HG-S5500> reset saved-configuration选择确认初始化Y：<HG-S5500> Y重启即可生效：<HG-S5500> reboot保存配置：[HG-S5500] saveThe current configuration will be written to the device. Are you sure? [Y/N]: yPlease input the file name(*.cfg)[flash:/20130115.cfg](To leave the existing filename unchanged, press the enter key): 20140408.cfg备注：编写其他vlan策略，请仿照红字处vlan31开始根据步骤编写即可。

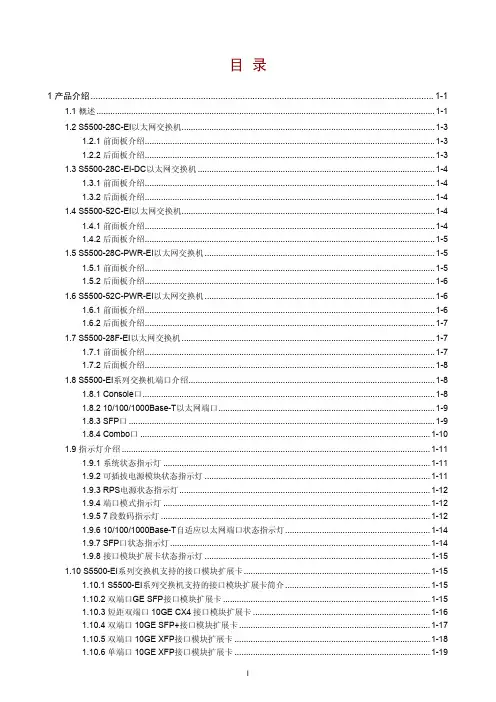

H3C S5500-SI 系列以太网交换机产品概述H3C S5500-SI系列交换机是H3C公司自主开发的全千兆三层以太网交换机产品，具备丰富的业务特性，提供IPv6转发功能以及最多4个 0GE扩展接口，支持PoE功能。

通过H3C特有的集群管理功能，用户能够简化对网络的管理。

S5500-SI系列千兆以太网交换机定位为企业网和城域网的汇聚或接入，同时还可以用于数据中心服务器群的连接。

H3C S5500-SI系列提供：●高密的24或48个 0/ 00/ 000M自适应电口，支持最多4个万兆上行。

●多样的队列调度满足高级QoS、更为精细的流分类、限速粒度和组播服务，实现网络控制和带宽优化；全面支持IPv6 ACL，支持基于VLAN的服务策略配置。

●为网络提供了更多的智能特性，如基于策略的VLAN、支持基于端口／流／VLAN镜像、增强的ACL和端口安全功能等●更加多样化的管理和丰富的特性H3C S5500-SI系列以太网交换机目前包含型号：●S5500-28C-SI：24 个 0/ 00/ 000以太网端口，4 个SFP 千兆位以太网端口（Combo），两个扩展槽位；●S5500-52C-SI：48 个 0/ 00/ 000以太网端口，4 个SFP 千兆位以太网端口（Combo），两个扩展槽位；●S5500-28C-PWR-SI：24 个 0/ 00/ 000以太网端口，支持PoE，4 个SFP 千兆位以太网端口（Combo），两个扩展槽位；●S5500-52C-PWR-SI：48 个 0/ 00/ 000以太网端口，支持PoE，4 个SFP 千兆位以太网端口（Combo），两个扩展槽位；产品特点高密千兆接入和万兆扩展高密千兆接入和万兆扩展高扩展性保护投资硬件支持IPv4和IPv6多业务支持能力完备的安全控制策略丰富的QoS策略高可靠性出色的管理性••••••••S5500-28C-SI/S5500-28C-PWR-SIS5500-52C-SI/ S5500-52C-PWR-SIH3C S5500-SI系列全千兆智能以太网交换机中，S5500-28C-SI、S5500-28C-PWR-SI具有 28G 的交换容量和95.23Mpps的二/三层包转发能力，S5500-52C-SI、S5500-52C-PWR-SI具有 76G 的交换容量和 30.94Mpps的二/三层包转发能力，支持所有端口线速转发。

H3C S5500-EI&S5500-SI系列以太网交换机故障处理手册Copyright © 2014 杭州华三通信技术有限公司版权所有，保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

本文档中的信息可能变动，恕不另行通知。

目录1 ACL相关特性故障处理 (1)1.1 ACL下发失败故障处理 (1)1.1.1 故障描述 (1)1.1.2 故障处理流程 (2)1.1.3 故障处理步骤 (2)1.2 故障诊断命令 (3)2 IRF相关特性故障处理 (4)2.1 IRF建立失败故障处理 (4)2.1.1 故障描述 (4)2.1.2 故障处理流程 (4)2.1.3 故障处理步骤 (5)2.2 故障诊断命令 (6)3聚合相关特性故障处理 (6)3.1 聚合不成功故障处理 (6)3.1.1 故障描述 (6)3.1.2 故障处理流程 (7)3.1.3 故障处理步骤 (7)3.2 故障诊断命令 (8)4端口相关故障处理 (8)4.1 端口不Link up故障处理 (8)4.1.1 故障描述 (8)4.1.2 故障处理流程 (9)4.1.3 故障处理步骤 (9)4.2 故障诊断命令 (10)5其它常见故障处理 (11)5.1 CPU占用率高故障处理 (11)5.1.1 故障描述 (11)5.1.2 故障处理流程 (11)5.1.3 故障处理步骤 (11)5.1.4 故障诊断命令 (12)5.2 二层流量转发丢包 (12)5.2.1 故障描述 (12)5.2.2 故障处理流程 (13)5.2.3 故障处理步骤 (13)5.2.4 故障诊断命令 (15)5.3 三层转发丢包故障 (16)5.3.1 故障描述 (16)5.3.2 故障处理流程 (17)5.3.3 故障处理步骤 (17)5.3.4 故障诊断命令 (18)5.4 PoE供电异常 (18)5.4.1 故障描述 (18)5.4.2 故障处理流程 (18)5.4.3 故障处理步骤 (19)5.4.4 故障诊断命令 (20)本文档适用于H3C S5500-EI&S5500-SI系列以太网交换机Release 2208及以上版本。

H3C交换机操作⼿册（完整资料）.doc 【最新整理，下载后即可编辑】⽬录H3C以太⽹交换机的基本操作 (1)1.1 知识准备 (1)1.2 操作⽬的 (1)1.3 ⽹络拓扑 (1)1.4 配置步骤 (2)1.4.1 串⼝操作配置 (2)1.4.2 查看配置及⽇志操作 (4)1.4.3 设置密码操作 (5)1.5 验证⽅法 (6)H3C以太⽹交换机VLAN配置 (7)1.6 知识准备 (7)1.7 操作⽬的 (7)1.8 操作内容 (7)1.9 设备准备 (7)1.10 拓扑 (7)1.11 配置步骤 (8)1.12 验证⽅法 (8)H3C以太⽹交换机链路聚合配置 (9)1.13 知识准备 (9)1.14 操作⽬的 (9)1.15 操作内容 (9)1.16 设备准备 (9)1.17 ⽹络拓扑 (9)1.18 配置步骤 (10)1.19 验证⽅法 (11)H3C以太⽹交换机STP配置 (12)1.20 知识准备 (12)1.21 操作⽬的 (12)1.24 ⽹络拓扑 (12)1.25 配置步骤 (13)1.26 验证⽅法 (14)H3C以太⽹交换机VRRP配置 (15)1.27 知识准备 (15)1.28 操作⽬的 (15)1.29 操作内容 (15)1.30 设备准备 (15)1.31 ⽹络拓扑 (16)1.32 配置步骤 (16)1.33 验证⽅法 (18)H3C以太⽹交换机镜像配置 (19)1.34 知识准备 (19)1.35 操作⽬的 (19)1.36 操作内容 (19)1.37 设备准备 (19)1.38 ⽹络拓扑 (20)1.39 配置步骤 (20)1.40 验证⽅法 (21)H3C以太⽹交换机路由配置 (22)1.41 知识准备 (22)1.42 操作⽬的 (22)1.43 操作内容 (22)1.44 设备准备 (22)1.45 ⽹络拓扑 (23)1.46 配置步骤 (23)1.47 验证⽅法 (24)H3C以太⽹交换机ACL配置 (25)1.48 知识准备 (25)1.49 操作⽬的 (25)1.52 配置步骤 (25)1.53 验证⽅法 (26)实验⼀H3C以太⽹交换机的基本操作备注：H3C以太⽹交换机采⽤统⼀软件平台VRP，交换机命令完全相同。
