建筑设备自动化-冷热源及水系统

建筑冷热源是指供应建筑物制冷和供热的系统和设备。

这些系统可以利用不同的能源和技术来提供冷热能，以满足建筑物的舒适和能源需求。

以下是一些常见的建筑冷热源的类型：
1. 锅炉系统：锅炉系统是一种常见的供热设备，使用燃气、燃油或其他可燃燃料来产生热能。

它们通过燃烧燃料将水加热为热水或蒸汽，然后将热水或蒸汽通过管道系统分配到建筑物的供热设备中。

2. 空调系统：空调系统用于提供建筑物的制冷需求。

常见的空调系统包括中央空调系统和分体式空调系统。

中央空调系统使用冷水循环或蒸发冷却来提供冷气，而分体式空调系统将冷却剂通过管道分配到各个室内机组。

3. 地源热泵系统：地源热泵系统利用地下的稳定温度来提供供热和制冷。

它们通过地下的地热能源来加热或冷却冷媒，然后将其分发到建筑物的供热或制冷设备中。

4. 太阳能系统：太阳能系统利用太阳能来提供供热和制冷。

太阳能热水系统使用太阳能热集热器将太阳能转化为热能，用于加热水。

太阳能空调系统使用太阳能集热器或光伏板来提供制冷或供电。

5. 废热回收系统：废热回收系统利用建筑物内部的废热来供热或制冷。

这种系统可以通过废气回收、余热回收或热泵技术将废热转化为有用的能源。

建筑设备自动化试题一、填空题〔20 分〕每空一分1、空调所耗能源几乎占楼宇耗能的50%。

空调系统的能量主要用在热源及输送系统上，据智能楼宇能量使用分析，空调局部占整个楼宇能量消耗的50%，其中冷热源使用能量占40%，输送系统占60%。

2、中心空调系统由冷冻机房设备，末端装置包括空调机、风机和风机盘管组成。

3、建筑物综合布线系统是实现智能楼宇的最根本又最重要的组成局部。

综合布线系统承受双绞线和光缆以及其它部件在建筑物或建筑群内构成一个高速信息网络，共享话音、数据、图像、大厦监控、消防报警以及能源治理信息，它涉及到建筑、计算机与通信三大领域。

4、楼宇自动化系统使用的 DCS 系统的层次分成四级，分别为①直接掌握级，②过程治理级，③分层治理级，④物业治理级。

5、DCS 特点是现场由掌握站进展分散掌握，实时数据通过电缆传输送达掌握室的操作站，实现集中监控治理。

6、高层建筑种存在一个变〔配〕电所，里面有凹凸压配电柜、干式变压器、柴油发电机组和进出线的断路器。

7、对高层建筑的生活用水、消防用水、污水、冷冻水箱等给排水装置进展监测和启停掌握，其中包括压力测量点、液位测量点以及开关量掌握点。

8、布线系统由工作区子系统，水平干线子系统，治理子系统，垂直干线子系统，设备间子系统五个子系统构成。

1、建筑智能化技术是现代建筑技术与信息技术相结合的产物，随着科学技术的进步而渐渐进展和充实，现代建筑技术〔Architecture 〕、现代控制技术〔Control 〕、计算机技术〔Computer 〕、通信技术〔Communication 〕、图形显示技术〔Cath0de Ray Tube,CRT〕简称“4C +A”技术，这些技术一起构成了智能建筑进展的技术根底。

2、3A 智能大厦的“3A”指：通信自动化系统〔CA〕、办公自动化系统〔OA〕、大楼自动化系统〔BA〕，假设再把消防自动化设备〔FA〕与安保自动化设备(SA)从BA 中划分出来，则成”5A”智能大厦3、建筑智能化系统组成：可简洁归纳为3A+GCS+BMS，即大楼自动化系统〔BA〕、办公自动化系统〔OA〕、通信自动化系统〔CA〕、综合布线系统〔GCS〕、建筑物治理系统〔BMS〕。

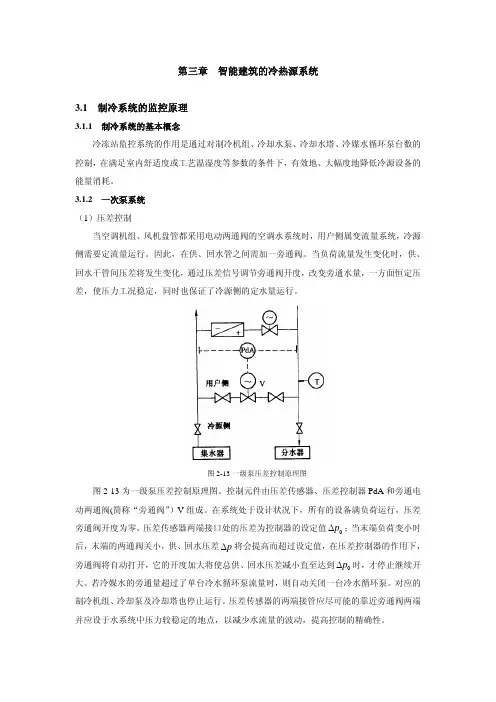

第三章 智能建筑的冷热源系统3.1 制冷系统的监控原理3.1.1 制冷系统的基本概念冷冻站监控系统的作用是通过对制冷机组、冷却水泵、冷却水塔、冷媒水循环泵台数的控制，在满足室内舒适度或工艺温湿度等参数的条件下，有效地、大幅度地降低冷源设备的能量消耗。

3.1.2 一次泵系统（1）压差控制当空调机组、风机盘管都采用电动两通阀的空调水系统时，用户侧属变流量系统，冷源侧需要定流量运行。

因此，在供、回水管之间需加一旁通阀。

当负荷流量发生变化时，供、回水干管间压差将发生变化，通过压差信号调节旁通阀开度，改变旁通水量，一方面恒定压差，使压力工况稳定，同时也保证了冷源侧的定水量运行。

图2-13一级泵压差控制原理图图2-13为一级泵压差控制原理图。

控制元件由压差传感器、压差控制器PdA 和旁通电动两通阀(简称“旁通阀”）V 组成。

在系统处于设计状况下，所有的设备满负荷运行，压差旁通阀开度为零，压差传感器两端接口处的压差为控制器的设定值0p Δ；当末端负荷变小时后，末端的两通阀关小，供、回水压差p Δ将会提高而超过设定值，在压差控制器的作用下，旁通阀将自动打开，它的开度加大将使总供、回水压差减小直至达到0p Δ时，才停止继续开大。

若冷媒水的旁通量超过了单台冷水循环泵流量时，则自动关闭一台冷水循环泵。

对应的制冷机组、冷却泵及冷却塔也停止运行。

压差传感器的两端接管应尽可能的靠近旁通阀两端并应设于水系统中压力较稳定的地点，以减少水流量的波动，提高控制的精确性。

（2）制冷机的台数控制对于多台机组，其控制方法主要有操作指导控制、压差控制、恒定供回水压差的流量旁通控制法、回水温度控制与冷量控制。

1）操作指导控制。

这种控制方式根据实测冷负荷，一方面显示、记录实际冷负荷；另一方面由操作人员对数据进行分析、判断，实施制冷机运行台数控制及相应联动设备的控制。

这是一种开环控制结构，其优点是结构简单、控制灵活，特别适合对于冷负荷变化规律尚不清楚和对大型制冷机的起、停要求严格的场合。

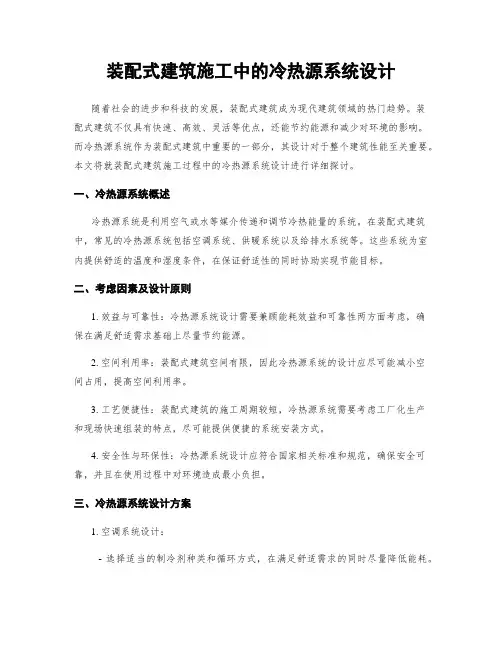

装配式建筑施工中的冷热源系统设计随着社会的进步和科技的发展，装配式建筑成为现代建筑领域的热门趋势。

装配式建筑不仅具有快速、高效、灵活等优点，还能节约能源和减少对环境的影响。

而冷热源系统作为装配式建筑中重要的一部分，其设计对于整个建筑性能至关重要。

本文将就装配式建筑施工过程中的冷热源系统设计进行详细探讨。

一、冷热源系统概述冷热源系统是利用空气或水等媒介传递和调节冷热能量的系统。

在装配式建筑中，常见的冷热源系统包括空调系统、供暖系统以及给排水系统等。

这些系统为室内提供舒适的温度和湿度条件，在保证舒适性的同时协助实现节能目标。

二、考虑因素及设计原则1. 效益与可靠性：冷热源系统设计需要兼顾能耗效益和可靠性两方面考虑，确保在满足舒适需求基础上尽量节约能源。

2. 空间利用率：装配式建筑空间有限，因此冷热源系统的设计应尽可能减小空间占用，提高空间利用率。

3. 工艺便捷性：装配式建筑的施工周期较短，冷热源系统需要考虑工厂化生产和现场快速组装的特点，尽可能提供便捷的系统安装方式。

4. 安全性与环保性：冷热源系统设计应符合国家相关标准和规范，确保安全可靠，并且在使用过程中对环境造成最小负担。

三、冷热源系统设计方案1. 空调系统设计：- 选择适当的制冷剂种类和循环方式，在满足舒适需求的同时尽量降低能耗。

- 合理布置室内机和外机的位置，减小管道长度，降低管道压力损失。

- 利用智能控制技术实现温度、湿度等参数的精确控制，并根据不同使用情况进行调整。

2. 供暖系统设计：- 根据气候条件和建筑结构选择适当的供暖方式，如地暖、空气源热泵、太阳能等。

- 优化供暖配管布局，减小热能传输损失，提高供暖效果。

- 结合节能要求选择高效的锅炉和辅助设备，并在控制系统中实现智能化管理。

3. 给排水系统设计：- 合理设置给水和排水设备的布置和数量，确保在满足需求的前提下尽量减少材料和空间占用。

- 采用低流量水龙头和节水洁具等技术手段，降低用水量，实现节约用水目标。

建筑设备自动化引言概述：建筑设备自动化是指通过现代科技手段，将建筑中的各种设备与系统进行智能化、自动化的集成管理，以提高建筑的能源利用效率、安全性和舒适度。

随着科技的不断进步，建筑设备自动化已经成为现代建筑设计和施工的重要组成部分。

本文将从五个大点来阐述建筑设备自动化的相关内容。

正文内容：1. 建筑设备自动化的定义与发展1.1 建筑设备自动化的定义：建筑设备自动化是指通过集成各种传感器、控制器和执行器等设备，实现建筑内部各种系统的自动化控制和协同工作。

1.2 建筑设备自动化的发展历程：从最初的简单控制系统到现代智能化、网络化的建筑设备自动化系统，经历了多年的发展与创新。

2. 建筑设备自动化的应用领域2.1 暖通空调系统自动化：通过智能控制系统实现温度、湿度、风速等参数的自动调节，提高室内空气质量和舒适度。

2.2 照明系统自动化：利用光感传感器和智能控制系统，实现自动调节照明亮度和色温，节约能源的同时提供舒适的照明环境。

2.3 电力系统自动化：通过智能电力管理系统，实现电力的监控、调度和优化，提高电力利用效率和安全性。

2.4 安防系统自动化：利用视频监控、入侵报警等技术，实现对建筑安全的自动监测和报警，提高安全性。

2.5 智能化建筑管理系统：通过集成各种设备和系统，实现对建筑设备的集中监控、管理和维护，提高建筑设备的可靠性和维护效率。

3. 建筑设备自动化的优势与挑战3.1 优势：提高能源利用效率，减少能源浪费；提高建筑安全性，减少事故风险；提高室内舒适度，提升用户体验。

3.2 挑战：技术复杂性，需要专业的设计和施工团队；成本较高，需要投入大量的资金和人力资源；系统集成难度大，需要克服各种设备和系统的兼容性问题。

4. 建筑设备自动化的发展趋势4.1 智能化与网络化：建筑设备自动化将越来越智能化和网络化，实现设备之间的互联互通，提高系统的智能化程度和协同工作能力。

4.2 多功能一体化：建筑设备自动化将越来越趋向于多功能一体化，实现多个系统的集成管理，提高系统的整体性能和效率。

建筑给排水、采暖、电气、通风与空调、电梯安装及智能建筑
系统简要描述
建筑给排水系统是指建筑物内外的供水、排水、消防水等系统。

包括自来水供应系统、给水管网、卫生间、厨房的排水系统以及雨水收集系统等。

它们的设计与施工需要考虑水源供应、水质处理、水压控制、管道布置等因素。

采暖系统是指为建筑物提供热量的系统，常见的形式有集中供暖和分户供暖。

集中供暖系统通常使用锅炉或热交换器将热水或蒸汽传输至建筑物内的散热器或地暖系统中。

分户供暖系统一般通过分散式供热设备，如燃气壁挂炉、空气源热泵等，为每个住户或办公室提供独立的采暖设备。

电气系统是指为建筑物提供电力供应的系统。

它包括主电源的接入、电表与配电箱的布置、电缆线路的敷设等。

此外，还涉及建筑物内的照明系统、插座和电器设备供电系统的设计与安装。

通风与空调系统是为建筑物提供新鲜空气、调节室内温度、湿度与空气质量的系统。

通风系统主要包括自然通风和机械通风，而空调系统则通过制冷设备和空气处理设备来实现温度和湿度调节。

电梯安装是指建筑物内的垂直交通设备的安装，目的是为了方便人员和货物的运输。

电梯的安装需要考虑电力供应、轿厢尺寸、安全措施等因素。

智能建筑系统是通过传感器、控制器和网络等技术实现建筑物自动化管理的系统。

它能够监测和控制建筑内的各种设备，如照明、温度、安防、能源消耗等。

智能建筑系统提供了更高的舒适性、安全性和能效性能。

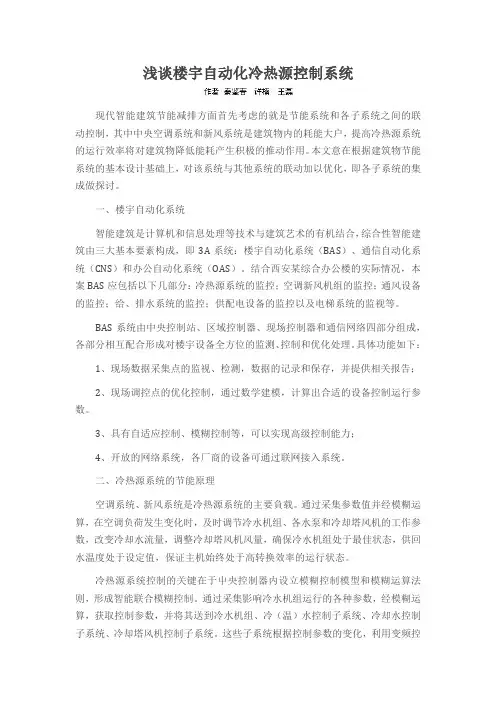

浅谈楼宇自动化冷热源控制系统现代智能建筑节能减排方面首先考虑的就是节能系统和各子系统之间的联动控制，其中中央空调系统和新风系统是建筑物内的耗能大户，提高冷热源系统的运行效率将对建筑物降低能耗产生积极的推动作用。

本文意在根据建筑物节能系统的基本设计基础上，对该系统与其他系统的联动加以优化，即各子系统的集成做探讨。

一、楼宇自动化系统智能建筑是计算机和信息处理等技术与建筑艺术的有机结合，综合性智能建筑由三大基本要素构成，即3A系统：楼宇自动化系统（BAS）、通信自动化系统（CNS）和办公自动化系统（OAS）。

结合西安某综合办公楼的实际情况，本案BAS应包括以下几部分：冷热源系统的监控；空调新风机组的监控；通风设备的监控；给、排水系统的监控；供配电设备的监控以及电梯系统的监视等。

BAS系统由中央控制站、区域控制器、现场控制器和通信网络四部分组成，各部分相互配合形成对楼宇设备全方位的监测、控制和优化处理。

具体功能如下：1、现场数据采集点的监视、检测，数据的记录和保存，并提供相关报告；2、现场调控点的优化控制，通过数学建模，计算出合适的设备控制运行参数。

3、具有自适应控制、模糊控制等，可以实现高级控制能力；4、开放的网络系统，各厂商的设备可通过联网接入系统。

二、冷热源系统的节能原理空调系统、新风系统是冷热源系统的主要負载。

通过采集参数值并经模糊运算，在空调负荷发生变化时，及时调节冷水机组、各水泵和冷却塔风机的工作参数，改变冷却水流量，调整冷却塔风机风量，确保冷水机组处于最佳状态，供回水温度处于设定值，保证主机始终处于高转换效率的运行状态。

冷热源系统控制的关键在于屮央控制器内设立模糊控制模型和模糊运算法则，形成智能联合模糊控制。

通过采集影响冷水机组运行的各种参数，经模糊运算，获取控制参数，并将其送到冷水机组、冷（温）水控制子系统、冷却水控制子系统、冷却塔风机控制子系统。

这些子系统根据控制参数的变化，利用变频控制技术，调整空调系统循环水的流量和温度，适配系统在全负荷、部分负荷状况下均处于最佳运行状态，达到节能的目的。

装配式建筑空调系统施工中的冷热源选型、管道布置及水系统设计在装配式建筑空调系统的施工过程中，冷热源选型、管道布置以及水系统设计是非常关键的环节。

本文将对这些内容进行详细介绍和讨论。

一、冷热源选型在装配式建筑空调系统中，冷热源的选型是保证系统正常运行和高效能的重要因素之一。

根据项目特点和需求，我们可以选择不同类型的冷热源设备，如风冷却器、水冷却器、地源热泵等。

1. 风冷却器：适用于气候温度较低且干燥的地区，通过自然通风或机械通风来降低室内温度，并能有效减少能耗。

2. 水冷却器：适用于气候温度较高或湿度较大的地区，通过水循环带走换热器中余热，达到降温效果。

这种方式需要有配套的水泵和循环管道。

3. 地源热泵：适用于气候变化幅度较大且地下资源丰富的地区，通过利用地下热能来加热或冷却空气。

需要注意的是，在选型时要充分考虑土壤条件和地下水情况。

二、管道布置1. 冷热源到空调末端的管道布置：在装配式建筑中，由于结构限制和施工特点，对于冷热源到空调末端的管道布置需要特别关注。

首先，应确保管道距离尽可能短，减少能量损失；其次，在选择管道材料时要考虑环保性能和耐腐蚀性；另外，合理设置支吊架和防震措施，以确保管道系统的稳定运行。

2. 内部室内空调系统的管道布置：除了冷热源之外，内部室内空调系统也需要合理布置管道。

一般来说，可以采用集中供排风模式或分散供排风模式。

集中供排风模式将多个房间的室内机连接到一个主机上，有效降低了设备安装成本和维护难度；分散供排风模式则将每个房间单独连接到主机上，并可根据需求进行灵活调节。

在管道布置过程中，要注意保持管道的畅通性和合理安排弯头及支架。

三、水系统设计在装配式建筑空调系统施工中，合理设计水系统至关重要。

水系统主要包括冷却水循环系统和供暖水循环系统。

1. 冷却水循环系统：该系统将冷却剂循环输送到冷热源设备以及室内机组，通过换热器与室内空气进行热交换。

在设计过程中，需考虑水泵功率、管道直径和长度等因素，以确保正常输送冷却剂，并满足冷负荷需求。
