KT板机制作教程

酷客航模KT板苏27 空机制作教程
首先，非常感谢您对酷客航模的支持，因为航模我们相识走在了一起。

一声兄弟，一生兄弟。

既然是兄弟就没有解决不了的问题。

感谢兄弟的陪伴，让我们更强大！
副翼、尾翼四个活动面制作
模板边缘有豁口的位置画线。

按照线的位置贴上塑料胶带
正面贴胶布后把模板反过来，同样的位置用美工刀切板子一半厚度割条缝隙，之后掰开，如图
切斜面，刚开始不熟练一定要慢些，刀子锋利注意安全。

用胶带边缘包起来加固一些。

4个舵面上下活动自如，就达到目的了。

全套板材收到机身模板后建议大家从当地广告店里买张KT板来，
按照模板画出来再拿美工刀切割出一套机身板材制作飞机。

模板留下来能做出跟多的机身模板。

首先把机身平铺于平整的桌面上把折叠的部分平铺，然后用透明胶带粘牢
用钢尺画好飞机的筋骨线
把竹签或碳纤管粘在划线位置
垂直固定侧板于线的内侧。

里侧外侧都要用胶固定结实
四周固定胶带
机头用胶重叠粘结一起，胶不要太多，速度要快，防止胶冷却变硬。

把机头插入机身，组合起来
用胶枪粘合机身机头一定要垂直
固定电池的位置
画出两个上尾翼的位置线，装了电子件以后最后装两个上尾翼
空机身制作完成。

手把手教你制作KT板纸飞机
做得尽量精细一点，这样从外观到质量都会得到保障，不要糊弄飞机！
KT板尺寸：
1：切割KT板，画完线后就可以进行切割工作（选用较锋利的刀避免起毛刺）
各个连接处要切成v形槽，机身两块板的V型槽朝内，机翼机身连接处的v 形槽朝外，舵面连接处的v形槽朝上（与机翼机身）
注：斜坡切法，斜坡上沿靠钢尺，下沿靠桌沿，用倒靠着钢尺和桌沿切割各部分用胶带连接
2：安装电机
使用层板切割电机盒（图已画好），安装电机
在距离尾部140,195处的机身机翼连接处开孔
安装电机盒，用热熔胶固定碳梁，使得机身夹角80~90度，螺旋桨不打机身即可
3：安装舵机
在舵面连接线的中心垂线上距离连接线4cm处挖坑（将舵机放进去），不要挖通，要注意使得舵机的出线端靠近机身，用热熔胶将舵机粘在坑里，再用玻璃纤维胶带粘接舵机。

舵脚不用螺丝固定，插入KT板用热熔胶固定
4：机身前段用板固定，使用舵机延长线将线引至机身中间，安
装电调，电池。

电池尽量靠前放，使得重心符合条件（图中标注或中间稍靠前）
5：机头处可以切块kT板加强，中间可加玻纤加强。

设计制作一架KT板像真电动模型飞机作者：戴瀚苏2009-7-4 一、前言用KT板制作模型飞机的优点是重量轻，成本低，工艺简单，耐摔且容易修复，因此KT板模型飞机受到了模友们的广泛青睐。

目前，用KT板制作模型飞机呈现出两种趋势，其中主流趋势是仿照运动机（如Extra330，Su-26，Yak-54等）外形制作尺寸小（翼展800mm 以下），重量轻（起飞重量低于500g）的轻型特技模型飞机或室内超轻型特技飞机模型，如图1，这类模型飞机翼载轻，操纵效率高，动力强劲，因此可以很容易完成各种特技飞行动作，是初学者练习特技飞行的尚佳选择；然而最近另一种趋势正在悄然兴起，那就是仿照战斗机（如F-18、F-22、Su-27等）外形制作尺寸中小（翼展700mm到1000mm之间），重量较重（起飞重量大于500g）的像真模型飞机，如图2，这类模型飞机机翼展弦比和机翼面积较小，动力充沛，因此飞行速度快并且具有较强的机动能力，给喜爱像真模型飞机的朋友们带来了刺激和乐趣。

图1 KT板轻型特技模型飞机图2 KT板像真模型飞机然而，KT板像真模型飞机在展现速度与激情的同时也存在着不少问题和难点，首先，KT板像真模型飞机的滑翔性能欠佳。

按照真实战斗机缩比制作的模型飞机机翼的展弦比和面积很小，前缘后掠角很大，导致飞机低速性能恶化，着陆速度过快。

其次，KT板像真模型飞机的重心位置是比较难解决的问题。

出于制作简单的考虑，用KT板制作机翼时通常采用平板翼型，这种翼型很容易失速，加上细长前机身和边条翼的影响，导致整机气动中心变化范围较大并且难以确定，因此必须将重心调整到适当位置以保证充足的纵向稳定裕度。

再次，KT板像真模型飞机的动力选择也比较讲究。

为了提高速度和仿真度，KT板像真模型飞机通常采用中高转速推进式螺旋桨作为动力，又由于电机位置应尽量靠近重心，因此螺旋桨通常位于机身中部，这就要求螺旋桨的直径不能超过中机身的最大宽度，在螺旋桨直径受到限制的情况下，必须选择合适的桨距和电机转速来实现理想的推力。

Extra330 KT机制作流程成品图:
把图纸按1:1打印出来
我是用这样的刀切割kt板,很好用,也可用手术刀
10分钟就可切好了,拐弯初注意一下力度,多练几次就可切的很完美
下面进行美化,用的是彩色胶带(注意不是电工胶带,电工胶带很重)
先贴座舱,把座舱的形状用双色板切出来,把黑色彩色胶带剪一段贴在塑料纸上
下一步,美化机身,用同样的方法
同样的方法贴完整架飞机
现在把所有的舵面切下来,用图上的方法切出45°
把所有舵面用透明胶粘起来,方向舵要在最后粘
开始做舵角,用这种很轻的舵角,反面用塑炼片固定
另一面用少量502固定
现在做机翼前檐的加强,用的是碳纤片,有以下几个好处:贴在前檐可以防撞,美观,比机翼下的碳纤管轻
现在把水平机身和主翼粘起来
推荐配置如下：
翼展：805ｍｍ
机身：774ｍｍ
空机5mmKT(含舵角,连杆,贴纸):82.5克电机(2208):36克
电机木片:2克
电机螺丝:2克
螺旋桨1047:8克
浆保护器:2克
电调(17A):21克
接收机(Gws r6nII):10克
5克舵机*3(实际有6.5克一只):19.5克。

设计制作一架KT板像真电动模型飞机作者：戴瀚苏2009-7-4 一、前言用KT板制作模型飞机的优点是重量轻，成本低，工艺简单，耐摔且容易修复，因此KT板模型飞机受到了模友们的广泛青睐。

目前，用KT板制作模型飞机呈现出两种趋势，其中主流趋势是仿照运动机（如Extra330，Su-26，Yak-54等）外形制作尺寸小（翼展800mm 以下），重量轻（起飞重量低于500g）的轻型特技模型飞机或室内超轻型特技飞机模型，如图1，这类模型飞机翼载轻，操纵效率高，动力强劲，因此可以很容易完成各种特技飞行动作，是初学者练习特技飞行的尚佳选择；然而最近另一种趋势正在悄然兴起，那就是仿照战斗机（如F-18、F-22、Su-27等）外形制作尺寸中小（翼展700mm到1000mm之间），重量较重（起飞重量大于500g）的像真模型飞机，如图2，这类模型飞机机翼展弦比和机翼面积较小，动力充沛，因此飞行速度快并且具有较强的机动能力，给喜爱像真模型飞机的朋友们带来了刺激和乐趣。

图1 KT板轻型特技模型飞机图2 KT板像真模型飞机然而，KT板像真模型飞机在展现速度与激情的同时也存在着不少问题和难点，首先，KT板像真模型飞机的滑翔性能欠佳。

按照真实战斗机缩比制作的模型飞机机翼的展弦比和面积很小，前缘后掠角很大，导致飞机低速性能恶化，着陆速度过快。

其次，KT板像真模型飞机的重心位置是比较难解决的问题。

出于制作简单的考虑，用KT板制作机翼时通常采用平板翼型，这种翼型很容易失速，加上细长前机身和边条翼的影响，导致整机气动中心变化范围较大并且难以确定，因此必须将重心调整到适当位置以保证充足的纵向稳定裕度。

再次，KT板像真模型飞机的动力选择也比较讲究。

为了提高速度和仿真度，KT板像真模型飞机通常采用中高转速推进式螺旋桨作为动力，又由于电机位置应尽量靠近重心，因此螺旋桨通常位于机身中部，这就要求螺旋桨的直径不能超过中机身的最大宽度，在螺旋桨直径受到限制的情况下，必须选择合适的桨距和电机转速来实现理想的推力。

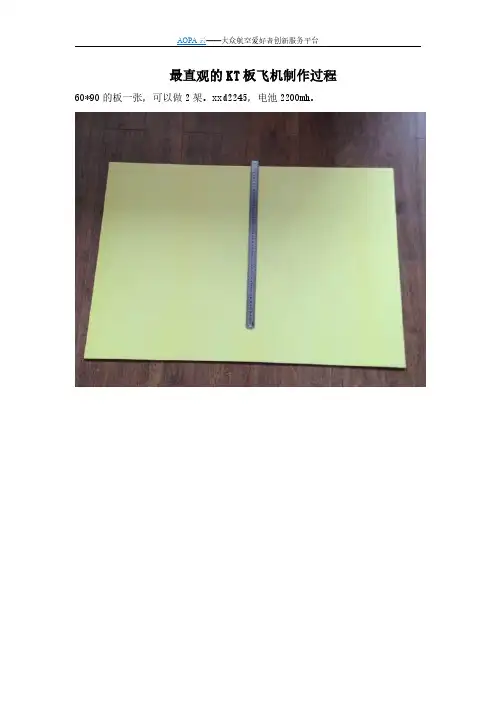

最直观的KT板飞机制作过程60*90的板一张，可以做2架。

xxd2245，电池2200mh。

对角一刀，打开翼展为90。

折起来继续割，先割宽9cm，再割长13cm。

这个小位置是装电机插座的。

这个三角随意割，割这块位置主要是为了美观。

上面割三角形的时候要给尾翼留17cm的距离。

17cm长，高6cm的尾翼。

我都有点觉得太灵敏了。

割好之后展开就是这样的。

非常的漂亮，速度也挺快的。

纤维胶带加固。

割尾翼。

放电池的地方，做这个主要保护电池，防止撞击飞出。

8cm长。

这也是重心位置。

电池要2200mh的。

如果你是小电池，就做7或6cm的。

电池在往前放点。

垂直尾翼用热熔胶固定，这个大家都会吧。

机头位置加这个是为了加强撞击时强度了。

后面2个是为了防止降落时，伤到舵机。

电机用热熔胶固定。

机身全用头透明胶加固，非常耐撞。

我也是这样做的
话说这款飞机的速度还是挺快的。

不过也挺稳的。

也很灵敏。

舵不要打的太大。

新手，老手都可以爽飞。

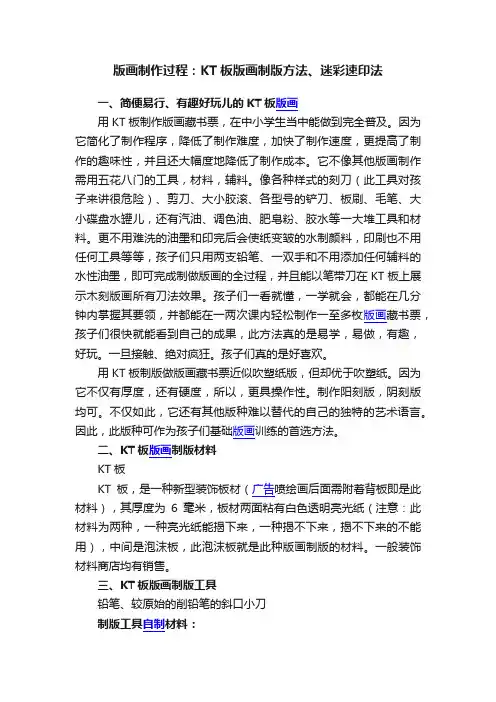

版画制作过程：KT板版画制版方法、迷彩速印法一、简便易行、有趣好玩儿的KT板版画用KT板制作版画藏书票，在中小学生当中能做到完全普及。

因为它简化了制作程序，降低了制作难度，加快了制作速度，更提高了制作的趣味性，并且还大幅度地降低了制作成本。

它不像其他版画制作需用五花八门的工具，材料，辅料。

像各种样式的刻刀（此工具对孩子来讲很危险）、剪刀、大小胶滚、各型号的铲刀、板刷、毛笔、大小碟盘水罐儿，还有汽油、调色油、肥皂粉、胶水等一大堆工具和材料。

更不用难洗的油墨和印完后会使纸变皱的水制颜料，印刷也不用任何工具等等，孩子们只用两支铅笔、一双手和不用添加任何辅料的水性油墨，即可完成制做版画的全过程，并且能以笔带刀在KT板上展示木刻版画所有刀法效果。

孩子们一看就懂，一学就会，都能在几分钟内掌握其要领，并都能在一两次课内轻松制作一至多枚版画藏书票，孩子们很快就能看到自己的成果，此方法真的是易学，易做，有趣，好玩。

一旦接触、绝对疯狂。

孩子们真的是好喜欢。

用KT板制版做版画藏书票近似吹塑纸版，但却优于吹塑纸。

因为它不仅有厚度，还有硬度，所以，更具操作性。

制作阳刻版，阴刻版均可。

不仅如此，它还有其他版种难以替代的自己的独特的艺术语言。

因此，此版种可作为孩子们基础版画训练的首选方法。

二、KT板版画制版材料KT板KT板，是一种新型装饰板材（广告喷绘画后面需附着背板即是此材料），其厚度为6毫米，板材两面粘有白色透明亮光纸（注意：此材料为两种，一种亮光纸能揭下来，一种揭不下来，揭不下来的不能用），中间是泡沫板，此泡沫板就是此种版画制版的材料。

一般装饰材料商店均有销售。

三、KT板版画制版工具铅笔、较原始的削铅笔的斜口小刀制版工具自制材料：1、圆杆HB铅笔1支：两头用，其中一头要把铅头削尖，铅头长度两毫米为宜。

可用作描线、拓稿（读踏音）和以笔带刀用于制作版面肌理效果以及用于作品题签。

另一头将圆杆顶端削成一个90度夹角，用于制作多种机理。

几十幅图一步一步教你做kt板330s,在家就可爽吊配件如下:翼展：805ｍｍ机身：774ｍｍ空机5mmKT(含舵角,连杆,贴纸):82.5克电机(2208):36克电机木片:2克电机螺丝:2克螺旋桨1047:8克浆保护器:2克电调(17A):21克接收机(Gws r6nII):10克5克舵机*3(实际有6.5克一只):19.5克电池850毫安,15c,11.1V:66克全重248克,我测试了一下,用手拿着翼尖3.8A-4.2A左右的电流就感觉不到飞机重量可以吊住,850毫安的电池可以吊6分多钟,户外平飞的话可以飞10分钟,基于保护电池的原因.时间并没有飞到电调保护图纸是illustrator cs2的ai格式和pdf格式.下载ai格式图纸下载pdf格式图纸成品图:在家爽吊[本帖最后由引力于 2008-11-2617:16 编辑]TOP【发帖对应栏目指导】引力六级士官沙发大中小发表于 2007-3-12 09:38 只看该作者1:先在illustrator里画张图纸357精华2积分786来自云南昆明在线时间502 小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-1211:44 编辑]TOP【网上礼节十条】xuyibo008列兵藤椅大中小发表于 2007-3-12 09:38 只看该作者才两步嘛!25精华积分34在线时间285小时注册时间2005-8-23最后登录2010-11-5∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华板凳大中小发表于 2007-3-12 09:39 只看该作者2:把图纸按1:1打印出来(街上的有专门的图纸打印店,如建筑图纸打印店),剪下来2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 11:46 编辑] TOP【网上礼节十条】xuyibo008列兵帖子25 地板大中小发表于 2007-3-12 09:41 只看该作者四步了,支持!等待中精华积分34在线时间285小时注册时间2005-8-23最后登录2010-11-5∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分6楼大中小发表于 2007-3-12 09:41 只看该作者3:为了方便下次制作,把剪下的图纸贴在双色板上制作一个模板,以后可以不用图纸快速的切出kt来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 11:48 编辑]TOP【网上礼节十条】引力六级士官帖子357精华7楼大中小发表于 2007-3-12 09:44 只看该作者4:双色板这样子,可以在广告市场买到积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 11:48 编辑] TOP【网上礼节十条】引力六级士官帖子3578楼大中小发表于 2007-3-12 09:46 只看该作者我是用这样的刀切割kt板,很好用,也可用手术刀精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 13:34 编辑]TOP【发帖对应栏目指导】引力六级士官9楼大中小发表于 2007-3-12 09:47 只看该作者5:直接把模板用透明胶固定在kt板上开切帖子Array 357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分78610楼大中小发表于 2007-3-12 09:48 只看该作者来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华211楼大中小发表于 2007-3-12 09:50 只看该作者10分钟就可切好了,拐弯初注意一下力度,多练几次就可切的很完美786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 13:35 编辑] TOP【网上礼节十条】引力六级士官帖子35712楼大中小发表于 2007-3-12 09:50 只看该作者2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子13楼大中小发表于 2007-3-12 09:53 只看该作者6:现在称一下空的kt板有多重,62.5克357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-13 13:37 编辑]TOP【发帖对应栏目指导】引力六级士官14楼大中小发表于 2007-3-12 09:54 只看该作者7:下面进行美化,用的是彩色胶带(注意不是电工胶带,电工胶带很重)帖子357精华 2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8 ∙ 个人空间∙ 发短消息∙ 加为好友∙ 当前离线[ 本帖最后由 引力 于 2007-3-12 17:39 编辑 ]TOP 【网上礼节十条】 引力15楼 大 中 小 发表于 2007-3-12 09:56 只看该作者 先贴座舱,把座舱的形状用双色板切出来,把黑色彩色胶带剪一段贴在塑料纸上六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 17:39 编辑]TOP【发帖对应栏目指导】引力16楼大中小发表于 2007-3-12 09:57 只看该作者六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【发帖对应栏目指导】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线17楼大中小发表于 2007-3-12 09:58 只看该作者TOP【发帖对应栏目指导】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前18楼大中小发表于 2007-3-12 09:59 只看该作者8:下一步,美化机身,用同样的方法[本帖最后由引力于 2007-3-12 17:40 编辑]TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙19楼大中小发表于 2007-3-12 10:00 只看该作者∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙20楼大中小发表于 2007-3-12 10:03 只看该作者贴好的机翼[本帖最后由引力于 2007-3-12 17:40 编辑]∙加为好友∙当前离线同样的方法贴完整架飞机[本帖最后由引力于 2007-3-12 17:41 编辑]TOP【网上礼节十条】xuyibo008列兵帖子25精华积分34在线时间285 小时注册时间2005-8-23 最后登录2010-11-5 ∙个人空间∙发短消息∙加为好友∙当前离线22楼大中小发表于 2007-3-12 10:04 只看该作者继续等TOP【网上礼节十条】引力六级士官23楼大中小发表于 2007-3-12 10:05 只看该作者show 一下帖子357精华2积分786来自云南昆明在线时间502 小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】leoding24楼大中小发表于 2007-3-12 10:06 只看该作者上校帖子1124精华积分1423在线时间4371 小时注册时间2005-1-14最后登录2010-11-10∙个人空间∙发短消息∙加为好友∙当前在线go onTOP【发帖对应栏目指导】引力六级士官帖子35725楼大中小发表于 2007-3-12 10:06 只看该作者现在称一下重量:68.5克,这些贴纸居然有6克精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-12 17:41 编辑]TOP【网上礼节十条】leoding上校26楼大中小发表于 2007-3-12 10:07 只看该作者这个330s是不是比原来的330要小一点啊帖子1124精华积分1423在线时间4371小时注册时间2005-1-14最后登录2010-11-10∙个人空间∙发短消息∙加为好友∙当前在线TOP【发帖对应栏目指导】kzc7788四级士官帖子27楼大中小发表于 2007-3-12 10:07 只看该作者好354精华积分512性别男来自广州-清远在线时间2260小时注册时间2006-12-6最后登录2010-11-9∙个人空间∙发短消息∙加为好友∙当前离线TOP【发帖对应栏目指导】引力28楼大中小发表于 2007-3-12 10:08 只看该作者9:现在把所有的舵面切下来,用图上的方法切出45°六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线[本帖最后由引力于 2007-3-13 13:38 编辑]TOP【网上礼节十条】引力29楼大中小发表于 2007-3-12 10:10 只看该作者六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线30楼大中小发表于 2007-3-12 10:11 只看该作者10:把所有舵面用透明胶粘起来,方向舵要在最后粘[本帖最后由引力于 2007-3-13 13:38 编辑]TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前31楼大中小发表于 2007-3-12 10:12 只看该作者TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙发短消息∙32楼大中小发表于 2007-3-12 10:14 只看该作者10:开始做舵角,用这种很轻的舵角,反面用塑炼片固定[本帖最后由引力于 2007-3-13 13:39 编辑]∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙个人空间∙33楼大中小发表于 2007-3-12 10:14 只看该作者∙加为好友∙当前离线TOP【发帖对应栏目指导】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8∙34楼大中小发表于 2007-3-12 10:15 只看该作者∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357 精华2积分786 来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙35楼大中小发表于 2007-3-12 10:17 只看该作者另一面用少量502固定[本帖最后由引力于 2007-3-13 13:39 编辑]∙发短消息∙加为好友∙当前离线TOP【发帖对应栏目指导】浪人老枪中将帖子1797精华1积分2116性别男来自兰州在线时间1717小时注册时间2006-10-11最后登录36楼大中小发表于 2007-3-12 10:19 只看该作者没啦?看来是边做边上的图,LZ继续啊11-10∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-137楼大中小发表于 2007-3-12 10:19 只看该作者11:现在做机翼前檐的加强,用的是碳纤片,有以下几个好处:贴在前檐可以防撞,美观,比机翼下的碳纤管轻最后登录2010-11-8∙ 个人空间∙ 发短消息∙ 加为好友∙ 当前离线[ 本帖最后由 引力 于 2007-3-13 13:40 编辑 ]TOP 【网上礼节十条】 连过五人大将帖子1938精华 38楼 大 中 小 发表于 2007-3-12 10:32 只看该作者 顶.很精致的贴积分6312来自四川遂宁在线时间6479小时注册时间2003-6-6最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357 39楼大中小发表于 2007-3-12 10:33 只看该作者直接用透明胶贴在前檐上精华2积分786来自云南昆明在线时间502 小时注册时间2003-2-13 最后登录2010-11-8 ∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】现在称一下重量,加上舵角,碳纤,透明胶有75.5克TOP【发帖对应栏目指导】引力六级士官帖子357 精华2积分786 来自42楼大中小发表于 2007-3-12 10:41 只看该作者12:现在把水平机身和主翼粘起来云南昆明在线时间502 小时注册时间2003-2-13最后登录2010-11-8∙个人空间∙发短消息∙加为好友∙当前离线TOP【网上礼节十条】引力六级士官帖子357 精华2积分786 来自43楼大中小发表于 2007-3-12 10:42 只看该作者13:用1mm的钢丝做主翼连杆昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8∙ 个人空间∙ 发短消息∙ 加为好友∙ 当前离线TOP 【发帖对应栏目指导】 eee31415926上将帖子3239精华 0积分 44楼 大 中 小 发表于 2007-3-12 10:45 只看该作者性别男在线时间5532小时注册时间2006-10-6最后登录2010-10-31∙个人空间∙发短消息∙加为好友∙当前离线TOP【发帖对应栏目指导】dpcom大将用心飞翔帖子5461精华345楼大中小发表于 2007-3-12 10:53 只看该作者好··2007又一大好贴还有：既然做了模板了，索性用电热丝切割更方便。

几十幅图一步一步教你做kt板330s,在家就可爽吊配件如下:翼展：805ｍｍ机身：774ｍｍ空机5mmKT(含舵角,连杆,贴纸):82.5克电机(2208):36克电机木片:2克电机螺丝:2克螺旋桨1047:8克浆保护器:2克电调(17A):21克接收机(Gws r6nII):10克5克舵机*3(实际有6.5克一只):19.5克电池850毫安,15c,11.1V:66克全重248克,我测试了一下,用手拿着翼尖3.8A-4.2A左右的电流就感觉不到飞机重量可以吊住,850毫安的电池可以吊6分多钟,户外平飞的话可以飞10分钟,基于保护电池的原因.时间并没有飞到电调保护图纸是illustrator cs2的ai格式和pdf格式.下载ai格式图纸下载pdf格式图纸成品图:在家爽吊[本帖最后由引力于 2008-11-2617:16 编辑]TOP【发帖对应栏目指导】引力六级士官沙发大中小发表于 2007-3-1209:38 只看该作者1:先在illustrator里画张图纸357 精华2积分786来自云南昆明在线时间502 小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-1211:44 编辑]TOP【网上礼节十条】xuyibo008列兵藤椅大中小发表于 2007-3-12 09:38 只看该作者才两步嘛!25精华积分34在线时间285小时注册时间2005-8-23最后登录2010-11-5•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华板凳大中小发表于 2007-3-12 09:39 只看该作者2:把图纸按1:1打印出来(街上的有专门的图纸打印店,如建筑图纸打印店),剪下来2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-12 11:46 编辑]TOP【网上礼节十条】xuyibo008列兵帖子25地板大中小发表于 2007-3-12 09:41 只看该作者四步了,支持!等待中精华积分34在线时间285小时注册时间2005-8-23最后登录2010-11-5•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分6楼大中小发表于 2007-3-12 09:41 只看该作者3:为了方便下次制作,把剪下的图纸贴在双色板上制作一个模板,以后可以不用图纸快速的切出kt来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-12 11:48 编辑]TOP【网上礼节十条】引力六级士官帖子357精华7楼大中小发表于 2007-3-12 09:44 只看该作者4:双色板这样子,可以在广告市场买到积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-12 11:48 编辑]TOP【网上礼节十条】引力六级士官帖子3578楼大中小发表于 2007-3-12 09:46 只看该作者我是用这样的刀切割kt板,很好用,也可用手术刀精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-12 13:34 编辑]TOP【发帖对应栏目指导】引力六级士官9楼大中小发表于 2007-3-12 09:47 只看该作者5:直接把模板用透明胶固定在kt板上开切帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分78610楼大中小发表于 2007-3-12 09:48 只看该作者来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华211楼大中小发表于 2007-3-12 09:50 只看该作者10分钟就可切好了,拐弯初注意一下力度,多练几次就可切的很完美786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-12 13:35 编辑]TOP【网上礼节十条】引力六级士官帖子35712楼大中小发表于 2007-3-12 09:50 只看该作者2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子13楼大中小发表于 2007-3-12 09:53 只看该作者6:现在称一下空的kt板有多重,62.5克357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-13 13:37 编辑]TOP【发帖对应栏目指导】引力六级士官14楼大中小发表于 2007-3-12 09:54 只看该作者7:下面进行美化,用的是彩色胶带(注意不是电工胶带,电工胶带很重)帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人[本帖最后由引力于 2007-3-12 17:39 编辑]空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力15楼大中小发表于 2007-3-12 09:56 只看该作者先贴座舱,把座舱的形状用双色板切出来,把黑色彩色胶带剪一段贴在塑料纸上六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-[本帖最后由引力于 2007-3-12 17:39 编辑] 8•个人空间•发短消息•加为好友•当前离线TOP【发帖对应栏目指导】引力16楼大中小发表于 2007-3-12 09:57 只看该作者六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【发帖对应栏目指导】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线17楼大中小发表于 2007-3-12 09:58 只看该作者TOP【发帖对应栏目指导】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前18楼大中小发表于 2007-3-12 09:59 只看该作者8:下一步,美化机身,用同样的方法[本帖最后由引力于 2007-3-12 17:40 编辑]TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为19楼大中小发表于 2007-3-12 10:00 只看该作者•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短20楼大中小发表于 2007-3-12 10:03 只看该作者贴好的机翼[本帖最后由引力于 2007-3-12 17:40 编辑]•加为好友•当前离线同样的方法贴完整架飞机[本帖最后由引力于 2007-3-12 17:41 编辑]TOP【网上礼节十条】xuyibo008列兵帖子25精华积分34在线时间285 小时注册时间2005-8-23最后登录2010-11-5•个人空间•发短消息•加为好友•当前离线22楼大中小发表于 2007-3-12 10:04 只看该作者继续等TOP【网上礼节十条】引力六级士官23楼大中小发表于 2007-3-12 10:05 只看该作者show一下帖子357精华2积分786来自云南昆明在线时间502 小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】leoding24楼大中小发表于 2007-3-12 10:06 只看该作者上校帖子1124精华积分1423在线时间4371 小时注册时间2005-1-14最后登录2010-11-10•个人空间•发短消息•加为好友•当前在线go onTOP【发帖对应栏目指导】引力六级士官帖子35725楼大中小发表于 2007-3-12 10:06 只看该作者现在称一下重量:68.5克,这些贴纸居然有6克精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-12 17:41 编辑]TOP【网上礼节十条】leoding上校26楼大中小发表于 2007-3-12 10:07 只看该作者这个330s是不是比原来的330要小一点啊帖子1124精华积分1423在线时间4371小时注册时间2005-1-14最后登录2010-11-10•个人空间•发短消息•加为好友•当前在线TOP【发帖对应栏目指导】kzc7788四级士官帖子27楼大中小发表于 2007-3-12 10:07 只看该作者好354精华积分512性别男来自广州-清远在线时间2260小时注册时间2006-12-6最后登录2010-11-9•个人空间•发短消息•加为好友•当前离线TOP【发帖对应栏目指导】28楼大中小发表于 2007-3-12 10:08 只看该作者引力9:现在把所有的舵面切下来,用图上的方法切出45°六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010[本帖最后由引力于 2007-3-13 13:38 编辑] -11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力29楼大中小发表于 2007-3-12 10:10 只看该作者六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线30楼大中小发表于 2007-3-12 10:11 只看该作者10:把所有舵面用透明胶粘起来,方向舵要在最后粘[本帖最后由引力于 2007-3-13 13:38 编辑]TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前31楼大中小发表于 2007-3-12 10:12 只看该作者TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13 最后登录2010-11-8•个人空间•发短消息•加为32楼大中小发表于 2007-3-12 10:14 只看该作者10:开始做舵角,用这种很轻的舵角,反面用塑炼片固定[本帖最后由引力于 2007-3-13 13:39 编辑]•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短33楼大中小发表于 2007-3-12 10:14 只看该作者•加为好友•当前离线TOP【发帖对应栏目指导】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人34楼大中小发表于 2007-3-12 10:15 只看该作者•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人35楼大中小发表于 2007-3-12 10:17 只看该作者另一面用少量502固定[本帖最后由引力于 2007-3-13 13:39 编辑]•发短消息•加为好友•当前离线TOP【发帖对应栏目指导】浪人老枪中将帖子1797精华1积分2116性别男来自兰州在线时间1717小时注册时间2006-10-11最后登录36楼大中小发表于 2007-3-12 10:19 只看该作者没啦?看来是边做边上的图,LZ继续啊11-10•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357精华2积分786来自云南昆明在线时间502小时注册时间2003-2-137楼大中小发表于 2007-3-12 10:19 只看该作者11:现在做机翼前檐的加强,用的是碳纤片,有以下几个好处:贴在前檐可以防撞,美观,比机翼下的碳纤管轻最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线[本帖最后由引力于 2007-3-13 13:40 编辑]TOP【网上礼节十条】连过五人大将帖子193838楼大中小发表于 2007-3-12 10:32 只看该作者顶.很精致的贴精华4积分6312来自四川遂宁在线时间6479小时注册时间2003-6-6最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子39楼大中小发表于 2007-3-1210:33 只看该作者直接用透明胶贴在前檐上357精华2积分786来自云南昆明在线时间502 小时注册时间2003-2-13 最后登录2010-11-8 •个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】现在称一下重量,加上舵角,碳纤,透明胶有75.5克TOP【发帖对应栏目指导】引力六级士官帖子357 精华2积分786 来自42楼大中小发表于 2007-3-12 10:41 只看该作者12:现在把水平机身和主翼粘起来云南昆明在线时间502 小时注册时间2003-2-13 最后登录2010-11-8 •个人空间•发短消息•加为好友•当前离线TOP【网上礼节十条】引力六级士官帖子357 精华2积分786 来自43楼大中小发表于 2007-3-12 10:42 只看该作者13:用1mm的钢丝做主翼连杆昆明在线时间502小时注册时间2003-2-13最后登录2010-11-8•个人空间•发短消息•加为好友•当前离线TOP【发帖对应栏目指导】eee31415926上将帖子3239精华积分44楼大中小发表于 2007-3-12 10:45 只看该作者性别男在线时间5532小时注册时间2006-10-6最后登录2010-10-31•个人空间•发短消息•加为好友•当前离线TOP【发帖对应栏目指导】dpcom大将用心飞翔帖子5461精华345楼大中小发表于 2007-3-12 10:53 只看该作者好··2007又一大好贴还有：既然做了模板了，索性用电热丝切割更方便。

版画机制作方法嘿，朋友们！今天咱就来讲讲版画机制作方法。

这可是个很有意思的事儿呢！咱先得准备好各种材料，就像厨师要准备好食材才能做出美味佳肴一样。

你得有结实的木板呀，用来搭起版画机的框架，这就好比是房子的骨架，得稳稳当当的。

还有各种螺丝、螺母，把这些零件紧紧地固定在一起，可不能让它们松松垮垮的。

然后呢，就开始动手组装啦！把木板按照一定的形状和尺寸切割好，这可不是随便切切就行的，得有耐心，就像雕刻一件艺术品一样。

接着把它们用螺丝连接起来，这一步可得细心，别拧歪了或者没拧紧。

想象一下，要是这里出了差错，那版画机不就成了个“摇摇机”啦？再说说传动装置，这可是版画机的关键部分啊！就好像汽车的发动机一样重要。

得选择合适的皮带或者链条，让它们能顺畅地带动各个部件运动起来。

这可不是闹着玩的，要是传动不灵光，那还怎么印出漂亮的版画呀！还有呀，版画机的压力调节也很重要呢。

就跟我们踩刹车一样，得掌握好力度。

压力太大了，可能会把版压坏；压力太小了，又印不出清晰的图案。

这可得好好琢磨琢磨，找到那个最合适的点。

然后就是安装印版的部分啦，这得设计得既方便又牢固。

让我们能轻松地把版放上去，又能稳稳地固定住。

这就像是给宝贝找个舒适又安全的小窝一样。

等版画机都组装好了，可别着急用啊，得先检查检查，各个部件都没问题了，再开始尝试印版画。

哎呀，这过程可不简单呢，但当你看到自己亲手制作的版画机印出了精美的图案，那感觉，简直太棒啦！就好像自己创造了一个小小的奇迹一样。

朋友们，制作版画机虽然有点麻烦，但真的很有趣呀！只要你有耐心，有创造力，就能做出属于自己的版画机。

到时候，你就可以尽情地发挥你的想象力，印出各种各样独特的版画啦！还等什么呢，赶紧行动起来吧！别害怕困难，别嫌麻烦，加油干呀！。

kt板生产工艺KT板生产工艺是指将原材料经过一系列加工工序，制成高质量的KT板材料的过程。

KT板是一种轻质、环保、隔热、隔音的建筑材料，广泛应用于建筑、家具、装饰等领域。

下面将详细介绍KT板的生产工艺。

一、原材料准备KT板的主要原材料是聚苯乙烯颗粒（EPS颗粒）。

首先需要将EPS 颗粒进行筛选，去除杂质和不合格颗粒。

然后按照一定比例将EPS 颗粒与其他辅助原材料（如阻燃剂、增强剂等）混合均匀，以便后续的发泡和成型工艺。

二、发泡工艺将混合好的EPS颗粒放入发泡机中，加入发泡剂和加热剂，通过高温高压的处理，使EPS颗粒内部膨胀，形成闭孔发泡结构。

在发泡过程中，要控制好时间和温度，确保EPS颗粒能够充分膨胀，形成均匀的泡沫结构。

三、成型工艺发泡后的EPS颗粒通过模具成型，形成板状的KT板。

在成型过程中，需要控制好温度和压力，以确保KT板的密度和强度满足要求。

成型后的KT板需要经过冷却和固化，使其保持稳定的形状和性能。

四、切割和修整成型后的KT板需要进行切割和修整，以满足不同尺寸和形状的需求。

切割可以使用切割机械或手工进行，确保切割边缘整齐平直。

修整是为了去除表面的毛刺和不平整部分，使KT板的表面光滑。

五、表面处理KT板的表面可以进行各种处理，如喷涂、贴膜等。

喷涂可以增加KT板的美观性和耐久性，可以选择不同颜色和纹理的涂料进行喷涂。

贴膜可以增加KT板的防水性和耐磨性，可以选择透明或有图案的膜材进行贴合。

六、质量检测生产过程中需要对KT板进行质量检测，检查KT板的密度、强度、尺寸等指标是否符合标准要求。

质量检测可以通过实验室测试和现场抽样检测进行，确保生产出来的KT板质量可靠。

七、包装和存储生产完成的KT板需要进行包装和存储，以便运输和销售。

包装可以选择适合的包装材料，如塑料薄膜、纸箱等，将KT板进行包装，防止受潮和损坏。

存储时要注意避免阳光直射和高温环境，以免影响KT板的性能。

KT板的生产工艺包括原材料准备、发泡工艺、成型工艺、切割和修整、表面处理、质量检测、包装和存储等环节。
