三端稳压集成电路LM317工作原理LM317是一款常用的三端稳压集成电路，也被广泛应用于各种电子设备中。
它能够提供稳定的输出电压，具有调节范围广、可靠性高、承受能力强等特点。
下面将详细介绍LM317的工作原理。
首先，我们来了解LM317的引脚布置。
LM317包括三个引脚：输入、输出和调节。
输入引脚（Vin）用于连接输入电源，通常是直流电源，而输出引脚（Vout）则提供稳定的输出电压。
调节引脚（ADJ）用于控制输出电压的大小，通过对调节引脚与地引脚（GND）之间连接一个电阻，可以调整输出电压的大小。
接下来，我们来了解LM317的内部结构。
LM317由一个调节电压源、一个误差放大器、一个功率放大器和一个内置稳压二极管组成。
调节电压源提供一个稳定的参考电压（通常为1.25V），而误差放大器用于将输入电压与参考电压进行比较，产生一个误差电压信号。
功率放大器则将误差电压信号放大到足够的功率，驱动内置稳压二极管。
LM317的工作原理如下：1.当输入电压高于输出电压时，稳压二极管的导通使得输出电压直接得到通路。
2.当输入电压低于输出电压时，稳压二极管的断路状态使得输出电压受到调节器电源的影响。
3.误差放大器通过比较输入电压和参考电压的大小，产生一个误差电压信号。
4.功率放大器接收误差电压信号，并调整稳压二极管的电阻，使得输出电压达到稳定。
LM317的调节引脚通过一个电阻连接到地引脚，通过调整这个电阻的阻值，就可以控制输出电压的大小。
根据LM317的数据手册，可以计算出调节电阻与输出电压之间的关系。
LM317还具有多种保护功能，包括过热保护、短路保护等。
当温度过高或输出短路时，LM317会自动关闭，以避免烧毁或其他不良后果。
总的来说，LM317是一款能够稳定输出电压的集成电路，通过内部的调节电路和稳压二极管来实现。
它在电子设备中广泛应用，是一款功能强大且可靠的电路。
基于LM317的可调直流稳压电源0. 引言LM3l7是具有TO－220、TO－3、TO－202和TO－39等多种封装的三端可调稳压集成电路，该芯片具有输出电压可调、性价比高、工作稳定等特点，广泛应用于音响前级电路、精密电路和电子制作等对电源精度要求较高的领域。
利用LM317构成的可调直流稳压电源典型电路如图8－2所示，该电路输出电压范围为0～35V，输出电流为IA，适用于小功率家用电器用电。
图1 利用LM317构成的可调直流稳压电源1．电路结构及主要元器件选择由图1可知，该可调直流稳压电源由电源输人电路、负压辅助电源电路和稳压输出电路组成。
其中，电源输入电路由电源变压器T、整流二极管VD1～VD4和滤波电容C1、C2组成。
实际应用时，T 常选用lOW、二次电压为35V和6V的电源变压器；VD1～VD4均选用IN4007型硅整流二极管。
负压辅助电源电路由T的W3绕组、整流二极管VD5、滤波电容C3、电阻器R2和稳压二极管VD6组成。
实际应用时，VD5选用IN4007型硅整流二极管；VD6选用1W、1．25V稳压二极管。
稳压输出电路由三端可调稳压集成电路IC及电阻器RI、电位器RP、电容器C4和电压表PV组成。
实际应用时，IC选用LM317型三端可调稳压集成电路；RP选用合成膜电位器；PV选用0～50V直流电压表。
2. 工作原理电路通电后，交流220V电压经T降压后，在其二次绕组W2、W3上分别产生交流35V电压和交流6V电压。
其中交流35V电压经VD1～VD4整流、C1和CZ滤波及LM317稳压后输出。
交流6V电压经VD5整流、C3滤波、R2限流及VD3稳压后，产生—1．25V电压，通过RP加在LM317的控制端上。
当电网电压波动或负载减小引起输出电压降低时。
通过由电阻器RI和电位器RP组成的取样电路使LM317控制端电压发生相应变化，通过IC内电路处理后，可使其输出端输出电压增高，反之则使L317输出电压降低，从而实现稳压的功能。
LM317应用LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器件。
LM117/LM317 的输出电压范围是 1.25V 至 37V，负载电流最大为2.2A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。
如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。
而加有T1时，小电珠亮度减小，此时 LM317T 输出电压仅为2V，从而有效的保护了负载。
1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护输入至少要比输出高2V，否则不能调压。
输入电要最高不能超过40V吧。
输出电流不超过1A。
输入12V的话，输出最高就是10V左右。
目录摘要 (2)一、方案论证及比较 (2)1.基本原理 (2)2.方案设计与论证 (4)二、单元电路设计与参数计算 (5)1.集成三端稳压器 (5)2.选择电源变压器 (6)3.选择整流电路中的二极管 (7)4.滤波电路中滤波电容的选择 (7)三、总原理图及元器件清单 (8)1.LM317可调稳压电源设计原理图 (8)2主要元器件清单 (8)四、安装与调试 (9)五、性能测试与分析 (9)1.输出电压与最大输出电流的测试测试 (9)2.波纹电压的测试 (10)3.测试仪器 (10)六、总结 (10)参考文献 (11)附录一 (12)摘要本电源设计可将220V（市电）经过降压、整流、滤波、稳压之后，输出-15～＋15V的连续可调直流稳定电压。
可以给单片机，及其他供电电压在该范围的芯片进行供电。
其中稳压模块由LM317和LM337组成，前者实现正向直流电压的稳定输出，后者实现负向直流电压的稳定输出。
具有输出稳定，简单易调的特点。
关键词：直流稳压可调一、方案论证及比较1.基本原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：(1)电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
(2)整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。
(3)滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
(4)稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

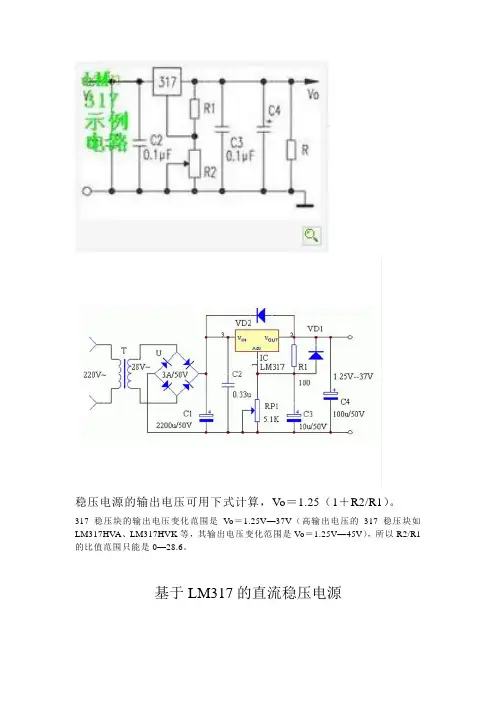

稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
基于LM317的直流稳压电源
其输出电压为：，其中：VREF=1.2v
1、元件选择
①：LM317集成块一块，散热器一个，螺丝螺母各一个；
②：220伏变12伏的变压器一个，电源线一根；
③：0.1uf的瓷片电容一个，470uf或1000uf的电解电容一个，220uf的电解电容一个，10uf的电解电容一个，这里电容抗压可取16伏；
④：D1~D6为IN4007的二极管；
⑤：电阻R1不超过220Ω，这里取200Ω，R W取5.1KΩ的电位器可以满足输出电压调节范围；R2取510Ω可保证LED电流在20-30mA之间；
⑥：绿色或红色发光二极管一个。
2、注意事项：
①：变压器的输入级和输出级可用万用表测电阻，电阻大的为输入级，电阻小的为输出级；一般变压器的红色线为输入级；
②：LM317的管脚从左到右为1（调整端）、2（输出端）、3（输入端）；
LM317三个有引脚。
lm317稳压原理
LM317稳压原理是一种常用的稳压电路。
LM317芯片是一种
三端可调稳压器，具有较大的电压调整范围和较高的稳定性。
稳压原理可通过控制输出电压来保持输入电压的稳定。
LM317芯片内部主要由电流源、错位放大器和功率三极管组成。
电流源提供稳定的电流，错位放大器将输出电压与参考电压进行比较，控制功率三极管的导通程度来调整输出电压。
具体而言，当输出电压高于设定值时，电压比较器会控制发射极电流，从而减小输出电压；当输出电压低于设定值时，则会增加发射极电流，增加输出电压。
在使用LM317芯片时，通过调整电源跨接电阻R1和可调电
阻R2的比例，可以实现输出电压的调整。
根据公式Vout =
1.25(1 + R2/R1)，可以计算出所需的电阻比例以获得特定的输
出电压。
除了基本的稳压原理外，还可以在LM317芯片的输入端添加
滤波电容和绕线电感来降低输出噪声。
滤波电容可将输入电流中的高频噪声滤除，绕线电感则用于消除输入电源的瞬态干扰。
总的来说，LM317稳压原理通过对输出电压进行实时调整，
从而实现对输入电压的稳定控制。
这使得LM317芯片广泛应
用于各种需要稳定电压的电子设备中。
自制lm317可调稳压电路发表于 2017-10-24 11:19:29使用LM317 做0-24V可调直流稳压电源，比较困难，做一个1.25V-24V可调直流稳压电源，电路却非常简单。
这是因为LM317可调三端稳压器，最小输出电压在1.25V，如果要求这个稳压电源从0V起调，这个稳压电路就需要加入一个负电压，电源输入就需要正、负与地三个输入端了，相对电路比较复杂，一般稳压电源是没有必要从0V起调的，所以就没有必要加入负电源。
这是一个小的稳压电源电路，使用LM317制作的电路，输出电流1安培，输出电压在1.5伏和35伏之间可调。
你只需要添加合适的变压器即可。
该电路有热过载的保护，因为在IC包括限流和热过载保护。
LM317可调电源电路原理图元件清单IC = LM317P1 = 4.7K电位器R1 = 120RC1 = 100nF - 63VC2 = 1uF - 35VC3 = 10uF - 35VC4 = 2200uF - 35VD1-D4 = 1N4007LM317可调电源的变压器的选择电路特点：只需添加一个合适的电源变压器，如上表，输出电压范围和变压器的选择。
做实验时使用该可调电源，可以节省电池的费用适合作为实验用的可调电源可以控制电动机和低压灯泡等规格：预置1.5和35V之间的任何电压可调极低的纹波短路，热过载保护最大输入电压：28VAC或40VDC最大功耗：15W（带散热器）尺寸：52x52mm（2.1“×2.1”）技术规格：输入电压= 40VDC最大变压器输出电压= 1.5V直流-35V 直流输出电流= 1.5 A最大。
功耗最大15W（冷却）。

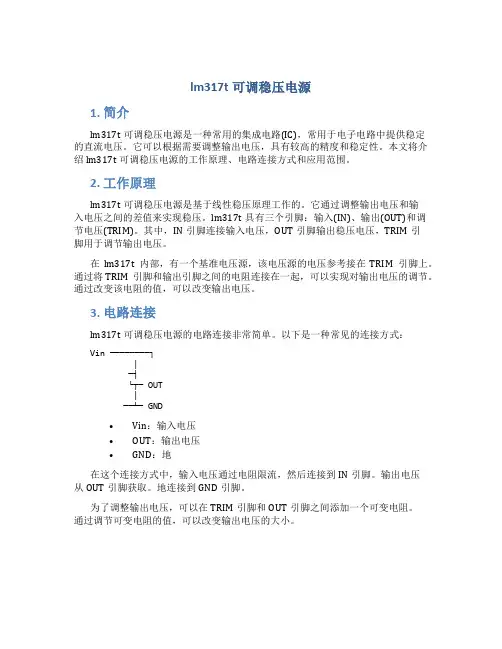

lm317t可调稳压电源1. 简介lm317t可调稳压电源是一种常用的集成电路(IC)，常用于电子电路中提供稳定的直流电压。
它可以根据需要调整输出电压，具有较高的精度和稳定性。
本文将介绍lm317t可调稳压电源的工作原理、电路连接方式和应用范围。
2. 工作原理lm317t可调稳压电源是基于线性稳压原理工作的。
它通过调整输出电压和输入电压之间的差值来实现稳压。
lm317t具有三个引脚：输入(IN)、输出(OUT)和调节电压(TRIM)。
其中，IN引脚连接输入电压，OUT引脚输出稳压电压，TRIM引脚用于调节输出电压。
在lm317t内部，有一个基准电压源，该电压源的电压参考接在TRIM引脚上。
通过将TRIM引脚和输出引脚之间的电阻连接在一起，可以实现对输出电压的调节。
通过改变该电阻的值，可以改变输出电压。
3. 电路连接lm317t可调稳压电源的电路连接非常简单。
以下是一种常见的连接方式：Vin ────────┐│─┤└┬─ OUT│──┴─ GND•Vin：输入电压•OUT：输出电压•GND：地在这个连接方式中，输入电压通过电阻限流，然后连接到IN引脚。
输出电压从OUT引脚获取。
地连接到GND引脚。
为了调整输出电压，可以在TRIM引脚和OUT引脚之间添加一个可变电阻。
通过调节可变电阻的值，可以改变输出电压的大小。
4. 应用范围lm317t可调稳压电源在电子电路中有广泛的应用。
它可以用于提供稳定的电源电压，例如用于微控制器、集成电路、模拟电路等。
下面介绍几个常见的应用范围：•实验室电源：lm317t可调稳压电源在实验室中常用于提供稳定的电源电压。
通过调节输出电压，可以满足不同实验的电源要求。
•DIY电子项目：lm317t可调稳压电源可以用于DIY电子项目中，如自制无线电、音频放大器等。
它可以提供所需的稳定电源电压，确保电路正常工作。
•手机充电器：在一些特殊应用中，lm317t可调稳压电源可以用作手机充电器。
采用LM317构成的可调直流稳压电源1220V的交流电从插头经保险管送到变压器的初级线圈，并从可调直流电源次级线圈感应出经约9V的交流电压送到4个二极管。
二极管在电路中的符号有短线的一端称为它的负极〔或阴极〕，有三角前进标志的一端称为它的正极〔或阳极〕。
的基本作用是只允许电流从它的正极流向它的负极〔即只能按三角标示的方向流动〕，而不允许从负极流向正极。
我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。
但是对照图１来看，不管从变压器中出来的两根线中那根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。
这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。
这便是二极管整流的原理。
二极管把把交流电方向变化的问题解决了，但是它的电压大小还在变化。
而电容器有可以存储电能的特性，正好可以用来解决这个问题。
在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。
这个过程叫作滤波。
图中的C1便是用来完成这个工作的。
经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。
LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+Vout 端(2脚)比其ADJ端(1脚)的电压高1.25V。
因此，我们只需要用极小的电流来调整ADJ 端的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。
我们还可以通过调整PR1的抽头位置来改变输出电压－反正LM317T会保证接入ADJ端和+Vout端的那部分电阻上的电压为1.25V！所以，可以想到：当抽头向上滑动时，输出电压将会升高！图中C2的作用是对LM317T 1脚的电压进行小小的滤波，以提高输出电压的质量。
图中D5的作用是当有意外情况使得LM317T的3脚电压比2脚电压还低的时候防止从C3上有电流倒灌入LM317T引起其损坏。

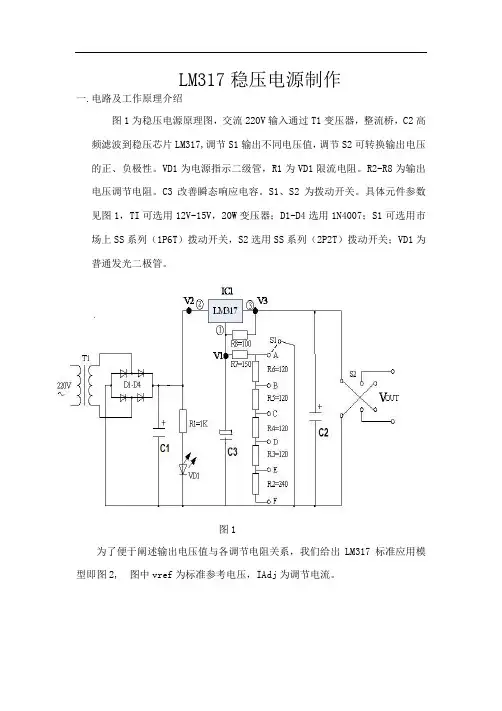

LM317稳压电源制作一.电路及工作原理介绍图1为稳压电源原理图，交流220V输入通过T1变压器，整流桥，C2高频滤波到稳压芯片LM317,调节S1输出不同电压值，调节S2可转换输出电压的正、负极性。
VD1为电源指示二级管，R1为VD1限流电阻。
R2-R8为输出电压调节电阻。
C3改善瞬态响应电容。
S1、S2为拨动开关。
具体元件参数见图1，TI可选用12V-15V，20W变压器；D1-D4选用1N4007；S1可选用市场上SS系列（1P6T）拨动开关，S2选用SS系列（2P2T）拨动开关；VD1为普通发光二极管。
图1为了便于阐述输出电压值与各调节电阻关系，我们给出LM317标准应用模型即图2, 图中vref为标准参考电压，IAdj为调节电流。
通过参考LM317资料，可以给出：Vout=Vref （1+Rp/R1）+IAdjRp在这里IAdj 可以忽略不计。
例如：当S1拨到D 点，Rp=510ΩVout=1.25(1+510/100) ≈7.5V所以当S1拨到：二 、LM317简介LM317是美国TI 推出3端可调节正电压稳压器，特点： ☞ 输出电压1.2V-37V 可调；☞ 输入电压与输出电压差值可达40V ； ☞ 输出电流超过1.5A ； ☞ 最大输出功率可达20W;☞ 最高影响温度125℃，内部热过载保护；☞ 有标准3引脚晶体管封装和表面贴装D2PAK 两种封装形式，如图3调 节 点 Vout 输 出 A 点 3 V B 点 4.5 V C 点 6 V D 点 7.5 V E 点 9 V F 点12 VLM317C in 0.1µFC o 1.0µFVinVoutR1100RpI Adj调节Vref=1.25v关于LM317的内部原理图，以及其他一些电气特性指标可参考相关资料，这里不再详细叙述。
三、工艺要求、材料清单、印制线路图及考核测试标准1. 装配工艺要求：☞ 先检测所有元器件好坏；☞ 按照电阻、电容、开关、整流二极管、发光管、LM317、十字线、变压器的顺序先焊接，再整体装配，进行操作；☞ 装配过程中，注意电解电容极性，C2电容要进行卧装！ 2. 材料清单： 名称 符号 参数 数量(个)变压器 T1 12V 1 LM317IC1 ---------1 整流二级管 D1-D4 1N4007 4 发光二级管 VD1 ------ 1拨动开关 S1 1P6T 1 S2 2P2T 1 电解电容C1 1000/25V 1 C2 470/16V 1 C310/16V1 电阻R1 1K, 1 R2 240Ω 1 R3 120Ω 1 R4 120Ω 1 R5 120Ω 1 R6 120Ω 1 R7 150Ω 1 R8100Ω 1 十字线------- -------- 1注：所用套件还包括印制板一块和外壳一套。
基于LM317、LM337的连续可调直流稳压电源为了方便配合以后的电路板，我特意的制作了双路输出连续可调直流稳压电源，经过查找资料，比较多种电源方案后，最终确定采用以LM317、LM337为核心的双电源方案，其电压连续可调。
内置有多重保护电路，该电源内阻小，电压稳定，噪声极低，输出纹波小。
虽然功率较小，但是用于给一般的电子小制作供电也足够了，况且其输出电压连续可调，使用起来十分方便。
LM317的封装图LM337的封装图稳压管LM317的内部原理图稳压管LM337的内部原理图一、工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成，如图I框图所示，其电路图如图II所示，PCB图如图III所示。
图I图II图III图IV电源实物图图V电源实物图1、电源变压器采用降压变压器，将电网交流电压220V变换成需要的交流电压。
此交流电压经过整流后，可获得电子设备所需要的直流电压。
2、整流电路利用单相桥式整流电路，把50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小，变压器的利用率高。
本电路用4个Diode IN4007做成一个全桥整流，电流大，配合本电路的大滤波电容，使得本电源的瞬间大电流的供电特性好、噪声小、反映速度快、输出纹波小。
3、滤波电路采用电容滤波电路，将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
本电路采用4个2200UF/25V的电解电容两两并联使输出电压更加平滑，电源瞬间特性好，适合带感性负载，如电机的启动。
两个并联的2200V电容同时并联了一只0.1UF的瓷片电容，滤去高频干扰，使输入到集成电路的直流电尽可能的平滑和纯净。
4、稳压电路由LM317输出正电源，LM337输出负电源。
LM317和LM337均使用了内部热过载，包含过流保护、热关断和安全工作区补偿等完善的保护电路，使得电源可以省去保险丝等易损耗器件。
5、保护电路因为线性电源发热量较大，所以本电路在制作的时候覆了地，用于帮助散热。
317集成稳压电路工作原理
三端稳压集成电路LM317的工作原理基于反馈电路的原理，通过调节输出电压来控制输入电压的变化，从而实现稳定的输出电压。
LM317的输出电压（也就是稳压电源的输出电压）为两个电压之和，即A、B两点之间的电压也就是加在R2上的电压，这个电压实际上是两路电流之和。
一路是经R1流向R2的电流，另一路是LM317调整端流出的电流。
调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压。
以上信息仅供参考，如需了解更多信息，建议查阅电子工程相关书籍或咨询专业人士。
LM317可调稳压电源
前段时间说做无线模块，可是无线模块对电压的要求很严格，实验室的稳压源接上负载后压降太大，输出电压达不到要求值，但是如果把稳压源的初值设置的过大又容易烧坏芯片！
今天从老师那里拿了一块LM317稳压芯片，拿来的时候不知道该怎么用，查了一下资料以后收获颇多！拿出来与大家分享一下！
首先认识一下芯片：
以下是工作电路：
图1
2211.25(1)out
adj R V I R R =++ adj I 为1脚输出电流输出电流一般控制在100µA （其大小受输入电压影响），在多数应用中可以忽略。
由电压输出公式可以看到，输出电压受输入电压的影响的影响很小，只要输入电压超过了一定的值在一定的范围内变动输出电压将为一个稳定值。
而且还可以调节可变电阻得到我们想要的输出电压！
图2 实物图片
图3 接通电源
图4 接通电源后稳压源输出电压
图5 改变输入电压后输出电压的变化
误差分析：
3.30 3.28
1.5%
9.137.83
-
===
-
输出电压变化量
误差率
输入电压变化量
由此可得输入电压的变化对输出的影响是很小的！
刚做的时候有人说，何必这么复杂，用两个电阻分压不就可以了！就此发表一下个人愚见！
先让大家看几张张仿真图：
用电阻分压
接入负载后的电压变化
接入负载后电压的变化
比较一下两种情况下介入负载后电压的变化结果大家就知道为什么不适合用电阻分压来得到我们需要的电压！
个人观点可能其中有许多不足之处，还望大家多多指教！。
基于LM317可调电源的制做电源，已成为现代社会必不可少的一份子，今天我在这里给大家讲解怎样做一个可调稳压电源。
1 直流稳压电源的实现原理本设计电路主要采用三端可调式集成稳压器LM317 ,构成负输出可调的稳压电源电路,并用数码管直观显示电压数值。
使用时,只需调节电源电压调节器,即可得到所需的电压,并在数码管上显示电压数值,使用方便,显示直观,适应范围较广。
本电源电路的原理框图如图1 所示,其主要由变压器、整流、滤波、稳压、辅助电源、采样电路、数码显示等部分所组成。
图1 电源电路原理框图2 电路工作原理分析2. 1 电源变压器由于电源变压器的副边电压有效值将决定后面电路的需要,所以在此应选择输出电压有效值为12V 的电源变压器。
2. 2 整流部分该设计采用单相桥式整流电路( 桥堆KBP307) 。
其由四只二极管组成,其构成原则就是保证在变压器副边电压u2 的整个周期内,负载上的电压和电流方向始终不变。
为达到这一目的,需要在u2 的正、负半周内正确引导流向负载的电流,使其方向不变,设变压器副边两端分别为a 和b ,则a 为“+ ”b 为“ —”时应有电流流出a 点,a 为“ —”b为“+ ”时应有电流流入a 点; 相反,a 为“ + ”b 为“ —”时应有电流流入b 点,因而a 和b 点均应接两只二极管,以引导电流,具体电路原理如图2 所示。
R La b图2 单相桥式整流电路如果桥式整流电路变压器副边中点接地,就应将两个负载电阻相连接且连接中点接地。
根据桥式整流电路的工作原理,当a 点为“+ ”b 点为“—”时,D1 、D3 导通,D2 、D4 截止,u01 = u2 ,u02 = - u2 ;而当b 点为“+ ”a 点为“—”时,D2 、D4 导通,D1 、D3 截止,u01 = - u2 , u02 = u2 ,这样两个负载上就分别获得正、负电压。
若设变压器副边电压u2 = U2 sinwt ,U2 为其有RL 、D3 流入b 点,因而负载电阻RL 上的电压等于变压器副边电压,即u0 = u2 ,D2 和D4 管承受的反向电压为- u2 。
LM317稳压电源电路图描述LM317稳压电源电路图用LM317三端可调稳压IC制作的可调稳压电源简单易制，成本低廉，但是这种稳压电源的最低输出电压只能调到1.25V。
在搞电子电路测量或调试时，有时要求稳压电源的输出电压能从0V起调。
下面我们介绍一个简单的小电路，只要对LM317的电路略做改动，即可使其输出电压从0V起调。
在一般的LM317可调稳压电路中，调压电位器RP的下端都是接地的，这样当RP的阻值为零时，LM317的最小输出电压为1.25V，这个电压是LM317调整端与输出端之间的固定电压。
本电路中，采用负三端可调稳压IC——LM337L来产生一个－1.25V的稳定电压，并将RP的下端接这个－1.25V的电压，这样当RP调至0Ω时，LM317的输出电压即为0V。
为了制作方便，本电路采用单电源变压器，其次级交流电压经二极管VD1、VD2整流后，产生一正一负两组电压，正电压经电容C1滤波后，送至LM317的输入端，经LM317稳压后输出的便是稳定的直流电压。
经VD2整流及C2滤波后产生的负电压送至LM337L的输入端，经LM337L稳压后输出一个－1.25V的稳定电压。
图中LM317输入端与输出端之间并联的二极管VD3为保护二极管。
本电路调整电位器RP的阻值即可改变输出电压。
若RP选用2.2KΩ的电位器（最好选用多圈电位器），其输出电压可在0～24V之间调整。
一般让LM317输出电压可调至0V的稳压电路都是采用1.2V的稳压管构成的，由于稳压值为1.2V的稳压管很难买到，并且稳压精度也不高，故有时也采用两个硅二极管串联来代替1.2V的稳压管。
不过用两个串联的硅二极管作为稳压管，其稳压性能较差，并且稳压值很难精确控制在－1.25V，而图1电路中采用LM337L产生的－1.25V电压的稳定性及精度是普通稳压管难以达到的。
LM317T自制可调稳压电源电路图LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。
这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。
采用最常见的可调稳压集成电路LM317组成电路的核心，关于LM317的详细指标参数可参阅用LM317制作简易电源电路。
下面简单介绍一下该电路的特点。
本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。
当输出电路低于14V 时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。
反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。
这样可以保证输入电压与输出电压差不会大于15V，此时，LM317输出电流典型值为2.2A。
图中采用了两块LM317供电，整个电路输出电流可在4A以上。
由于两块LM317参数不可能一样，电路中在LM317输出端串接了小阻值电阻R3、R4，用以均分电流。
输出电压调整由RP1、RP2完成。
附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。
双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。
当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。
当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。
为保证稳压准确，设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。
C6、C8尽量靠近LM317的输入、输出端，并优先采用无感电容。
C5如无合适容量，可用几只电容并联。
R3、R4可用锰丝自制。
调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。
