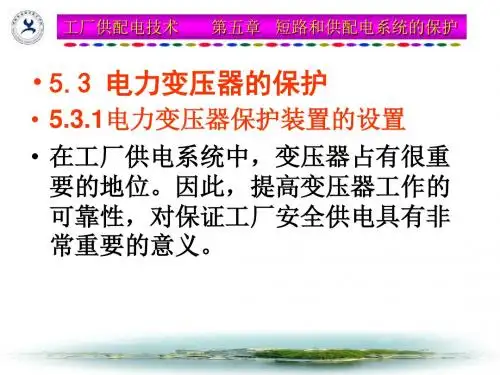

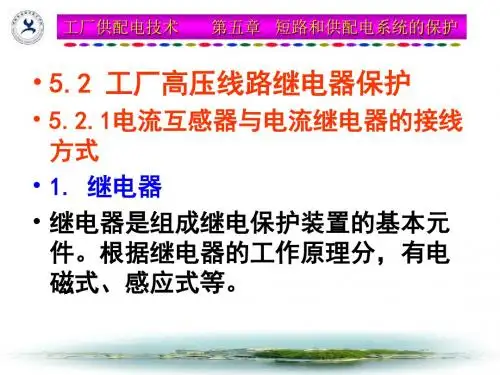

电子教案-工厂供配电技术(第2版_周乐挺)电子课件-第26讲-第五章习题课

重庆机电职业技术学院教案首页课程名称工厂供配电技术课程编号总学时数总学时96 理论学时64 实践学时32 学分数课程类型必修课□校级公共课□专业课□基础课或专业基础课选修课□限选课□任选课授课年级专业班级15年级电气自动化专业01班授课方式讲授考核方式●考试□考查教学目标及基本要求学生通过本课程的学习，获得工厂供配电技术方面的基本知识，为从事工程技术工作和科学研究工作奠定基础。

本课程以重点介绍工厂供配电设备的结构和应用，侧重于应用，理论与实际相结合，注意应用技术的介绍，力图让学生在工厂供配电技术应用方面有所启发。

因此，应注意教学内容的系统性，重视基本概念、基本理论和基本技能的培养，加强理论联系实际，强调具体问题具体分析，提高综合分析与评价各种主要问题的素质和能力，尤其是创新能力。

教材名称《工厂供配电技术》作者周乐挺出版社高等教育出版社出版时间2014年9月参考书1．作者出版社及出版时间2．作者出版社及出版时间3．作者出版社及出版时间授课教师李新梁职称讲师系部自动化工程系授课学期2016~2017学年第二学期注：表中（）选项请打“√”。

章次及名称工厂供配电系统学时数8授课周数 1.3 授课方式●理论课□试验课□实习教学目的与要求工厂供配电系统概述；电力系统概述；电能的质量指标分类；教学重点与难点重点：工厂供配电系统概述；电能的质量指标分类；难点：教学方法与手段1．方法：理论讲授2．教具：板书+PPT 3．多媒体：PPT教学内容提要与学时分配内容提要学时辅助手段1.1电力系统概述；1.2工厂供配电系统；1.3电能的质量指标；8●板书□实物展示□投影片●电子教案讨论、练习、作业备注章次及名称负荷计算与提高功率因数学时数12授课周数 2 授课方式●理论课□试验课□实习教学目的与要求了解负荷计算的原理和方法；了解工厂用电设备工作制与负荷曲线概念；掌握提高功率因数的方法；教学重点与难点重点：负荷计算的原理和方法；提高功率因数的方法和装置难点：负荷计算的原理和方法；教学方法与手段1．方法：理论讲授2．教具：板书+ PPT 3．多媒体：PPT教学内容提要与学时分配内容提要学时辅助手段2.1用电设备工作制与负荷曲线；2.2负荷计算的方法；2.3 提高功率因数的方法和装置；12●板书□实物展示□投影片●电子教案讨论、练习、作业2 ~ 3题作业备注章次及名称工厂变配电所电气设备学时数16授课周数 2.6 授课方式●理论课□试验课□实习教学目的与要求了解工厂常用变配电所电气设备种类及特点；了解电弧产生的原因及特点；掌握高压设备及低压开关电器的分类、特点及原理；了解配电装置的分类及特点；教学重点与难点重点：电弧产生的原因及特点；高压设备及低压开关电器的分类、特点及原理；难点：压设备及低压开关电器的分类、特点及原理；教学方法与手段1．方法：理论讲授2．教具：板书+PPT 3．多媒体：PPT教学内容提要与学时分配内容提要学时辅助手段3.1电气设备的定义及分类；3.2电弧的产生、危害及灭弧方法；3.3高压设备；3.4低压开关电器；3.5配电装置；10●板书□实物展示□投影片●电子教案讨论、练习、作业3~4题备注章次及名称变配电所电气主接线学时数14授课周数 2.3 授课方式●理论课□试验课□实习教学目的与要求了解变配电所电气主接线的概念；掌握原理式主接线的基本方式；掌握电气主接线典型方案分类及特点；教学重点与难点重点：原理式主接线的基本方式；电气主接线典型方案分类及特点；难点：电气主接线典型方案分类及特点；教学方法与手段1．方法：理论讲授2．教具：板书+PPT+实物+录像3．多媒体：PPT + 录像教学内容提要与学时分配内容提要学时辅助手段4.1电气主接线概述；4.2原理式主接线的基本方式；4.3车间变电所的电气主接线；4.4电气主接线典型方案；10●板书●实物展示●投影片●电子教案讨论、练习、作业2-3题备注章次及名称工厂电力线路学时数14授课周数 2.3 授课方式●理论课□试验课□实习教学目的与要求了解工厂电力线路的接线方式；了解工厂架空线路的结构、运行及分类；了解工厂电缆线路的结构、型号及敷设；掌握车间配电线路的结构和敷设；了解供电线路导线和电缆的选择依据；教学重点与难点重点：工厂电力线路的接线方式；掌握车间配电线路的结构和敷设；难点：掌握车间配电线路的结构和敷设；教学方法与手段1．方法：理论讲授2．教具：板书+PPT 3．多媒体：PPT教学内容提要与学时分配内容提要学时辅助手段5.1工厂电力线路的接线方式；5.2工厂架空线路；5.3工厂电缆线路；5.4车间内配电线路；5.5供电线路导线和电缆的选择；12●板书□实物展示□投影片●电子教案讨论、练习、作业1-2题备注章次及名称短路和供配电系统保护学时数12授课周数 2 授课方式●理论课□试验课□实习教学目的与要求了解短路的概念；工厂高压线路继电器保护概念及特点；电力变压器的保护概念及特点；工厂低压供电系统保护概念；教学重点与难点重点：工厂高压线路继电器保护概念及特点；难点：教学方法与手段1．方法：理论讲授2．教具：板书3．多媒体：教学内容提要与学时分配内容提要学时辅助手段6.1短路；6.2工厂高压线路继电器保护；6.3电力变压器的保护；6.4工厂低压供电系统保护；10●板书□实物展示□投影片□电子教案讨论、练习、作业2-3题备注章次及名称工厂供配电系统二次接线学时数10授课周数 1.6 授课方式●理论课□试验课□实习教学目的与要求了解工厂供配电系统二次接线概念及特点；了解各种操作电源系统特点；断路器控制和信号回路分类及特点；中央信号系统特点及要求；教学重点与难点重点：各种操作电源系统特点；断路器控制和信号回路分类及特点；难点：教学方法与手段1．方法：理论讲授2．教具：板书+PPT 3．多媒体：PPT教学内容提要与学时分配内容提要学时辅助手段7.1 二次接线与接线图；7.2 操作电源系统；7.3 断路器控制和信号回路；7.4中央信号系统；7.5电参数测量仪表与绝缘监察装置；7.6备用电源自动投入及自动重合闸装置；12●板书□实物展示□投影片●电子教案讨论、练习、作业1-2次讨论，1次参观（电梯实验室）备注重庆机电职业技术学院教案重庆机电职业技术学院教案章次及名电气设备的防雷与接地学时数10 授课周数 1.6授课方式● 理论课 □试验课 □实习教学目的与要求了解电气设备的防雷与接地的概念及特点；了解过电压的概念；了解接地的概念和接地系统的种类及特点；接地装置的结构及特点；教学重点与难点重点： 地的概念和接地系统的种类及特点；接地装置的结构及特点； 难点：教学方法与手段1．方法：理论讲授2．教具：板书+PPT 3．多媒体：PPT教学内容提要与 学时分配 内 容 提 要学 时辅助手段8.1过电压与防雷设备； 8.2接地与接地系统； 8.3接地装置；10□板书□实物展示□投影片□电子教案讨论、练习、作业1次参观电梯实验室备注称重庆机电职业技术学院教案授课周数 1.6 授课方式 ● 理论课 □试验课 □实习教学目的与要求了解变电站自动化概念及特点；变电站的微机保护的构成和特点；变电站微机监控系统结构及特点；教学重点与难点重点：变电站的微机保护的构成和特点；变电站微机监控系统结构及特点；难点：教学方法与手段1．方法：理论讲授2．教具：板书+PPT 3．多媒体：PPT教学内容提要与学时分配内 容 提 要学 时辅助手段9.1变电站自动化基础知识；9.2变电站的微机保护；9.3变电站微机监控系统；10●板书□实物展示□投影片●电子教案讨论、练习、作业1-2题备注章次及名称授课周数 1 授课方式●理论课□试验课□实习教学目的与要求讨论，答疑，复习及机动教学重点与难点重点：讨论；答疑；难点：教学方法与手段1．方法：理论讲授2．教具：3．多媒体：教学内容提要与学时分配内容提要学时辅助手段复习；讨论；答疑；4□板书□实物展示□投影片□电子教案讨论、练习、作业备注11。

贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

水力发电厂,简称水电厂或水电站。

其能量转换过程是：水流位能→机械能→电能。

火力发电厂简称火电厂或火电站。

其能量转换过程是：燃料的化学能→热能→机械能→电能。

核能发电厂通常称核电站。

其能量转换过程是：核裂变能→热能→机械能→电能。

风力发电厂利用风力的动能来产生电能。

地热发电厂利用地球内部蕴藏的大量地热能来生产电能。

太阳能发电厂就是利用太阳光能或太阳热能来生产电能。

利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。

利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。

贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

水力发电厂,简称水电厂或水电站。

其能量转换过程是：水流位能→机械能→电能。

火力发电厂简称火电厂或火电站。

其能量转换过程是：燃料的化学能→热能→机械能→电能。

核能发电厂通常称核电站。

其能量转换过程是：核裂变能→热能→机械能→电能。

风力发电厂利用风力的动能来产生电能。

地热发电厂利用地球内部蕴藏的大量地热能来生产电能。

太阳能发电厂就是利用太阳光能或太阳热能来生产电能。

利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。

利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。

工厂供配电技术习题2周乐挺高教版思考题与习题22-1工厂常用的用电设备有哪几类？各类设备有何工作特点？P10-11答：工厂常用的用电设备根据其用途和特点，大致可以分成四类：生产加工机械的拖动设备；电焊、电镀设备；电热设备；照明设备。

1生产加工机械的拖动设备生产加工机械的拖动设备又可分为机床设备和起重运输设备两种。

这些设备的主要动力，一般都由多台电动机供给，特点是：工作方式大都属于长期连续工作方式，设备的容量可以从几千瓦到几十千瓦，单台设备的功率因数在0.8以上。

2．电焊和电镀设备电焊设备也是工厂中的常见用电设备，常见的电焊机有电弧焊机和电阻焊机。

电焊机的工作特点是：(1)工作方式呈定的周期性，工作时间和停歇时间相互交替。

(2)功率较高，380 V单台电焊机功率可达400 kV〃A，三相电焊机功率最大的可达1000KV〃A。

(3)功率因数低，电弧焊机的功率因数为0. 3 -0. 35，电阻焊机的功率因数为0 .4-0. 85。

(4)工作地点不稳定，经常移动。

电镀设备的工作特点是：(1)工作方式为长期连续工作。

(2)采用直流电源供电，需要晶闸管整流设备。

(3)容量较大，功率从几十千瓦到几百千瓦，功率因数较低，为0.4-0.62。

3．电热设备工作特点是：(l)工作方式为长期连续工作方式。

(2）电力装置属一级、二级或三级负荷。

(3)功率因数都较高，可接近l。

4照明设备的工作特点是：(1)工作方式属长期连续工作方式。

(2)除白炽灯、卤钨灯的功率因数为1外，其他类型的照明设备，如荧光灯、高压汞灯、高压钠灯和钨卤化物灯的功率因数均较小。

(3)照明负荷为单相负荷，单个照明设备容量较小。

(4)照明负荷在工厂总负荷中所占比例通常在l0%左右。

2-2工厂用电设备的工作制是如何划分的？P12 答：工厂用电设备的工作制分为以下三类。

l.连续工作制这类工作制的设备在恒定负荷下运行，其运行时间长到足以使之达到热平衡状态，如通风机、水泵、空气压缩机、电机发电机组、电炉和照明灯等，机床主电机一般也是连续运行的。

贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

水力发电厂,简称水电厂或水电站。

其能量转换过程是：水流位能→机械能→电能。

火力发电厂简称火电厂或火电站。

其能量转换过程是：燃料的化学能→ 热能→机械能→电能。

核能发电厂通常称核电站。

其能量转换过程是：核裂变能→热能→机械能→电能。

风力发电厂利用风力的动能来产生电能。

地热发电厂利用地球内部蕴藏的大量地热能来生产电能。

太阳能发电厂就是利用太阳光能或太阳热能来生产电能。

利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。

利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。

《工厂供配电技术》课程教课方案三门峡职业技术学院电气工程系20XX年 6 月一、课程概略《工厂供配电技术》课程是供用电技术专业的一门职业核心课程，必修课，共70 学时， 4 学分。

其主要担当的任务是：在整个专业教课中起着培育学生“能够进行供配电一、二次设施的安装、接线、调试与校验；能够进行小型变电所的基本设计；能够进行用电督查，为设施和用户供给优良服务；能够娴熟运用所学知识和职业能力对工矿公司的变电站设施进行操作、安装、调试、维修和初步设计，能够独立达成变电站倒闸操作；获得电力部门核发的进网电工允许证和特种工操作证。

”等有关职业核心能力的的重要作用。

二、课程目标知识目标：（1）工厂供电基本知识 : 包含电力系统构成、电能生产过程及供电的基本要求；电能质量参数、额定电压的规定及调整方法；中性点运转方式。

（2）电力负荷及其计算方法 : 包含电力负荷观点、三相用电设施组负荷计算、单相负荷与尖峰电流计算、功率消耗和电能消耗的计算。

（3）短路电流及其计算方法 : 包含短路原由及物理过程、单相、两相、三相短路电流计算及热、动稳固度校验。

（4）工厂变配电所及其一次系统 : 包含电弧问题、高压一次设施、低压一次设施、电力变压器、电流互感器、电压互感器、变配电所主接线及运转保护。

（5）电力线路 : 包含电力线路的构造和敷设、导线和电缆截面的选择、电力线路的运转保护。

（6）电气安全和工厂的电气照明能力目标：一看、二算、三选、四用、五简单设计。

（1）看懂图纸——看懂发电厂、变电站一、二次回路的原理图和接线图。

（2）会计算——会进行简单的电力负荷、短路电流计算。

（3）设施选型——能对一次设施正确选型。

（4）会应用 --- 拥有对供配电设施的安装、运转、保护、检修能力，和对设施一般故障的办理能力。

（5）会进行小型变电所电气设计。

职业修养目标（1）坚固建立“电力生产、安全第一”的理念。

（2）设施安装调试做到正确、到位、快速。
