稳恒电流和稳恒磁场习题解答2899

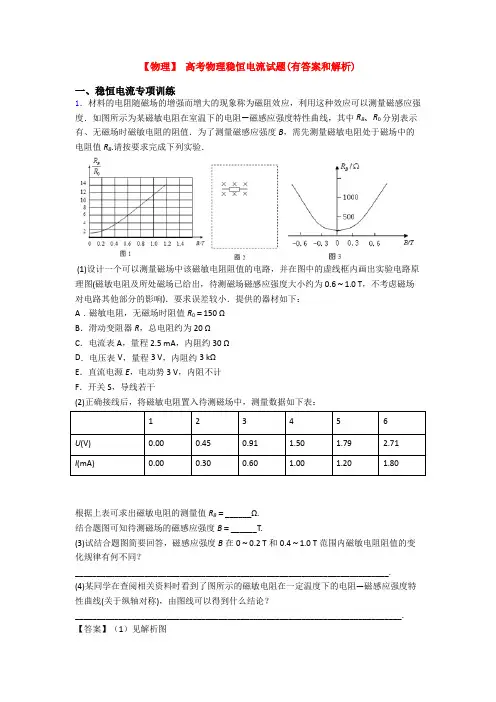

【物理】高考物理稳恒电流试题(有答案和解析)一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．3．如图所示，一根有一定电阻的直导体棒质量为、长为L ，其两端放在位于水平面内间距也为L 的光滑平行导轨上，并与之接触良好；棒左侧两导轨之间连接一可控电阻；导轨置于匀强磁场中，磁场的磁感应强度大小为B ，方向垂直于导轨所在平面，时刻，给导体棒一个平行与导轨的初速度，此时可控电阻的阻值为，在棒运动过程中，通过可控电阻的变化使棒中的电流强度保持恒定，不计导轨电阻，导体棒一直在磁场中。

第十一章 稳恒电流和稳恒磁场一 选择题1. 边长为l 的正方形线圈中通有电流I ，此线圈在A 点（如图）产生的磁感应强度B 的大小为（ ）A. l I μπ420B. lIμπ20 C .lIμπ20 D. 0 解：设线圈四个端点为ABCD ，则AB 、AD 线段在A 点产生的磁感应强度为零，BC 、CD 在A 点产生的磁感应强度由)cos (cos π4210θθμ-=dIB ，可得 lIl IB BC π82)2πcos 4π(cosπ400μμ=-=，方向垂直纸面向里lI l I B CD π82)2πcos 4π(cos π400μμ=-=，方向垂直纸面向里合磁感应强度 lIB B B CD BC π420μ=+=所以选（A ）2. 如图所示，有两根载有相同电流的无限长直导线，分别通过x 1=1、x 2=3的点，且平行于y 轴，则磁感应强度B 等于零的地方是：( )A. x =2的直线上B. 在x >2的区域C. 在x <1的区域D. 不在x 、y 平面上 解：本题选（A ）3. 图中，六根无限长导线互相绝缘，通过电流均为I ，区域Ⅰ、Ⅱ、Ⅲ、Ⅳ均为相等的正方形，哪一个区域指向纸内的磁通量最大？( )A. Ⅰ区域B. Ⅱ区域 C ．Ⅲ区域D ．Ⅳ区域E ．最大不止一个解：本题选（B ）选择题2图Ⅰ Ⅱ Ⅲ Ⅳ 选择题3图选择题1图4. 如图，在一圆形电流I 所在的平面内，选取一个同心圆形闭合回路L ，则由安培环路定理可知：（ ）A. ∮L B ·d l =0，且环路上任意一点B =0B. ∮L B ·d l =0，且环路上任意一点B ≠0C. ∮L B ·d l ≠0，且环路上任意一点B ≠0D. ∮L B ·d l ≠0，且环路上任意一点B =常量解：本题选（B ）5. 无限长直圆柱体，半径为R ，沿轴向均匀流有电流，设圆柱体内（r <R ）的磁感应强度为B i ，圆柱体外（r >R ）的磁感应强度为B e ，则有：（ ）A. B t 、B e 均与r 成正比B. B i 、B e 均与r 成反比C. B i 与r 成反比，B e 与r 成正比D. B i 与r 成正比，B e 与r 成反比解：导体横截面上的电流密度2πR IJ =，以圆柱体轴线为圆心，半径为r的同心圆作为安培环路，当r <R ，20ππ2r J r B i ⋅=⋅μ，20π2R IrB i μ=r <R ，I r B e ⋅=⋅0π2μ， rIB e π20μ=所以选（D ）6. 有三个质量相同的质点a 、b 、c ，带有等量的正电荷，它们从相同的高度自由下落，在下落过程中带电质点b 、c 分别进入如图所示的匀强电场与匀强磁场中，设它们落到同一水平面的动能分别为E a 、E b 、E c ，则（ ）A. E a <E b =E cB. E a =E b =E cC. E b >E a =E cD. E b >E c >E a解：由于洛伦兹力不做功，当它们落到同一水平面上时，对a 、c 只有重力做功， 则E a =E c ，在此过程中，对b 不仅有重力做功，电场力也要做正功，所以E b >E a =E c所以选（C ）7. 图为四个带电粒子在O 点沿相同方向垂直于磁力线射入均匀磁场后的偏转轨迹的照片，磁场方向垂直纸面向外，四个粒子的质量相等，电量大小也相等，则其中动能最大的带负电的粒子的轨迹是：( )A. OaB. ObC. Oc D . Od解：根据B F ⨯=v q ，从图示位置出发，带负选择题7图c dba B O• B× × × × × × Ea bc 选择题6图 选择题4图电粒子要向下偏转，所以只有Oc 、Od 满足条件，又带电粒子偏转半径Bqm R v=，22k 22qB m E R =∴，质量相同、带电量也相等的粒子，动能大的偏转半径大，所以选Oc 轨迹所以选（C ）8. 如图，一矩形样品，放在一均匀磁场中，当样品中的电流I 沿X 轴正向流过时，实验测得样品A 、A '两侧的电势差V A -V A '>0，设此样品的载流子带负电荷，则磁场方向为：（ ）A ． 沿X 轴正方向B ．沿X 轴负方向C ．沿Z 轴正方向D ．沿Z 轴负方向 解：本题选（C ）9. 长直电流I 2与圆形电流I 1共面，并与其一直径相重合如图（但两者间绝缘），设长直电流不动，则圆形电流将：（ ）A. 绕I 2旋转B. 向左运动C. 向右运动D. 向上运动E. 不动 解：圆形电流左半圆和右半圆受到长直电流安培力的方向均向右，所以圆形电流将向右运动所以选（C ）二 填空题1. 成直角的无限长直导线，流有电流I =10A ，在直角决定的平面内，距两段导线的距离都是a =20cm 处的磁感应强度B = 。

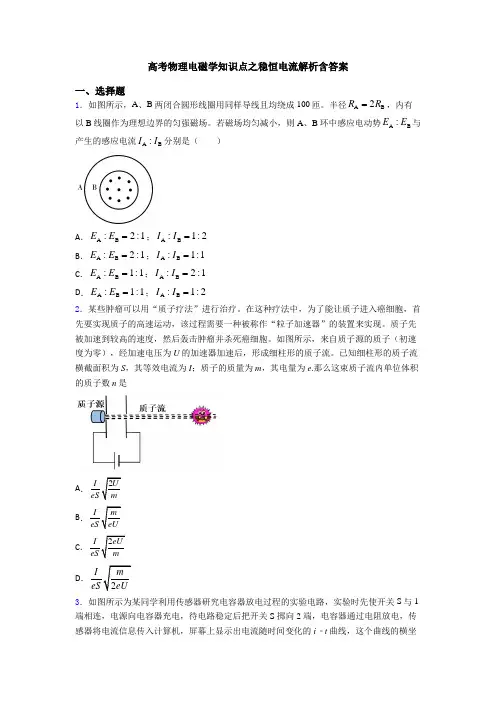

高考物理电磁学知识点之稳恒电流解析含答案一、选择题1．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。

半径A B 2R R =，内有以B 线圈作为理想边界的匀强磁场。

若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =2．某些肿瘤可以用“质子疗法”进行治疗。

在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。

质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。

如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。

已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A 2I U eS mB I m eS eUC 2I eU eS mD 2Im eS eU3．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S 与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i ﹣t 曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。

仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量4．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小5．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=6．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗7．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

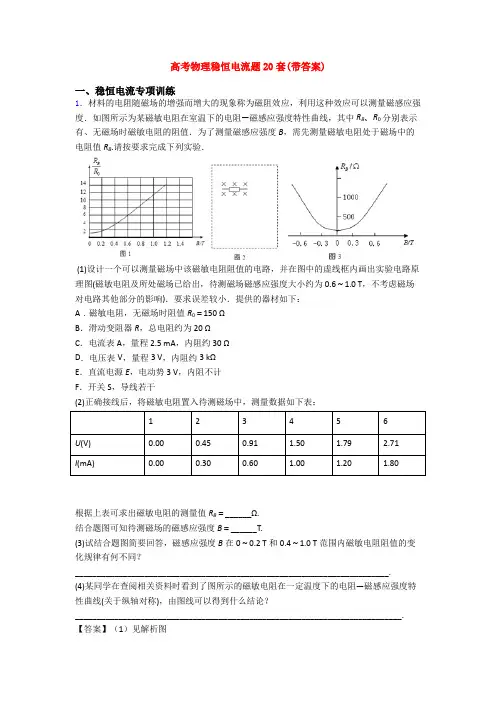

高考物理稳恒电流题20套(带答案)一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．3．如图1所示，用电动势为E 、内阻为r 的电源，向滑动变阻器R 供电．改变变阻器R 的阻值，路端电压U 与电流I 均随之变化．（1）以U 为纵坐标，I 为横坐标，在图2中画出变阻器阻值R 变化过程中U -I 图像的示意图，并说明U-I 图像与两坐标轴交点的物理意义．（2）a ．请在图2画好的U -I 关系图线上任取一点，画出带网格的图形，以其面积表示此时电源的输出功率；b ．请推导该电源对外电路能够输出的最大电功率及条件．（3）请写出电源电动势定义式，并结合能量守恒定律证明：电源电动势在数值上等于内、外电路电势降落之和．【答案】（1）U–I图象如图所示：图象与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a如图所示：b.2 4 E r（3）见解析【解析】（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示b．电源输出的电功率：2222 ()2E EP I R RrRrR rR===+++当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）电动势定义式：WEq=非静电力根据能量守恒定律，在图1所示电路中，非静电力做功W产生的电能等于在外电路和内电路产生的电热，即22W I rt I Rt Irq IRq=+=+E Ir IR U U=+=+外内本题答案是：（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）E U U =+外内点睛：运用数学知识结合电路求出回路中最大输出功率的表达式，并求出当R =r 时，输出功率最大．4．如下左图所示，R1＝14Ω，R2＝9Ω，当S 扳到位置1时，电压表示数为2.8V ，当开关S 扳到位置2时，电压表示数为2.7V ，求电源的电动势和内阻？（电压表为理想电表）【答案】E=3V, r=1Ω【解析】试题分析：根据开关S 扳到位置1和2时，分别由闭合电路欧姆定律列出含有电动势和内阻的方程，联立组成方程组求解． 解：根据闭合电路欧姆定律，可列出方程组： 当开关S 扳到位置1时，E=U 1+I 1r=U 1+当开关S 扳到位置2时，E=U 2+I 2r=U 2+代入解得：E=3V ，r=1Ω答：电源的电动势和内阻分别为3V 和1Ω．【点评】本题提供了一种测量电源的电动势和内阻的方法，可以用电阻箱代替两个定值电阻，即由电压表和电阻箱并连接在电源上，测量电源的电动势和内阻，此法简称伏阻法．5．在图所示的电路中，电源电压U 恒定不变，当S 闭合时R 1消耗的电功率为9W ，当S 断开时R 1消耗的电功率为4W ，求：（1）电阻R 1与R 2的比值是多大？（2）S 断开时，电阻R 2消耗的电功率是多少？ （3）S 闭合与断开时，流过电阻R 1的电流之比是多少？ 【答案】2∶1，2W ，3∶2 【解析】 【分析】 【详解】（1）当S 闭合时R 1消耗的电功率为9W,则：2119WUPR==当S断开时R1消耗的电功率为4W，则：21112'()4WUP RR R=+=解得：12:2:1R R=(2)S断开时R1和R2串联，根据公式2P I R=，功率之比等于阻值之比，所以：1122':':2:1P P R R==又因为1'4WP=，所以，S断开时，电阻R2消耗的电功率：22'WP=(3)S闭合时：1UIR=S断开时:12'URIR+=所以：1212'3R RIRI+==6．如图所示，电源电动势E＝27 V，内阻r＝2 Ω，固定电阻R2＝4 Ω，R1为光敏电阻．C为平行板电容器，其电容C＝3pF，虚线到两极板距离相等，极板长L＝0.2 m，间距d＝1.0×10－2 m．P为一圆盘，由形状相同透光率不同的二个扇形a、b构成，它可绕AA′轴转动．当细光束通过扇形a、b照射光敏电阻R1时，R1的阻值分别为12 Ω、3 Ω.有带电量为q＝－1.0×10－4 C微粒沿图中虚线以速度v0＝10 m/s连续射入C的电场中．假设照在R1上的光强发生变化时R1阻值立即有相应的改变．重力加速度为g＝10 m/s2.(1)求细光束通过a照射到R1上时，电容器所带的电量；(2)细光束通过a照射到R1上时，带电微粒刚好沿虚线匀速运动，求细光束通过b照射到R1上时带电微粒能否从C的电场中射出．【答案】（1）111.810CQ-=⨯（2）带电粒子能从C的电场中射出【解析】【分析】由闭合电路欧姆定律求出电路中电流，再由欧姆定律求出电容器的电压，即可由Q=CU求其电量；细光束通过a照射到R1上时，带电微粒刚好沿虚线匀速运动，电场力与重力二力平衡．细光束通过b照射到R1上时，根据牛顿第二定律求粒子的加速度，由类平抛运动分位移规律分析微粒能否从C的电场中射出．【详解】（1）由闭合电路欧姆定律，得12271.5A 1242EIR R r===++++又电容器板间电压22CU U IR==，得U C=6V设电容器的电量为Q，则Q=CU C解得111.810CQ-=⨯（2）细光束通过a照射时，带电微粒刚好沿虚线匀速运动，则有CUmg qd=解得20.610m kg-=⨯细光束通过b照射时，同理可得12CU V'=由牛顿第二定律，得CUq mg mad'-=解得210m/sa=微粒做类平抛运动，得212y at=，ltv=解得20.210m2dy-=⨯<，所以带电粒子能从C的电场中射出．【点睛】本题考查了带电粒子在匀强电场中的运动，解题的关键是明确带电粒子的受力情况，判断其运动情况，对于类平抛运动，要掌握分运动的规律并能熟练运用．7．如图所示，电源电动势E=50V，内阻r=1Ω，R1=3Ω，R2=6Ω．间距d=0.2m的两平行金属板M、N水平放置，闭合开关S，板间电场视为匀强电场．板间竖直放置一根长也为d 的光滑绝缘细杆AB，有一个穿过细杆的带电小球p，质量为m=0.01kg、带电量大小为q=1×10-3C（可视为点电荷，不影响电场的分布）．现调节滑动变阻器R，使小球恰能静止在A处；然后再闭合K，待电场重新稳定后释放小球p．取重力加速度g=10m/s2．求：（1）小球的电性质和恰能静止时两极板间的电压；（2）小球恰能静止时滑动变阻器接入电路的阻值；（3）小球p到达杆的中点O时的速度．【答案】(1)U=20V (2)R x=8Ω (3)v=1.05m/s 【解析】【分析】【详解】(1)小球带负电；恰能静止应满足：U mg Eq qd==30.01100.220110mgdU V Vq-⨯⨯===⨯(2)小球恰能静止时滑动变阻器接入电路的阻值为R x，由电路电压关系:22xE UR R r R=++代入数据求得R x=8Ω(3)闭合电键K后，设电场稳定时的电压为U'，由电路电压关系:1212'xE UR R r R=++代入数据求得U'=10011V由动能定理:211222dmg U q mv='-代入数据求得v=1.05m/s【点睛】本题为电路与电场结合的题目，要求学生能正确掌握电容器的规律及电路的相关知识，能明确极板间的电压等于与之并联的电阻两端的电压．8．如图所示电路中，R1=6 Ω，R2=12 Ω，R3=3 Ω，C=30 μF，当开关S断开，电路稳定时，电源总功率为4 W，当开关S闭合，电路稳定时，电源总功率为8 W，求：(1)电源的电动势E和内电阻r；(2)在S断开和闭合时，电容器所带的电荷量各是多少？【答案】（1）8V ,1Ω （2）1.8×10﹣4C ,0 C【解析】【详解】（1）S 断开时有： E=I 1（R 2+R 3）+I 1r…① P 1=EI 1…②S 闭合时有：E=I 2（R 3+1212R R R R +）+I 2r…③ P 2=EI 2…④由①②③④可得：E=8V ；I 1=0.5A ；r=1Ω；I 2=1A （3）S 断开时有：U=I 1R 2得：Q 1=CU=30×10-6×0.5×12C=1.8×10-4C S 闭合，电容器两端的电势差为零，则有：Q 2=09．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求： （1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量； （3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J =【解析】 【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解． 【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s 感应电动势为：E 1=BL v 1 根据欧姆定律有：E 1=I (R MN + R PQ ) 根据P =I 2 R PQ 代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则 速度为：v 2＝at ＝6 m/s 感应电动势为：E 2＝BLv 2＝12 V 根据闭合电路欧姆定律：224MN PQE I A R R ==+安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得： F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s 因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比， 安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安 【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．10．麦克斯韦的电磁场理论告诉我们：变化的磁场产生感生电场，该感生电场是涡旋电场；变化的电场也可以产生感生磁场，该感生磁场是涡旋磁场．（1）如图所示，在半径为r 的虚线边界内有一垂直于纸面向里的匀强磁场，磁感应强度大小随时间的变化关系为B =kt （k >0且为常量）．将一半径也为r 的细金属圆环（图中未画出）与虚线边界同心放置．①求金属圆环内产生的感生电动势ε的大小．②变化的磁场产生的涡旋电场存在于磁场内外的广阔空间中，在与磁场垂直的平面内其电场线是一系列同心圆，如图中的实线所示，圆心与磁场区域的中心重合．在同一圆周上，涡旋电场的电场强度大小处处相等．使得金属圆环内产生感生电动势的非静电力是涡旋电场对自由电荷的作用力，这个力称为涡旋电场力，其与电场强度的关系和静电力与电场强度的关系相同．请推导金属圆环位置的涡旋电场的场强大小E 感．（2）如图所示，在半径为r 的虚线边界内有一垂直于纸面向里的匀强电场，电场强度大小随时间的变化关系为E =ρt （ρ>0且为常量）．①我们把穿过某个面的磁感线条数称为穿过此面的磁通量，同样地，我们可以把穿过某个面的电场线条数称为穿过此面的电通量．电场强度发生变化时，对应面积内的电通量也会发生变化，该变化的电场必然会产生磁场．小明同学猜想求解该磁场的磁感应强度B 感的方法可以类比（1）中求解E 感的方法．若小明同学的猜想成立，请推导B 感在距离电场中心为a （a <r ）处的表达式，并求出在距离电场中心2r和2r 处的磁感应强度的比值B 感1：B 感2．②小红同学对上问通过类比得到的B 感的表达式提出质疑，请你用学过的知识判断B 感的表达式是否正确，并给出合理的理由． 【答案】（1）①2k r π ②kr2；（2）①1:1②不正确. 【解析】 【分析】（1）①根据法拉第电磁感应定律求解金属圆环内产生的感生电动势ε的大小．②在金属圆环内，求解非静电力对带电量为-q 的自由电荷所做的功，求解电动势，从而求解感应电场强度；（2）①类比（1）中求解E 感的过程求解 两处的磁感应强度的比值；②通过量纲分析表达式的正误. 【详解】（1）①根据法拉第电磁感应定律得()2B S BS k r t t tεπ∆⋅∆Φ∆====∆∆∆ ②在金属圆环内，非静电力对带电量为-q 的自由电荷所做的功W 非=qE 感·2πr 根据电动势的定义W q非ε=解得感生电场的场强大小22krE r t π∆Φ==∆感 （2）①类比（1）中求解E 感的过程，在半径为R 处的磁感应强度为2eB R tπ∆Φ=∆感 在R=a 时，2e E a πΦ=，解得2aB ρ=感在R=2r 时， 212e rE π⎛⎫Φ= ⎪⎝⎭，解得14r B ρ=感 将R=2r 时， 22e E r πΦ=，解得24rB ρ=感所以1211B B =感感 ② 上问中通过类比得到的B 感的表达式不正确；因为通过量纲分析我们知道：用基本物理量的国际单位表示2eB R tπ∆Φ=∆感的导出单位为24kg m A s⋅⋅ ；又因为F B IL =，用基本物理量的国际单位表示F B IL =的导出单位为2kgA s ⋅．可见，通过类比得到的B 感的单位是不正确的，所以2e B R tπ∆Φ=∆感的表达式不正确． 【点睛】考查电磁学综合运用的内容，掌握法拉第电磁感应定律、电场强度和磁感应强度的应用，会用类比法解决问题以及用物理量的量纲判断表达式的正误．11．如图所示，两足够长的平行光滑的金属导轨相距为1m ，导轨平面与水平面的夹角θ=37°，其上端接一阻值为3Ω的灯泡D ．在虚线L 1、L 2间有一与导轨所在平面垂直的匀强磁场B ，且磁感应强度B=1T ，磁场区域的宽度为d=3.75m ，导体棒a 的质量m a =0.2kg 、电阻R a =3Ω；导体棒b 的质量m b =0.1kg 、电阻R b =6Ω，它们分别从图中M 、N 处同时由静止开始沿导轨向下滑动，b 恰能匀速穿过磁场区域，当b 刚穿出磁场时a 正好进入磁场．不计a 、b 之间的作用，g=10m/s 2，sin37°=0.6，cos37°=0.8．求：（1）b 棒进入磁场时的速度？（2）当a 棒进入磁场区域时，小灯泡的实际功率？（3）假设a 棒穿出磁场前已达到匀速运动状态，求a 棒通过磁场区域的过程中，回路所产生的总热量？【答案】（1）b 棒进入磁场时的速度为4.5m/s ； （2）当a 棒进入磁场区域时，小灯泡的实际功率为；（3）假设a 棒穿出磁场前已达到匀速运动状态，求a 棒通过磁场区域的过程中，回路所产生的总热量为3.4J【解析】试题分析：（1）设b棒进入磁场时速度V b，对b受力分析，由平衡条件列式即可求解；（2）b棒穿出磁场前，a棒一直匀加速下滑，根据牛顿第二定律求出下滑的加速度，根据运动学公式求出时间和a进入磁场时速度，进而求出a棒切割磁感线产生感应电动势，根据串并联电路的特点及P=求解灯泡功率；（3）由平衡条件求出最终匀速运动的速度，对a棒穿过磁场过程应用动能定理即可求解．解：（1）设b棒进入磁场时速度V b，对b受力分析，由平衡条件可得由电路等效可得出整个回路的等效电阻所以v b=4.5m/s（2）b棒穿出磁场前，a棒一直匀加速下滑，下滑的加速度a=gsinθ=6m/s2b棒通过磁场时间t=a进入磁场时速度v a=v b+at=9.5m/sa棒切割磁感线产生感应电动势E a=BLv a=9.5V灯泡实际功率P=（3）设a棒最终匀速运动速度为v′a，a受力分析，由平衡条件可得解得：v′a=6m/s对a棒穿过磁场过程应用动能定理﹣W安=3.4J由功能关系可知，电路中产生的热量Q=W安=3.4J答：（1）b棒进入磁场时的速度为4.5m/s；（2）当a棒进入磁场区域时，小灯泡的实际功率为；（3）假设a 棒穿出磁场前已达到匀速运动状态，求a 棒通过磁场区域的过程中，回路所产生的总热量为3.4J【点评】（1）解答这类问题的关键是通过受力分析，正确分析安培力的变化情况，找出最大速度的运动特征．（2）电磁感应与电路结合的题目，明确电路的结构解决问题．12．如图所示，两足够长平行光滑的金属导轨MN 、PQ 相距L ，导轨平面与水平面夹角为α，导轨电阻不计，磁感应强度为B 的匀强磁场垂直导轨平面斜向上，长为L 的金属棒ab 垂直于MN 、PQ 放置在导轨上，且始终与导轨接触良好，金属棒的质量为m 、电阻为R.两金属导轨的上端连接右侧电路，电路中R 2为一电阻箱，已知灯泡的电阻R L ＝4R ，定值电阻R 1＝2R ，调节电阻箱使R 2＝12R ，重力加速度为g ，闭合开关S ，现将金属棒由静止释放，求：(1)金属棒下滑的最大速度v m ；(2)当金属棒下滑距离为s 0时速度恰好达到最大，则金属棒由静止下滑2s 0的过程中，整个电路产生的电热；(3)改变电阻箱R 2的值，当R 2为何值时，金属棒达到匀速下滑时R 2消耗的功率最大．【答案】(1)226sin m mgR v B L α= (2)322204418sin 2sin m g R Q mgs B Lαα=- (3) 24R R =时，R 2消耗的功率最大． 【解析】试题分析：（1）当金属棒匀速下滑时速度最大，达到最大时有 mgsina ＝F 安① F 安＝BIL② I ＝③其中 R 总＝6R④联立①～④式得金属棒下滑的最大速度⑤（2）由动能定理W G －W 安＝mv m 2⑥ 由于W G =2mgs 0sinαW 安= Q 解得Q ＝2mgs 0sinα－mv m 2 将⑤代入上式可得也可用能量转化和守恒求解：再将⑤式代入上式得（3）因金属棒匀速下滑故mgsinα = BIL⑦P2=I22R2 ⑧联立得即当，即时，R2消耗的功率最大．考点：导体切割磁感线时的感应电动势、闭合电路欧姆定律、电磁感应中的能量转化．【名师点睛】略．13．如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R=4Ω的定值电阻，两导轨在同一平面内，质量为m=0.2kg，长为L=1.0m的导体棒ab垂直于导轨，使其从靠近电阻处由静止开始下滑，已知导体棒电阻为r=1Ω，整个装置处于垂直于导轨平面向上的匀强磁场中，导体棒下滑过程中加速度a与速度v的关系如图乙所示．求：（1）导轨平面与水平面间夹角θ（2）磁场的磁感应强度B；（3）若靠近电阻处到底端距离为S=7.5m，ab棒在下滑至底端前速度已达5m/s，求ab棒下滑到底端的整个过程中，电阻R上产生的焦耳热．【答案】（1）导轨平面与水平面间夹角θ为30°．（2）磁场的磁感应强度B为1T．（3）ab棒下滑到底端的整个过程中，电阻R上产生的焦耳热是4J．【点评】本题的解题关键是根据牛顿第二定律和安培力公式推导出安培力与速度的关系式，结合图象的信息求解相关量．【解析】试题分析：（1）设刚开始下滑时导体棒的加速度为a 1，则a 1=5得：（2）当导体棒的加速度为零时，开始做匀速运动，设匀速运动的速度为v 0，导体棒上的感应电动势为E ，电路中的电流为I ，由乙图知，匀速运动的速度v 0=5 此时，，，联立得：（4）设ab 棒下滑过程，产生的热量为Q ，电阻R 上产生的热量为Q R ，则，考点：本题考查电磁感应、能量守恒14．用质量为m 、总电阻为R 的导线做成边长为l 的正方形线框MNPQ ，并将其放在倾角为θ的平行绝缘导轨上，平行导轨的间距也为l ，如图所示，线框与导轨之间是光滑的，在导轨的下端有一宽度为l （即ab l =）、磁感应强度为B 的有界匀强磁场，磁场的边界'aa 、'bb 垂直于导轨，磁场的方向与线框平面垂直，线框从图示位置由静止释放，恰能匀速穿过磁场区域，重力加速度为g ，求：（1）线框通过磁场时的速度v ；（2）线框MN 边运动到'aa 的过程中通过线框导线横截面的电荷量q ； （3）通过磁场的过程中，线框中产生的热量Q 。

*作品编号：DG13485201600078972981* 创作者： 玫霸*第8章 稳恒磁场 习题及答案6. 如图所示，AB 、CD 为长直导线，C B为圆心在O 点的一段圆弧形导线，其半径为R 。

若通以电流I ，求O 点的磁感应强度。

解：O 点磁场由AB 、C B、CD 三部分电流产生，应用磁场叠加原理。

AB 在O 点产生的磁感应强度为01=BC B在O 点产生的磁感应强度大小为θπμR I B 402=RIR I 123400μππμ=⨯=，方向垂直纸面向里CD 在O 点产生的磁感应强度大小为)cos (cos 421003θθπμ-=r IB)180cos 150(cos 60cos 400︒︒-=R Iπμ)231(20-=R I πμ，方向垂直纸面向里 故 )6231(203210ππμ+-=++=R I B B B B ，方向垂直纸面向里 7. 如图所示，两根导线沿半径方向引向铁环上的A ，B 两点，并在很远处与电源相连。

已知圆环的粗细均匀，求环中心O 的磁感应强度。

解：圆心O 点磁场由直电流∞A 和∞B 及两段圆弧上电流1I 与2I 所产生，但∞A 和∞B 在O 点产生的磁场为零。

且θπθ-==21221R R I I 电阻电阻 1I 产生的磁感应强度大小为）（θππμ-=24101RI B ，方向垂直纸面向外2I 产生的磁感应强度大小为θπμRIB 4202=，方向垂直纸面向里 所以， 1)2(2121=-=θθπI I B B 环中心O 的磁感应强度为0210=+=B B B8. 如图所示，一无限长载流平板宽度为a ，沿长度方向通过均匀电流I ，求与平板共面且距平板一边为b 的任意点P 的磁感应强度。

解：将载流平板看成许多无限长的载流直导线，应用叠加原理求解。

以P 点为坐标原点，垂直载流平板向左为x 轴正方向建立坐标系。

在载流平板上取dx aIdI =，dI 在P 点产生的磁感应强度大小为 x dI dB πμ20=dx axIπμ20=，方向垂直纸面向里P 点的磁感应强度大小为⎰⎰+==a b b x dx a I dB B πμ20bab a I +=ln 20πμ 方向垂直纸面向里。

第十一章 稳恒电流和稳恒磁场一 选择题1. 两根截面大小相同的直铁丝和直铜丝串联后接入一直流电路，铁丝和铜丝内的电流密度和电场强度分别为J 1，E 1和J 2，E 2，则：（ ）A. J 1=J 2，E 1=E 2B. J 1>J 2，E 1=E 2C. J 1=J 2，E 1<E 2D. J 1=J 2，E 1>E 2解：直铁丝和直铜丝串联，所以两者电流强度相等21I I =，由⎰⎰⋅=S J d I ，两者截面积相等，则21J J =,因为E J γ=，又铜铁γγ<，则E 1>E 2所以选（D ）2. 如图所示的电路中，R L 为可变电阻，当R L为何值时R L 将有最大功率消耗：( )A. 18ΩB. 6ΩC. 4ΩD. 12Ω 解：LLR R R +=1212ab ，LLR R R R U 3122006ab ab ab+=+⋅=∴ε22ab 31240000)R (R R U P L L L L +==，求0d d =LLR P ，可得当Ω=4L R 时将有最大功率消耗。

所以选（C ）3. 边长为l 的正方形线圈中通有电流I ，此线圈在A 点（见图）产生的磁感应强度B 的大小为（ ）A.l I μπ420 B. lIμπ20L选择题2图选择题3图C .lIμπ20 D. 0 解：设线圈四个端点为ABCD ，则AB 、AD 线段在A 点产生的磁感应强度为零，BC 、CD 在A 点产生的磁感应强度由)cos (cos π4210θθμ-=dIB ，可得 lI lIB BC π82)2πcos 4π(cosπ400μμ=-=，方向垂直纸面向里 lI lIB CD π82)2πcos 4π(cosπ400μμ=-=，方向垂直纸面向里 合磁感应强度 lIB B B CD BC π420μ=+= 所以选（A ）4. 如图所示，有两根载有相同电流的无限长直导线，分别通过x 1=1、x 2=3的点，且平行于y 轴，则磁感应强度B 等于零的地方是：( )A. x =2的直线上B. 在x >2的区域C. 在x <1的区域D. 不在x 、y 平面上 解：本题选（A ）5. 图中，六根无限长导线互相绝缘，通过电流均为I ，区域Ⅰ、Ⅱ、Ⅲ、Ⅳ均为相等的正方形，哪一个区域指向纸内的磁通量最大( )A. Ⅰ区域B. Ⅱ区域 C ．Ⅲ区域 D ．Ⅳ区域 E ．最大不止一个选择题4图Ⅰ Ⅱ Ⅲ Ⅳ选择题5图解：本题选（B ）6. 如图，在一圆形电流I 所在的平面内，选取一个同心圆形闭合回路L ，则由安培环路定理可知：（ ）A. ∮L B d l =0，且环路上任意一点B =0B. ∮L B d l =0，且环路上任意一点B ≠0C. ∮L B d l ≠0，且环路上任意一点B ≠0D. ∮L B d l ≠0，且环路上任意一点B =常量 解：本题选（B ）7. 无限长直圆柱体，半径为R ，沿轴向均匀流有电流，设圆柱体内（r <R ）的磁感应强度为B i ，圆柱体外（r >R ）的磁感应强度为B e ，则有：（ ）A. B t 、B e 均与r 成正比B. B i 、B e 均与r 成反比C. B i 与r 成反比，B e 与r 成正比D. B i 与r 成正比，B e 与r 成反比 解：导体横截面上的电流密度2πRI J =，以圆柱体轴线为圆心，半径为r的同心圆作为安培环路，当r <R ，20ππ2r J r B i ⋅=⋅μ，20π2RIrB i μ=r <R ，I r B e ⋅=⋅0π2μ， rIB e π20μ=所以选（D ）8. 有三个质量相同的质点a 、b 、c ，带有等量的正电荷，它们从相同的高度自由下落，在下落过程中带电质点b 、c 分别进入如图所示的匀强电场与匀强磁B× ×× ×Eabc选择题8图选择题6图I场中，设它们落到同一水平面的动能分别为E a 、E b 、E c ，则（ ）A. E a <E b =E cB. E a =E b =E cC. E b >E a =E cD. E b >E c >E a解：由于洛伦兹力不做功，当它们落到同一水平面上时，对a 、c 只有重力做功， 则E a =E c ，在此过程中，对b 不仅有重力做功，电场力也要做正功，所以E b >E a =E c所以选（C ）9. 图为四个带电粒子在O 点沿相同方向垂直于磁力线射入均匀磁场后的偏转轨迹的照片，磁场方向垂直纸面向外，四个粒子的质量相等，电量大小也相等，则其中动能最大的带负电的粒子的轨迹是：( )A. OaB. ObC. Oc D . Od解：根据B F ⨯=v q ，从图示位置出发，带负电粒子要向下偏转，所以只有Oc 、Od 满足条件，又带电粒子偏转半径Bq m R v=，22k 22qB m E R =∴，质量相同、带电量也相等的粒子，动能大的偏转半径大，所以选Oc 轨迹所以选（C ）10. 如图，一矩形样品，放在一均匀磁场中，当样品中的电流I 沿X 轴正向流过时，实验测得样品A 、A两侧的电势差V A V A >0，设此样品的载流子带负电荷，选择题9图cdbaBO• 选择题10图IYOA’ A Z则磁场方向为：（ ）A ． 沿X 轴正方向B ．沿X 轴负方向C ．沿Z 轴正方向D ．沿Z 轴负方向 解：本题选（C ）11. 长直电流I 2与圆形电流I 1共面，并与其一直径相重合如图（但两者间绝缘），设长直电流不动，则圆形电流将：（ ）A. 绕I 2旋转B. 向左运动C. 向右运动D. 向上运动E. 不动解：圆形电流左半圆和右半圆受到长直电流安培力的方向均向右，所以圆形电流将向右运动所以选（C ）二 填空题1. 成直角的无限长直导线，流有电流I =10A ，在直角决定的平面内，距两段导线的距离都是a =20cm 处的磁感应强度B = 。

第七章稳恒电流1、在磁感强度为B的均匀磁场中作一半径为r 的半球面S ，S 边线所在平面的法线方向单位矢量n与B 的夹角为α ，则通过半球面S 的磁通量(取弯面向外为正)为 (A) πr 2B ． . (B) 2 πr 2B ． (C) -πr 2B sin α． (D) -πr 2B cos α．2、磁场由沿空心长圆筒形导体的均匀分布的电流产生，圆筒半径为R ，x 坐标轴垂直圆筒轴线，原点在中心轴线上．图(A)～(E)哪一条曲线表示B －x 的关系？［ ］3、如图，两根直导线ab 和cd 沿半径方向被接到一个截面处处相等的铁环上，稳恒电流I 从a 端流入而从d 端流出，则磁感强度B沿图中闭合路径L 的积分⎰⋅LlB d 等于(A) I 0μ． (B)I 031μ． (C) 4/0I μ． (D) 3/20I μ．4、如图，在一固定的载流大平板附近有一载流小线框能自由转动或平动．线框平面与大平板垂直．大平板的电流与线框中电流方向如图所示，则通电线框的运动情况对着从大平板看是： (A) 靠近大平板． (B) 顺时针转动． (C) 逆时针转动． (D) 离开大平板向外运动．5、在一根通有电流I 的长直导线旁，与之共面地放着一个长、宽各为a 和b 的矩形线框，线框的长边与载流长直导线平行，且二者相距为b ，如图所示．在此情形中，线框内的磁通量Φ =______________．n B α SOB x O R (A) BxO R (B)Bx O R (D) Bx O R (C)BxO R (E)x 电流 圆筒II ab c d 120°I 1I 2b baI6、如图所示，在真空中有一半圆形闭合线圈，半径为a ，流过稳恒电流I ，则圆心O 处的电流元l I d 所受的安培力Fd 的大小为____，方向________．7、有一根质量为m ，长为l 的直导线，放在磁感强度为 B的均匀磁场中B 的方向在水平面内，导线中电流方向如图所示，当导线所受磁力与重力平衡时，导线中电流I =___________________．8、如图所示，一无限长载流平板宽度为a ，线电流密度(即沿x 方向单位长度上的电流)为δ ，求与平板共面且距平板一边为b 的任意点P 的磁感强度．9、一根同轴线由半径为R 1的长导线和套在它外面的内半径为R 2、外半径为R 3的同轴导体圆筒组成．中间充满磁导率为μ的各向同性均匀非铁磁绝缘材料，如图．传导电流I 沿导线向上流去，由圆筒向下流回，在它们的截面上电流都是均匀分布的．求同轴线内外的磁感强度大小B 的分布．答案： 一 选择题1、D2、A3、D4、B5、2ln 20πIaμ6、a l I 4/d 20μ 垂直电流元背向半圆弧(即向左)7、)/(lB mgIlI dIBI8、解：利用无限长载流直导线的公式求解． (1) 取离P 点为x 宽度为d x 的无限长载流细条，它的电流x i d d δ=(2) 这载流长条在P 点产生的磁感应强度 x i B π=2d d 0μxxπ=2d 0δμ 方向垂直纸面向里． (3) 所有载流长条在P 点产生的磁感强度的方向都相同，所以载流平板在P 点产生的磁感强度==⎰B B d ⎰+πba bxdx x20δμb b a x +π=ln 20δμ 方向垂直纸面向里．9、解：由安培环路定理： ∑⎰⋅=i I l Hd 0< r <R 1区域： 212/2R Ir rH =π 212R Ir H π=， 2102R Ir B π=μR 1< r <R 2区域： I rH =π2r I H π=2， rIB π=2μR 2< r <R 3区域： )()(22223222R R R r I I rH ---=π )1(22223222R R R r r IH ---π= )1(2222322200R R R r r IH B ---π==μμ r >R 3区域： H = 0，B = 0x d x PO x党的十九届四中全会精神解读1.《中共中央关于坚持和完善中国特色社会主义制度、推进国家治理体系和治理能力现代化若干重大问题的决定》提出，到（），各方面制度更加完善，基本实现国家治理体系和治理能力现代化。

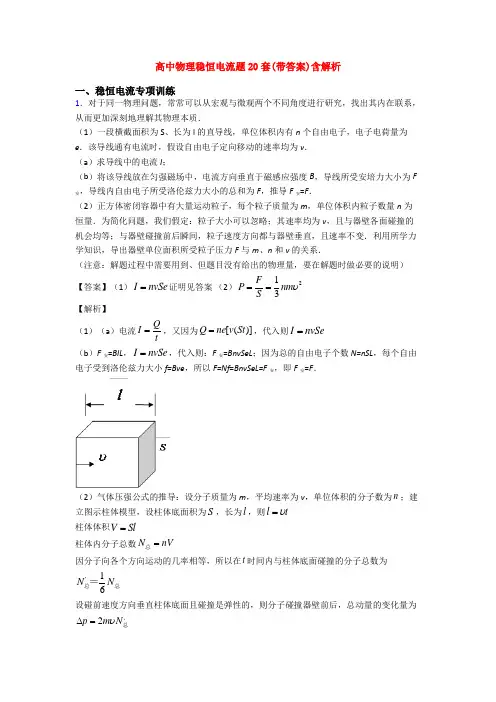

高中物理稳恒电流题20套(带答案)含解析一、稳恒电流专项训练1．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ． （a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明） 【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】 （1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．2．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为 mm ．（2）用下列器材装成描绘电阻0R 伏安特性曲线的电路，请将实物图连线成为实验电路． 微安表μA （量程200μA ，内阻约200Ω）； 电压表V （量程3V ，内阻约10Ω）； 电阻0R （阻值约20 kΩ）；滑动变阻器R （最大阻值50Ω，额定电流1 A ）； 电池组E （电动势3V ，内阻不计）；开关S 及导线若干．【答案】（1）1.880（1.878～1.882均正确） （2）【解析】（1）首先读出固定刻度1.5 mm再读出可动刻度38. 0×0. 01 mm="0.380" mm 金属丝直径为（1.5＋0.380) mm="1.880" mm ．（注意半刻度线是否漏出；可动刻度需要估读）（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电路．由于0VA 0100,0.5R R R R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．3．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W【点睛】部分电路欧姆定律U=IR和闭合电路欧姆定律E=U+Ir是电路的重点，也是考试的热点，要熟练掌握．4．超导现象是20世纪人类重大发现之一，日前我国己研制出世界传输电流最大的高温超导电缆并成功示范运行．（l）超导体在温度特别低时电阻可以降到几乎为零，这种性质可以通过实验研究．将一个闭合超导金属圈环水平放置在匀强磁场中，磁感线垂直于圈环平面向上，逐渐降低温度使环发生由正常态到超导态的转变后突然撤去磁场，若此后环中的电流不随时间变化．则表明其电阻为零．请指出自上往下看环中电流方向，并说明理由．（2）为探究该圆环在超导状态的电阻率上限ρ，研究人员测得撤去磁场后环中电流为I，并经一年以上的时间t未检测出电流变化．实际上仪器只能检测出大于△I的电流变化，其中△I＜＜I，当电流的变化小于△I时，仪器检测不出电流的变化，研究人员便认为电流没有变化．设环的横截面积为S，环中定向移动电子的平均速率为v，电子质量为m、电荷量为e．试用上述给出的各物理量，推导出ρ的表达式．（3）若仍使用上述测量仪器，实验持续时间依旧为t．为使实验获得的该圆环在超导状态的电阻率上限ρ的准确程度更高，请提出你的建议，并简要说明实现方法．【答案】（1）见解析（2）（3）见解析【解析】（1）逆时针方向。

衡水学院理工科专业《大学物理B 》稳恒磁场习题解答 【1 】一.填空题（每空1分）1.电流密度矢量的界说式为：dIj n dS ⊥=,单位是：安培每平方米（A/m2）. 2.真空中有一载有稳恒电流I 的细线圈,则经由过程包抄该线圈的关闭曲面S 的磁通量=0 ．若经由过程S 面上某面元d S 的元磁通为d,而线圈中的电流增长为2I 时,经由过程统一面元的元磁通为d ＇,则d ∶d ＇=1:2 .3.一曲折的载流导线在统一平面内,外形如图1(O 点是半径为R1和R2的两个半圆弧的配合圆心,电流自无限远来到无限远去),则O 点磁感强度的大小是2020100444R IR IR IB πμμμ-+=.4.一磁场的磁感强度为k c j b i a B++= (SI),则经由过程一半径为R,启齿向z 轴正偏向的半球壳概况的磁通量的大小为πR2cWb. 5.如图2所示通有电流I 的两根长直导线旁绕有三种环路;在每种情形下,等于： 对环路a ：d B ⋅⎰=____μ0I__;对环路b ：d B ⋅⎰=___0____; 对环路c ：d B ⋅⎰=__2μ0I__.6.两个带电粒子,以雷同的速度垂直磁感线飞入匀强磁场,它们的质量之比是1∶4,电荷之比是1∶2,它们所受的磁场力之比是___1∶2__,活动轨迹半径之比是_____1∶2_____. 二.单项选择题（每小题2分）（ B ）1.平均磁场的磁感强度B 垂直于半径为r 的圆面．今以该圆周为边线,作一半球面S,则经由过程S 面的磁通量的大小为（ C ）2.有一个圆形回路1及一个正方形回路2,圆直径和正方形的边长相等,二者中通有大小相等的电流,它们在各自中间产生的磁感强度的大小之比B1 / B2为（D ）3.如图3所示,电流从a 点分两路经由过程对称的圆环形分路,会合于b 点．若ca.bd 都沿环的径向,则在环形分路的环心处的磁感强度A. 偏向垂直环形分路地点平面且指向纸内B. 偏向垂直环形分路地点平面且指向纸外C ．偏向在环形分路地点平面内,且指向aD ．为零（ D ）4.在真空中有一根半径为R 的半圆形细导线流过的电流为I,则圆心处的磁感强度为 A.R 140πμ B. R120πμ C ．0D ．R 140μ （ C ）5.如图4,边长为a 的正方形的四个角上固定有四个电荷均为q 的点电荷．此正方形以角速度绕AC 轴扭转时,在中间O 点产生的磁感强度大小为B1;此正方形同样以角速度绕过O 点垂直于正方形平面的轴扭转时,在O 点产生的磁感强度的大小为B2,则B1与B2间的关系为A. B1= B2B. B1= 2B2C ．B1=21B2D ．B1= B2 /4O IR 1 R 2图1b⊗ ⊙ cI I c a图2c I db a图3A CqqqqO图4（B ）6.有一半径为R 的单匝圆线圈,通以电流I,若将该导线弯成匝数N = 2的平面圆线圈,导线长度不变,并通以同样的电流,则线圈中间的磁感强度和线圈的磁矩分离是本来的 (A) 4倍和1/8． (B) 4倍和1/2． (C) 2倍和1/4．(D) 2倍和1/2． 三.断定题（每小题1分,请在括号里打上√或×）（ × ）1.电源的电动势是将负电荷从电源的负极经由过程电源内部移到电源正极时,非静电力作的功. （ √ ）2.磁通量m SB dS φ=⋅⎰的单位为韦伯.（ × ）3.电流产生的磁场和磁铁产生的磁场性质是有区此外. （ × ）4.电动势用正.负来暗示偏向,它是矢量.（ √ ）5.磁场是一种特别形态的物资,具有能量.动量和电磁质量等物资的根本属性. （ × ）6.知足0m SB dS φ=⋅=⎰的面积上的磁感应强度都为零.四.简答题（每小题5分）1.在统一磁感应线上,各点B 的数值是否都相等？为何不把感化于活动电荷的磁力偏向界说为磁感应强度B的偏向？答：在统一磁感应线上,各点B 数值一般不相等.（2分）因为磁场感化于活动电荷的磁力偏向不但与磁感应强度B 的偏向有关,并且与电荷速度偏向有关,即磁力偏向其实不是独一由磁场决议的,所以不把磁力偏向界说为B 的偏向.（3分）2.写出法拉第电磁感应定律的数学表达式,解释该表达式的物理意义. 答：法拉第电磁感应定律的数学表达式r lS BE dl dS t∂⋅=-⋅∂⎰⎰（2分） 物理意义：（1）感生电场是由变更的磁场激发的;（1分）（2）感生电场r E 与Bt∂∂组成左手螺旋关系;（1分）（3）右侧的积分面积S 为左侧积分路径L 包抄的面积.（1分）五.盘算题（每题10分,写出公式.代入数值.盘算成果.）1.如图5所示,AB.CD 为长直导线,BC 为圆心在O 点的一段圆弧形导线,其半径为R.若通以电流I,求O 点的磁感应强度. 解：如图所示,O 点磁场由AB .C B.CD 三部分电流产生．个中AB 产生01=B（1分）CD 产生RIB 1202μ=,（2分）偏向垂直向里（1分）CD 段产生)231(2)60sin 90(sin 24003-πμ=-πμ=︒︒R I R I B ,（2分）偏向⊥向里（1分）∴)6231(203210ππμ+-=++=R I B B B B ,（2分）偏向⊥向里．（1分） 2.如图6所示.半径为R 的平均带电圆盘,面电荷密度为σ.当盘以角速度ω绕个中间轴OO '扭转时,求盘心O 点的B 值.解法一：当带电盘绕O 轴迁移转变时,电荷在活动,因而产生磁场.可将圆盘算作很多齐心圆环的组合,而每一个带电圆环迁移转变时相当图5于一圆电流.以O 为圆心,r 为半径,宽为dr 的圆环,此环上电量rdr ds dq πσσ2⋅==（2分）此环迁移转变时,其等效电流rdr dq dI ωσπω=⋅=2（3分） 此电流在环心O 处产生的磁感应强度大小2200drrdIdB ωσμμ==（2分）其偏向沿轴线,是以全部圆盘在盘心O 处产生的磁感应强度大小是R dr dBB Rωσμωσμ0002121==⎰⎰（3分） 解法二：依据活动电荷的磁场公式304r rv q B ⨯=πμ,（2分）求解,在圆盘上取一半径为r,宽为dr 的圆环,电量rdr dq πσ2=,ωr v =（2分）dr rdr r r dq r dB 22440020σωμπσπωμπωμ=⋅==（3分）偏向垂直于盘面向上,同样RqRdr dB B Rπωμωσμσωμ2220000====⎰⎰（3分） 3.图7所示,在一长直载流导线旁有一长为L 导线ab,其上载电流分离为I1和I2,a 端到直导线距离为d 求当导线ab 与长直导线垂直,求ab 受力.解：取如图8所示坐标系直导线在距其为x 处,产生的磁场xI B πμ210=（2分） 其偏向垂直低面向里,电流之I2dx 受安培力大小为dx xI I Bdx I df πμ22102==（3分） df 偏向垂直向上,且各电流之受力偏向雷同,（2分）故,ab 受力为012012ln22d L LdI I I I d Lf df dx x dμμππ++===⎰⎰（3分） 4.一长直导线通有电流120A I =,旁边放一导线ab,个中通有电流210A I =,且两者共面,如图8所示.求导线ab 所受感化力对O 点的力矩.解：如图9所示,在ab 上取r d ,它受力ab F ⊥d 向上,（2分）大小为rI rI F πμ2d d 102=（2分） F d 对O 点力矩F r M⨯=d （2分）图6I 1I2dL图7Md 偏向垂直纸面向外,大小为r I I F r M d 2d d 210πμ==（2分） ⎰⎰-⨯===ba bar II M M 6210106.3d 2d πμm N ⋅（2分）5.两平行长直导线相距d=40cm,每根导线载有I1=I2=20A 如图10所示.求： ⑴两导线地点平面内与该两导线等距的一点A 处的磁感应强度; ⑵经由过程图中斜线所示面积的磁通量.(r1=r3=10cm,l=25cm)解: （1）图中的A 点的磁场122222O O A I I B d d μμππ=+⎛⎫⎛⎫ ⎪ ⎪⎝⎭⎝⎭()512124010O O OI I I I T d d dμμμπππ-=+=+=⨯（4分） （2）在正方形中距中间x 处,取一窄条ds ldx =,则经由过程ds 的磁通量m d B ldx φ=()1222O O I I ldxx d z μμππ⎛⎫=+ ⎪ ⎪-⎝⎭ 122O l I I dx x d x μπ⎛⎫=+ ⎪-⎝⎭（3分）31122d r O m m r l I I d dx x d x μφφπ-⎛⎫==+ ⎪-⎝⎭⎰⎰311213ln ln 2O l d r d r I I r r μπ⎛⎫--=+ ⎪⎝⎭ ()121ln 2O l d n I I r μπ⎛⎫-=+ ⎪⎝⎭6111ln 2.210O l d r I wb r μπ--==⨯（3分） 6.已知磁感应强度B=2.0Wb ·m －2的平均磁场, 偏向沿X 轴正偏向,如图11所示,试求：（1） 经由过程abcd 面的磁通量; （2） 经由过程图中befc 面的磁通量; （3）经由过程图中aefd 面的磁通量. 解:（1）经由过程abcd 面的磁通量mabcd abcd B S φ= 2.00.40.3=⨯⨯ 0.24wb =（4分）（2）经由过程ebfc 面的磁通量,因为B 线擦过此面 故0mbdfc φ=（3分）（3）经由过程aefd 面的磁通量图110.24 maefd mabcd wbφφ==（3分）。

第14章 稳恒电流的磁场 参考答案一、选择题1(B)，2(A)，3(D)，4(C)，5(B)，6(D)，7(B)，8(C)，9(D)，10(A) 二、填空题(1). 最大磁力矩，磁矩 ; (2). πR 2c ； (3). )4/(0a I μ； (4).RIπ40μ ；(5). μ0i ，沿轴线方向朝右. ； (6). )2/(210R rI πμ， 0 ; (7). 4 ; (8).B I R2，沿y 轴正向； (9). ωλB R 3π，在图面中向上； (10). 正，负.三 计算题1. 将通有电流I 的导线在同一平面内弯成如图所示的形状，求D 点的磁感强度B的大小．解：其中3/4圆环在D 处的场 )8/(301a I B μ=AB 段在D 处的磁感强度 )221()]4/([02⋅π=b I B μBC 段在D 处的磁感强度)221()]4/([03⋅π=b I B μ1B、2B 、3B 方向相同，可知D 处总的B 为)223(40baI B +ππ=μ2. 半径为R 的导体球壳表面流有沿同一绕向均匀分布的面电流，通过垂直于电流方向的每单位长度的电流为K ．求球心处的磁感强度大小．解：如图θd d d KR s K I ==2/32220])cos ()sin [(2)sin (d d θθθμR R R I B +=32302d sin R KR θθμ=θθμd sin 2120K =⎰π=020d sin 21θθμK B ⎰π-=00d )2cos 1(41θθμK π=K 041μ3. 如图两共轴线圈，半径分别为R 1、R 2，电流为I 1、I 2．电流的方向相反，求轴线上相距中点O 为x 处的P 点的磁感强度． 解：取x 轴向右，那么有2/322112101])([2x b R I R B ++=μ 沿x 轴正方向 2/322222202])([2x b R I R B -+=μ 沿x 轴负方向21B B B -=[2μ=2/32211210])([x b R I R ++μ]])([2/32222220x b R I R -+-μ若B > 0，则B方向为沿x 轴正方向．若B < 0，则B的方向为沿x 轴负方向．4．一无限长圆柱形铜导体(磁导率μ0)，半径为R ，通有均匀分布的电流I ．今取一矩形平面S (长为1 m ，宽为2 R )，位置如右图中画斜线部分所示，求通过该矩形平面的磁通量．解：在圆柱体内部与导体中心轴线相距为r 处的磁感强度的大小，由安培环路定 律可得： )(220R r rRIB ≤π=μ因而，穿过导体内画斜线部分平面的磁通Φ1为⎰⎰⋅==S B S B d d 1 Φr r RI Rd 2020⎰π=μπ=40Iμ在圆形导体外，与导体中心轴线相距r 处的磁感强度大小为)(20R r rIB >π=μ因而，穿过导体外画斜线部分平面的磁通Φ2为⎰⋅=S Bd 2Φr r I R Rd 220⎰π=μ2ln 20π=I μ穿过整个矩形平面的磁通量 21ΦΦΦ+=π=40I μ2ln 20π+I μ5. 一半径为 4.0 cm 的圆环放在磁场中，磁场的方向对环而言是对称发散的，如图所示．圆环所在处的磁感强度的大小为0.10 T ，磁场的方向与环面法向成60°角．求当圆环中通有电流I =15.8 A 时，圆环所受磁力的大小和方向．1 m解：将电流元I d l 处的B分解为平行线圈平面的B 1和垂直线圈平面的B 2两分量，则 ︒=60sin 1B B ； ︒=60cos 2B B分别讨论线圈在B 1磁场和B 2磁场中所受的合力F 1与F 2．电流元受B 1的作用力l IB lB I F d 60sin 90sin d d 11︒=︒=方向平行圆环轴线．因为线圈上每一电流元受力方向相同，所以合力⎰=11d F F ⎰π︒=Rl IB 20d 60sin R IB π⋅︒=260sin = 0.34 N ，方向垂直环面向上．电流元受B 2的作用力l IB lB I F d 60cos 90sin d d 22︒=︒= 方向指向线圈平面中心． 由于轴对称，d F 2对整个线圈的合力为零，即02=F ． 所以圆环所受合力 34.01==F FN ， 方向垂直环面向上．6. 如图所示线框，铜线横截面积S = 2.0 mm 2，其中OA 和DO ＇两段保持水平不动，ABCD 段是边长为a 的正方形的三边，它可绕OO ＇轴无摩擦转动．整个导线放在匀强磁场B中，B 的方向竖直向上．已知铜的密度ρ = 8.9×103 kg/m 3，当铜线中的电流I =10 A 时，导线处于平衡状态，AB段和CD 段与竖直方向的夹角α =15°．求磁感强度B的大小．解：在平衡的情况下，必须满足线框的重力矩与线框所受的磁力矩平衡(对OO ＇轴而言)． 重力矩 αραρs i n s i n 2121gSa a a gS a M +⋅=αρsin 22g Sa =B 2d l磁力矩ααcos )21sin(222B Ia BIa M =-π=平衡时 21M M = 所以 αρsin 22g Sa αcos 2B Ia = 31035.9/tg 2-⨯≈=I g S B αρT7. 半径为R 的半圆线圈ACD 通有电流I 2，置于电流为I 1的无限长直线电流的磁场中，直线电流I 1恰过半圆的直径，两导线相互绝缘．求半圆线圈受到长直线电流I 1的磁力．解：长直导线在周围空间产生的磁场分布为 )2/(10r I B π=μ取xOy 坐标系如图，则在半圆线圈所在处各点产生的磁感强度大小为：θμsin 210R I B π=， 方向垂直纸面向里，式中θ 为场点至圆心的联线与y 轴的夹角．半圆线圈上d l 段线电流所受的力为：l B I B l I F d d d 22=⨯= θθμd sin 2210R R I I π=θsin d d F F y =． 根据对称性知： F y =0d =⎰y F θcos d d F F x = ，⎰π=0x x dF F ππ=2210I I μ2210I I μ=∴半圆线圈受I 1的磁力的大小为： 2210I I F μ=，方向：垂直I 1向右．I 2I 1A DC8. 如图所示．一块半导体样品的体积为a ×b ×c ．沿c 方向有电流I ，沿厚度a 边方向加有均匀外磁场B (B的方向和样品中电流密度方向垂直)．实验得出的数据为 a ＝0.10 cm 、b ＝0.35 cm 、c ＝1.0 cm 、I ＝1.0 mA 、B ＝3.0×10-1 T ，沿b 边两侧的电势差U ＝6.65 mV ，上表面电势高．(1) 问这半导体是p 型(正电荷导电)还是n 型(负电荷导电)？(2) 求载流子浓度n 0 (即单位体积内参加导电的带电粒子数)．解：(1) 根椐洛伦兹力公式：若为正电荷导电，则正电荷堆积在上表面，霍耳电场的方向由上指向下，故上表面电势高，可知是p 型半导体。

高考物理稳恒电流解题技巧及练习题含解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数100n =，穿过每匝线圈的磁通量ϕ随时间按正弦规律变化，如图所示，发电机内阻 5.0r =Ω，外电路电阻95R =Ω，已知感应电动势的最大值m m E n ω=Φ，其中m Φ为穿过每匝线圈磁通量的最大值，求串联在外电路的交流电流表（内阻不计）的读数。

第十章 稳恒电流的磁场1、四条相互平行的无限长直载流导线，电流强度均为I ，如图放置，若正方形每边长为2a ，求正方形中心O 点的磁感应强度的大小和方向。

解：43210B B B B B r r r r r +++=无限长载流直导线产生的磁感应强度 rI2B 0πμ=由图中的矢量分析可得a 2I a 2I22B B 0042πμ=πμ=+a I45cos a2I 2B 0000πμ=⋅πμ= 方向水平向左2、把一根无限长直导线弯成图 (a)、(b) 所示形状，通以电流I ，分别求出O 点的磁感应强度B 的大小和方向。

解：（a ）（b ）均可看成由两个半无限长载流直导线1、3和圆弧2组成，且磁感应强度在O 点的方向相同 （a ）方向垂直纸面向外。

)38(R16I43R 4I R 4I R 4I B 00000π+πμ=π⋅πμ+πμ+πμ=（b ）由于O 点在电流1、3的延长线上，所以0B B 31==r r方向垂直纸面向外。

R8I323R I 4B B 0020μ=π⋅πμ==14（a ） I（b ）3、真空中有一边长为l 的正三角形导体框架，另有互相平行并与三角形的bc 边平行的长直导线1和2分别在a 点和b 点与三角形导体框架相连 (如图) 。

已知直导线中的电流为I ，求正三角形中心点O 处的磁感应强度B 。

解：三角形高为 l l360sin h .0==4 它在 θθπμ=θ=d sin R 2Isin dB dB 20x θθπμ−=θ−=d cos R2I cos dB dB 20yRI d sin R2I dB B 20200x x πμ=∫θθπμ∫==π0d cos R2I dB B 020y y =∫∫θθπμ−==π)T (1037.6100.10.5104RI B B 522720x P −−−×=××π××π=πμ==∴轴正方向。

高中物理稳恒电流题20套(带答案)含解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．3．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．4．如图所示，已知电源电动势E=20V ，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L 和内阻R D =1Ω的小型直流电动机D 都恰能正常工作.试求：（1）流过灯泡的电流 （2）固定电阻的发热功率 （3）电动机输出的机械功率 【答案】（1）2A （2）7V （3）12W 【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U 和额定功率P 的数值 可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

r习题三一、选择题1．如图3-1所示，两根长直载流导线垂直纸面放置，电流I 1 =1A ，方向垂直纸面向外；电流I 2 =2A ，方向垂直纸面向内，则P 点的磁感应强度B 的方向与x 轴的夹角为[ ]（A ）30˚； （B ）60˚； （C ）120˚； （D ）210˚。

答案：A解：如图，电流I 1，I 2在P 点产生的磁场大小分别为1212,222I IB B d d ππ==，又由题意知12B B =；再由图中几何关系容易得出，B 与x 轴的夹角为30º。

2．如图3-2所示，一半径为R 的载流圆柱体，电流I 均匀流过截面。

设柱体内（r < R ）的磁感应强度为B 1，柱体外（r > R ）的磁感应强度为B 2，则 [ ]（A ）B 1、B 2都与r 成正比； （B ）B 1、B 2都与r 成反比；（C ）B 1与r 成反比，B 2与r 成正比； （D ）B 1与r 成正比，B 2与r 成反比。

答案：D解：无限长均匀载流圆柱体，其内部磁场与截面半径成正比，而外部场等效于电流集中于其轴线上的直线电流磁场，所以外部磁场与半径成反比。

3．关于稳恒电流磁场的磁场强度H ，下列几种说法中正确的是 [ ] （A ）H 仅与传导电流有关。

（B ）若闭合曲线内没有包围传导电流，则曲线上各点的H 必为零。

（C ）若闭合曲线上各点H 均为零，则该曲线所包围传导电流的代数和为零。

（D ）以闭合曲线Ｌ为边缘的任意曲面的H 通量均相等。

答案：C解：若闭合曲线上各点H 均为零，则沿着闭合曲线H环流也为零，根据安培环路定理，则该曲线所包围传导电流的代数和为零。

4．一无限长直圆筒，半径为R ，表面带有一层均匀电荷，面密度为σ，在外力矩的作用下，这圆筒从t=0时刻开始以匀角加速度α绕轴转动，在t 时刻圆筒内离轴为r 处的磁感应强度B 的大小为 []图2I 1I（A ）0； （B ）0R t μσα； （C ）0R t r μσα； （D ）0rt Rμσα。

稳恒磁场练习题及答案一、 选择题1、在一个平面内，有两条垂直交叉但相互绝缘的导线，流过每条导线的电流相等，方向如图所示。

问哪个区域中有些点的磁感应强度可能为零 （ D ） （A ）仅在象限1 （B ）仅在象限2（C ）仅在象限1、3 （D ）仅在象限2、42、关于洛仑兹力，下列说法错误的是：（ D ） （A ）带电粒子在磁场中运动，不一定受洛仑兹力 （B ）洛仑兹力不做功（C ）洛仑兹力只改变粒子运动方向（D ）当磁场方向与粒子运动方向一致时，洛仑兹力对粒子作正功 3、一电量为q 的粒子在匀强磁场中运动，下面哪种说法是正确的：（ B ） （A ）只要速度大小相同，粒子所受的洛仑兹力就相同（B ）在速度不变的前提下，若电荷电量q 变为-q ，则粒子受力方向相反，数值不变 （C ）粒子进入磁场后，其动量和动能都不改变（D ）洛仑兹力与速度方向垂直，所以带电粒子运动的轨迹一定是圆4、由磁场的高斯定理可知 （D ）（A ）穿入闭合曲面的磁感应线条数必然多于穿出的磁感应线条数； （B ）穿入闭合曲面的磁感应线条数必然少于穿出的磁感应线条数； （C ）一根磁感应线可以始于闭合曲面外，终止在闭合曲面内； （D ）一根磁感应线可以完全处于闭合曲面内。

5、对于某一回路L ，安培环路积分等于零，则可以断定（D ）(A) 回路L 内一定有电流。

(B) 回路L 内可能有电流，且代数和不为零。

(C) 回路L 内一定无电流。

(D) 回路L 内可能有电流，但代数和为零。

6、电流I 1穿过一回路L ，而电流I 2则在回路的外面，于是有 （ C ）(A) L 上各点的磁感应强度及积分⎰⋅Ll d B都只与I 1有关。

(B) L 上各点的磁感应强度B 只与I 1有关，积分⎰⋅Ll d B与I 1、I 2有关。

(C) L 上各点的磁感应强度B 与I 1、I 2有关，积分⎰⋅L l d B只与I 1有关。

(D) L 上各点的磁感应强度B 及积分⎰⋅Ll d B都与I 1、I 2有关。

高考物理专题电磁学知识点之稳恒电流全集汇编附答案解析一、选择题1．在如图所示电路中，合上开关S，将滑动变阻器R2的滑动触点向b端移动，则三个电表A1、A2和V的示数I1、I2和U的变化情况是（）A．I1增大，I2不变，U增大 B．I1减小，I2不变，U减小C．I1增大，I2减小，U增大 D．I1减小，I2增大，U减小2．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小3．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗4．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=5．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动6．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗7．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮8．如图所示，电源电动势E=30V，内阻r=1Ω，直流电动机线圈电阻R M=1Ω，定值电阻R=9Ω。

13 稳恒电流、稳恒磁场习题解答一、选择题1、 沿x 方向的电流产生的磁感应强度：T yI B 67011052.0251042--⨯=⋅⋅⨯==πππμ 方向沿着z 轴正向沿y 方向的电流产生的磁感应强度： T yI B 6702105.24.0251042--⨯=⋅⋅⨯==πππμ 方向沿着z 轴负向T B B B 621105.2-⨯=-= 方向沿着z 轴正向2、1012a I B μ=2020222)145cos 45(cos 2/44a Ia I B πμπμ=︒-︒⋅=由于 21B B = 所以 8:2:21π=a a3、由安培环路定理得：NI l d H l =⋅⎰ 则 r NIH π2= rNI H B πμμ200==2102/2/0ln2212D D h NI dr h rNI s d B D D ⋅⋅=⋅⋅=⋅=⎰⎰πμπμφ4、aev Te t q I π2=== T aevaIB 5200105.1242-⨯===πμμ5、导线1的左端与导线2的右端到o 点的距离不同，则21B B ≠，即021≠+B B由于a、b 两端的电压相等，cb ac ab I I I 22==，所以，03=B ，而0321≠++=B B B B6、ebmv R = B A v v 2= 则B A R R 2= eBm T π2=所以B A T T =7、 由于DIB R V H = 则 IBVD R H =8、略。

二、填空题1、4.0×1010个； 2、单位正电荷沿闭合回路移动一周时，非静电力所作的功；⎰⋅=电源内l d E k ε；由负极指向正极； 3、 Rih πμ20； 4、0； 5、2.197×10-6Wb;6、 22R B π-； 7、7.59×10-2m ； 8、1:11、lnec rnec Tne I ===π2 )(10410个⨯==eclI n2、略3、先把狭缝补全，并假设其电流密度与圆筒的一样，由整个圆筒得对称性得，0=B再假设在狭缝处有一反向电流，其电流密度为i -，则狭缝在管轴线上的RihB πμ20=4、由A 、C 两端的电压相等：221122112211θθI I l I l I R I R I UAC=⇒=⇒==rI rI B πθμμ42110101==rI rI B πθμμ42220202==所以021=-B B5、由对称性得：Wb r r r Il dr l r I s d B r r r612100102.2ln 22222211-+⨯=+⋅=⋅⋅=⋅=⎰⎰πμπμφ6、由于⎰=⋅0s d B，则圆盘的磁通量： 22B R s d B π＝圆盘⎰⋅ ， 所以任意曲面S 的磁通量为： 22BR s d B S π-⋅⎰＝7、m eBmv R 21059.7-⨯==8、rIB πμ20=2ln 220201πμπμφIldr l rIs d B aa=⋅⋅=⋅=⎰⎰2ln 2204202πμπμφIldr l rIs d B aa=⋅⋅=⋅=⎰⎰所以1:1:21=φφ三、计算题1、解：两半无限长载流直导线在O 点产生的磁感应强度为：01=B ；四分之一圆周载流导线在O 点产生的磁感应强度为：RIB 802μ=，方向垂直纸面向外；故：此载流导线在0点产生的磁场为： RIB 802μ=2、解：取坐标轴如图所示，将半球分割成无数薄圆盘片，圆周单位长度的线圈匝数为θπθπd NRd RNdN 22==当线圈通电流I 时，该薄圆盘片上电流在球心O 处产生的磁感应强度大小为dNy x IxdB 232220)(2+=μπθμθπμRNI d Ny x IxdB 20232220cos 2)(2=+=由于每个薄圆盘片上电流在球心O 产生的磁感应强度方向一致，故 ⎰⎰===0204cos πμθπθμRNI d RNI dB B磁感应强度的方向由电流的流向决定，沿y 轴正向或负向。
