表5.1表5.1压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。
2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。
3.本表是在检查表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。
优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。

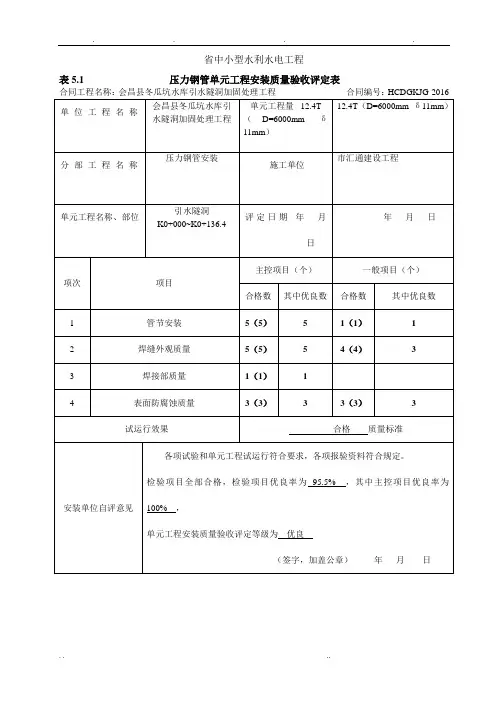

水利水电工程表5.1压力钢管安装单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日主控项目(个) 一般项目(个) 项次项目合格数其中优良数合格数其中优良数1 管节安装（见表5.1.1）2 焊缝外观质量（见表5.1.2）3 焊缝内部质量（见表5.1.3）4 表面防腐蚀安装（见表5.1.4）试运行效果________质量标准（见附表）安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。
检验项目全部合格。
检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。
检验项目全部合格。
检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。

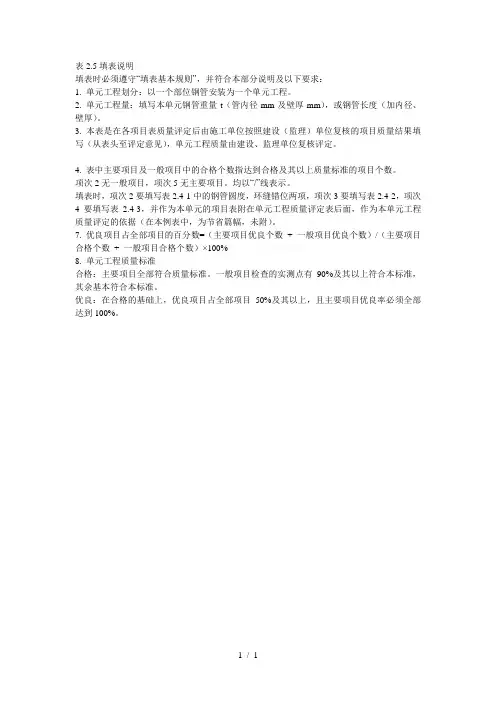

表2.5填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1. 单元工程划分：以一个部位钢管安装为一个单元工程。
2. 单元工程量：填写本单元钢管重量t（管内径mm及壁厚mm），或钢管长度（加内径、壁厚）。
3. 本表是在各项目表质量评定后由施工单位按照建设（监理）单位复核的项目质量结果填写（从表头至评定意见），单元工程质量由建设、监理单位复核评定。
4. 表中主要项目及一般项目中的合格个数指达到合格及其以上质量标准的项目个数。
项次2无一般项目，项次5无主要项目。
均以“/”线表示。
填表时，项次2要填写表2.4-1中的钢管圆度，环缝错位两项，项次3要填写表2.4-2，项次4要填写表2.4-3，并作为本单元的项目表附在单元工程质量评定表后面，作为本单元工程质量评定的依据（在本例表中，为节省篇幅，未附）。
7. 优良项目占全部项目的百分数=（主要项目优良个数+ 一般项目优良个数）/（主要项目合格个数+ 一般项目合格个数）×100%
8. 单元工程质量标准
合格：主要项目全部符合质量标准。
一般项目检查的实测点有90%及其以上符合本标准，其余基本符合本标准。
优良：在合格的基础上，优良项目占全部项目50%及其以上，且主要项目优良率必须全部达到100%。
1 / 1。

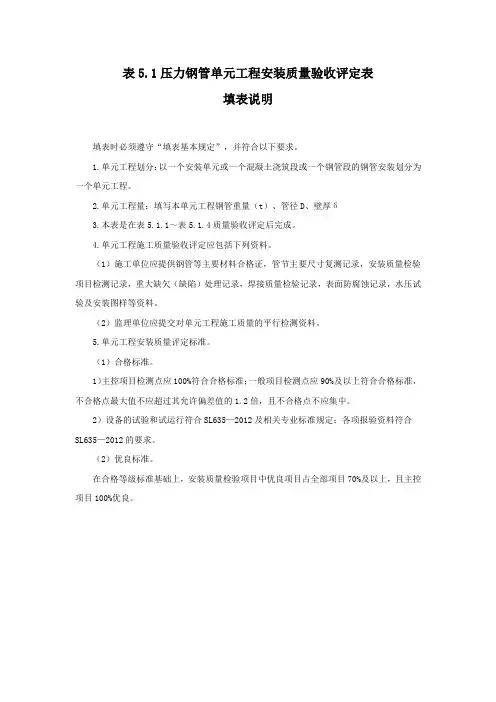

表5.1压力钢管单元工程安装质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。
2.单元工程量：填写本单元工程钢管重量（t）、管径D、壁厚δ
3.本表是在表5.1.1～表5.1.4质量验收评定后完成。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准。
（1）合格标准。
1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
2）设备的试验和试运行符合SL635—2012及相关专业标准规定；各项报验资料符合SL635—2012的要求。
（2）优良标准。
在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
水利水电工程
表5.1 压力钢管单元工程安装质量验收评定表。

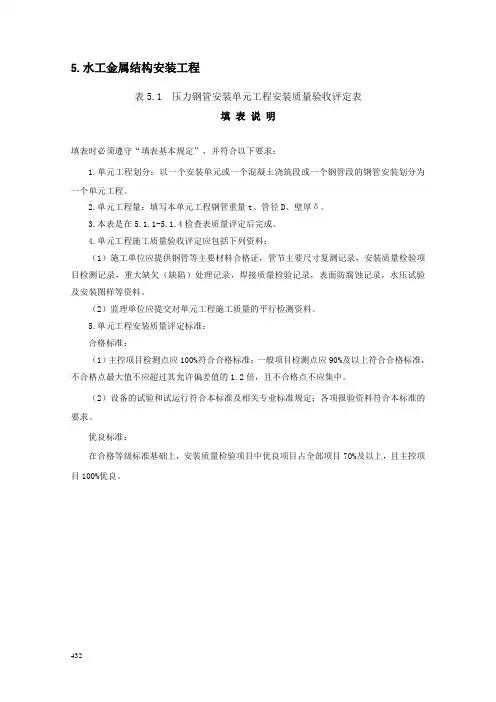

5.水工金属结构安装工程表5.1 压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。
2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。
3.本表是在5.1.1-5.1.4检查表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。
优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
432水利水电工程表5.1压力钢管安装单元工程安装质量验收评定表433（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
434水利水电工程表5.1.1 管节安装质量检查表435436437表5.1.2 焊缝外观质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表5.1相同。
2.检验（测）方法及数量：焊缝外观检验方法及数量检验项目 检验方法检验数量裂纹 检查（必要时用5倍放大镜检查）沿焊缝长度表面夹渣 咬边 表面气孔 全部表面 未焊满焊缝 余高 △h 手工焊 钢板尺或焊接检验规自动焊 对接 焊缝 宽度 △b手工焊 自动焊飞溅 检查全部表面电弧擦伤 焊瘤角焊缝焊脚高K手工焊焊接检验规自动焊端部转角检查3.单元工程安装质量检验项目质量标准合格标准：（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。

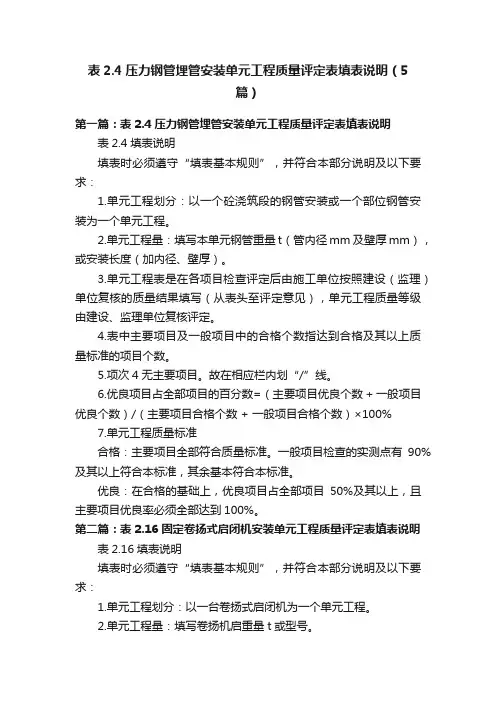

表2.4压力钢管埋管安装单元工程质量评定表填表说明（5篇）第一篇：表2.4 压力钢管埋管安装单元工程质量评定表填表说明表2.4填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一个砼浇筑段的钢管安装或一个部位钢管安装为一个单元工程。
2.单元工程量：填写本单元钢管重量t（管内径mm及壁厚mm），或安装长度（加内径、壁厚）。
3.单元工程表是在各项目检查评定后由施工单位按照建设（监理）单位复核的质量结果填写（从表头至评定意见），单元工程质量等级由建设、监理单位复核评定。
4.表中主要项目及一般项目中的合格个数指达到合格及其以上质量标准的项目个数。
5.项次4无主要项目。
故在相应栏内划“/”线。
6.优良项目占全部项目的百分数=（主要项目优良个数 + 一般项目优良个数）/（主要项目合格个数 + 一般项目合格个数）×100%7.单元工程质量标准合格：主要项目全部符合质量标准。
一般项目检查的实测点有90%及其以上符合本标准，其余基本符合本标准。
优良：在合格的基础上，优良项目占全部项目50%及其以上，且主要项目优良率必须全部达到100%。
第二篇：表2.16 固定卷扬式启闭机安装单元工程质量评定表填表说明表2.16填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一台卷扬式启闭机为一个单元工程。
2.单元工程量：填写卷扬机启重量t或型号。
3.本表是在各项目表检验评定后，由施工单位按照建设（监理）单位复核的项目质量结果填写（从表头至评定意见），单元工程质量等级由建设、监理单位复核评定。
4.主要项目和一般项目的合格个数指达到合格及其以上质量标准的项目个数。
5.优良项目占全部项目的百分率=（主要项目优良个数 + 一般项目优良个数）/（主要项目合格个数 + 一般项目合格个数）×100%。
6.单元工程质量等级合格：主要项目全部符合质量标准。
