一、工程概况二、编制依据1) 《通信管道与通道工程验收规范》GB50373-2006；2) 《通信管道工程施工及验收规范》GB50374-2006；3) 《通信线路工程设计规范》YD5102-2010；4) 《通信线路工程验收规范》YD5121-2010；5)《地下通信管道用硬聚录乙烯（PVC-U）多孔管》YD/T1324-2004；6)《地下通信管道用塑料管》YD/T841.1-20087)中华人民共和国工业和信息化部2008年6月13日发布的信部规[2008]110号《通信建设工程安全生产操作规范》三、施工准备机具、人员准备四、主要施工步骤1、贯通流程：检查空压机→检查连接管→经检验合格→启动空压机→选择试通塞子→连接气路→加压试通→合格→检验合格→贯通验收合格。

2、贯通步骤：第一步：清洗管道首先将海绵球放进管内，将输气管与放入海绵球一端的硅芯管相接，将输气管另一端连接到空压机上。

开启空压机，待压力逐渐上升时，释放气压将海绵球由管子一端吹进，从另一端吹出。

第二步：贯通试验①将沾有润滑剂的海绵球和试通棒放进管中；②连接贯通枪和硅芯管；③用输气管连接空压机和贯通枪；④待空压机气压上升后，缓慢打开放气阀供气贯通；第三步：实验结果海绵球和试通棒顺利吹出，管道贯通合格。

若未吹出，找寻故障点修复。

3、贯通关键点①一般情况下，使用8公斤气压，1000米的硅芯管贯通时间为45秒左右；②如管内沉积泥水，则用时长一些，1000米贯通用时可达2分钟左右；③试通距离：在硅芯管承受的安全气压下，尽可能保证有较长的试通气路，从而减少人孔内硅芯管的断头数和节约试通工程量；④识别硅芯管的畅通，主要是根据硅芯管的出气端由高压气流将试通棒喷射出，视为此硅芯管畅通；⑤区别硅芯管的障碍，在供气贯通中，如硅芯管出气端未见大量排水，以及出气量很小，木塞与海绵未见喷射出管，可确定硅芯管有障碍。

⑥试通后的硅芯管用专用塞子塞紧，并用防水胶带缠紧；⑦试通前对试通人员进行安全知识教育，防止伤亡事故发生；六、质量措施1、建立健全质量保证体系和质量跟踪管理制度，严格执行各阶段控制流程，合理确定施工工序质量控制点，且进行必要的评审；2、组织有经验，高素质的施工管理人员和技术队伍，虚心听取建设单位，监理单位代表的意见，认真组织、精心施工；3、施工前，进行认真的书面交底，严格按图纸要求施工。

东莞网络运维[2011]88号急件
关于加强管道日常维护及管道断点清理
工作的通知
网络分公司运行维护部、网络分公司网络建设部、各代维公司、施工单位：
历年来，因市政建设频繁、迁改资金不足、工程建设质量、代维处理问题乏力等原因引起我司通信管道不够畅通。

主要体现在：中继段中有个别井被埋、两井间管道有断点。

这些问题的存在影响通信线路的畅通运行，不利于网络优化，同时也影响工程建设的进度。

为了保障通信管道的安全畅通，现要求如下：
1.各代维公司严格按照维护作业计划要求，开展管道试通、管道人孔检修及路由维护等管道日常维护工作。

2.各代维公司通信管道验收时，所有空管道必须全程试通。

3.各代维单位在2011年7月底之前上报目前管道不通的具体信息，并注明原因；对于非外力原因导致的管道不通问
题，代维单位必须限期进行试通修复。

上报格式要求见《附件1：管道存在问题统计表》。

后续发现管道问题必须随时更新管道存在问题统计表。

4.从2011年8月份开始，根据网建施工单位在建设过程发现的管道不通情况，且核实代维未上报原因的，按照每单1万元标准对代维单位进行处罚。

5.对于施工单位上报管道不通，但我们与代维单位现场核实畅通的，按照5000/单标准对施工单位进行处罚。

本通知从2011年8月1日开始执行。

特此通知。

附件1：管道存在问题统计表.xls
二〇一三年四月二十日
主题词：加强管道维护断点清理通知
抄送：张新强副总经理。

中国联通东莞市分公司网络分公司运行维护部 2011年7月26日印发
[份数：份] 拟稿人：雷迅。

通信管道工程质量监督要点一、管道坑槽质量要求1、坑槽宽度、深度：管道基础为63厘米以下宽时，其沟底宽度为基础宽度加30厘米（即每侧各加15厘米）；管道基础在63厘米以上宽时，其沟底宽度为基础宽度加60厘米（即每侧各加30厘米）；当设计规定管道沟槽需要支撑、挡土板时，沟底宽度应另加10厘米；坑槽深度应当按设计给定的高程进行施工，管道顶部距地面不小于0.8米。

小于上述标准的应有技术加固措施。

2、放坡比例要求：应符合“通信管道工程施工及验收技术规范”（以下简称规范）表4.1.3的要求。

3、槽底障碍处理：应符合管道与障碍物的净距要求的规定，便于施工操作（规范表7.3.21）。

5、护板支撑安全：根据土质情况和放坡比例，达不到要求的必须增加护土板支撑措施，做到牢固、安全。

二、管道基础质量要求1、基础宽度、厚度：根据铺设管底的宽度，两侧各加8厘米，基础厚度不小于8厘米。

2、基础位置偏移：基础位置要求距管道中心线左、右不得偏移3厘米。

3、养护时间、强度：管道基础在常温情况下，养护时间为24小时，冬季施工应加保温措施。

4、灰、砂、石的配比：150#混凝土配比，325＃水泥为1：2：4，425＃水泥为1：3：5。

三、水泥管道铺设质量要求1、铺管工艺平直：要求铺设水泥管块的顺向连接间隙不得大于5毫米，上下两层管块间及管块与基础间隙应为15毫米，允许偏差不大于5毫米。

管群的两层管及两行管的接续缝应错开。

水泥管块接缝无论行间、层间均宜错开1/2管长。

2、纱布规格摆放位置：两管块接缝处应用纱布80毫米宽。

允许±10毫米的误差，长为管块周长加80—120毫米，均匀地包在管块接缝上（接缝中间）。

3、管带管缝处理：纱布上抹的1：2.5水泥砂浆厚度为12—15毫米，其下宽应为100毫米，上宽应为80毫米，允许偏差不大于5毫米。

4、底角八字抹灰：用1：2.5水泥砂浆抹管顶缝、管边缝及管底八字灰，要求方5厘米，斜7厘米，应粘结牢固、平整光滑、不空鼓、无欠茬、不断裂。

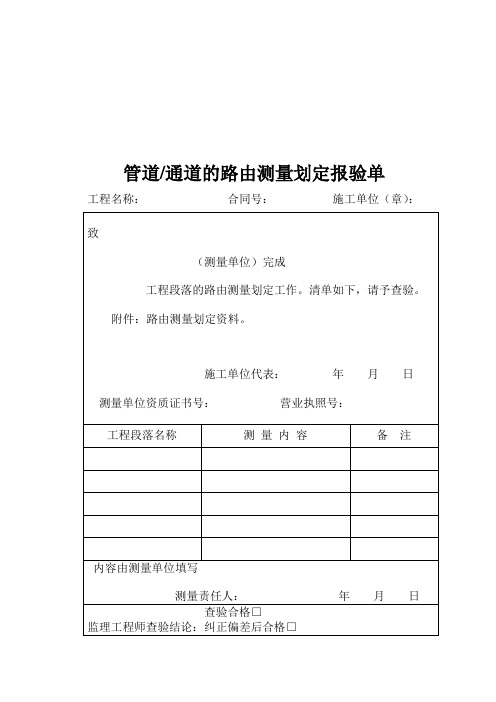

管道/通道的路由测量划定报验单
工程名称：合同号：施工单位（章）：
本表一式三份，监理单位、施工单位、测量单位各一份。

通信管道试通记录表
工程名称：合同号：施工单位（章）：
本表一式二份，监理单位、施工单位各一份。

通信管道/通道初验记录表
工程名称：合同号：施工单位（章）：
本表一式二份，监理单位、施工单位各一份。

通信管道/电缆通道人孔构筑质量控制表
工程名称：人孔编号：监理单位（章）：
本表一式二份，监理单位、施工单位各一份。

通信管道水泥管孔构筑质量控制表
工程名称：起止人孔号：监理单位（章）：
本表一式二份，监理单位、施工单位各一份。

通信管道塑料管孔构筑质量控制表
本表一式二份，监理单位、施工单位各一份。

电缆通道构筑质量控制表
本表一式二份，监理单位、施工单位各一份。

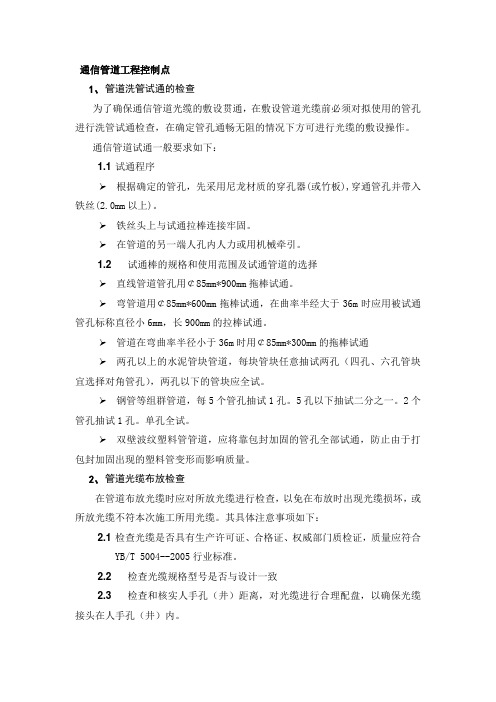

通信管道工程控制点1、管道洗管试通的检查为了确保通信管道光缆的敷设贯通，在敷设管道光缆前必须对拟使用的管孔进行洗管试通检查，在确定管孔通畅无阻的情况下方可进行光缆的敷设操作。
