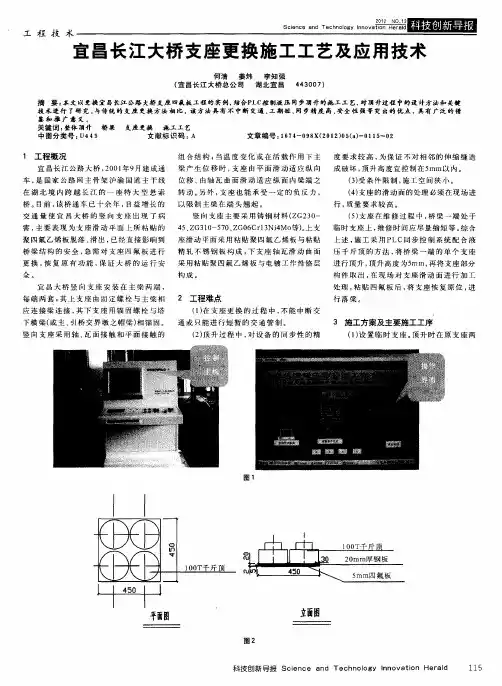

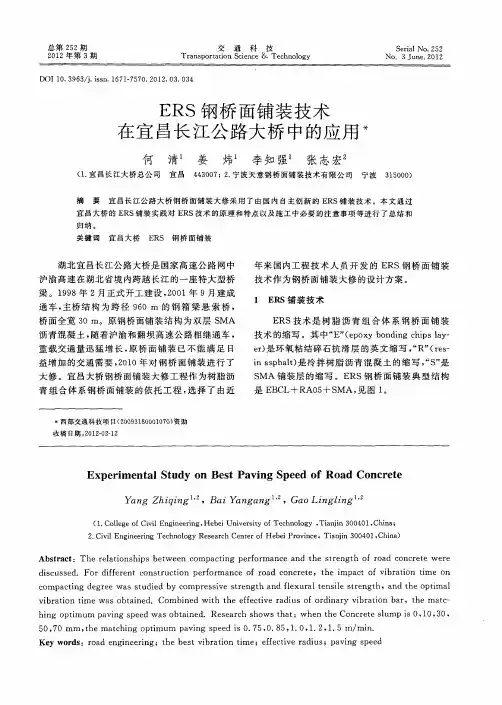

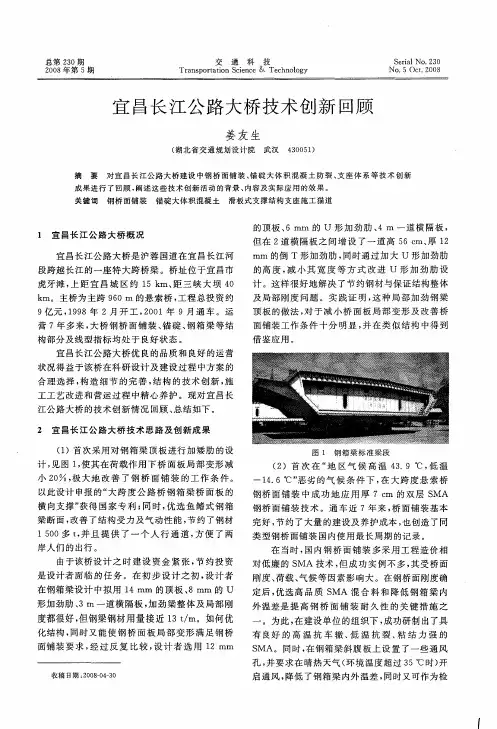

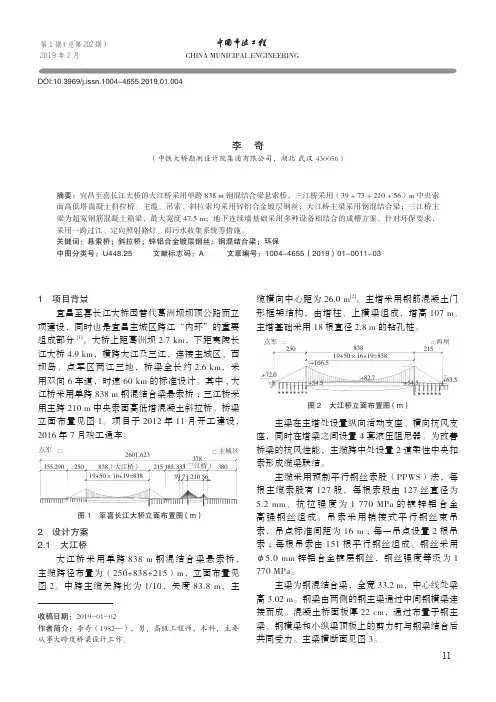

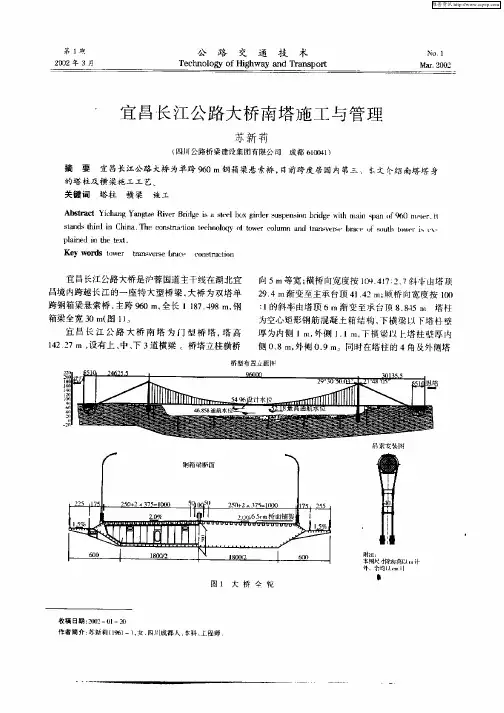

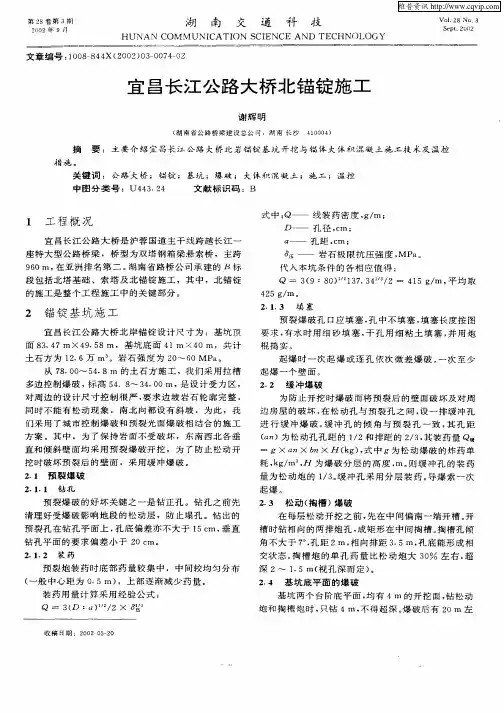

湖北省宜昌长江公路大桥施工介绍

钢管混凝土拱桥转体施工工艺一、工程简况：黄柏河、下牢溪特大桥（以下简称“两桥”）是长江三峡工程对外交通专用公路的重点工程，位于湖北省宜昌市西北近交西陵峡口风景区。

两特大桥的结构形式基本相同，系根据河床自然条件和缩短工期的要求。

主跨采用净跨160m 的上承式倒悬链线无铰钢管混凝土拱，净矢高32m，拱抽系数m=1.543，矢跨比f/L=1/5。

主拱圈系由8根直径100cm，壁厚1.0~1.2cm的钢管及厚1.0cm缀板组成的哑铃形拱肋。

钢管内泵送50号微膨胀混凝土。

拱上建筑采用15组四柱排架式钢管混凝土立柱；立柱上部采用钢筋混凝土简支式大孔板梁；边跨分别采用4孔20m及1孔20m后张法预应力混凝土简支T形梁。

全桥长分别为276.71m、280.06m；桥面宽18.50m，桥面横坡为1.5%；两桥设计荷载为汽-36，验算荷载为挂-200。

两桥不同之处，黄柏河特大桥位于3.2%的坡道上，由桥面铺装调整形成3.2%的桥面纵坡。

后因地质情况变化，又增加一孔10m钢筋混凝土板梁。

全桥总布置详见图1。

“两桥”设计新颖，采用了许多新技术、新材料、新工艺。

如大跨度钢管混凝土拱桥，跨径之大，尚属全国第一；采用“转体法”施工，转体重量达三千六百多吨，也属全国第一；钢管内混凝土，采用顶升法泵送微膨胀混凝土，泵送高度达32m，斜长达九十余M，而且要求两根钢管两端同时对称泵送施工，需要配备四台混凝土泵车将近三百方混凝土在2一3小时之内泵送完毕，要求混凝土每小时100一150m3的生产强度，才能满足施工要求。

钢管之防护，采用“金属喷涂长效防蚀复合涂层”，系新研究成功的科技成果，可以防腐20年，两桥是首次采用。

桥面铺装采用“双层钢丝网复合式钢纤维混凝土路面”，施工工艺十分繁杂，其工艺流程多达12道工序。

两桥位于西陵峡口低山丘陵与构造剥蚀、侵蚀山地过渡带，地形起伏较大，相对高差达150m；河床呈“U”型沟谷，切割较深，河宽约30一40m，沟谷顺直；岸坡陡峻，桥面与沟底最大高差达130m。

宜昌长江大桥主桥悬浇梁及挂篮施工工艺(方案)第一章主桥上部结构工程概况主桥上部结构为（130m+2×275m+130m）纵、横、竖三向预应力混凝土连续刚构柔性钢管拱结构,全长811.6m（含两侧梁端至边支座中心线各0。

8m）。

主梁为顶宽14。

4m（拱脚处宽15。

5m），底宽9。

2～12.727m，斜腹板斜率5。

5：1的单箱双室变截面箱梁结构，吊杆采用箱内锚固形式.墩顶箱梁高14.5m，跨中梁高4.8m,主桥两端设置无缝线路温度调节器，轨底至梁顶设计为60cm.道碴桥面,道碴槽宽均为8。

4m。

两侧各布置1。

5m人行道,采用复合不锈钢栏杆.箱梁中支点处梁高14.5m，端支点及跨中处4.8m，其中中支点处（梁高14。

5m）平段长11。

0m，中跨中(梁高4。

8m）平段长25。

0m,中间119.5m长度变高段梁底曲线为圆曲线，半径为740.945m。

箱梁采用C60高性能混凝土.主梁除0号块、S28号块在支架上施工外,其余各梁段均利用挂篮悬臂施工,先合龙边跨，后合龙中跨，且在中跨合龙段施工之前，在合龙段两侧梁段施加对顶力13000KN，再浇注合龙段混凝土，完成主梁合龙，张拉中跨部分底板索MB1～MB3。

梁体纵向、横向预应力孔道均采用塑料波纹管成孔,竖向预应力孔道采用高频钢管成孔，其中纵横向管道采用抽真空压浆。

顶板内布置双层预应力索时厚50cm，顶板内布置单层预应力索时厚40cm。

底板厚度由中跨4。

8m梁高处的35cm渐变至中支点附近处132。

5cm、局部加厚至200cm。

腹板厚度分30cm、45cm、60cm、100cm四种,100cm厚腹板在梁拱墩结合块附近一定区域内.全梁共布置横隔板12道，在梁的两端各设厚160cm的横隔板，每个主墩顶各设200cm厚的横隔板两道,每个主跨距跨中24m位置对称各设30cm厚横隔板一道。

所有横隔板均设过人孔。

全梁共分177个梁段，根据梁段所处位置，边跨依次编号S1～S28，中跨M1~M30，合龙段S27、M30长3.0m，其它悬臂梁段长分3。

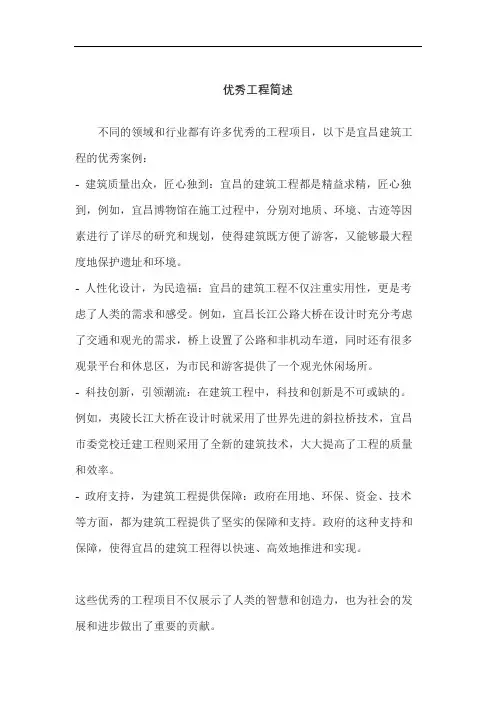

优秀工程简述
不同的领域和行业都有许多优秀的工程项目，以下是宜昌建筑工程的优秀案例：
- 建筑质量出众，匠心独到：宜昌的建筑工程都是精益求精，匠心独到，例如，宜昌博物馆在施工过程中，分别对地质、环境、古迹等因素进行了详尽的研究和规划，使得建筑既方便了游客，又能够最大程度地保护遗址和环境。

- 人性化设计，为民造福：宜昌的建筑工程不仅注重实用性，更是考虑了人类的需求和感受。

例如，宜昌长江公路大桥在设计时充分考虑了交通和观光的需求，桥上设置了公路和非机动车道，同时还有很多观景平台和休息区，为市民和游客提供了一个观光休闲场所。

- 科技创新，引领潮流：在建筑工程中，科技和创新是不可或缺的。

例如，夷陵长江大桥在设计时就采用了世界先进的斜拉桥技术，宜昌市委党校迁建工程则采用了全新的建筑技术，大大提高了工程的质量和效率。

- 政府支持，为建筑工程提供保障：政府在用地、环保、资金、技术等方面，都为建筑工程提供了坚实的保障和支持。

政府的这种支持和保障，使得宜昌的建筑工程得以快速、高效地推进和实现。

这些优秀的工程项目不仅展示了人类的智慧和创造力，也为社会的发展和进步做出了重要的贡献。

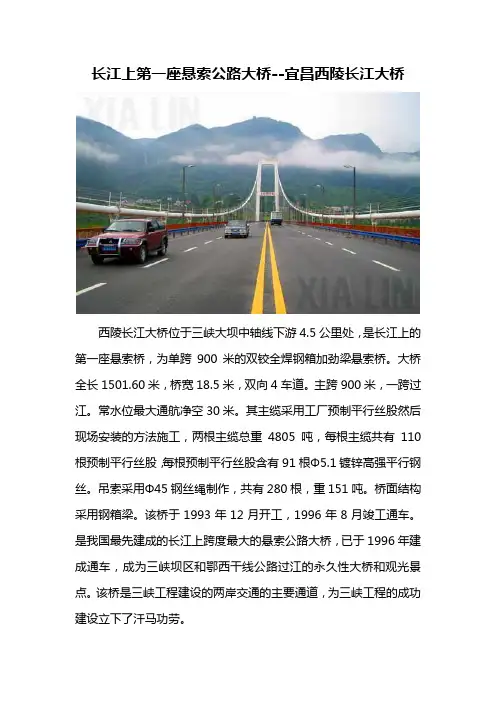

长江上第一座悬索公路大桥--宜昌西陵长江大桥
西陵长江大桥位于三峡大坝中轴线下游4.5公里处，是长江上的第一座悬索桥，为单跨900米的双铰全焊钢箱加劲梁悬索桥。

大桥全长1501.60米，桥宽18.5米，双向4车道。

主跨900米，一跨过江。

常水位最大通航净空30米。

其主缆采用工厂预制平行丝股然后现场安装的方法施工，两根主缆总重4805吨，每根主缆共有110根预制平行丝股，每根预制平行丝股含有91根Φ5.1镀锌高强平行钢丝。

吊索采用Φ45钢丝绳制作，共有280根，重151吨。

桥面结构采用钢箱梁。

该桥于1993年12月开工，1996年8月竣工通车。

是我国最先建成的长江上跨度最大的悬索公路大桥，已于1996年建成通车，成为三峡坝区和鄂西干线公路过江的永久性大桥和观光景点。

该桥是三峡工程建设的两岸交通的主要通道，为三峡工程的成功建设立下了汗马功劳。

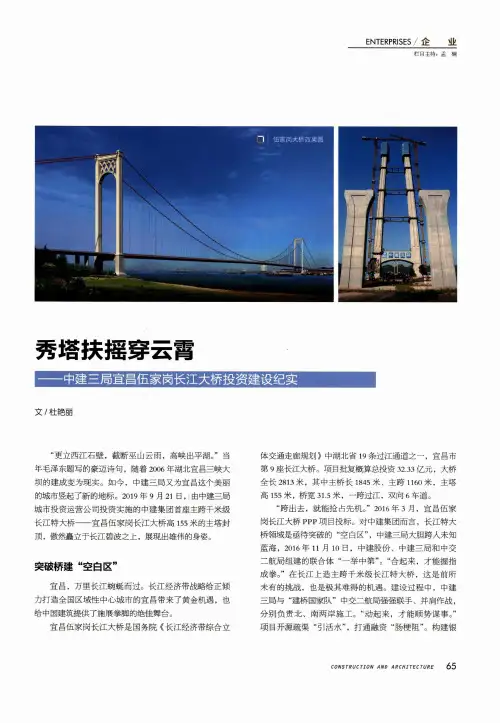

ENTERPRISES / 企业栏目主持：孟楠秀塔扶摇穿云霄—中建三局宜昌伍家岗长江大桥投资建设纪实文/杜艳丽“更立西江石壁，截断巫山云雨，高峡出平湖。
