1.1割接方案1.1.1任务分工天耀公司全面负责项目实施、业务规划、项目安排及协调等工作；用户方负责网络及设备、业务、用户等资料的提供和项目督导；专线营运商负责线路及其他设备的安装及链路调通等工作。

1.1.2割接准备工作1）保持原ISP网络通畅，设备运行稳定可靠。

2）总部与分支设备运行稳定可靠。

3）总部与分支的业务运行正确。

4）总部与分支链路设备配置备份保存，原网络拓朴状态配置保存。

5）网络拓朴状态更变相关部分的设备端口与线路标签明显标注，并预有备份端口与备份线路（电缆等）。

6）模拟接入设备，路由正常，模拟网络流量按预期目标检测成功。

7）用户方申请确切的割接时间。

1.1.3割接步骤1）再次确认总部与分支机构网络与业务运行正常。

2）F5设备离线预配置。

3）在时间窗口内，将F5设备接入网络中。

4）在线配置F5设备，验证配置。

5）配置网络设备与F5配套工作，配置暂不保存，配置验证。

6）网络连通测试，网络测试效果。

7）用户业务，检查业务测试效果。

8）确认网络运行与业务运行正常。

9）再次确认网络运行与业务运行正常。

1.1.4回退割接过程中如不成功，则按反程序进行回退。

收集数据，分析情况。

之后再确定选定时间进行再次割接。

1）时间窗口内预留退回操作时间。

2）在时间窗口预定时间内不能完成设备割接时，执行退回程序；3）回退流程：3.1)断开新设备网络连接；3.2)按原网络拓朴状态图进行设备连接，接好端口和线缆；3.3)复查端口和线缆连接的正确性；3.4)灰复原设备配置，检查设备配置正确性；3.5)检查、测试接口、线路运行情况；3.6)检测网络可用性，检测的用户业务用可性；4）收集、分析升级不能按时完成各种因素，撰写报告。

1.1.5割接后续工作业务测试及确认：1）按照本次割接所涉及的业务种类，制定详细业务证实、测试步骤及方法；2）用户方在割接完成后按照《割接后业务测试表》进行逐步、逐项业务测试、验证；3）集成商负责进行设备及业务的证实工作；4）业务割接后网络及大部分业务正常，但不可避免极少不正常的情况，经几方确认后，填写好《遗留问题及处理报告》、《完工报告》及《完工验收通知书》其他工作1）各设备做好系统、业务数据的备份；2）割接后清理现场，保持正常的机房秩序。

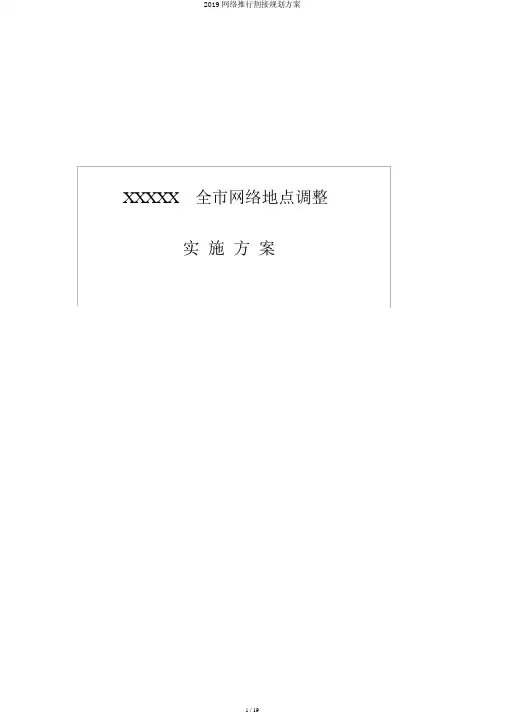

XXXXX全市网络地点调整实施方案文档信息文档名称核心网络网络割接方案文档编号技术文档■工程文档□项目文档□运维文档□文档类别培训文档□服务文档□其他□当前版本创建日期2018-1-2部门XXXXX信息中心文档作者赵迪秋，左世敏联系方式校订记录改正记录日期改正人批阅人纲领2018-1?成立文档-2目录第一章割接说明 (6)割接原则 (7)波及设施 (7)组网构造 (8)割接前组网构造 (8)割接时组网构造................... 错误 !不决义书签。

切割后组网构造 (8)第二章割接规划 (9)端口、VLAN区分 ............................................................................................................................................. 1 0 2.2 IP 地点分派........................................................................................................... 错误!不决义书签。

增添路由进度 ................................................................................................. 错误!不决义书签。

2.4 NAT 应用部署................................................................................................. 错误!不决义书签。

非核心业务迁徙 ........................................................................................ 错误!不决义书签。

XXXX割接实施方案XXXX（单位、部门）二〇二二年四月X日目录1.割接背景、任务、目标及割接影响范围说明 (3)2.割接准备情况 (3)2.1割接前业务及网络准备情况 (3)2.2设备验收准备情况 (3)3.割接流程组织安排 (3)3.1割接流程 (3)3.2人员安排 (4)4.实施方案 (5)4.1割接实施 (5)4.2业务验证 (5)4.3风险评估 (5)4.4回退 (6)4.5守局及投诉处理工作 (6)割接定于X月X日X时开始实施。

1.割接背景、任务、目标及割接影响范围说明说明：描述割接前的背景、割接的任务及割接目标、割接对业务影响范围（影响什么业务、多少用户、多长时间）、割接后带来的效果、割接涉及的设备、线路等。

2.割接准备情况2.1 割接前业务及网络准备情况说明：描述割接前的业务情况、相关网络准备情况。

2.2 设备验收准备情况说明：如涉及到设备入网情况，请描述该设备验收及运行情况。

3.割接流程组织安排3.1 割接流程按照表格的方式制定割接的流程例：3.2 人员安排说明：依表格方式明确割接人员安排例：割接领导组成员：省公司及厂家支持人员名单：4.实施方案4.1 割接实施说明：将割接实施步骤逐一进行描述。

4.2 业务验证说明：割接实施后进行业务验证及测试，制定相关业务测试表。

说明：制定业务割接不成功的回退方案，若发生割接不成功事件按方案回退。

4.3 风险评估说明：割接中出现问题若回退不成功有何影响、该如何处理。

4.4 回退说明：若发生在规定时间内割接不成功的情况，对割接进行回退，请写明割接前对回退进行的准备以及发生情况后的回退步骤。

4.5 守局及投诉处理工作说明：割接完成后需安排相关人员进行守局，对割接后的网络及设备进行观察，对与割接相关的投诉要及时分析、解决，防止割接后有遗留问题导致大量用户投诉。

例：1.守局及投诉处理时间及人员：2月7日06：00－2月8日20：00 华为割接实施人员现场守局观察。

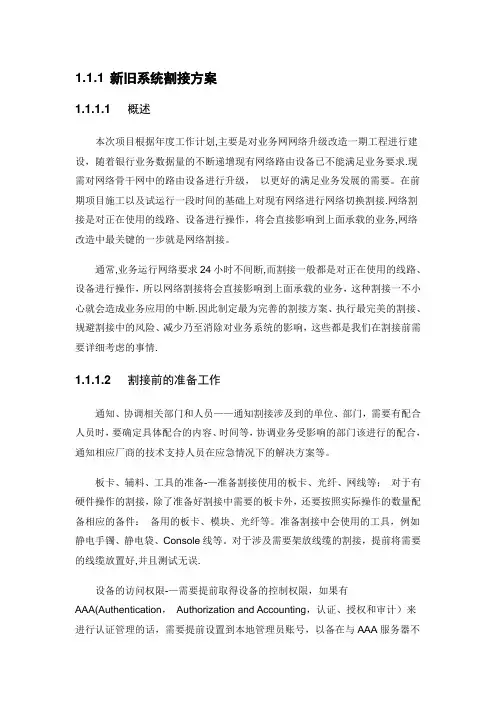

1.1.1 新旧系统割接方案1.1.1.1 概述本次项目根据年度工作计划,主要是对业务网网络升级改造一期工程进行建设，随着银行业务数据量的不断递增现有网络路由设备已不能满足业务要求.现需对网络骨干网中的路由设备进行升级，以更好的满足业务发展的需要。

在前期项目施工以及试运行一段时间的基础上对现有网络进行网络切换割接.网络割接是对正在使用的线路、设备进行操作，将会直接影响到上面承载的业务,网络改造中最关键的一步就是网络割接。

通常,业务运行网络要求24小时不间断,而割接一般都是对正在使用的线路、设备进行操作，所以网络割接将会直接影响到上面承载的业务，这种割接一不小心就会造成业务应用的中断.因此制定最为完善的割接方案、执行最完美的割接、规避割接中的风险、减少乃至消除对业务系统的影响，这些都是我们在割接前需要详细考虑的事情.1.1.1.2 割接前的准备工作通知、协调相关部门和人员——通知割接涉及到的单位、部门，需要有配合人员时，要确定具体配合的内容、时间等，协调业务受影响的部门该进行的配合，通知相应厂商的技术支持人员在应急情况下的解决方案等。

板卡、辅料、工具的准备-—准备割接使用的板卡、光纤、网线等；对于有硬件操作的割接，除了准备好割接中需要的板卡外，还要按照实际操作的数量配备相应的备件：备用的板卡、模块、光纤等。

准备割接中会使用的工具，例如静电手镯、静电袋、Console线等。

对于涉及需要架放线缆的割接，提前将需要的线缆放置好,并且测试无误.设备的访问权限-—需要提前取得设备的控制权限，如果有AAA(Authentication，Authorization and Accounting，认证、授权和审计）来进行认证管理的话，需要提前设置到本地管理员账号，以备在与AAA服务器不可达的情况下仍然可以获得足够的权限; 对于远程操作网络设备割接，需要确定好该设备本地Console（控制台）的访问方式，以备一旦出现故障或者误操作使该设备脱网的情况下,可以继续进行操作。

XXXX工程割接方案报告XXXX公司目录1总体情况说明 (1)2割接时间 (1)3割接前准备工作 (1)3.1客户需要准备的工作 (1)3.2施工方需要的准备工作 (1)3.3车辆、交通工具等其它准备 (1)4割接人力资源安排 (1)5割接步骤 (2)5.1割接前设备的运行情况 (2)5.2备份数据(可选)： (2)5.3...... . (2)5.4…… ........................................................................................................................ 错误!未定义书签。

5.5割接风险及防范措施............................................................................................. 错误!未定义书签。

6系统功能验证................................................................................................................. 错误!未定义书签。

7割接入网后值守（可选）. (3)8割接失败处理方案 (4)1总体情况说明割接定义：是指对已经正式上线并承载业务的系统中的网络、数据库、线路、硬件、地址等进行有计划的维护操作，如更改、更换、搬迁、调整、升级和维护等操作。

2割接时间注：一般设备割接，可一次性割接。

组网比较复杂、割接难度比较大的重大割接建议有预割接，预割接成功可作为正式割接入网运行，如果预割接失败不作为重大事故上报，找到原因后，另行选择时间进行正式割接。

割接时间：年月日 xx:00:00预计割接完成：年月日 xx:00:003割接前准备工作3.1客户需要准备的工作举例如下：割接前需完成如下准备工作：1.S8016上相关配置已经配置完毕。

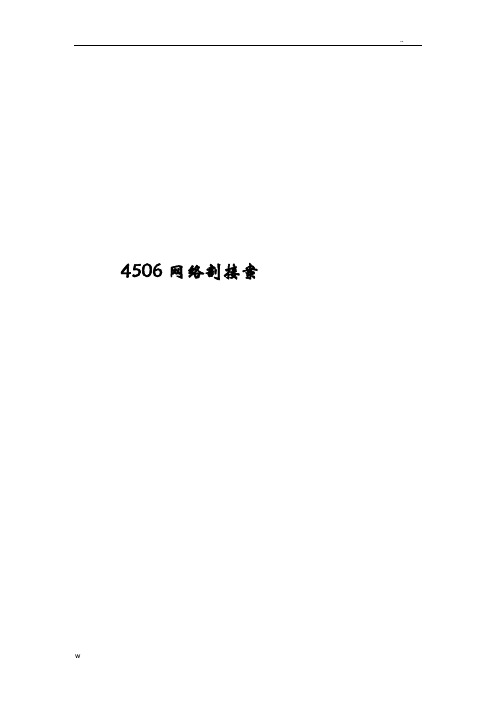

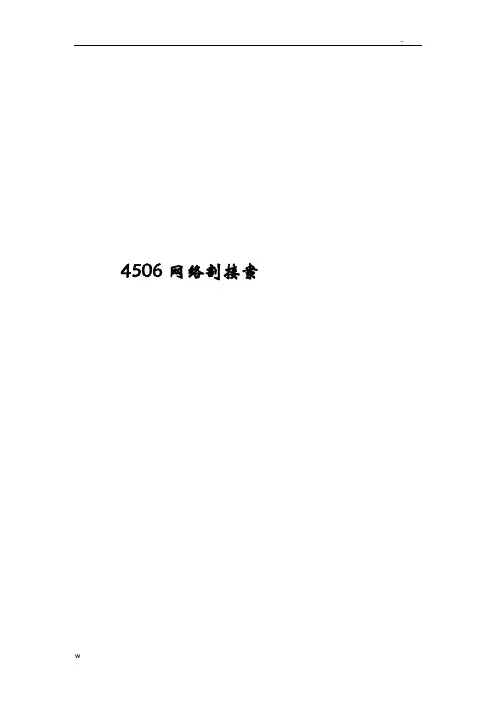

4506网络割接案20XX 年XX 月XX日目录XX4506E网络割接案 (1)一、总体情况 (5)二、准备工作和影响分析 (5)三、组织结构 (8)四、时间安排 (9)五、实施案 (9)六、回退案 (12)七、测试及确认 (13)一、总体情况随着业务不断增长，急需考虑网络扩容问题。

现购买4块业务板卡，分别是2块WS-X4612-SFP（12GE光口板卡）；2块WS-X4648-RJ45-E（48口电口板卡）；24个GLC-SX-MM应用在2套核心交换机4506E上。

二、准备工作和影响分析2.1 准备工作IT部门需按照规定好的割接案的时间进度来进行割接前的各项工作:2.11 通知、协调相关部门和人员通知、协调相关部门和人员——通知割接涉及到的单位、部门，需要有配合人员时，要确定具体配合的容、时间等，协调业务受影响的部门该进行怎样的配合，通知相应厂商的技术支持人员在应急情况下的解决案等。

2.12板卡、辅料、工具的准备板卡、辅料、工具的准备——准备割接使用的板卡、光纤、网线等; 对于有硬件操作的割接，除了准备好割接中需要的板卡外，还要按照实际操作的数量配备相应的备件: 备用的板卡、模块、光纤等。

准备割接中会使用的工具，例如静电手镯、静电袋、Console线等。

对于涉及需要架放线缆的割接，应该提前将需要的线缆放置好，并且测试无误。

2.13设备的访问权限设备的访问权限——需要提前取得设备的控制权限，对于远程操作网络设备割接，需要确定好该设备本地Console（控制台）的访问式，以备一旦出现故障或者误操作使该设备脱网的情况下，可以继续进行操作。

2.14网络信息的采集网络信息的采集——备份相关设备的配置文件; 通过网络管理工具或者文本形式记录所割接设备的状态以及流量，最好有一的流量拓扑记录，这样才能在割接完毕后对比一前同一时间的情况。

2.15网络状态的确认网络状态的确认——所指定的案是在前期调研的前提下提出的，所以如果网络状态发生变化的话，可能割接案就不再适用，所以你需要随时监测网路状态，有可能的话需要重新调整割接案，重新进行模拟割接测试。

……网络施工割接方案……有限公司20RR年9月第一章网络整体阐述……现在运行的网络分为内网和外网两部分，。

的业务全部依靠内网来实现。

现在的内网核心是…，现在…共7座大楼有到内网核心的接入业务，其中…的汇聚交换机…、……的汇聚交换机是…、……现在外网的核心是华为…….，由于…中能够用到外网的业务很少，所以外网所有的接入到汇聚和汇聚到核心均为单路上联。

现在外网的所有终端均通过代理服务器实现上网，外网为双出口，一个网通，一个电信，现在…的上网是走网通的接入，在网通不能用的情况下需要手动将代理服务器的地址修改为电信的地址，实现联网。

综合考虑医院现有网络的基本情况和医院相关领导的基本要求，结合本次中标的相关设备。

本次网络改造完成后，医院的网络变成如下所述：内网核心变为两台….、新建大楼的汇聚交换机为…，……外网核心变为…，在……上有一个…板卡、一个…管理板卡，第二章网络整体实施方案设备安装调试完成后首先进行外网的切换，外网切换通过后在进行内网的切换。

在实施切换之前首先保证要切换设备与新机房的设备之间的链路是互通的。

针对医院实际情况，对外网的业务需求比较小，在进行外网切换时可以内网的正常化运行是医院业务进行的基础，所以在进行内网割接的时候建议采用分步割接的方式，割接之前做好前期准备工作，做好回退步骤，正式割接时双方进行实时的业务测试。

第三章内网割接方案1，参与人员1.2乙方参与配合人员2，楼宇割接步骤与总体安排考虑医院实际情况，内网的割接按照如下楼宇步骤，分步进行割接：。

每天晚上完成一个分支机构到新核心的割接。

割接时间定在业务不多的夜间进行，具体时间为每晚11：00—11：30。

3，单体楼割接步骤3.1割接前准备3.2割接具体实施步骤完成所有准备工作后，可以开始正式割接，具体步骤如下：新机房：切换楼宇：其他楼宇(检测本楼宇业务情况)：3．4割接中可能出现的问题以及解决办法3.4.1问题：相互之间链路不通。

解决方法：通知甲方相关负责人进行协调解决。

西咸新区办公大楼网络割接实施和测试方案第一章. 工程割接的基本原则根据西咸新区办公大楼的网络规划方案和西咸新区网络建设原则，我方认为数据业务系统的割接必须要保证西咸新区办公网业务不能够产生中断，而割接方案必须以不能影响现有业务的正常运行为第一大原则。

1) 割接不能影响现有的业务运行2) 割接不能改变现有业务的运行模式3) 尽量降低割接的风险性度4) 割接工程必须保证网络系统的优化5) 割接工程必须保证网络结构的优化6) 完成后有利于将来网络系统的扩展7) 完成后有利于将来业务系统的扩展8) 完成后有利于将来新业务的扩展所以，建议对于西咸新区办公大楼网络工程割接可考虑在周五下班后业务比较少的时间进行。

但是先决条件是机房必须具备基本割接条件。

第二章. 工程施工机房应具备的基本条件1) 应该保证网络设备的正常供电。

2) 提供机房或弱电井照明设备。

3) 确保多余的外部设备供电需求。

第三章. 工程硬件安装及系统安装一、到现场前，应与用户沟通具体的施工条件，如机房、线路等。

二、工程人员到达现场后，应先按机房条件观察现场，如有电信设计，则应按设计图布置，如无设计，应与用户协商解决三、在正式施工前，与用户代表一起进行设备定位，电源、地线、线路到位，设备割接、设备验收等制订书面的设备施工时间计划表，并由双方代表签字确认以便使双方工作配合更顺利。

四、应会同用户代表一起核对实物，最后双方代表签字。

核对完毕，应配合用户清理垃圾、杂物、保持现场整洁。

五、安排设备定位。

六、配合用户确定编号方案，一般情况下，由用户提出编号设想，工程人员应根据我们设备的特点提出合理的建议。

七、硬件安装及用户数据设定⑴、尽量在地线连接完成以后，再开机。

⑵、在开机前，应先对交流供电、直流电源输入输出、电池电压、交换机机架电源输入等作测试，确定这些数值都是符合要求的。

⑶、电缆应捆扎整齐，尽量避免互相交叠。

电缆卡接完成后，还应安装线序标志。

⑷、对有特殊要求的用户如专线用户，应在设定时就对用户做好设定，作完整的纪录。

网络割接实施计划书第一篇：网络割接实施计划书SDH改造工程割接方案(0802)华为技术有限公司一、割接目的和内容目的：提高设备调度能力，使××公司网络运行更加稳定，安全。

内容：以OptiX2500+设备更换原有的SBS2500设备，将××公司华为光传输A站MSC1b,B站及B站扩展，C站原有SBS2500设备的光路及电路割接至新建OptiX2500+设备上来。

由于割接设备为××公司目前在用带业务的设备，本次割接工作主要由××公司维护人员为主进行操作，华为工程师提供必要的技术支援。

二、割接时间×年8月（待定）晚21：00——次日0：00割接准备工作次日0：00——5：00 正式割接割接顺利，业务中断时间为一个半小时后能够恢复(2M割接时间比较长)三、人员安排（通讯手机尽量为公务电话，移动手机）割接领导小组：华为割接小组：××公司割接小组：安装工程师：局点分工：传输组： B站： A站： C站：交换组：××公司人员待定四、公务电话（新设备OPTIX 2500+）C站公务电话：130，B站公务电话：129，A站公务电话：128五、组网图如下原组网图、目标组网图见附件六、割接步骤（一）割接准备工作1、割接小组所有成员（××维护人员，华为公司）到工程现场进行实地考察，确定设备的方位以及尾纤的布放位置，并且对于责任人要做记录（考察完毕后组织一次讨论会，对于细节方面进行进一步讨论）2、测试每根尾纤的通断；并对于需要加光衰的尾纤均预先配在尾纤上；对每根尾纤做好标签；将需要割接的尾纤新旧全部一组一组扎在一起，到割接时重要将尾纤换下即可3、有些尾纤可能由于历史原因暂时没有连上，需要××工程师确认并注明原因。

4、测试每个2M通道正常。

对每根2M线做好标签，将需要各界的2M线新旧一组一组扎在一起，到割接时换下即可（此步骤需要××公司交换侧工程师操作，2M割接方案也需要交换侧工程师制定）方案由传输工程人员确认5、对于旧设备侧的尾纤由于标签不是很清晰，需要××维护工程师到现场确认尾纤的准确性。

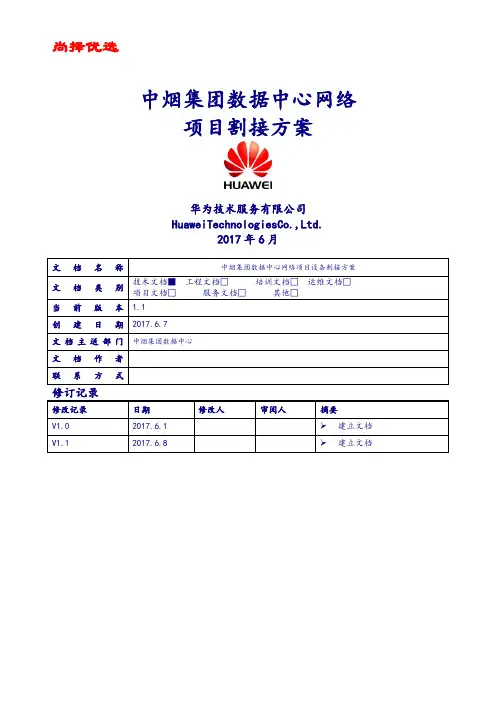

中烟集团数据中心网络项目割接方案华为技术服务有限公司HuaweiTechnologiesCo.,Ltd.2017年6月目录第一章割接说明 (4)1.1总体说明 (4)1.2人员安排 (4)1.3物料备件准备 (5)1.4组网结构 (6)1.4.1割接前组网结构 (6)1.4.2割接后组网结构 (6)第二章割接规划 (9)2.1设备端口规划 (9)2.2设备标签以及描述 (9)第三章割接步骤 (11)3.1离线测试 (11)3.2运行情况信息收集 (11)3.3备份数据 (11)3.4割接动作 (11)第四章测试验证 (13)4.1测试验证内容 (13)4.1.1设备状态检查 (13)第五章回退机制 (14)5.1故障判断 (14)5.2紧急回退 (14)第六章风险评估 (15)6.1风险评估 (15)第七章守局方案 (15)1、守局目的： (15)2、职守方式 (15)3、管理制度 (15)4、守局值班安排 (16)第八章配置模板 (17)第一章割接说明1.1总体说明1.2人员安排1.3物料备件准备1.4组网结构1.4.1割接前组网结构原中烟数据中心和营销中心现有核心交换机CiscoCatalRst6509和广域网路由器Cisco7606已运行多年，系统容量不足、故障率升高。

组网如下图：1.4.2割接后组网结构核心区两台CE12804（数据中心级交换机）横向堆叠成一台设备，然后虚拟成两台VS，数据中心VS与园区网VS与数据中心中间通过两台USG6650互联，中间USG6650防火墙进行安全控制，USG6650防火墙双机热备；数据中心VS设备通过波分链路与CE6851对接，实现VRLAN的分步式网关。

园区网部署一个VS作为汇聚交换机，与互联网USG6650互联，提供安全控制。

割接后组网图如下：1、数据中心组网图：VRLAN设计图：第二章 割接规划VLAN ，策略等沿用原有数据不做新规划，IP 设备端口互联用原有互联地址，根据网络拓扑做部分规划，具体见附件：中烟集团数据中心网络和营销中心网络项目LLD1.3。
