国家bim标准

国家BIM标准是指中国国家标准化委员会颁布的关于建筑信息模型（BIM）的规范性文件，对于BIM在我国建筑行业中的应用起到了至关重要的作用。

一、国家BIM标准的制定历程

1. 国内BIM应用起步期：2000-2009年。

2. 国家BIM标准制定起步：2010-2011年。

3. 国家BIM标准的发展阶段：2012年至今。

二、国家BIM标准的目的和意义

1. 促进建筑信息化和数字化发展，提高建筑行业的信息化水平。

2. 优化建筑设计、施工和运维的过程，提升效率和质量。

3. 降低建筑项目的成本和风险。

4. 规范BIM应用的技术和管理，减少BIM在应用过程中出现的问题。

三、国家BIM标准内容简介

1. BIM技术规范系列：包括技术说明、模型库、模板、信息交换、模型审核等。

2. 信息模型内容分级系列：包括建筑、结构、设备、给排水、电气、绿化等。

3. BIM应用标准系列：包括虚拟施工、施工阶段应用、竣工资料应用等。

4. BIM应用管理系列：包括管理指南、标准化工作流程、信息交换管理等。

四、国家BIM标准的现状和发展

1. 已经发展出一批国家、行业和地方的相关标准，推动了BIM在建筑行业中的应用。

2. 未来将继续深入推广和应用BIM技术，规范行业标准，提升国家在建筑信息化领域的竞争力。

3. 在政策支持和市场需求的推动下，BIM技术有望在未来几年里取得更广阔的应用前景。

总之，国家BIM标准的实施，对于推动我国建筑行业的数字化和信息化水平的提升，是至关重要的。建筑业相关企业应该认真学习和遵循国家BIM标准，推动BIM技术的广泛应用和推广。

BIM模型标准

1 BIM总体技术要求

1.1 建模软件及平台

本项目所有专业（建筑专业、结构专业、机电安装专业等），均使用AutodeskRevit2017版系统软件构建，AutodeskNavisworks2017，AutoCAD2017，如确需BIM软件版本升级或增加其他BIM软件平台，应进行统一协调管理。

1.2 模型依据

1.以合同类任务文件为依据，包括：招标文件技术要求、合同文件、总进度计划等；

2.以设计单位提供的施工图为依据；

3.以计算书类文件为依据，包括：施工变更单、变更图纸、相关规范标准等。

1.3 数据交换与拆分

1.3.1 数据交换

本项目模型需要在AutodeskRevit软件、AutodeskNavisworks软件、广联达GCL之间进行数据转换，在BIM5D平台进行整合。数据交换方式如下：首先通过Revit软件插件将.rvt格式模型转化为.nwc.gfc.igms格式模型，通过将.nwc格式导入AutodeskNavisworksManage2017软件进行三维交底的动画制作；通过.gfc格式导入广联达土建算量软件进行清单和模型关联工作；最终用广联达土建算量软件导出.igms格式，导入到广联达BIM5D平台中，以便项目各部门协同应用。

1.3.2 数据拆分

（1）确定参与项目的专业及各专业人员：建筑人数，结构人数，水暖电人数；

（2）BIM中心按各专业划分，可用以下两种方式进行协同工作：1.各专业分别建立自己的专业模型，专业间通过文件链接协调。2.建立工作集，给相关人员分配工作任务和权限，通过中心文件进行协同工作（需专人建立项目小型服务器）。

2 BIM技术措施与方案

2.1 BIM模型信息要求

系统中的构件:

各专业模型都是由不同功能的构件组成，并完整表达该模型系统的功能。

构件信息：

构件中的信息，BIM中心在构建BIM施工模型时，根据设计单位提供的图纸信息，补充完整，后续有更改的，需对构件信息进行更新。

精心整理

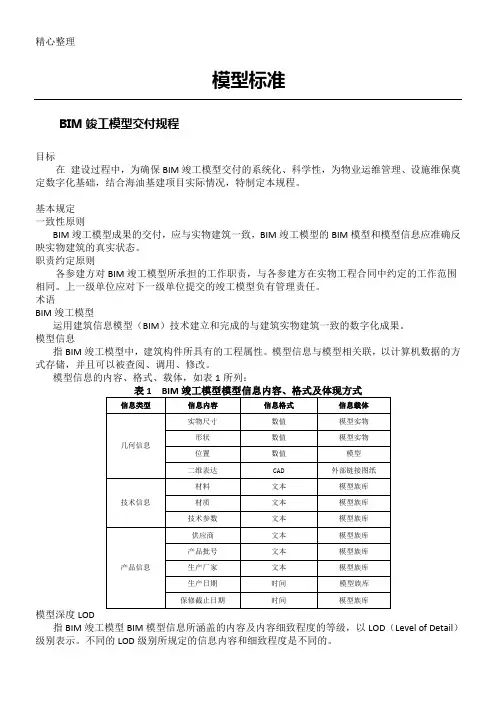

模型标准

BIM竣工模型交付规程

目标

在 建设过程中，为确保BIM竣工模型交付的系统化、科学性，为物业运维管理、设施维保奠定数字化基础，结合海油基建项目实际情况，特制定本规程。

基本规定 一致性原则

BIM竣工模型成果的交付，应与实物建筑一致，BIM竣工模型的BIM模型和模型信息应准确反映实物建筑的真实状态。

职责约定原则

各参建方对BIM竣工模型所承担的工作职责，与各参建方在实物工程合同中约定的工作范围相同。上一级单位应对下一级单位提交的竣工模型负有管理责任。

术语

BIM竣工模型

运用建筑信息模型（BIM）技术建立和完成的与建筑实物建筑一致的数字化成果。

模型信息

指BIM竣工模型中，建筑构件所具有的工程属性。模型信息与模型相关联，以计算机数据的方式存储，并且可以被查阅、调用、修改。

模型信息的内容、格式、载体，如表1所列：

表1 BIM竣工模型模型信息内容、格式及体现方式

信息类型 信息内容 信息格式 信息载体

几何信息 实物尺寸 数值 模型实物

形状 数值 模型实物

位置 数值 模型

二维表达 CAD 外部链接图纸

技术信息 材料 文本 模型族库

材质 文本 模型族库

技术参数 文本 模型族库

产品信息 供应商 文本 模型族库

产品批号 文本 模型族库

生产厂家 文本 模型族库

生产日期 时间 模型族库

保修截止日期 时间 模型族库

模型深度LOD

指BIM竣工模型BIM模型信息所涵盖的内容及内容细致程度的等级，以LOD（Level of Detail）级别表示。不同的LOD级别所规定的信息内容和细致程度是不同的。 精心整理

BIM竣工模型构建

BIM竣工模型参建方职责

业主职责

（1） 对BIM竣工模型构建提出要求；组织建立BIM竣工模型构建管理体系；

（2） 拟定、发布施工总承包商、工程专业分包商、材料设备供应商相关BIM竣工模型要求；

（3） 组织验收本阶段的BIM竣工模型成果。

1 / 12

各专业BIM模型精度标准

一、模型精度等级划分

以“模型精度等级（LOD-Level of Detail）“来定义BIM模型中建筑元素的精度高低。将LOD共分为5级：

1)LOD100——概念性：示以几何数据，或线条、面积、体积区域等。

2)LOD200——近似几何：以3D显示通用元素，包括其最大尺寸和用途。

3)LOD300——精确几何：以3D表达特定元素，具体几何数据的3D对象，包含尺寸、容量、连接关系等。

4)LOD400——加工制造：即为加工制造图，用以采购、生产及安装；具有精确性特点。

5)LOD500——建成竣工：建筑部件实际成品。

参考上述规定，再比照我国相关制图规范标准，建议传统设计阶段和BIM等级对应——

方案阶段（LOD100、LOD200等级）、

初步设计阶段（LOD300等级）、

施工图阶段（LOD400）、

运维阶段（LOD500等级）。

2 / 12

二、各专业在不同阶段模型精度等级

表1 建筑专业BIM模型精度标准

详细等级（LOD) 100 200 300 400 500

场地 不表示 几何信息(形状、位置和颜色等) 几何信息(模型实体尺寸、形状、位置和颜色等) 产品信息(概算)

墙 几何信息(模型实体尺寸、形状、位置和颜色) 技术信息(材质信息，含粗略面层划分) 技术信息(详细面层信息，材质，附节点详图) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等)

散水 不表示 几何信息(形状、位置和颜色等)

幕墙 几何信息(嵌板+分隔) 几何信息(带简单竖挺) 几何信息(具体的竖挺截面，有连接构件) 技术信息(幕墙与结构连接方式；产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等)

建筑柱 几何信息(模型实体尺寸、形状、位置和颜色等) 技术信息(带装饰面，材质) 技术信息(材料和材质信息) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等)
