超声波焊接机的工作原理

超声波焊接机原理是什么

超声波焊接是一种利用超声波振动引起的材料分子间的摩擦产生热量来实现焊接的方法。其基本原理是通过将电能转化为超声波能，然后将超声波能转化为机械振动能，再通过焊接头传递给被焊接的材料。

具体来说，超声波焊接机中通常包含一个压头和一个换能器。换能器将电能转化为超声波能，在超声波振动的作用下，焊接头不断地压在需要焊接的材料上。由于焊接头的振动频率非常高（通常在20kHz以上），使焊接头在短时间内产生大量的微小振动，这种振动将会产生摩擦。

焊接头的振动能量被转移到焊接材料上，使材料表面分子不断地发生碰撞和摩擦，导致材料温度升高。当材料温度升高到足够高时，材料变软，分子间的结合力变弱，焊接头的压力使材料表面分子之间发生扩散和交联，从而实现焊接。

总的来说，超声波焊接机利用超声波的振动引起的材料分子间的摩擦产生的热量，使材料表面温度升高，从而实现焊接。这种焊接方法具有速度快、操作简单、能耗低等优点，在工业生产中得到广泛应用。

超声波焊接机的原理

简介

超声波焊接是一种常见的非热焊接方法，它利用超声波振动来实现材料的连接。超声波焊接机以其高效、环保、无公害的特点，在多个领域有广泛应用。本文将深入探讨超声波焊接机的原理。

超声波焊接原理概述

超声波焊接机的工作原理是利用超声波振动产生的热能，将工件的接触面材料加热到熔点，然后施加一定的压力，使两个接触面材料迅速融合在一起。

超声波振动系统

超声波振动系统是超声波焊接机的核心部件，它由发生器、换能器和振动工具组成。发生器产生高频的电信号，通过换能器将电能转换为机械振动，并传递到振动工具上实现焊接过程中的振动。

发生器

发生器是超声波焊接机的电源设备，负责产生高频的电信号。它的主要功能是将低频的电能转换为高频的电能。发生器的频率通常在20kHz至70kHz之间，具体频率取决于焊接材料的特性和焊接要求。

换能器

换能器是将发生器产生的高频电信号转换为机械振动的装置。它由压电陶瓷材料制成，该材料在电场刺激下表现出机械振动的特性。换能器的设计与工作频率密切相关，通过选择适当的换能器可以实现不同频率范围内的振动。

振动工具

振动工具是通过换能器传递振动的部件，它通常是接近焊接材料的一端，负责传递振动能量到工件上。振动工具的形状和尺寸根据焊接要求的不同而有所变化。 超声波焊接过程

超声波焊接过程主要包括工件的准备、焊接面的配合、焊接条件的选择、焊接过程的控制等几个关键步骤。下面将详细介绍超声波焊接的具体过程。

工件准备

在超声波焊接前，首先需要对要连接的工件进行准备。这包括去除工件表面的油污和杂质，确保焊接接触面的清洁和平整。同时，需要对工件进行合适的定位和夹紧，以确保焊接位置和焊接压力的准确控制。

焊接面配合

焊接面配合是指将要焊接的两个工件的接触面密切贴合在一起。为了保证焊接的质量，需要对焊接面加工，通常采用切割、冲孔等方式进行。焊接面的配合质量直接影响到焊后连接的强度和密封性。

超声波焊接机的工作原理超音波焊接机的工作原理是：

是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。根据产品的外观来设计模具的大小、形状。

超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。

1、气动传动系统

包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。

工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。

2、控制系统

控制系统由时间继电器或集成电路时间定时器组成。主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间去除超声发射继续保持一定压力时间退压，焊头回升焊接结束。

3、超声波发生器

（1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。

（2）功率在500W以上的超声波塑料焊接机所用发生器采用自激式功率振荡器，也具有一定的频率跟踪能力。

4、超声波焊接机使用的声学系统，主要是有换能器和工具头构成的。

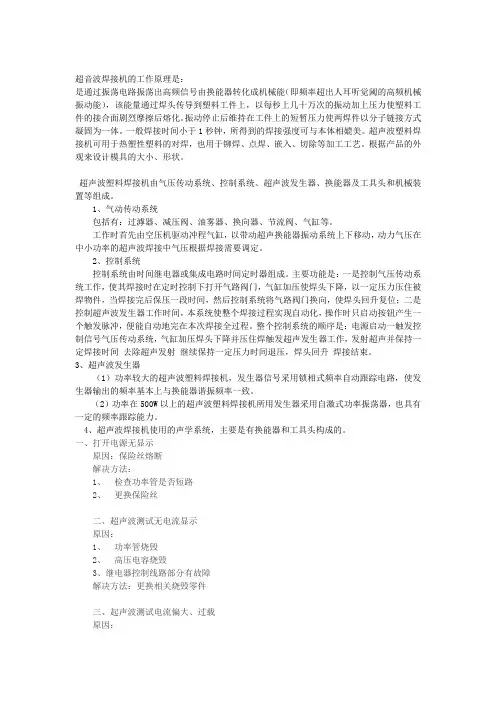

超音波焊接机的工作原理是：

是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。根据产品的外观来设计模具的大小、形状。

超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。

1、气动传动系统

包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。

工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。

2、控制系统

控制系统由时间继电器或集成电路时间定时器组成。主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间 去除超声发射 继续保持一定压力时间退压，焊头回升 焊接结束。

3、超声波发生器

（1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。

（2）功率在500W以上的超声波塑料焊接机所用发生器采用自激式功率振荡器，也具有一定的频率跟踪能力。

4、超声波焊接机使用的声学系统，主要是有换能器和工具头构成的。
