当前位置：文档之家 › 超高层建筑模板技术培训讲义

超高层建筑模板技术培训讲义

  • 格式：ppt
  • 大小：5.63 MB
  • 文档页数：53

下载文档原格式

  / 53

合集下载

D_D_超高层建筑模板脚手架工程技术培训讲义PPT

D_D_超高层建筑模板脚手架工程技术培训讲义PPT

资料说明
加入会员 198 元，可以拥有以下的资料，
代表的有 1、孙工话现场一期，二期，三期，人防 2、赵志刚提升视频 21 套，2500 页电子书 2 本，其他电子书 数本 3、筑龙网房建教程 700g84 套， 4 启程造价培训全专业系列视频教程 基这个资料仅仅是代表，还有很多的资料，比如电子书，方 案，交底，培训 PPT，建造师考试的视频，押题都没有截图， 加入会员后，以后的资料可以免费拥有，不断更新，希望大 家对这个文件保密，不要张扬，自己加入就可以了，，本人 赚钱不容易 在这不提供微信号和 QQ 号，没有网盘的朋友不要加入，资料 过大，必须会用网盘，我的网盘：扣件钢管排架支模安全性
支模安全性概述 搭设材料 扣件钢管支架的基本受力性能 典型模板支架倒塌事故介绍与分析 超常规砼结构施工支模的成功实例
支模安全性概述
绝对梦露塔公寓楼建筑是北京MAD设 计事务所年轻的建筑设计师马岩松先生在 2006年根据美国著名歌星玛丽莲·梦露体形 设计，从来自世界70个国家、超过600名 的竞赛注册和最终92份提案选出的6个方案 中脱颖而出，获得了米西索加市这座超高 层建筑的设计权。塔A高170米56 ，塔B 高150米50 。无梁楼盖板式 构， 建 筑面 95,000平方米，2010年11月25日结 构封顶。
快， 力大。 2） 模板其特征 ：高、 度不大， 度大、 筑速
度快。
成：模板，内肋，外肋和 拉螺栓等；模板可用： 木模板， 模板，胶合板模板等
（2）梁板模板其特征 ： 度不大、 度大、混凝土 筑速度快， 力相 也大，而且 力往往 大 。
2.3 梁、板模板的支撑系
高层与超高层建筑模板脚手架工程技术
一 模板工程的基本要求
安装 量（quality)：保 外形和位置，不漏 ； 安全性能(safety)：承 力、 度和 定性； 性(economy)：装拆方便，多次使用，便于施工

超高层办公建筑设计要点培训PPT课件

超高层办公建筑设计要点培训PPT课件

W
进深W宜 为10～ 20m，用 于服务设
中央核心 用于垂直 交通 外 围为竖井
核心主要 用于垂直 交通，设 备竖井分
2、核心筒占标准层总面积的比例: 通常情况下为25%左右 当核心筒占比例达到28%以上时，则表明有效使用面积在降低其结果 是不经济的，解决的方法有几种： 电梯系统： 提高电梯的运行速度，加大载重量 采用双轿厢系统，减少井道空间 采用区中区系统 疏散系统： 两台消防电梯与疏散楼梯合用一个前室，可减省4.0㎡
国内外超高层办公建筑层高设计实例：
香港汇丰银行
4400
香港中环广场
4400
香港中国银行
4800
上海环球金融中心
4500
深圳地王大厦
3900
世界贸易中心
4000
世界金融中心
4300
上海环球金融中心
4500
2）办公室的室内净高 办公室净高与楼面面积有关，一般为： 100㎡以下楼面面积净高至少为2.4m 100～500㎡楼面面积净高至少为2.6m 500～1000㎡楼面面积净高至少为2.8m 1000～1500㎡楼面面积净高至少为3.0m
2）区中区系统 一般的超高层建筑采用双层电梯在50层以内，效力明显，再高时其上 下运行的时间会增长，效力会降低。所以对超过50层的楼层，对超过 部分采用区中区系统以提高效率。 合适采用区中区系统需要超过的楼层面积与层数指标：
3、双层轿厢系统和区中区系统 当楼体规模再增大，楼内人数就更加密集，为提高标准层净有效使用 面积，因此提出双层轿厢系统及高空门厅系统概念。后者是将特别高 大的楼体先分成几个大区，从大区中再分几个小区，称为区中区系统， 高层各大区相连接的厅为“高空门厅”。
1）双层轿厢系统 采用双层轿厢电梯，停靠站数省一半，缩短运行进间，与单层轿厢电 梯相比，在相同时间内多运输75%人，另外可减少井道空间25%。

超高层学习资料PPT课件

超高层学习资料PPT课件
传达和指示 ; • ⑤ 在吊装区域、 安装区域设置临时围栏、 警示标志 , 临时拆除安全设施 ( 洞口保护网、
洞口水平防护 ) 时一定要取得安全负责人的许可 , 离开操作场所时需要对安全设施进行 复位 ; • ⑥操作结束时要整理整顿现场 , 特别在结束后要对工具进行清点 ; • ⑦ 需要动火作业时 , 首先要拿到动火许可证 , 作业时要充分注意防火 , 准备灭火器等灭 火设备 ; • ⑧ 高空作业必须保持身体状况良好 ; • ⑨ 预制立管起重作业时 , 必须由起重工进行操作 , 禁止无证人员进行起重操作。
14
保护膜未清理干净，且未分两次浇筑（自拌细石混凝土不达标，浮 浆多），导致严重渗漏风险。
15
16
17
18
• 超高层预制组合立管工艺
•
预制组合立管施工工艺具有现场施工简单、质量可靠、制作精度高等特
点。采用该工艺对于管道集中布置的管井及现场施工作业面狭窄的高层建筑 的机电工程施工，可节省塔吊作业时间并减少现场作业人员数量，预制组合 立管工艺在日本已广泛应用。
• 特点：
• ① 组合化施工 预制组合立管将管井内立管按每 2 ～ 3 层分节 , 连同管道支架预先
在工厂内制作成一个个单元管段 , 运至施工现场整体安装 ;
• ② 现场施工简便 采用该工艺对于管道集中布置的管井及现场施工作业面狭窄的高 层建筑的机电工程施工 , 可节省作业时间并大大减少现场作业人员数量 ;
因此作为施工单位在进行地下室防水工程时，要加强过程控制管理，提高管理人员质量 意识，把好地下室防水工程的施工质量关，把隐患在施工过程中消除。 防范措施：
a. 严格控制混凝土的水灰比例，降低混凝土的收缩性。 b. 严格控制保护层厚度。 c. 后浇带中垃圾、积水处理干净到位。 d. 顶板裂纹大多为沿预埋管线分布，建议顶板施工时在管线位置增加Φ6@200钢筋网片，约束混凝土裂缝的扩展。 e. 顶板的养护、荷载控制：顶板混凝土养护对裂缝的控制非常关键，最好蓄水养护，防水混凝土要求养护在14天以上。

超高层建筑10大技术难点及解决方案培训资料(doc 40页)

超高层建筑10大技术难点及解决方案培训资料(doc 40页)

超高层建筑10大技术难点及解决方案培训资料(doc 40页)铉龙城广场装饰装修工程施工承包合同发包人(甲方):湖北铉龙城置业有限公司承包人(乙方):二零一六年一月“铉龙城广场”装饰装修工程施工承包合同发包人(甲方):湖北铉龙城置业有限公司承包人(乙方):依照《中华人民共和国合同法》、《中华人民共和国招标投标法》及其它有关规定，遵循平等、自愿、公平、诚实信用的原则，甲乙双方就“铉龙城广场”装饰装修工程施工的发包与承包事项经协商一致，签订本合同。

1．工程概况1.1工程名称：“铉龙城广场”1.2工程地点：武汉市汉阳区国博大道与三里坡路交汇处1.3工程内容：一栋4-5层商业广场35000平方米；一栋43层酒店70000平方米；一栋52层公寓楼70000平方米；地下室二层59000平方米；（2）甲方未按时支付工程款的；（3）由于非乙方原因停水停电累计72 小时以上不能施工的；（4）因甲方或甲方代表坚持错误指令而导致工期延误的；（5）不可抗力和其他非乙方原因造成的停工。

3.6.2出现以上情况时，乙方应及时以书面形式通知甲方。

因乙方原因导致工期延误的，由乙方承担责任，工期不顺延。

3.7工期提前3.7.1提前竣工的条件应是采取可行的新技术措施。

任何违反工艺标准、偷工减料等行为不得作为提前竣工的手段。

如果甲方要求提前竣工，双方应签订提前竣工协议，且甲方应在 5 日内批准乙方修订的进度计划及新技术措施，并为赶工提供必要的条件。

3.7.2提前竣工协议应包含以下内容；（1）提前的时间；（2）乙方采取的技术措施；（3）甲方为实行新技术措施提供的条件；（4）实行新技术措施增加的费用。

4．设计4.1设计图及技术文件的提供方式由甲方委托的专业设计公司于开工 5 日前向乙方提供满足施工需要的设计图纸及技术要求。

4.2设计变更4.2.1甲方要求变更设计时，应在该分部或分项工程施工 3 日前通知乙方。

乙方应立即停止对涉及部分的施工及准备活动。

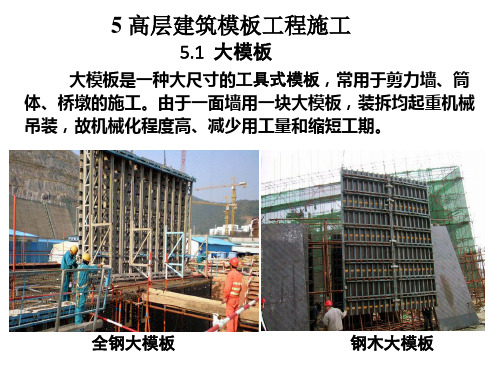

高层建筑施工5_高层建筑模板工程施工课程讲义

高层建筑施工5_高层建筑模板工程施工课程讲义
⑹ 确定预埋件、管线的固定及埋设方法，预留孔洞的处 理方法。
⑺ 将所需模板、连接件、支撑及架设工具等统计列表， 以便于备料。
三、荷载及组合 1. 荷载标准值
（1）倾倒混凝土时产 生的荷载标准值
向模板中供料方法 用溜槽、串筒或由导管输出 用容量为0.2 ~0.8m3的运输器具倾倒
泵送混凝土 用容量为>0.8m3的运输器具倾倒
⑷ 对拉螺栓和扣件根据计算配置,减少模板的开孔。 ⑸ 支架系统应有足够的强度和稳定性。
二、设计步骤
⑴ 划分施工段，确定流水作业顺序和流水工期，明确配 置模板的数量。
⑵ 确定模板的组装方法及支架搭设方法。 ⑶ 按配模数量进行模板组配设计。 ⑷ 进行夹箍和支撑件的设计计算和选配工作。 ⑸ 明确支撑系统的布置、连接和固定方法。
例题：某大模板工程 ,平模尺寸:长*高 = 4890 *2750mm,
墙厚160mm,普通混凝土的坍落度为 80mm,温度为15 ℃,掺
具有缓凝作用的减水剂 .用泵送混凝土浇筑 ,2h浇完。
Psinα≥KωKcos²α
h
α
o
ab
PH
大模板自稳角示意
自稳角方程式 : sinα≥ KωK cos²α P
1/2
得：α≥arcsin[-P+(P²+4K²ωk²)] ( °); Ｐ——大模板单位面积自重 (ｋＮ／ｍ²)； Ｋ——抗倾倒系数,通常Ｋ＝1.2； ωｋ——风荷载标准值 (ｋＮ／ｍ²)。
注：作用范围在有效压头高度以内
混 凝 土 吊 斗 下 料
水平荷载标准 kN/m2 2 4 4 6
（2）振捣混凝土时产生的荷载标准值：水平面模板2.0kN/m2； 垂直面模板4.0kN/m2（作用范围在有效压头高度之内）。

超高层建筑模板脚手架工程技术培训讲义共98页

超高层建筑模板脚手架工程技术培训讲义共98页
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
超高层建筑模板脚手架工程技术培训 讲义
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是

建筑工程高大模板施工技术培训讲义


安装与固定要点
在安装模板前，应对施工环境进 行清理和检查，确保支撑基础坚
实、平整。
根据施工图纸和工艺要求，按顺 序安装模板，确保安装位置准确、
稳固。
采用合适的固定方式，如螺栓、 焊接等，确保模板固定牢固，防 止浇筑混凝土时发生移位或变形。
混凝土浇筑与养护要点
01
02
03
04
在浇筑混凝土前，应检查模板 安装情况，确保符合要求。
演示
通过现场操作演示，向学员展示了高大 模板施工技术的实际操作过程，包括模 板安装、加固、混凝土浇筑等关键环节 ，使学员更加直观地了解高大模板施工 技术的实际操作要点。
VS
讲解
在现场操作演示过程中，结合实际操作对 高大模板施工技术的原理、要点和难点进 行了深入浅出的讲解，帮助学员更好地理 解和掌握高大模板施工技术的实际应用。
详细描述
高大模板施工技术要求严格，需要遵循相关规范和标准。在施工过程中，需要确保模板的安装、固定和支撑牢固 可靠，防止模板移位、变形或坍塌。高大模板适用于高层建筑、大跨度跨越、大型工业厂房等建筑的施工，尤其 适用于大型设备和材料的吊装和支撑。
高大模板施工技术的历史和发展
总结词
高大模板施工技术的历史和发展
拆除顺序
按照先装后拆、后装先拆的原则进行支撑体系的 拆除。
材料回收
对可回收利用的材料进行分类回收，减少建筑垃 圾的产生，实现资源的循环利用。
04 高大模板施工技术要点
支撑体系设计要点
支撑体系应由专业人员设计，确保结构安全、稳定、经济合理。 根据工程实际情况，选择合适的支撑材料和规格，以满足承载力和稳定性要求。
施工过程控制
加强施工现场管理，确保各道 工序按照规范要求进行，对关

建筑工程高大模板施工技术培训讲义

详细描述
某大型工业厂房采用高大模板施工技术，针对厂房内部不同 区域的结构特点，设计了相应的模板支撑体系，有效提高了 施工效率。同时，该技术的应用还为厂房的快速投产提供了 有力保障，取得了显著的经济效益。
案例四
总结词
技术难度高、施工环境复杂、社会效益突
详细描述
某大型桥梁工程采用高大模板施工技术，针 对桥梁跨越河流、道路等复杂环境，采取了 相应的安全措施和技术手段，确保了施工过 程中的安全性和稳定性。该技术的应用为桥 梁的建设提供了有力支持，同时也为地区交 通发展做出了重要贡献。
施工材料选择
总结词：质量优先
详细描述：选择符合国家标准的高质量材料，确保高大模板的强度、刚度和稳定性，提高施工安全性 和工程质量。
施工工艺流程
总结词：规范操作
详细描述：制定详细的施工工艺流程，明确各道工序的操作要求和技术标准，确保施工过程的规范性和准确性。
施工质量控制
01
总结词：严格把控
02
详细描述：建立严格的质量控制 体系，对高大模板的施工质量进 行全面检查和验收，确保工程质 量符合设计要求和相关标准。
特点
高大模板施工技术具有施工效率 高、承载能力强、结构稳定性好 等优点，广泛应用于各类高层和 超高层建筑工程中。
高大模板施工技术的要求
材料要求
高大模板施工技术所使用的材料应具 备足够的强度、刚度和稳定性，能够 承受施工过程中的各种载荷和应力。
施工要求
在高大模板施工过程中，应严格按照 施工图纸和规范进行操作，确保支撑 系统的搭设质量符合要求，同时加强 安全管理，防止坍塌等事故的发生。
技术培训的收获与反思
收获知识技能
通过培训，施工人员掌握 了高大模板施工的相关知 识和技能，提高了个人能 力。

现浇混凝土结构高层建筑施工培训讲义PPT


方整、施工质量好等特点；
但是，大角模也存在加工要 求精细、运转麻烦、墙面平 整度差、接缝在墙的中部等 缺点。
1—合页 2—花篮螺栓 3—固 定销子 4—活动销子 5—调整 螺栓
图6.4 筒形模构造示意图 1—固定角模 2—平面模板 3—活动角模 4—肋板 5—紧伸器 6—调节螺杆 7—连接板
(4) 筒模 筒形模有平模、角模和紧伸器(脱模器)等组成，是将一个
目前，在我国高层建筑的现浇钢筋混凝土工程施工中，为 简化模板安装、拆除，节省模板材料，加快施工进度，使用的 模板除了定型组合钢模板以外，也使用了一些大型工具式模板， 如大模板、滑模、爬模、台模等，更有一些工程使用了永久式 模板。随着建设事业的飞速发展，模板技术已经迅速向工具化、 定型化、多样化、体系化方向发展，并除木模外，已形成组合 式、工具化、永久化三大系列工业化模板系统体系。
模板系统由模板和支撑两部分组成。对模板系统的基 本要求是： (1) 保证结构和构件各部分的尺寸和相互位置的正确； (2) 具有足够的强度、刚度和稳定性，能可靠地承受新浇混 凝土的重量和侧压力以及在施工过程中所产生的荷载； (3) 构造简单，装拆方便，并便于钢筋的绑扎与安装，符合 混凝土的浇筑及养护等工艺要求； (4) 模板接缝严密，不得漏浆。
● 6.3 围护结构施工
● 6.3.1 外墙围护工程保温工程 ● 6.3.2 隔墙工程 ● 6.3.3 填充墙砌体工程

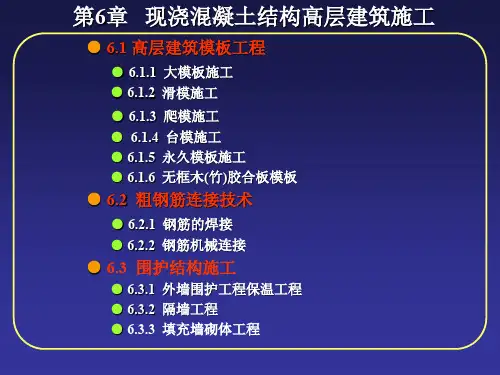

● 6.1 高层建筑模板工程
模板是在施工中使混凝土构件按设计的几何尺寸浇铸
成型的模型，是钢筋混凝土工程的重要组成部分，现浇钢 筋混凝土结构用模板的造价约占钢筋混凝土总造价的30%， 总用工量的50%。因此，采用先进的模板技术，对于提高 工程质量、加快施工速度、提高劳动生产率、降低工程成 本和实现文明施工都具有十分重要的意义。

建筑工程高大施工技术培训讲义


5. 高大模板工程的重点和难点
5.1 支架方案设计 5.2 在实施过程中注意的重点事项 5.3 高支模工程实施的难点 5.4 施工中应注意的问题
5.1 支架方案设计
1、作用于支架的荷载 2、支架承载能力计算的内容 3、支架整体稳定性校核或评估。 4、支架计算时，应采用荷载效应基本组
合。 5、支架计算时，荷载计算不得漏项，荷
7. 案例分析
7.1 广州市××高架路工程 “12.13”事故 7.1.1 基本情况
2004年12月13日凌晨，由××公司承建的××高速公路 ××工程B3标段在浇注主线主体结构混凝土过程中，发生支 架倒塌，造成两死群伤的重大事故。
事故现场位于广州市××路，道路宽度50～60m，中央绿 化带宽8m。事故发生段的112＃～113＃墩的模板支架系统 搭设和钢筋安装均已完成，经施工方自检合格，由监理方组 织了工序验收。
载组合应符合有关规定的要求，杆件计 算模型的选择应合理。
5.2 在实施过程中注意的重点事项
1. 地基基础 2. 材料 3. 安装
5.3 高支模工程实施的难点
1. 为防止托座伸出过长，在支架搭设前，应充分考虑 到支架主构件和托座的正常高度，当预计会出现超 规范的情况，应提前在地基面标高上作分段的调整， 避免影响支架系统承载力的降低。
建筑工程高大施工技术培训讲义
It is applicable to work report, lecture and teaching
高大模板工程技术讲座
目录
一、高大模板工程 二、高大模板专项施工方案及评审
一、高大模板工程
1. 高大模板工程（简称高支模）概述 2. 高支模的相关法规、规范、规程及文件 3. 高支模施工工艺流程 4. 高支模监测及安全管理 5. 高支模的重点和难点 6. 高支模工程事故主要原因 7. 案例分析
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5/5/2020
大模板的种类：
1.桁架式大模板：主要由面板、次肋、主肋、支 撑桁架、稳定机构及附件。
5/5/2020
2.组合式大模板：主要由面板，支撑系统，操作 平台以及连接件组成
1 面板 2水平肋 3支撑桁架 4竖肋骨5 水平调整装置 6垂直调整装置 7栏杆 8脚手架 9穿墙螺栓 10固定卡具
超高层建筑模板技术
背景介绍
近年来超高层建筑发展迅速，数百米的高 楼层出不穷，国内先后建成了上海环球、广州 西塔、深圳京基100大厦等，都是城市地标性建 筑。
确定40层以上（高度100米以上）的建筑为 超高层建筑。
5/5/2020
根据以往的工程实例，超高层建筑多设 计为框架核心筒结构，根据高度的不同，又 主要有两种：
定义
爬升模板简称爬模是一种 以钢筋混凝土竖向结构为支 撑点，利用爬升设备自下而 上逐层爬升的模板体系。
国内外现状
国外
种类：液压油缸爬模 电动爬模 吊爬模 应用：高层建筑 核心筒 桥塔 高耸构造物
国内
种类：1、手动爬模 手动葫芦 2、电动爬模 电动葫芦 电动丝杆 3、液压爬模 液压千斤顶 液压油缸 4、吊爬模 塔吊吊运
5/5/2020
➢针对钢结构转换层
改造现有核心筒爬 模构造，将内筒部分设 计成整体平台形式爬模， 作为主爬升结构，外模 挑在内爬架，依附内筒 上升
5/5/2020
➢针对墙体变截面
横梁两端钩头可伸缩，适应不同墙厚 导轨倾斜可使整个体系适当斜爬
5/5/2020
实际应用效果：自2007年11月联 邦大厦A塔正式开始安装，爬升取 得预期效果，施工速度冬季最快每 月5层，夏季最快每月7层
5/5/2020
类型2工程实例照片
重庆环球金融中心、广州高德均为内外框筒一同施工
5/5/2020
如前述类型1，核心筒先行施工的优点是，能很 好解决多工序交叉作业提供工作面问题。
核心筒墙体结构为第1个施工作业面 内筒水平结构为第2个施工作业面 钢结构柱和钢梁为第3个施工作业面 外框筒组合楼板施工为第4个施工作业面 外侧幕墙分段施工形成第5个施工作业面 下部楼层砌筑和精装工程适时插入施工为第6个施工作业 面
总结
随着建筑施工的人工费越来越高，房地产开发商出于资金剧 转的压力而要求的工期也会越来越紧，施工单位出于国际国 内越来越大的竞争压力，要求加快工程施工进度、降低工程 成本的愿望和要求越来越追切。
5/5/2020
5/5/2020
总结
高层建筑特别是超高层建筑使用 先进的爬模或滑模工艺技术施工， 在确保施工安全及施工质量的前 提下能大大提高施工效率、缩短 施工周期、降低施工综合成本， 提高施工经济效益和社会效益， 因此，超高层建筑运用爬模或滑 模工艺技术施工具有广阔的发展 空间。
滑模
5/5/2020
展望
部分具体技术的未来发展：
•滑动模板表面清理技术
•滑模混凝土养护剂
•大中吨位千斤顶及配套支撑杆承载 能力的研究
•广薄层浇灌，连续微量提升的方法， 防止黏模
展望
爬升模板
爬模材料
实现爬模装置的模块化和轻型化： 积极探索应用钢(铝)框胶合板模板和新材替代现有的大型
钢模板；采用可组装的架体结构适应不同结构施工的 需要；模板体系的业化生产，满足建设市场的需求。
5/5/2020
滑模的构成与使用
滑模主要包括:模板系统，操作平台系统，提升系统和 施工精度控制系统。
5/5/2020
滑模的优缺点
优点：施工过程具有较好的连续性，节约模板施工 速度快。层数越多，滑模的优势越明显。
缺点：（1）支撑杆系浪费钢材，施工成本较 高 （2）支撑杆容易屈曲失稳（3）不适合异 形墙体较多的建筑
5/5/2020
大模板的优缺点
优点：(1)整体安装和拆除，施工速度快，机 械化程度高.(2)整体刚度大，混凝土成型质 量高
缺点：自重大，耗钢材多。
5/5/2020
三、滑升模板（滑模）
简介：滑模是一种工业化模板，通常自带动力提升 装置滑升模板以灌筑竖向混凝土结构的施工方法。 主要适用于高耸构筑物和建筑物等竖向结构
5/5/2020
莫斯科联邦大厦
莫斯科联邦大厦于 2005年底动工，该大 厦主体高340米，建成 后将成为俄罗斯标志性 建筑，为欧洲第一高楼， 也是世界上最高的全混 凝土结构建筑。
5/5/2020
➢地下4 层, 深17145m ➢地上93 层, 建筑高度354m ➢建筑平面为弧线三角形, 标 准层建筑面积3 000m2 ➢核心筒主体呈梯形, 建筑面 积415m2
整套体系总体特点： 整体刚度大 密闭性好 爬升速度快 操作方便 安全设施完楼耸立的今天，各种先进施工模板技术不 断的完善，更新，增多，使得超高层建筑的很多 关键技术得以突破，施工过程更加安全合理，更 多的外形和结构设计，得以在施工过程中实现。 当然， 超高层模板技术层出不穷，仅选择滑模和 爬模两种最常见的模板形式来展开对于其未来使 用前景的探讨。
5/5/2020
五、台模
简介：台模又称飞模，是现浇钢筋混凝土楼板的一种 大型工具式模板。主要用于浇筑平板式或带边梁的水 平结构。
5/5/2020
台模工程实例
阿联酋阿布扎比阿林岛大厦B1楼
5/5/2020
台模的构造与使用
台模是一种由平台板、梁、支架、支撑和调节支腿等组 成的大型工具式模板，可以整体脱模和转运，借助吊车 从浇完的楼板下飞出转移至上层重复使用。
谢谢
5/5/2020
5/5/2020
模板选择：可升降液压爬 模
5/5/2020
主要技术难点： ➢核心筒平面不规则 ➢钢结构转换层 ➢墙体变截面
5/5/2020
解决方案：
➢针对核心筒平面不 规则
采用液压平衡方法 （同步马达）同组内各个 马达由联轴器联通，使得 各马达转速相等，从而使 得每条分支油路中的出油 量大致相等，达到平衡目 的。
由此，一座超高层内多道工序可以一同施工，有 互相独立，互不干扰，并且提供多个施工作业面，有 利于加快施工进度。
5/5/2020
类型2：前述类型2，由于外框筒结构为钢筋混凝 土结构，理论上不适合核心筒先行施工的施工工艺， 理由有：
(1)、外筒梁板钢筋需全部同截面断开，对结构受 力性能影响较大，很难征得设计同意。
(2)、普通钢筋混凝土楼板需支模施工。
结论：前述类型2的超高层结构比较适合采取内 外筒一起同步施工的形式。
5/5/2020
目前，可用于超高层建筑施工的模板及围护系统
有： (1)、爬模系统
(2)、滑模系统
类型1
(3)、顶模系统
(4)、传统翻模+爬架围护系统的工艺
5/5/2020
爬升模板
• 定义 • 国内外现状 • 液压爬模特点 • 系统组成 • 工艺流程 • 葵花宝典
5/5/2020
滑动模板
展望
施工组织方面：建立专业化的滑模工程公司，建立和完善具有滑模 施工特色的成套管理系统；加强滑模施工精度控制的智能化研究。
模板工具方面：模板安置向通用化，工具化方向发展； 设备性能的完善，提高支撑杆的回收率；
施工类型方面：加强冬季滑模施工工艺，特种滑模施工工艺
5/5/2020
5/5/2020
四、滑框倒模体系
简介：在滑模的基础上 增设竖向滑道，模板提 升时只滑框、不滑模， 因此模板由滑动脱模变 为拆倒脱模。
5/5/2020
滑模倒框体系构造与使用
施工顺序： （1）拆模板 （2）浇混凝土 （3）提升 （4）拆倒模板
5/5/2020
滑框倒模体系评价
滑框倒模是在滑模施工工艺的基础上发展而 来的一种施工方法，兼具滑模的优点，易于 保证混凝土浇筑的质量，缺点在于操作较为 繁琐，施工劳动量相对较大，速度略低于滑 模
5/5/2020
操作平台系统
5/5/2020
爬升机械系统
附墙机构 爬升机构 承重架
工艺流程
预埋爬升附墙固件，浇捣混凝土 待混凝土达到强度，拆除模板，安装傅
墙及导向装置 系统爬升到位后，绑扎钢筋，安装模板，
进入加一个循环
工艺流程
预埋爬升附墙固件，浇捣混凝土 绑扎钢筋，同时等混凝土养护 达到强度后，拆除模板，安装附 墙及导向装置 系统自动爬升到位 后，安装模板，进入 下一个循环
葵 花 宝 典 ！
5/5/2020
高层建筑混凝土模板体系介绍
组合钢模板 大模板 滑模 滑框倒模体系 台模（又称飞模）
5/5/2020
一、组合钢模板
简介:构造简单，拆装方便，通用性强，适用 于高层建筑的各种结构体系
5/5/2020
二、大模板介绍
简介：大尺寸的工具式模板，一般是一块墙面用一块大 模板。基本特点：模板面积大，用于竖向混凝土构件的 浇筑
5/5/2020
展望
爬升结构
对爬模的支架系统进 行结构优化，用有限 元软件分析出杆件的 受力，在受力较的部 位进行加强，从而建 立一种更轻型、更牢 固的架体结构。
5/5/2020
5/5/2020
展望
施工技巧：
总结出实际工程施工中遇到的 技术难题的处理方法，例如： 非标准层的爬升，体的倾斜爬 升等等问题，为以后的工程提 供借鉴。
类型1：内筒为钢筋混凝土核心筒结构 +外筒巨柱，巨柱与核心筒之间钢梁连接， 外筒楼板为组合楼板的形式，如：广州西塔、 上海环球、深圳京基100大厦、广州东塔， 均为该结构形式，高度均在400米以上。
5/5/2020
5/5/2020
广州西塔
类型2：内筒为钢筋混凝土核心筒+外 筒巨柱，巨柱与核心筒之间为钢筋混凝土 梁连接，楼板为普通的钢筋混凝土楼板， 如：重庆环球、广州高德、合肥华润置地 万象城的东、西塔楼。建筑高度约在 200～400米。
