别克全车电路图

X50A 发动机舱盖下保险丝盒标签 编号 装置标签名称 装置赋值名称 额定电流 说明

1 － F1UA保险丝 15A 变速器控制模块 2 － F2UA保险丝 5A 发动机控制模块 3-4 － 未使用 不适用 未使用

5 － F5UA保险丝 5A 变速器控制模块、发动机控制模块 6 － F6UA保险丝 30A 挡风玻璃刮水器继电器

7 － 未使用 不适用 未使用

8 － F8UA保险丝 15A 点火线圈、喷油器、发动机控制模块 9 － F9UA保险丝 15A 点火线圈、喷油器、发动机控制模块 10 － F10UA保险丝 20A 发动机控制模块 11 － F11UA保险丝 10A 加热型氧传感器 12 － F13UA保险丝 30A 起动电机

13 － F12UA保险丝 7.5A 变速器控制模块、燃油控制器、曲轴箱通风加热器 14 － F14UA保险丝 7.5A 后窗玻璃刮水器继电器 15 － F15UA保险丝 20A 未使用 16 － F16UA保险丝 7.5A 备用 17 － F17UA保险丝 5A 安全气囊系统传感和诊断模块 18 － F18UA保险丝 5A 备用 19 － F19UA保险丝 15A 前照灯水平调节执行器 20 － F20UA保险丝 20A 燃油泵继电器 21 － F21UA保险丝 30A 车窗电机、前车门 22 － F22UA保险丝 25A 电子制动控制模块（EBCM） 23 － F23UA保险丝 10A 电动滑门控制模块 24 － F24UA保险丝 30A 车窗电机、前车门 25 － F25UA保险丝 30A 电动举升门电机、后部空调电机 26 － F26UA保险丝 50A 电子制动控制模块（EBCM） 27 － F27UA保险丝 30A 电动滑门电机 28 － F28UA保险丝 40A 后窗除雾器格栅 29 － F29UA保险丝 15A 空调压缩机 30 － F30UA保险丝 15A 第二排座椅通风 31 － F31UA保险丝 10A 电动举升门控制模块 汽车技师帮技术资料——一别克GL8发动机维修电路图(X50A 发动机舱盖下保险丝盒标)32 － F32UA保险丝 15A 车身控制模块电源 33 － F33UA保险丝 25A 第一排座椅加热模块 34 － F34UA保险丝 25A 天窗控制模块、天窗遮阳板电机模块 35 － F35UA保险丝 30A 音频放大器（UQS） 36 － F36UA保险丝 10A 前照灯高度调节执行器 37 － F37UA保险丝 10A 右侧远光前照灯 38 － F38UA保险丝 10A 左侧远光前照灯 39 － F39UA保险丝 25A 第二排座椅加热模块

8.10.3.2 电动车门系统连接器端视图

右侧车门开关板J1（如装备）

右侧车门开关板J2（如装备）

连接器部件信息 l12160716 l8路 F Metri-Pack 280系列(黑色)

针号 导线颜色 电路号码 功能

A GY （灰色） 295E 门锁执行器锁止控制器

C-H - - 未用

连接器部件信息 l12160716 l8路 F Metri-Pack 280系列(黑色)

针号 导线颜色 电路号码 功能

A GY （灰色） 295A 门锁执行器锁止控制器

C-H - - 未用 汽车技师帮技术资料——一别克GL8维修电路图(8.10.3.2 电动车门系统连接器端视)左前门车门锁闩总成J1

左前门车门锁闩总成

连接器部件信息 l15300027 l2路插座 F Metri-Pack 280系列密封(黑色)

针号 导线颜色 电路号码 功能

A TN （黄褐色） 694 左前门门锁执行器解锁控制器

B GY （灰色） 295 门锁执行器锁止控制器

连接器部件信息 l15410728 l4路 F GT 150系列密封（黑色)

针号 导线颜色 电路号码 功能

A TN （黄褐色） 126 左前门打开开关门信号

B GY/BK（灰色/黑色） 745 左前门半开开关信号

C - - 未用

D BK （黑色） 550T 接地 汽车技师帮技术资料——一别克GL8维修电路图(8.10.3.2 电动车门系统连接器端视)

右前门车门锁闩总成J1

右前门车门锁闩总成J2

连接器部件信息 l15300027 l2路 F Metri-Pack 280系列密封(黑色)

针号 导线颜色 电路号码 功能

A TN （黄褐色） 294 门锁执行器解锁控制器

B GY （灰色） 295 门锁执行器锁止控制器

连接器部件信息 l15410728 l4路 F GT 150系列密封（黑色）

针号 导线颜色 电路号码 功能

A BK （黑色） 850F 接地

8.4.3.2 仪表板、仪表和控制台连接器端视图

I/P多功能开关连接器J1

I/P多功能开关连接器J2

针 电路编号 导线颜色 功能

1 240A OG （橙色） 电源 2 1328 OG （橙色） 菜单信号

3 1551B BK/WH ( 黑色/白色) 接地

4 192 OG （橙色） 前雾灯开关

5 1816 OG （橙色） 复位信号l

6 893 PK （粉红色） INFO-Down

7 1551K BK/WH（黑色/白色） 接地

8 2144 TN （黄褐色） 危险警告开关

针 电路编号 导线颜色 功能 GY 汽车技师帮技术资料——一别克GL8维修电路图(8.4.3.2 仪表板、仪表和控制台连接器端视) 仪表板组合仪表(IPC) 1 8G （灰色） 调光信号

2 1327 YE （黄色） Info-UP

3 1571 BN/WH（棕色/白色） TCS 信号

4 34B PU （紫色） 左右雾灯开关信号

5 122C RD （红色） 右后雾灯指示低

6 1977 YE/BK （黄色/黑色） 右后雾灯信号l

接头零件信息 l15393409 l26路F压杆辅助型（黑色）

针 导线颜色 电路编号 功能

1 BK/WH（黑色/白色） 1551 接地

2 YE （黄色） 1870B 故障指示灯(MIL)控制

4 BN/WH（棕色/白色） 419 故障指示灯（MIL）控制

5 - - 未用

6 PK （粉红色） 849 制动液液面传感器信号

7 OG （橙色） 1328 驾驶员信息中心菜单信号

8 OG （橙色） 1816 驾驶员信息中心Set（设置）/Reset（复位）开关信号 汽车技师帮技术资料——一别克GL8维修电路图(8.4.3.2 仪表板、仪表和控制台连接器端视)9 PK （粉红色） 893 驾驶员信息中心Down（下）信号

10 YE （黄色） 1327 驾驶员信息中心UP（向上）信号

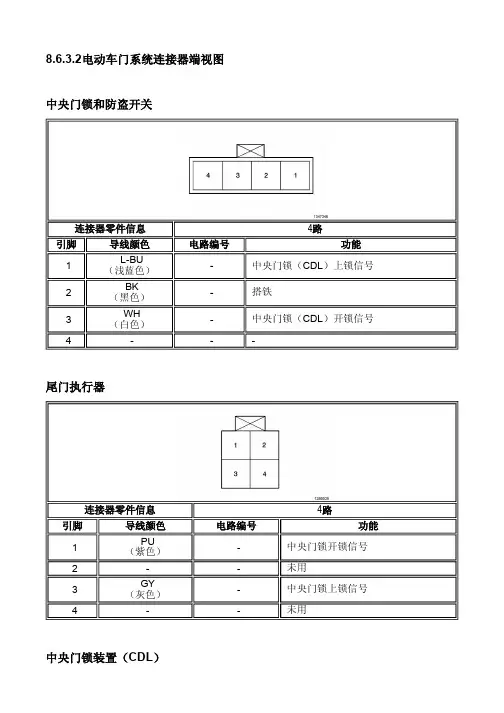

8.6.3.2电动车门系统连接器端视图

中央门锁和防盗开关

尾门执行器

中央门锁装置（CDL）

连接器零件信息 4路

引脚 导线颜色 电路编号 功能

1 L-BU （浅蓝色） - 中央门锁（CDL）上锁信号

2 BK （黑色） - 搭铁

3 WH （白色） - 中央门锁（CDL）开锁信号

4 - - -

连接器零件信息 4路

引脚 导线颜色 电路编号 功能

1 PU （紫色） - 中央门锁开锁信号

2 - - 未用

3 GY （灰色） - 中央门锁上锁信号

4 - - 未用

门锁开关

连接器零件信息 8路

引脚 导线颜色 电路编号 功能

1 L-GN/WH（浅绿色/白色） - 遥控门锁锁止信号

2 GY （灰色） - 门锁执行器锁止信号

3 PU （紫色） - 门锁执行器开锁信号

4 WH （白色） - 左前中央门锁和防盗开关未锁

5 OG/BK（橙色/黑色） - 蓄电池主电压

6 L-BU （浅蓝色） - 左前中央门锁和防盗开关未锁

7 YE （黄色） - 遥控门锁开锁信号

8 BK （黑色） - 搭铁

连接器零件信息 3路

引脚 导线颜色 电路编号 功能

1 L-GN/WH（浅绿色/白色） - 控制装置锁止信号

2 BK （黑色） - 搭铁

3 WH （白色） - 锁止信号 折叠后视镜装置

左前车门执行器

左后车门执行器

连接器零件信息 8路

引脚 导线颜色 电路编号 功能

1 GY/BK（灰色/黑色） - 折叠后视镜开关信号

2 - - -

3 PU （紫色） - 蓄电池主电压

4 WH （白色） - 点火电压

5 OG/BK（橙色/黑色） - 搭铁

6 - - -

7 YE （黄色） - 电动后视镜装置搭铁

8 BK （黑色） - 电动后视镜装置信号

连接器零件信息 2路

引脚 导线颜色 电路编号 功能

1 GY （灰色） - 中央门锁（CDL）上锁信号

2 PU （紫色） - 中央门锁（CDL）开锁信号
