4011工作原理

本文介绍的节电开关,在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。灯亮后经过40秒左右的延时节电开关自动关闭，灯灭。该开关适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。电路采用四与非门集成电路4011作为中心元件，结合外围电路，实现各项功能，该节电开关还有以下特点：

▲ 采用单线出入 可直接替代原手控开关，不用另接线，便于安装。

▲ 声控灵敏度高 在其附近的脚步声、说话声等均可将开关启动。

▲ 寿命长 该节电开关全部采用无触点元件，不用担心使用寿命。

▲ 耗电省 节电开关自身耗电小于0.5W。

▲ 安装方便 节电开关采用86型通用电气开关盒设计。

一、电路原理介绍：

二、安装说明：

1、二极管、三极管安装时注意极性不要装反，线路板上都有标识，制作时请严格按标识插件；

2、三极管安装时必须控制其高度，安装时尽量插到底，装入盒子后，若太高的话会将电路板顶起，造成盖子无法正常安装； 3、电容安装时应采用卧式安装，否则太高了会顶到盒子；

4、驻体话筒必须焊出两根引线后方能安装于线路板上，可用剪下来的电阻引脚来焊，其中驻体话筒在安装时，有极性之分，中间的为正，与外壳相连的为负；

我们焊接好的电路板照片如下图，制作时若有不清楚，可以看图进行参考：

元件全部安装好后的声光控开关外型如下图：

集成电路声光控开关全套散件：11元（此报价不含运费，购买时请注意！）

巧用一片CD4011组装七种逻辑门电路

陕西汉中宇星电力电子学校 郭秦汉

笔者用一块CD4011(四2与非门)和少量的外围元件，用三组电路分别制作了与非门、非门、与门、或非门、或门以及与或非门和异或门电路，经实验效果很好。后来用此方法辅导学生制作，使学生对逻辑门电路应用有了初步的认识，对门电路的变通使用有了新的理解，增强了学生用学过的知识解决问题的能力，提高了学习兴趣。现把制作方法介绍给大家，供参考。一、五种基本门电路制作

CD4011内部结构如图1所示。此IC工作电压范围宽(3V～18V)，且不易损坏。笔者在做试验时，将一块IC反复拆装测试数次，依然完好。

1．组装与非门电路

只要将电源接通，给输入端加上高电平或低电平，就可以直接测量其逻辑状态。

2．要组成与门电路，根据上述原理

只需在输入端加一级非门。在实际运用中，把与非门两个输入端并联，就把与非门改成了非门

如图2所示。

3．或非门用两只二极管和一个电阻，组成或门电路，用两个与非门改装的非门，用来对小信号进行放大，组成或非门电路。表达式为：

逻辑图见图3所示。

具体电路如图4所示。＆1、＆2组成与门电路，VD2、VD3和＆3、＆4组成或门电路，IC工作电压为DC9V，○14脚接电源正极，⑦脚接负极，VD1用于防止电源极性接反。C为滤波电容，R3、R4为下拉电阻。为了简化测试操作过程，将A、B端直接置0，即A=0、B=0，R1、R2为高电平输入信号源，如将其输出端接A或B，都可以使原来的状态发生改变，成为高电平。与门、或门的输出端Y都接有发光二极管和限流电阻，用来显示输出状态。输出高电平时，LED亮，输出低电平时，LED灭。在测试中，可按照真值表要求，在A、B端输入电平，根据对应的LED亮为1，灭为0填入表格，完成对门电路的测试。

如需测试非门电路，可以将IC的④脚与LED的连接点断开而改接到或门电路⑩、⑥、⑩脚的连接处，在VD2、VD3输入高电平，便可以在检测或非门和或门的逻辑功能的同时，观察到＆4的输入和输出电平，总是一高一低，两只LED一亮一灭，其逻辑功能符合逻辑函数表达式：

4011的原理及应用

概述

4011是一种四输入与非门（NAND gate），是数字电子领域中常用的逻辑门元件。它具有四个输入引脚和一个输出引脚。在本文档中，我们将探讨4011的工作原理及其在电子应用中的常见用途。

原理

4011由四个二输入与非门组成，每个与非门的工作原理如下：

• 当所有输入为高电平（1）时，输出为低电平（0）。

• 当任意一个输入为低电平（0）时，输出为高电平（1）。

4011采用CMOS技术制造，因此具有低功耗和高抗干扰能力。

应用

4011作为一种常见的逻辑门元件，广泛应用于数字电子电路中，以下是一些常见的应用场景：

1. 时序控制器

– 4011可以用于控制时序电路的时钟信号。

– 可以将多个输入的信号进行逻辑运算，以控制特定时间段内的操作。

2. 数据选择器

– 通过将多个输入信号与非操作后的输出连接到输入引脚，可以实现数据选择功能。

– 根据输入信号的不同组合，可以选择不同的数据进行处理。

3. 逻辑运算

– 4011可以用于执行逻辑运算，如与门、非门、或门等。

– 可以实现数字信号的逻辑运算、布尔代数运算等。

4. 时钟发生器

– 通过连接合适的元件和电路，可以将4011用作时钟发生器。

– 可以产生特定频率和特点波形的时钟信号。

5. 模拟电路切换

– 通过将输入信号与非操作后的输出连接到切换电路，可以实现模拟电路的切换功能。 – 可以将不同的输入信号切换到输出，以实现不同的模拟电路功能。

6. 信号放大和处理

– 4011可以用于信号的放大和处理。

– 可以将输入信号进行逻辑运算、滤波、增益等操作，从而得到所需的输出信号。

总结

4011是一种常见的四输入与非门元件，具有低功耗和高抗干扰能力。它可以应用于各种数字电子电路中，如时序控制器、数据选择器、逻辑运算、时钟发生器、模拟电路切换和信号放大处理等。4011的应用范围广泛，是数字电子领域中不可或缺的元件之一。通过理解和应用4011，可以实现各种复杂的电子功能和系统设计。

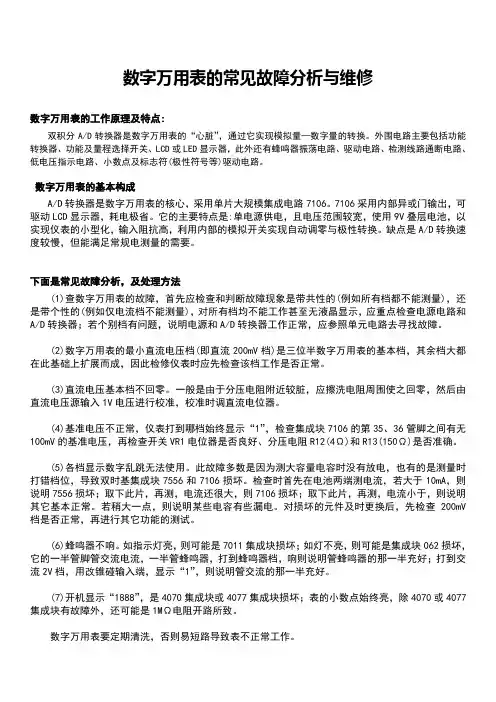

数字万用表的常见故障分析与维修

数字万用表的工作原理及特点:

双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。

数字万用表的基本构成

A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。7106采用内部异或门输出，可驱动LCD显示器，耗电极省。它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。缺点是A/D转换速度较慢，但能满足常规电测量的需要。

下面是常见故障分析，及处理方法

(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。

(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。

(3)直流电压基本档不回零。一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。

(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。

(5)各档显示数字乱跳无法使用。此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于，则说明其它基本正常。若稍大一点，则说明某些电容有些漏电。对损坏的元件及时更换后，先检查200mV档是否正常，再进行其它功能的测试。
