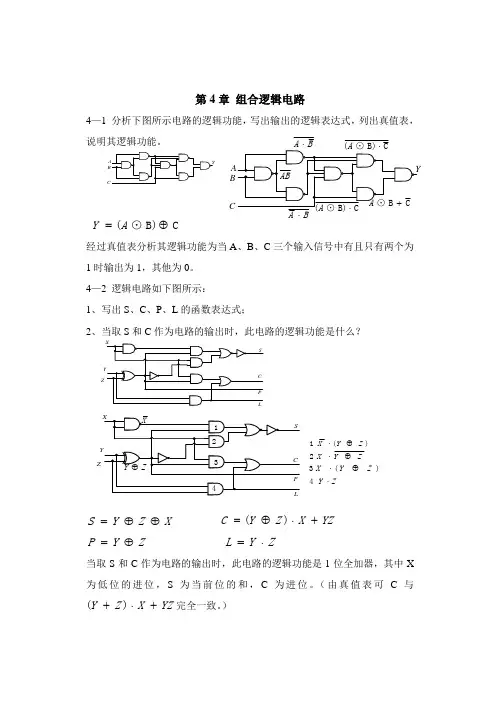

- 1 - 数字电路与逻辑设计习题及参考答案

一、选择题

1. 以下表达式中符合逻辑运算法则的是 D 。

A.C·C=C2 B.1+1=10 C.0<1 D.A+1=1

2. 一位十六进制数可以用 C 位二进制数来表示。

A. １ B. ２ C. ４ D. 16

3. 当逻辑函数有n个变量时，共有 D 个变量取值组合？

A. n B. 2n C. n2 D. 2n

4. 逻辑函数的表示方法中具有唯一性的是 A 。

A .真值表 B.表达式 C.逻辑图 D.状态图

5. 在一个8位的存储单元中，能够存储的最大无符号整数是 D 。

A.（256）10 B.（127）10 C.（128）10 D.（255）10

6.逻辑函数F=BAA)( = A 。

A.B B.A C.BA D. BA

7．求一个逻辑函数F的对偶式，不可将F中的 B 。

A .“·”换成“+”，“+”换成“·”

B.原变量换成反变量，反变量换成原变量

C.变量不变

D.常数中“0”换成“1”，“1”换成“0”

8．A+BC= C 。

A .A+B B.A+C C.（A+B）（A+C） D.B+C

9．在何种输入情况下，“与非”运算的结果是逻辑0。 D

A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1

10．在何种输入情况下，“或非”运算的结果是逻辑1。 A

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1

11．十进制数25用8421BCD码表示为 B 。

A.10 101 B.0010 0101 C.100101 D.10101

12．不与十进制数（53.5）10等值的数或代码为 C 。

A.(0101 0011.0101)8421BCD B.(35.8)16 C.(110101.11)2 D.(65.4)8

- 2 - 13．以下参数不是矩形脉冲信号的参数 D 。

A.周期 B.占空比 C.脉宽 D.扫描期

14．与八进制数(47.3)8等值的数为： B

A. (100111.0101)2 B.(27.6)16 C.(27.3 )16 D. (100111.101)2

15. 常用的BCD码有 D 。

A.奇偶校验码 B.格雷码 C.ASCII码 D.余三码

16.下列式子中，不正确的是(B)

A.A+A=A B.AA1

C.A0=A D.A1=A

17.下列选项中，______是TTLOC门的逻辑符号。( C

)

18.下列选项中，叙述不正确的是( B )

A.接入滤波电容引入是消除竞争冒险的方法之一。

B.引入选通脉冲不能消除竞争冒险。

C.修改逻辑设计，增加冗余项是常用的消除竞争冒险的方法。

D.化简电路，减少逻辑器件数目，不能消除竞争冒险。

19.下列选项中，不能实现Qn+1=nQ。(D)

20.下列选项中，叙述不正确的是(B)

A.任意两个不同的最小项之积，值恒为0。

B.RAM的特点是一旦停电，所存储的内容不会丢失。

C.在逻辑代数中，常用的逻辑运算是与非、或非、与或非、异或等。

D.单向导电特性是半导体二极管最显著的特点。

- 3 - 21. n位二进制计数器的模为(B)

A.n2 B.2n C.n2+1 D.2n+1

22.下列选项中，______不是单稳态触发器的特点。(A)

A.有一个稳定状态，有两个暂稳状态。

B.暂稳状态维持一段时间后，将自动返回稳定状态。

C.暂稳状态时间的长短与触发脉冲无关，仅决定于电路本身的参数。

D.在外来触发脉冲的作用下，能够由稳定状态翻转到暂稳状态。

23.用四选一数据选择器实现函数Y=1A·0A+1A·A0，应使(D)

A.D0=D2=0，D1=D3=1 B.D0=D2=1，D1=D3=0

C.D0=D1=0，D2=D3=1 D.D0=D1=1，D2=D3=0

24.在下列逻辑电路中，是时序逻辑电路的有(B)

A.加法器 B.读/写存储器

C.编码器 D.数值比较器

25. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( B ) 。

A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7）

C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7）

26．8线—3线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出012YYY的值是（ C ）。

A．111 B. 010 C. 000 D. 101

27．十六路数据选择器的地址输入（选择控制）端有（ C ）个。

A．16 B.2 C.4 D.8

28. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（ A ）。

A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000

C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111

29．已知74LS138译码器的输入三个使能端（E1=1， E2A = E2B=0）时，地址码A2A1A0=011，则输出 Y7 ～Y0是( C ) 。

A. 11111101 B. 10111111 C. 11110111 D. 11111111

- 4 - 30. 一只四输入端或非门，使其输出为1的输入变量取值组合有( D )种。

A．15 B．8 C．7 D．1

31. 随机存取存储器具有( A )功能。

A.读/写 B.无读/写 C.只读 D.只写

32．N个触发器可以构成最大计数长度（进制数）为( D )的计数器。

A.N B.2N C.N2 D.2N

33．某计数器的状态转换图如下，

其计数的容量为( B )

A． 八 B. 五 C. 四 D. 三

34．已知某触发的特性表如下（A、B为触发器的输入）其输出信号的逻辑表达式为( C )。

A B Qn+1 说明

0 0 Qn 保持

0 1 0 置0

1 0 1 置1

1 1 Qn 翻转

A． Qn+1 ＝A B. nn1nQAQAQ C. nn1nQBQAQ D. Qn+1 ＝

B

35． 有一个4位的D/A转换器，设它的满刻度输出电压为10V，当输入数字量为1101时，输出电压为（ A ）。

A． 8.125V B.4V C. 6.25V D.9.375V

36．函数F=AB+BC，使F=1的输入ABC组合为( D )

A．ABC=000 B．ABC=010 C．ABC=101 D．ABC=110

37．已知某电路的真值表如下，该电路的逻辑表达式为( C )。

A．CY B. ABCY C．CABY D．CCBY

A B C Y A B C Y 000 001 010

011 100

101 110 111

- 5 - 0 0 0 0 1 0 0 0

0 0 1 1 1 0 1 1

0 1 0 0 1 1 0

1

0 1 1 1 1 1 1

1

38．四个触发器组成的环行计数器最多有( D )个有效状态。

A.4 B. 6 C. 8 D. 16

39. 下列不属于数字逻辑函数的表示方法的是（B ）。

A. 真值表 B. 占空比

C. 逻辑表达式 D. 逻辑图

40. 将（0.706）D转换为二进制数（0.101101001）B，两者的误差不大

于（A ）。

A. 2-10 B. 2-9 C. 2-8 D. 2-7

41. 下列四个不同进制的无符号数中，其值最小的是（C ）。

A.（11001011）B B.（201）D

C.（310）O D.（CA）H

42. 下列属于有权码的是（A ）。

A．2421码 B. 余3循环码 C. 格雷码 D. ASCⅡ码

43. 下列函数中，是最小项表达式形式的是（A ）。

A. BCACBAY B. DCACABY

C. BCABCY D. ABCCB AY＋

44. 已知某逻辑电路对应的逻辑函数表达式为ACBACAF中，（ ）的变化可能造成该逻辑电路产生竞争冒险（ ）。

A. A变量 B. B变量 C. C变量 D. 都不会

- 6 - 45. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( B ) 。

A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7）

C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7）

46．8线—3线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出012YYY的值是（ A ）。

A．111 B. 010 C. 000 D. 101

47．十六路数据选择器的地址输入（选择控制）端有（ C ）个。

A．16 B.2 C.4 D.8

48．已知74LS138译码器的输入三个使能端（E1=1， E2A = E2B=0）时，地址码A2A1A0=011，则输出 Y7 ～Y0是( C ) 。
