低温喷雾干燥机原理

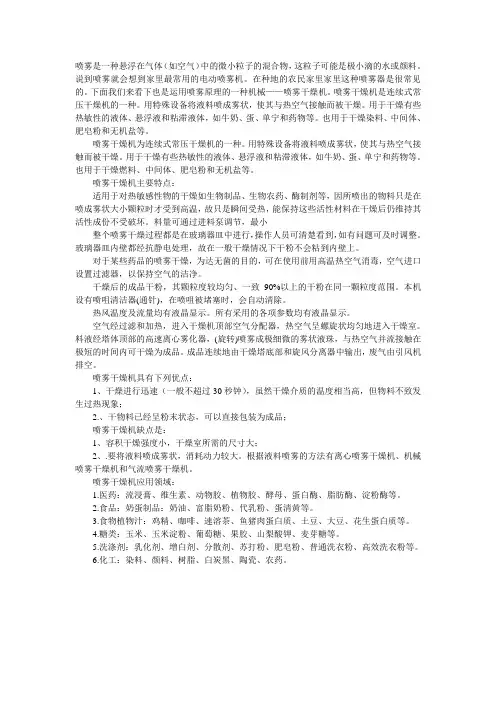

喷雾是一种悬浮在气体（如空气）中的微小粒子的混合物，这粒子可能是极小滴的水或颜料。说到喷雾就会想到家里最常用的电动喷雾机。在种地的农民家里家里这种喷雾器是很常见的。下面我们来看下也是运用喷雾原理的一种机械——喷雾干燥机。喷雾干燥机是连续式常压干燥机的一种。用特殊设备将液料喷成雾状，使其与热空气接触而被干燥。用于干燥有些热敏性的液体、悬浮液和粘滞液体，如牛奶、蛋、单宁和药物等。也用于干燥染料、中间体、肥皂粉和无机盐等。

喷雾干燥机为连续式常压干燥机的一种。用特殊设备将液料喷成雾状，使其与热空气接触而被干燥。用于干燥有些热敏性的液体、悬浮液和粘滞液体，如牛奶、蛋、单宁和药物等。也用于干燥燃料、中间体、肥皂粉和无机盐等。

喷雾干燥机主要特点：

适用于对热敏感性物的干燥如生物制品、生物农药、酶制剂等，因所喷出的物料只是在喷成雾状大小颗粒时才受到高温，故只是瞬间受热，能保持这些活性材料在干燥后仍维持其活性成份不受破坏。料量可通过进料泵调节，最小

整个喷雾干燥过程都是在玻璃器皿中进行，操作人员可清楚看到，如有问题可及时调整。玻璃器皿内壁都经抗静电处理，故在一般干燥情况下干粉不会粘到内壁上。

对于某些药品的喷雾干燥，为达无菌的目的，可在使用前用高温热空气消毒，空气进口设置过滤器，以保持空气的洁净。

干燥后的成品干粉，其颗粒度较均匀、一致90%以上的干粉在同一颗粒度范围。本机设有喷咀清洁器(通针)，在喷咀被堵塞时，会自动清除。

热风温度及流量均有液晶显示。所有采用的各项参数均有液晶显示。

空气经过滤和加热，进入干燥机顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，废气由引风机排空。

喷雾干燥机具有下列优点：

1、干燥进行迅速（一般不超过30秒钟），虽然干燥介质的温度相当高，但物料不致发生过热现象；

喷雾干燥机是PTC热敏陶瓷生产工艺中的重要设备，该设备价格较高，组成复杂，使用和维护难度较大。设备的良好运转，不仅能够保证PTC热敏陶瓷生产的正常进行，还可以适当延长设备使用寿命，降低生产成本，因此对喷雾干燥机的正确操作以及加强维护保养十分必要。

1 喷雾干燥机原理及组成

造粒是PTC 热敏陶瓷片生产过程中十分重要的工序，粒料的质量直接影响PTC陶瓷片的外观、机械性能以及阻温特性。造粒是指在磨细的粉料中加入一定量的粘合剂，均匀调和后使之形成颗粒状粉体，这种粉料具有较好的流动性与压延性，以便在压片工序中可以得到具有较好强度、不易分层开裂的片子。在工业化生产中采用喷雾干燥法造粒，其基本原理是把带有粘合剂的粉料，用喷雾器喷入造粒塔中进行雾化，塔中的雾滴被塔中热气流干燥成颗粒状粉体，然后从干燥塔底部卸出。

压力式喷雾干燥机主要由供料系统、干燥系统、除尘系统、加热系统和电器系统组成，而每一系统又包括一些相关设备。

供料系统由搅拌桶、过滤器、隔膜泵和喷枪等组成。球磨好的二次料浆从球磨机转移到搅拌桶中，经过滤器被隔膜泵抽取并传送，然后经过喷枪进入干燥塔内。

料浆由喷枪喷嘴进入干燥塔开始了喷雾造粒干燥过程，具体过程分为三个阶段：

(1)料浆雾化。料浆由供料系统中的隔膜泵以一定压力从喷嘴压入干燥塔，压力的能量转换为动能，料浆由下向上从喷嘴喷出，形成一层高速的液膜，液膜随即分裂为液滴。雾化产生的液滴尺寸与压力成反比，喷嘴的生产能力与压力的平方成正比。

(2)雾粒干燥成球。雾粒与热空气以混合流的方式工作，热空气是通过顶盖上的热空气分配器进入塔内，热风分配器产生一股向下的流线空气气流，雾滴由下向上喷入热空气流。雾滴由于表面张力作用而形成球形，同时由于雾滴具有很大的表面积，其中水分迅速蒸发干燥，而最终收缩形成干燥的球形颗粒粉料。

(3)颗粒粉料卸出。形成的球形颗粒粉料在干燥塔内逐渐沉降，与热空气分离，塔下部的漏斗型腔使颗粒料汇集并从出料口卸出。较细的颗粒料与干燥空气一起由与漏斗形上部相连的抽风机抽取而进入除尘系统。为干燥塔输送热空气的送风机、干燥塔以及抽风机组成了干燥系统。

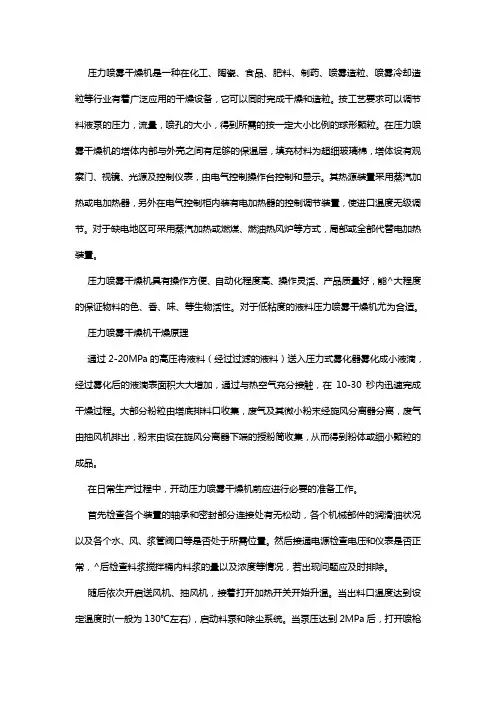

压力喷雾干燥机是一种在化工、陶瓷、食品、肥料、制药、喷雾造粒、喷雾冷却造粒等行业有着广泛应用的干燥设备，它可以同时完成干燥和造粒。按工艺要求可以调节料液泵的压力，流量，喷孔的大小，得到所需的按一定大小比例的球形颗粒。在压力喷雾干燥机的塔体内部与外壳之间有足够的保温层，填充材料为超细玻璃棉，塔体设有观察门、视镜、光源及控制仪表，由电气控制操作台控制和显示。其热源装置采用蒸汽加热或电加热器，另外在电气控制柜内装有电加热器的控制调节装置，使进口温度无级调节。对于缺电地区可采用蒸汽加热或燃煤、燃油热风炉等方式，局部或全部代替电加热装置。

压力喷雾干燥机具有操作方便、自动化程度高、操作灵活、产品质量好，能^大程度的保证物料的色、香、味、等生物活性。对于低粘度的液料压力喷雾干燥机尤为合适。

压力喷雾干燥机干燥原理

通过2-20MPa的高压将液料（经过过滤的液料）送入压力式雾化器雾化成小液滴，经过雾化后的液滴表面积大大增加，通过与热空气充分接触，在10-30秒内迅速完成干燥过程。大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，从而得到粉体或细小颗粒的成品。

在日常生产过程中，开动压力喷雾干燥机前应进行必要的准备工作。

首先检查各个装置的轴承和密封部分连接处有无松动，各个机械部件的润滑油状况以及各个水、风、浆管阀口等是否处于所需位置。然后接通电源检查电压和仪表是否正常，^后检查料浆搅拌桶内料浆的量以及浓度等情况，若出现问题应及时排除。

随后依次开启送风机、抽风机，接着打开加热开关开始升温。当出料口温度达到设定温度时(一般为130℃左右)，启动料泵和除尘系统。当泵压达到2MPa后，打开喷枪开始造粒。压力喷雾干燥机运行后，应及时观察雾化情况及料泵工作状况，若出现堵枪现象需立即清洗或更换喷嘴。

喷雾干燥机正常运行后，还应定时收料、定时检查各系统运行情况，记录各工艺参数，并注意清理振动过滤筛。

喷雾干燥机特点和工作原理

2014/9/14

喷雾干燥机为连续式常压干燥器的一种。用特殊设备将液料

喷成雾状，使其与热空气接触而被干燥。用于干燥有些热敏

性的液体、悬浮液和粘滞液体，也用于干燥燃料、中间体、

肥皂粉和无机盐等。一般包括电热鼓风干燥箱、真空干燥箱、

高速离心喷雾干燥机、无菌喷雾干燥机。

工作原理

空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈

螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化

器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在

极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋

风分离器中输出，废气由引风机排空。

产品特点

干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟，

特别适用于热敏性物料的干燥。

产品具有良好的均匀度、流动性和溶解性，产品纯度高，质

量好。生产过程简化，操作控制方便。对于含湿量

40—60%(特殊物料可达90%)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。对产品粒径，松密度，水份，在一定范围内可通过改变操作

条件进行调整，控制和管理都很方便。
