卡尔曼滤波五个公式推导过程
1.系统的状态方程
假设我们有一个线性动态系统，可以用如下的状态方程来描述：
x(k)=Ax(k-1)+Bu(k-1)+w(k-1)
其中，x(k)表示系统在时刻k的状态向量，A是系统的状态转移矩阵，B是输入变量矩阵，u(k-1)是输入变量向量，w(k-1)是过程噪声。
2.系统的测量方程
假设我们的系统是通过一些传感器进行测量的，测量结果表示为：
z(k)=Hx(k)+v(k)
其中，z(k)是系统的测量向量，H是观测矩阵，v(k)是测量噪声。
3.状态估计的预测
根据系统的状态方程，我们可以预测系统在下一个时刻的状态。预测的结果表示为：
x^(k)=Ax(k-1)+Bu(k-1)
其中，x^(k)表示状态的预测向量。
4.测量更新
在得到测量结果后，我们可以根据测量更新系统的状态估计。计算出的状态估计称为卡尔曼增益。卡尔曼增益的计算公式如下：
K(k)=P^(k)H^T(HP^(k)H^T+R)^-1 其中，P^(k)是状态协方差的预测值，R是测量噪声的协方差。
5.状态估计的更新
通过卡尔曼增益，我们可以计算出最终的状态估计。状态估计的更新公式如下：
x(k)=x^(k)+K(k)(z(k)-Hx^(k))
P(k)=(I-K(k)H)P^(k)
其中，I是单位矩阵，P(k)是状态协方差的最优估计。
以上就是卡尔曼滤波的五个公式的推导过程。通过这五个公式，我们可以根据系统的状态方程和测量方程，利用预测和更新步骤，得到最优的状态估计结果。卡尔曼滤波在各个领域都有广泛的应用，如目标跟踪、定位导航等。
卡尔曼滤波通俗理解
卡尔曼滤波通俗理解
卡尔曼滤波（Kalman Filter）是一种用来估计系统状态的算法。它是一种有效的滤波算法，被用于许多模式拟合场合，如智能位置跟踪或自动控制系统。
卡尔曼滤波的核心思想是，通过先验概率分布来估计状态，而这种先验概率分布是基于观察到的测量值，以及我们对变化过程的知识，形成的。也就是说，卡尔曼滤波给出了一种融合当前观测值和之前观测值的知识技术，用之来估计状态变量，而不仅仅是根据当前观测值来估计。
它的工作原理是，从先前状态估计，然后反馈新观测的量，根据测量值更新估计状态。这样就可以得到一个更准确的估计。
简而言之，卡尔曼滤波使得我们可以使用当前测量值和先前观测值的组合，以估计一个可能的状态，而不仅仅是根据当前测量值来估计。这就是卡尔曼滤波的优势所在。

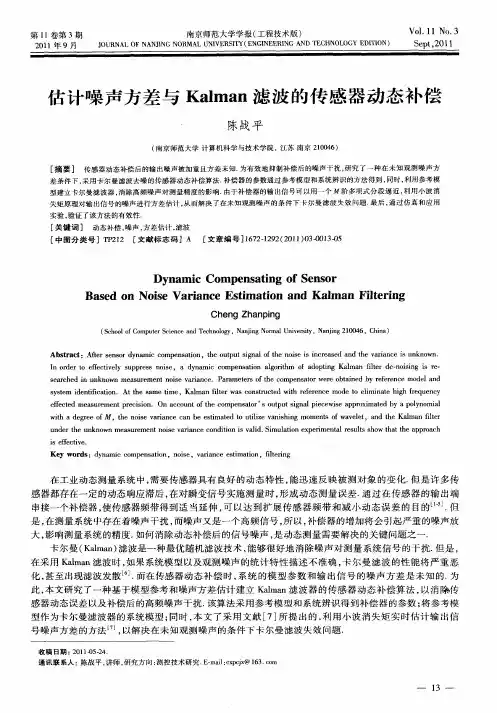

第１１卷第３期 南京师范大学学报（工程技术版） Ｖｏｌ・１１ Ｎｏ・３ ２０１１年９月 ＪＯＵＲＮＡＬ ＯＦ ＮＡＮＪＩＮＧ ＮＯＲＭＡＬ ＵＮＩＶＥＲＳＩＴＹ（ＥＮＧＩＮＥＥＲＩＮＧ ＡＮＤ ＴＥＣＨＮＯＬＯＧＹ ＥＤＩＴＩＯＮ） Ｓｅｐｔ，２０１１
估计噪声方差与Ｋａｌｍａｎ滤波的传感器动态补偿
陈战平
（南京师范大学计算机科学与技术学院，江苏南京２１００４６）
［摘要］ 传感器动态补偿后的输出噪声被加重且方差未知．为有效地抑制补偿后的噪声干扰，研究了一种在未知观测噪声方 差条件下，采用卡尔曼滤波去噪的传感器动态补偿算法．补偿器的参数通过参考模型和系统辨识的方法得到，同时，利用参考模 型建立卡尔曼滤波器，消除高频噪声对测量精度的影响．由于补偿器的输出信号可以用一个Ｍ阶多项式分段逼近，利用小波消 失矩原理对输出信号的噪声进行方差估计，从而解决了在未知观测噪声的条件下卡尔曼滤波失效问题．最后，通过仿真和应用 实验，验证了该方法的有效性． ［关键词］ 动态补偿，噪声，方差估计，滤波 ［中图分类号］ＴＰ２１２［文献标志码］Ａ ［文章编号］１６７２—１２９２（２０１１）０３－００１３－０５
Ｄｙｎａｍｉｃ Ｃｏｍｐｅｎｓａｔｉｎｇ ｏｆ Ｓｅｎｓｏｒ
Ｂａｓｅｄ ｏｎ Ｎｏｉｓｅ Ｖａｒｉａｎｃｅ Ｅｓｔｉｍａｔｉｏｎ ａｎｄ Ｋａｌｍａｎ Ｆｉｌｔｅｒｉｎｇ
Ｃｈｅｎｇ Ｚｈａｎｐｉｎｇ
（Ｓｃｈｏｏｌ ｏｆ Ｃｏｍｐｕｔｅｒ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｎａ ｉｎｇ Ｎｏｒｍａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｊｉｎｇ ２１００４６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｆｔｅｒ ｓｅｎｓｏｒ ｄｙｎａｍｉｃ ｃｏｍｐｅｎｓａｔｉｏｎ，ｔｈｅ ｏｕｔｐｕｔ ｓｉｇｎａｌ ｏｆ ｔｈｅ ｎｏｉｓｅ ｉｓ ｉｎｃｒｅａｓｅｄ ａｎｄ ｔｈｅ ｖａｒｉａｎｃｅ ｉｓ ｕｎｋｎｏｗｎ． Ｉｎ ｏｒｄｅｒ ｔｏ ｅｆｆｅｃｔｉｖｅｌｙ ｓｕｐｐｒｅｓｓ ｎｏｉｓｅ，ａ ｄｙｎａｍｉｃ ｃｏｍｐｅｎｓａｔｉｏｎ ａｌｇｏｒｉｔｈｍ ｏｆ ａｄｏｐｔｉｎｇ Ｋａｌｍａｎ ｆｉｌｔｅｒ ｄｅ—ｎｏｉｓｉｎｇ ｉｓ ｒｅ－ ｓｅａｒｃｈｅｄ ｉｎ ｕｎｋｎｏｗｎ ｍｅａｓｕｒｅｍｅｎｔ ｎｏｉｓｅ ｖａｒｉａｎｃｅ．Ｐａｒａｍｅｔｅｒｓ ｏｆ ｔｈｅ ｃｏｍｐｅｎｓａｔｏｒ ｗｅｒｅ ｏｂｔａｉｎｅｄ ｂｙ ｒｅｆｅｒｅｎｃｅ ｍｏｄｅｌ ａｎｄ ｓｙｓｔｅｍ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ．Ａｔ ｔｈｅ ｓａｍｅ ｔｉｍｅ，Ｋａｌｍａｎ ｆｉｌｔｅｒ ｗａｓ ｃｏｎｓｔｒｕｃｔｅｄ ｗｉｔｈ ｒｅｆｅｒｅｎｃｅ ｍｏｄｅ ｔｏ ｅｌｉｍｉｎａｔｅ ｈｉｇｈ ｆｒｅｑｕｅｎｃｙ ｅｆｆｅｃｔｅｄ ｍｅａｓｕｒｅｍｅｎｔ ｐｒｅｃｉｓｉｏｎ．Ｏｎ ａｃｃｏｕｎｔ ｏｆ ｔｈｅ ｃｏｍｐｅｎｓａｔｏｒ’Ｓ ｏｕｔｐｕｔ ｓｉｇｎａｌ ｐｉｅｃｅｗｉｓｅ ａｐｐｒｏｘｉｍａｔｅｄ ｂｙ ａ ｐｏｌｙｎｏｍｉａｌ ｗｉｔｈ ａ ｄｅｇｒｅｅ ｏｆ Ｍ，ｔｈｅ ｎｏｉｓｅ ｖａｒｉａｎｃｅ ｃａｎ ｂｅ ｅｓｔｉｍａｔｅｄ ｔｏ ｕｔｉｌｉｚｅ ｖａｎｉｓｈｉｎｇ ｍｏｍｅｎｔｓ ｏｆ ｗａｖｅｌｅｔ，ａｎｄ ｔｈｅ Ｋａｌｍａｎ ｆｉｌｔｅｒ ｕｎｄｅｒ ｔｈｅ ｕｎｋｎｏｗｎ ｍｅａｓｕｒｅｍｅｎｔ ｎｏｉｓｅ ｖａｒｉａｎｃｅ ｃｏｎｄｉｔｉｏｎ ｉＳ ｖａｌｉｄ．Ｓｉｍｕｌａｔｉｏｎ ｅｘｐｅｒｉｍｅｎｔａｌ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ａｐｐｒｏａｃｈ ｉＳ ｅｆｆｅｃｔｉｖｅ． Ｋｅｙ ｗｏｒｄｓ：ｄｙｎａｍｉｃ ｃｏｍｐｅｎｓａｔｉｏｎ，ｎｏｉｓｅ，ｖａｒｉａｎｃｅ ｅｓｔｉｍａｔｉｏｎ，ｆｉｌｔｅｒｉｎｇ

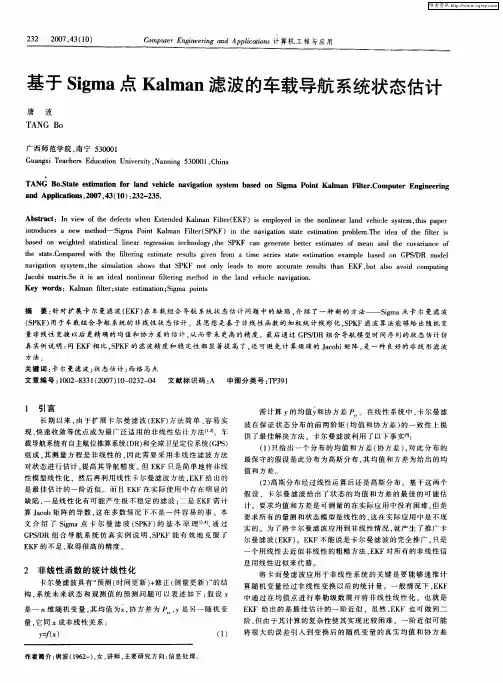

２３２ ２００７，４３（１０） Ｃｏｍｐｕｔｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎｓ计算机工程与应用
基于Ｓｉｇｍａ点Ｋａｌｍａｎ滤波的车载导航系统状态估计
唐 波
ＴＡＮＧ Ｂｏ
广西师范学院，南宁５３０００１
Ｇｕａｎｇｘｉ Ｔｅａｃｈｅｒｓ Ｅｄｕｃａｔｉｏｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｎｉｎｇ ５３０００１，Ｃｈｉｎａ
ＴＡＮＧ Ｂｏ・Ｓｔａｔｅ ｅｓｔｉｍａｔｉｏｎ ｆｏｒ ｌａｎｄ ｖｅｈｉｃｌｅ ｎａｖｉｇａｔｉｏｎ ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ Ｓｉｇｍａ Ｐｏｉｎｔ Ｋａｌｍａｎ Ｆｉｌｔｅｒ．Ｃｏｍｐｕｔｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎｓ，２００７，４３（１０）：２３２－２３５．
Ａｂｓｔｒａｃｔ：Ｉｎ ｖｉｅｗ ｏｆ ｔｈｅ ｄｅｆｅｃｔｓ ｗｈｅｎ Ｅｘｔｅｎｄｅｄ Ｋａｌｍａｎ Ｆｉｈｅｒ（ＥＫＦ）ｉｓ ｅｍｐｌｏｙｅｄ ｉｎ ｔｈｅ ｎｏｎｌｉｎｅａｒ ｌａｎｄ ｖｅｈｉｃ１ｅ ｓｙｓｔｅｍ，ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ａ ｎｅｗ ｍｅｔｈｏｄ－－Ｓｉｇｍａ Ｐｏｉｎｔ Ｋａｌｍａｎ Ｆｉｌｔｅｒ（ＳＰＫＦ） ｉｎ ｔｈｅ ｎａｖｉｇａｔｉｏｎ ｓｔａｔｅ ｅｓｔｉｍａｔｉｏｎ ｐｒｏｂｌｅｍ．Ｔｈｅ ｉｄｅａ ｏｆ ｔｈｅ ｆｌｉｔｅｒ ｉｓ
ｂａｓｅｄ ｏｎ ｗｅｉｇｈｔｅｄ ｓｔａｔｉｓｔｉｃａｌ ｌｉｎｅａｒ ｒｅｇｒｅｓｓｉｏｎ ｔｅｃｈｎｏｌｏｇｙ，ｔｈｅ ＳＰＫＦ ｃａｎ ｇｅｎｅｒａｔｅ ｂｅｔｔｅｒ ｅｓｔｉｍａｔｅｓ ｏｆ ｍｅａｎ ａｎｄ ｔｈｅ ｃｏｖａｒｉａｎｃｅ ｏｆ
ｔｈｅ ｓｔａｔｅ．Ｃｏｍｐａｒｅｄ ｗｉｔｈ ｔｈｅ ｆｉｌｔｅｒｉｎｇ ｅｓｔｉｍａｔｅ ｒｅｓｕｌｔｓ ｇｉｖｅｎ ｆｒｏｍ ａ ｔｉｍｅ ｓｅｒｉｅｓ ｓｔａｔｅ ｅｓｔｉｍａｔｉｏｎ ｅｘａｍｐｌｅ ｂａｓｅｄ ｏｎ ＧＰＳ／ＤＲ ｍ０ｄｅ１
