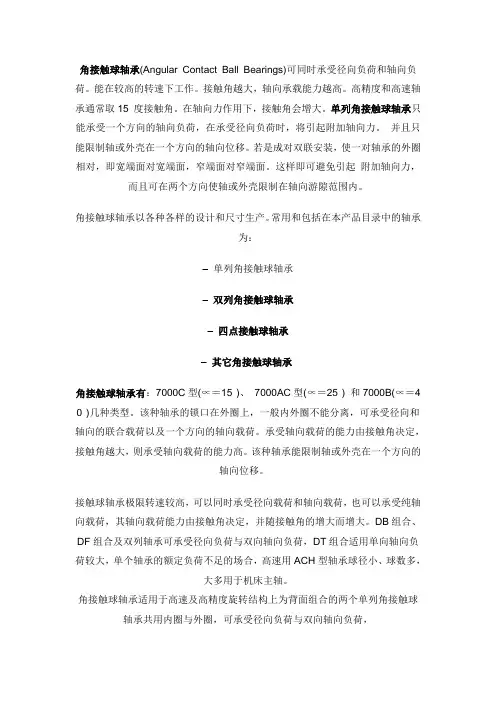

角接触球轴承的作用

角接触球轴承(Angular Contact Ball Bearings)可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。这样即可避免引起 附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。

角接触球轴承以各种各样的设计和尺寸生产。常用和包括在本产品目录中的轴承为：

– 单列角接触球轴承

– 双列角接触球轴承

– 四点接触球轴承

– 其它角接触球轴承

角接触球轴承有：7000C型(∝＝15°)、 7000AC型(∝＝25°) 和7000B(∝＝40°)几种类型。该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定，接触角越大，则承受轴向载荷的能力高。该种轴承能限制轴或外壳在一个方向的轴向位移。

接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。DB组合、DF组合及双列轴承可承受径向负荷与双向轴向负荷，DT组合适用单向轴向负荷较大，单个轴承的额定负荷不足的场合，高速用ACH型轴承球径小、球数多，大多用于机床主轴。

角接触球轴承适用于高速及高精度旋转结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷， 无装填槽轴承也有密封型。

主要适用的保持架：钢板冲压保持架（碗形…单列；S形、冠形…双列），铜合金或酚醛树脂切制保持架、合成树脂成形保持架。

主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴；双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。

精品文档

。 1欢迎下载

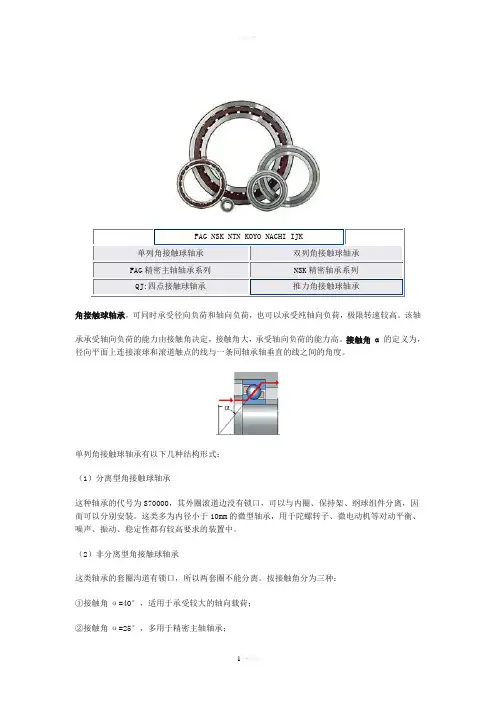

FAG NSK NTN KOYO NACHI IJK

单列角接触球轴承 双列角接触球轴承

FAG精密主轴轴承系列 NSK精密轴承系列

QJ:四点接触球轴承 推力角接触球轴承

角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴

承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。

单列角接触球轴承有以下几种结构形式：

（1）分离型角接触球轴承

这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。

（2）非分离型角接触球轴承

这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种：

①接触角α=40°，适用于承受较大的轴向载荷；

②接触角α=25°，多用于精密主轴轴承； 精品文档

。 2欢迎下载 ③接触角α=15°，多用于较大尺寸精密轴承。

（3）成对配置的角接触球轴承

成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。

单列角接触球轴承 以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型：

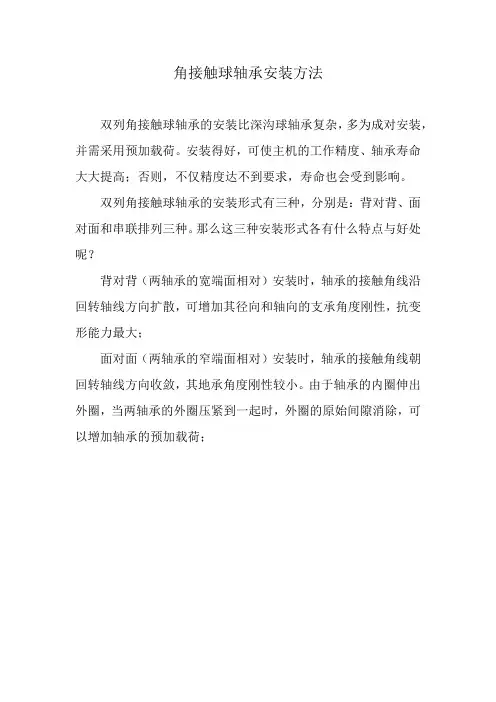

角接触球轴承安装方法

双列角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。

双列角接触球轴承的安装形式有三种，分别是：背对背、面对面和串联排列三种。那么这三种安装形式各有什么特点与好处呢？

背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；

面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；

串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。

此外，在安装的过程中要注意一个参数，预加载荷的获得。预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。

预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0.012mm过盈量时，使用寿命降低380，有0.016mm过盈量时，使用寿命降低501；当轴承装配有0.004mm间隙时，使用寿命显着下降，有0.008mm间隙时，使用寿命下降705。

因此，对预加载荷的大小进行合理选择十分重要。一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。同时，预加载荷应稍大于或等于轴向工作载荷。

汇普轴承温馨提示：双列角接触球轴承经装配检验合格后，要以工作转速作空运转试验，时间不少于2h，温升应不超过15℃。

角接触球轴承的作用

角接触球轴承（angular contact ball bearing）是一种广泛应用于机械设备中的轴承，其主要作用是支撑旋转部件的轴，并使得轴能够在高速运转时保持平稳无误的转动。

该类型轴承的特点是由外圈、内圈、钢球、保持架等组成，其中内圈和外圈之间的接触角度通常设定在15°、25°、30°等数值。这样设计使得轴承能够承受更大的轴向和径向负荷，同时降低了其在高速运转时的摩擦和热量产生。

角接触球轴承的使用也有其限制。由于其结构特点，轴承能够承受的轴向负荷较大，但是对于径向负荷的承受能力则相对较小，因此在安装时需要注意轴承的方向和位置。同时，由于角接触球轴承的生产工艺较复杂，其制造成本较高，因此在选用时需要综合考虑其性价比。

总之，角接触球轴承在机械设备中的作用是关键且必要的，通过其支撑作用，可以使得机械设备的运转更加平稳、高效，从而提高了整个设备的使用寿命和可靠性。
