菲涅尔透镜的原理

菲涅尔镜片的原理和应用

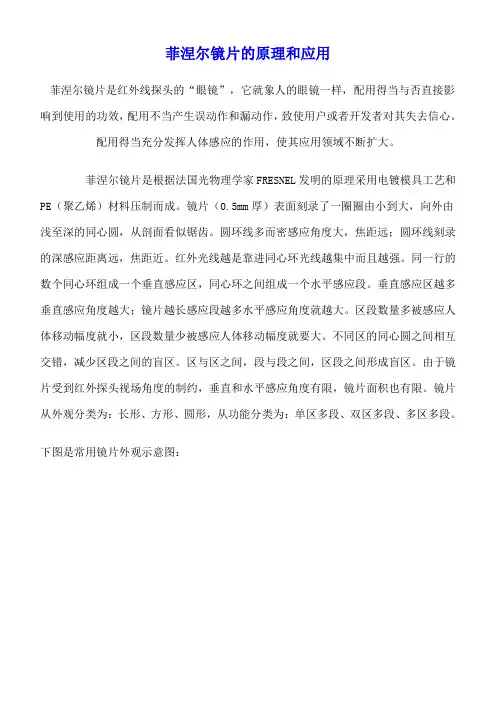

菲涅尔镜片是红外线探头的“眼镜”，它就象人的眼镜一样，配用得当与否直接影响到使用的功效，配用不当产生误动作和漏动作，致使用户或者开发者对其失去信心。配用得当充分发挥人体感应的作用，使其应用领域不断扩大。

菲涅尔镜片是根据法国光物理学家FRESNEL发明的原理采用电镀模具工艺和PE（聚乙烯）材料压制而成。镜片（0.5mm厚）表面刻录了一圈圈由小到大，向外由浅至深的同心圆，从剖面看似锯齿。圆环线多而密感应角度大，焦距远；圆环线刻录的深感应距离远，焦距近。红外光线越是靠进同心环光线越集中而且越强。同一行的数个同心环组成一个垂直感应区，同心环之间组成一个水平感应段。垂直感应区越多垂直感应角度越大；镜片越长感应段越多水平感应角度就越大。区段数量多被感应人体移动幅度就小，区段数量少被感应人体移动幅度就要大。不同区的同心圆之间相互交错，减少区段之间的盲区。区与区之间，段与段之间，区段之间形成盲区。由于镜片受到红外探头视场角度的制约，垂直和水平感应角度有限，镜片面积也有限。镜片从外观分类为：长形、方形、圆形，从功能分类为：单区多段、双区多段、多区多段。

下图是常用镜片外观示意图：

下图是常用三区多段镜片区段划分、垂直和平面感应图。

当人进入感应范围，人体释放的红外光透过镜片被聚集在远距离A区或中距离B区或近距离C区的某个段的同心环上，同心环与红外线探头有一个适当的焦距，红外光正好被探头接收，探头将光信号变成电信号送入电子电路驱动负载工作。整个接收人体红外光的方式也被称为被动式红外活动目标探测器。

镜片主要有三种颜色，一、聚乙烯材料原色，略透明，透光率好，不易变形。二、白色主要用于适配外壳颜色。三、黑色用于防强光干扰。镜片还可以结合产品外观注色，使产品整体更美观。

每一种镜片有一型号（以年号+系列号命名），镜片主要参数： 一、外观描述——外观形状（长、方、圆）、尺寸（直径）。以毫米为单位。

菲尼尔透镜的工作原理

菲涅尔透镜是一种由法国物理学家奥古斯丁·让·菲涅尔于19世纪初发明的光学元件，其主要工作原理是利用透镜表面上的一系列刻槽或棱镜来改变光线的传播方向。

具体工作原理如下：

1. 菲涅尔透镜的表面被刻上一系列同心圆环或放射状的凸台，这些凸台由一系列直线形成，被称为菲涅尔环。

2. 入射到透镜上的光线，在经过菲涅尔环的凸台时，会受到折射和反射作用。

3. 这些折射和反射作用会使得光线改变传播方向，使其聚焦或发散。

4. 菲涅尔透镜的形状和刻槽的分布可以根据需要进行设计，以实现特定的光学功能，如聚焦光束或扩大视场。

5. 通过透镜的中央部分，光线可以以较原始的形式通过，而边缘部分的反射和折射则改变了边缘区域的光线传播，从而实现了所需的光学效果。

总而言之，菲涅尔透镜的工作原理是通过改变光线的传播方向来实现特定的光学功能，这一特点使其在一些特殊的应用中，如航海、监控、摄影等领域中得到广泛应用。

菲涅尔透镜原理范文

菲涅尔透镜是一种特殊的透镜，它由法国物理学家奥古斯丹·菲涅尔于19世纪提出。与传统透镜相比，菲涅尔透镜更薄且更轻，因此被广泛应用于光学仪器和光学系统中。菲涅尔透镜的原理和工作机制是如何的呢？本文将详细解释。

菲涅尔透镜的原理基于菲涅尔环原理。在光波传播中，当光波经过一个孔径较大且孔径边缘呈锐利的物体时，光波的弯曲和衍射现象会发生。这种现象可以通过两种方式进行解释：几何光学和波动光学。菲涅尔透镜的原理是基于波动光学的衍射现象。

菲涅尔透镜的结构呈现出一种特殊的圆环状。它由许多边长相等但不断递减的小面积透镜组成。每个小透镜都有自己的球面，但总的效果是一个整体透镜。这种特殊的结构使得菲涅尔透镜在光学系统中能够发挥出与传统透镜相同的功能。

菲涅尔透镜的工作原理可以通过菲涅尔环解释。当光波经过菲涅尔透镜时，光波会被透镜的小面积透镜分散和弯曲。这些不同的光波会在焦点处重新聚焦，并在焦点上形成一种明暗相间的环状图案，即菲涅尔环。这种环状图案的出现是由于透镜不同部分的相位差引起的。通过调整透镜的形状和材料，可以控制菲涅尔环的形状和大小，从而实现对光的聚焦和分散。

菲涅尔透镜的主要优点在于它的薄度和轻便性。由于菲涅尔透镜的结构是由多个小透镜组成的，它的厚度相对较薄，使得它可以轻松地集成到光学仪器和系统中。此外，菲涅尔透镜的制造过程比传统透镜简单，使得它的成本更低廉。 菲涅尔透镜具有广泛的应用领域。它可以用于望远镜、显微镜、摄像机等光学仪器中，用于聚焦和分散光。此外，菲涅尔透镜还可以用于太阳能光伏电池板和车辆前灯中，以增加光的聚焦效果。由于菲涅尔透镜的优点，它在光学技术和工程中有着广泛的应用价值。

总结而言，菲涅尔透镜是一种基于波动光学原理的特殊透镜。它的工作原理是通过菲涅尔环解释的，通过透镜的形状和材料，控制光的聚焦和分散。菲涅尔透镜具有薄度和轻便性的优点，并且在光学仪器和系统中有着广泛的应用。这是一项令人兴奋和有趣的技术，对光学技术的发展有着重要的意义。

光学现象中的菲涅尔衍射与菲涅尔透镜分析

光学是一门研究光的传播和相互作用的学科，而光学现象中的菲涅尔衍射与菲涅尔透镜则是光学中的两个重要概念。本文将对菲涅尔衍射与菲涅尔透镜进行分析，探讨其原理和应用。

一、菲涅尔衍射

菲涅尔衍射是一种光波在绕过障碍物或通过缝隙后发生的衍射现象。它是由法国物理学家菲涅尔在19世纪初提出的。在菲涅尔衍射中，光波通过一个有限大小的孔或缝隙时，会发生衍射现象，形成一系列明暗相间的衍射环或条纹。

菲涅尔衍射的原理可以通过菲涅尔衍射公式来描述。该公式是由菲涅尔根据赫姆霍兹衍射积分公式推导而得。菲涅尔衍射公式表达了衍射波的振幅与入射波的振幅之间的关系。通过菲涅尔衍射公式，我们可以计算出衍射波的幅度和相位分布。

菲涅尔衍射在实际应用中有着广泛的应用。例如，它可以用于显微镜中的分辨率提高，通过控制光的衍射现象可以增强显微镜的分辨能力。此外，菲涅尔衍射还可以用于光学数据存储、光学通信等领域。

二、菲涅尔透镜

菲涅尔透镜是一种特殊的光学透镜，它是由一系列环形透镜片组成的。菲涅尔透镜的设计原理是通过将传统的连续曲面透镜分解成一系列薄透镜片，从而减小透镜的厚度和重量。

菲涅尔透镜的优点在于它可以提供与传统透镜相当的成像质量，同时又具有更轻、更薄的特点。这使得菲涅尔透镜在光学系统中得到广泛应用。例如，在摄影镜头中，菲涅尔透镜可以用于减小镜头尺寸和重量，提高成像质量。在激光器中，菲涅尔透镜可以用于聚焦激光束，实现高能量密度的光束。 菲涅尔透镜的工作原理是通过透镜片的形状和相位差来实现光的聚焦。每个透镜片的形状和相位差都被精确设计，以使得光线在经过透镜片时能够被正确聚焦。通过合理的设计和组合，菲涅尔透镜可以实现高质量的成像效果。

总结

菲涅尔衍射与菲涅尔透镜是光学中的两个重要概念。菲涅尔衍射描述了光波在通过孔隙或缝隙时发生的衍射现象，而菲涅尔透镜则是一种特殊的透镜，通过分解连续曲面透镜成一系列薄透镜片来减小透镜的厚度和重量。
