工业镜头相关参数

工业镜头的四个重要参数

工业镜头是工业应用中常用的一种镜头，主要用于机器视觉、自动化、检测等领域。对于工业镜头来说，有四个重要的参数需要注意，分别是焦距、视场角、光圈和工作距离。

焦距是指镜头从物镜到焦平面之间的距离，也可以理解为镜头的“放大倍率”。焦距越长，镜头的视场角越小，物体看起来越大；焦距越短，镜头的视场角越大，物体看起来越小。在选择工业镜头时，需要根据具体应用的需求确定焦距，如需要拍摄远距离的物体，则选择长焦距镜头；需要拍摄广角的场景，则选择短焦距镜头。

视场角是指镜头能够拍摄到的水平或垂直范围。这个参数决定了镜头的广角或望远能力。通常以水平视场角来表示，单位为度。视场角越大，镜头所拍摄到的范围越广，适合拍摄大范围或广角的场景；视场角越小，镜头所拍摄到的范围越窄，适合拍摄小范围或望远的场景。在选择工业镜头时，需要根据实际应用的需求确定视场角。

光圈是指镜头中光线通过的孔径大小。光圈越大，相对应的光线越多，进入相机的光量就越多，因此可以在较暗的环境下获得更好的画质。光圈大小通常以F值表示，F值越小，光圈越大。在选择工业镜头时，需要根据实际拍摄环境的光照条件确定光圈大小，以保证拍摄效果的清晰度和亮度。

工作距离是指镜头能够清晰拍摄物体的最近距离。工作距离决定了镜头的近摄能力，如果需要对小尺寸物体进行拍摄或者需要进行特定的检测任务，保持一定的工作距离是非常重要的。在选择工业镜头时，需要根据实际应用需求确定工作距离，以确保能够清晰地拍摄到所需物体。

在工业应用中，不同的应用场景对这些参数的要求不同。例如，对于机器视觉，可能需要选用适合的焦距和视场角，以满足对目标物体进行精确定位和测量的需求；对于自动化生产线上的检测需求，可能需要选用具有较大光圈和适当工作距离的镜头，以提高图像质量和检测效率。

综上所述，焦距、视场角、光圈和工作距离是工业镜头的四个重要参数。在选择工业镜头时，需要根据具体应用的需求，合理选择这些参数，以获得更好的拍摄效果和图像质量。

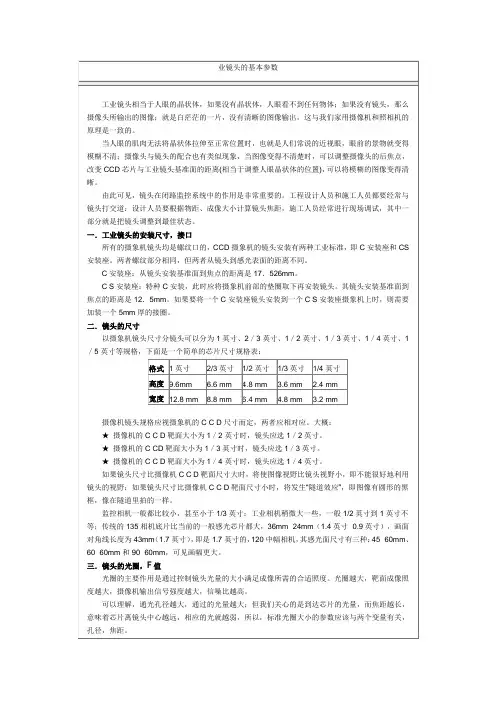

业镜头的基本参数

工业镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像；就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。

当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与工业镜头基准面的距离(相当于调整人眼晶状体的位置)，可以将模糊的图像变得清晰。

由此可见，镜头在闭路监控系统中的作用是非常重要的。工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

一．工业镜头的安装尺寸，接口

所有的摄象机镜头均是螺纹口的，CCD摄象机的镜头安装有两种工业标准，即C安装座和CS安装座。两者螺纹部分相同，但两者从镜头到感光表面的距离不同。

C安装座：从镜头安装基准面到焦点的距离是17．526mm。

C S安装座：特种C安装，此时应将摄象机前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的距离是12．5mm。如果要将一个C安装座镜头安装到一个C S安装座摄象机上时，则需要加装一个5mm厚的接圈。

二．镜头的尺寸

以摄象机镜头尺寸分镜头可以分为1英寸、2／3英寸、1／2英寸、1／3英寸、1／4英寸、1／5英寸等规格，下面是一个简单的芯片尺寸规格表：

格式 1英寸 2/3英寸 1/2英寸 1/3英寸 1/4英寸

高度 9.6mm 6.6 mm 4.8 mm 3.6 mm 2.4 mm

宽度 12.8 mm 8.8 mm 6.4 mm 4.8 mm 3.2 mm

摄像机镜头规格应视摄象机的C C D尺寸而定，两者应相对应。大概：

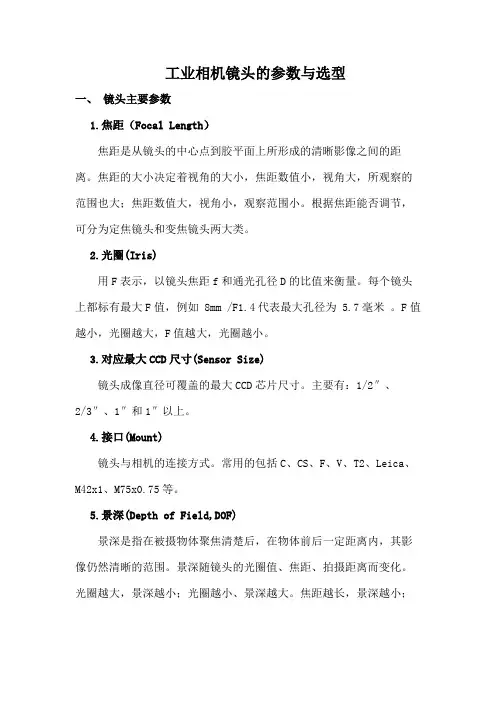

工业相机镜头的参数与选型

一、 镜头主要参数

1.焦距（Focal Length）

焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距

离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的

范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，

可分为定焦镜头和变焦镜头两大类。

2.光圈(Iris)

用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头

上都标有最大F值，例如 8mm /F1.4代表最大孔径为 5.7毫米 。F值

越小，光圈越大，F值越大，光圈越小。

3.对应最大CCD尺寸(Sensor Size)

镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、

2/3″、1″和1″以上。

4.接口(Mount)

镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、

M42x1、M75x0.75等。

5.景深(Depth of Field,DOF)

景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影

像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。

光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小； 焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄

体越远时，景深越大。

6.分辨率(Resolution)

分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑

白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的

镜头成像越清晰。

7、工作距离(Working distance,WD)

镜头第一个工作面到被测物体的距离。

8、视野范围(Field of View,FOV)

相机实际拍到区域的尺寸。

9、光学放大倍数(Magnification,ß)

CCD/FOV，即芯片尺寸除以视野范围。

10、数值孔径(Numerical Aperture,NA)

数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一

半（a\2）的正弦值的乘积，计算公式为N.A=n*sin a/2。数值孔径与

工业镜头的主要参数

工业镜头的主要参数包括以下几个方面：

1.焦距：镜头的焦距决定了拍摄的视野范围和图像的放大倍率。焦距越短，视野范围越广，放大倍率越小；焦距越长，视野范围越窄，放大倍率越大。根据实际需求选择合适的焦距，能够更好地满足工业检测、识别和定位等应用的需求。

2.光圈：光圈的大小决定了镜头的进光量。光圈越大，进光量越多，图像越明亮；光圈越小，进光量越少，图像越暗。选择合适的光圈大小，能够平衡图像的亮度和信噪比，提高检测的准确性和稳定性。

3.分辨率：分辨率决定了图像的清晰程度。分辨率越高，图像越清晰，细节越丰富；分辨率越低，图像越模糊，细节越少。选择合适的分辨率，能够更好地满足工业检测、识别和定位等应用的需求。

4.畸变：畸变是镜头光学性能的一种表现形式，它会对图像的几何形状造成影响。畸变分为枕形畸变和桶形畸变两种类型。畸变越大，图像的几何形状失真越严重。选择畸变较小的镜头，能够提高图像的准确性和可靠性。

5.景深：景深是指在拍摄平面附近的一个区域内，物象清晰的范围。景深越大，物象清晰的范围越大；景深越小，物象清晰的范围越小。在工业检测、识别和定位等应用中，需要选择合适的景深，以满足实际需求。

6.接口：工业镜头的接口通常有C、CS、F、V、T2、Leica、M42x1、M75x0.75等类型。不同类型的接口与不同的相机接口相匹配，因此

在选择工业镜头时，需要选择与相机接口相匹配的镜头接口类型。

7.工作距离（WD）：工作距离指的是镜头最下端到被拍摄物体之间的距离。选择合适的工作距离，能够更好地满足实际应用的需求。

综上所述，工业镜头的主要参数包括焦距、光圈、分辨率、畸变、景深、接口和工作距离等。在选择工业镜头时，需要根据实际应用的需求来选择合适的参数和规格。
