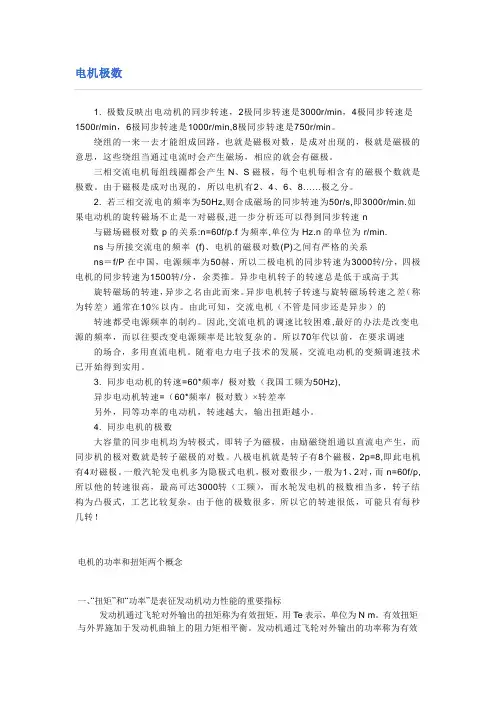

电机极数和转速

电机极数

1. 极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。

绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。

三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。

2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为50r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n

与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.

ns与所接交流电的频率 (f)、电机的磁极对数(P)之间有严格的关系

ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。异步电机转子的转速总是低于或高于其

旋转磁场的转速，异步之名由此而来。异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。由此可知，交流电机（不管是同步还是异步）的

转速都受电源频率的制约。因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。所以70年代以前，在要求调速

的场合，多用直流电机。随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。

3. 同步电动机的转速=60*频率/ 极对数（我国工频为50Hz),

异步电动机转速=（60*频率/ 极对数）×转差率

另外，同等功率的电动机，转速越大，输出扭距越小。

4. 同步电机的极数

大容量的同步电机均为转极式，即转子为磁极，由励磁绕组通以直流电产生，而同步机的极对数就是转子磁极的对数。八极电机就是转子有8个磁极，2p=8,即此电机有4对磁极。一般汽轮发电机多为隐极式电机，极对数很少，一般为1、2对，而n=60f/p,所以他的转速很高，最高可达3000转（工频），而水轮发电机的极数相当多，转子结构为凸极式，工艺比较复杂，由于他的极数很多，所以它的转速很低，可能只有每秒几转！

电机功率和转速的关系:P=T×n/9550

其中P是额定功率(KW) 、n是额定转速(分/转) 、T是额定转矩(N.m)

你没给速度，假设是3000rpm，那么电机T=9550XP/n=9550X11/3000=35N.m, 35X减速比847=29645N.m输出扭矩。

三角带传动速比如何计算？

传动装置：电机轴转速 n1=960转/分，减速机入轴转速n2 =514转/分，电机用皮带轮d1=150mm ，求减速机皮带轮d2 =? 带轮速比i=?

i=n1÷n2= 960÷514=1.87

根据d1/d2=n2/n1 d2=d1×n1÷n2 =150×960÷514=280㎜

答：减速机皮带轮直径为:280毫米; 带轮速比为: 1.87。

1.减速机用在什么设备上，以便确定安全系数SF（SF=减速机额定功率处以电机功率），安装形式（直交轴，平行轴，输出空心轴键，输出空心轴锁紧盘等）等

2.提供电机功率，级数（是4P、6P还是8P电机）

3.减速机周围的环境温度（决定减速机的热功率的校核）

4.减速机输出轴的径向力和轴向力的校核。需提供轴向力和径向力

减速机扭矩计算公式:

速比=电机输出转数÷减速机输出转数 ("速比"也称"传动比")

1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：

减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数

2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：

电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数

摆线针轮减速机原理：

摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

电机功率和转速的关系

电机功率和转速的关系:P=T×n/9550其中P是额定功率(KW) 、n是额定转速(分/转) 、T是额定转矩(N.m)你没给速度，假设是3000rpm，那么电机T=9550XP/n=9550X11/3000=35N.m,35X减速比847=29645N.m输出扭矩。

三角带传动速比如何计算？传动装置：电机轴转速 n1=960转/分，减速机入轴转速n2 =514转/分，电机用皮带轮 d1=150mm ，求减速机皮带轮d2 =? 带轮速比i=?

i=n1÷n2= 960÷514=1.87

根据d1/d2=n2/n1 d2=d1×n1÷n2 =150×960÷514=280㎜

答：减速机皮带轮直径为:280毫米; 带轮速比为: 1.87。

1.减速机用在什么设备上，以便确定安全系数SF（SF=减速机额定功率处以电机功率），安装形式（直交轴，平行轴，输出空心轴键，输出空心轴锁紧盘等）等

2.提供电机功率，级数（是4P、6P还是8P电机）

3.减速机周围的环境温度（决定减速机的热功率的校核）

4.减速机输出轴的径向力和轴向力的校核。需提供轴向力和径向力

减速机扭矩计算公式:

速比=电机输出转数÷减速机输出转数 ("速比"也称"传动比")

1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：

减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数

2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式： 电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数

摆线针轮减速机原理：摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。 当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

电机转速和扭矩

电机扭矩计算公式 已知电机功率：370W，电机转速：1350转/分钟，怎么算转矩啊？

T=9554P/N P取千瓦

T=9550P/n

p是功率,单位是kW,n是转速,单位是转/分,r/min 扭矩单位为Nm

T=9550P/n=9550*0.37/1350=2.617（Nm）

空转输出扭矩为零。工作时按实际功率计算 实际消耗功率与实际转速的比值就是扭矩！

功率（KW）=扭矩（NM）X转速(rpm)/9549

0.37*9549/1350=2.6

电机功率与扭矩，转速的关系

功率一定时，扭矩和转速成反比。

扭矩一定时，功率和转速成正比。

转速一定时，功率和扭矩成正比。
