楼板厚度控制施工技术的研究

探讨楼板负弯矩钢筋混凝土保护层厚度在施工中的控制

【摘 要】控制钢筋工程属于隐蔽工程，是混凝土结构工程施工质量监控的重点。钢筋混凝土结构构件的钢筋保护层偏差直接影响到钢筋混凝土构件的力学性能及耐久性，关系到建筑物的使用安全及使用寿命。因此，参与建设、施工的各方均应足够重视并关注钢筋混凝土结构的保护层问题。下面就钢筋混凝土结构保护层厚度的控制提出几点见解供大家探讨。

【关键词】钢筋；保护层；施工；控制

1、钢筋混凝土保护层的作用

1.1从力学角度分析

一般来讲，无论是梁还是板，受拉钢筋总是应尽量靠近受拉一侧混凝土构件的边缘。如挑梁的受力筋应设在构件上部受拉区，如果钢筋保护层厚度过大，轻则由于钢筋不能有效发挥其应有的抗拉作用，而使混凝土受拉应力超标产生裂缝，重则由于悬挑结构上部钢筋所受拉力的力矩高度（h0）变小，而使钢筋受拉应力超标发生结构断裂。此类事故在建设史上并不少见。再比如，大面积的现浇楼板，下排钢筋如果垫得过高，保护层过大，在外加荷载作用下，混凝土下部受拉应力超标，也会产生板底裂缝。

1.2从钢筋与混凝土的粘结力分析

钢筋在混凝土中的保护层必须具有一定的厚度，才能保证混凝土与钢筋之间的握裹力。如果钢筋保护层厚度过小，钢筋过分靠近结构构件的边缘，容易造成钢筋露筋或钢筋受力时表面混凝土剥落，直接导致握裹力的减小。另外，钢筋保护层过小，表层混凝土将随着时间的推移而逐渐碳化，边缘钢筋失去保护作用而导致钢筋锈蚀，钢筋与混凝土之间也会失去粘结力，从而使构件的承载力降低，严重时还会导致整个结构体系的破坏。

1.3从构件的耐久性分析

保证保护层厚度在设计及规范规定范围之内，就能最大程度的保护钢筋免受锈蚀，延缓混凝土碳化深度到达钢筋表面的时间，确保结构的使用年限。对一些特殊环境下的建筑物，如处于腐蚀气体环境下的建筑结构，设计上对混凝土结构的钢筋保护层还要作一些专门的规定，以确保建筑结构的耐久性。

1.4从混凝土的防火要求分析

.

. 目录

一、编制依据 ........................................... 1

二、工程概况 ........................................... 1

三、楼板厚度专项控制措施................................ 1

3.1现浇砼楼板厚度控制 ................................ 1

3.2板厚控制 .......................................... 2

3.3负弯矩筋位置控制 .................................. 4

3.4砼顶板水平度控制 .................................. 6

.

. 楼板厚度控制专项施工方案

一、编制依据

1、工程相关施工图 及业主相关要求规定

2、《混凝土结构工程施工规范》GB 50666-2011

3、《建筑工程施工质量验收统一标准》GB50300-2013

4、《建筑施工手册》第五版

二、工程概况

该项目包括7栋高层建筑及其配套商业和一个两层的地下室，总建设用地面积为27800.73㎡，小区总建筑面积约126556.59㎡，其中地下室面积约26980.14㎡,地上面积约 99576.45㎡。1栋A、1栋B座高层住宅楼30层，首层层高8.1米、标准层层高3米，屋顶总高度103.35米，1栋C、2栋A座高层住宅楼32层，首层层高5.9米、标准层层高2.9米，屋顶总高度104.15米，2栋B座高层住宅楼29层，首层层高7.8米、标准层层高2.9米，屋顶总高度97.35米，3栋高层住宅楼30层，首层层高7.8米、标准层层高2.9米，屋顶总高度100.25米，4栋高层住宅楼32层，首层层高7.8米、标准层层高2.9米，屋顶总高度106.05米。建筑结构形式为框架/剪力墙结构。抗震设防为6度；抗震等级：二/三级；设计使用年限：50年，建筑耐火等级：一级。

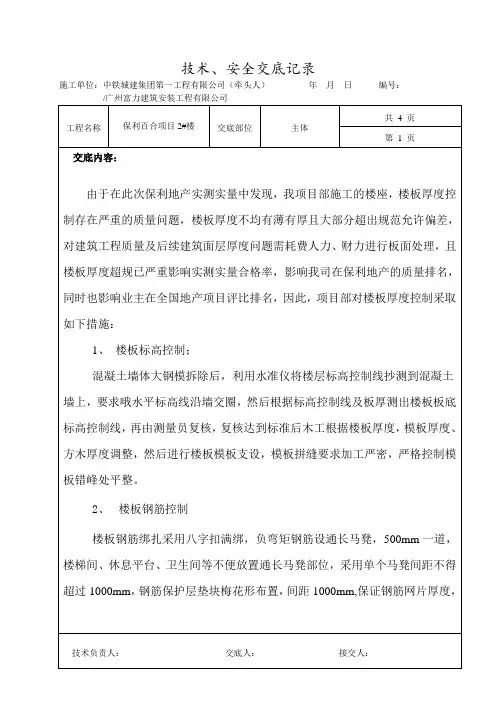

技术、安全交底记录

施工单位：中铁城建集团第一工程有限公司（牵头人） 年 月 日 编号：

/广州富力建筑安装工程有限公司

工程名称 保利百合项目2#楼 交底部位 主体 共 4 页

第 1 页

交底内容：

由于在此次保利地产实测实量中发现，我项目部施工的楼座，楼板厚度控制存在严重的质量问题，楼板厚度不均有薄有厚且大部分超出规范允许偏差，对建筑工程质量及后续建筑面层厚度问题需耗费人力、财力进行板面处理，且楼板厚度超规已严重影响实测实量合格率，影响我司在保利地产的质量排名，同时也影响业主在全国地产项目评比排名，因此，项目部对楼板厚度控制采取

如下措施：

1、 楼板标高控制；

混凝土墙体大钢模拆除后，利用水准仪将楼层标高控制线抄测到混凝土

墙上，要求哦水平标高线沿墙交圈，然后根据标高控制线及板厚测出楼板板底标高控制线，再由测量员复核，复核达到标准后木工根据楼板厚度，模板厚度、方木厚度调整，然后进行楼板模板支设，模板拼缝要求加工严密，严格控制模板错峰处平整。

2、 楼板钢筋控制

楼板钢筋绑扎采用八字扣满绑，负弯矩钢筋设通长马凳，500mm一道，楼梯间、休息平台、卫生间等不便放置通长马凳部位，采用单个马凳间距不得超过1000mm，钢筋保护层垫块梅花形布置，间距1000mm,保证钢筋网片厚度，

技术负责人： 交底人： 接交人： 技术、安全交底记录

施工单位：中铁城建集团第一工程有限公司（牵头人） 年 月 日 编号：

/广州富力建筑安装工程有限公司

工程名称 保利百合项目2#楼 交底部位 主体 共 4 页

第 2 页

交底内容：

不允许出现网片超厚混凝土覆盖现象。

3、制作同楼板厚度预制砼块

原材料：PVC管（直径50），绑扎带若干，42.5水泥，粗砂，铁钉若干，小刀片，脱模剂。PVC管根据图纸按照楼板的厚度下料，然后将高标号的砂浆灌注进去，等到砂浆初凝后终凝前，倒插一颗钉子。待砂浆终凝后，用刀片将PVC管竖向切开，拆出PVC管用刀片切开后，用绑扎带绑扎好，刷好脱模剂可以循环利用。等到强度达到以后就可以上楼使用，将有钉子那端钉在模板上即可。间距1500mm。配合楼板厚度放置预制块。

.

. 目录

一、编制依据 ................................................................................................... 1

二、工程概况 ................................................................................................... 1

三、楼板厚度专项控制措施 ........................................................................ 1

3.1现浇砼楼板厚度控制 ........................................................................... 1

3.2板厚控制 .................................................................................................. 2

3.3负弯矩筋位置控制 ................................................................................ 4

3.4砼顶板水平度控制 ................................................................................ 6

.

. 楼板厚度控制专项施工方案

一、编制依据

1、工程相关施工图 及业主相关要求规定

2、《混凝土结构工程施工规范》GB 50666-2011

3、《建筑工程施工质量验收统一标准》GB50300-2013

4、《建筑施工手册》第五版
