化工工艺流程设计

1 突破点14无机化工工艺流程

提炼1化工工艺流程中常见操作1.研磨

增大反应物的接触面积，加快反应速率，提高原料利用率。

2．焙烧

高温下使固体原料分解、反应或改变结构。

3．浸出

水浸：使可溶性的有用成分从固体原料混合物中转移到溶液中。酸浸：使金

属、金属氧化物或盐转化成可溶于水的物质进入溶液。碱浸：除去油污、溶解酸

性氧化物、铝及其氧化物。对于非金属矿物，通常用稀醇溶液浸取，水中加入乙

醇是为了降低溶剂的极性，提高非金属单质的溶解程度。

4．加热煮沸

排除溶液中溶解的气体。

5．洗涤

水洗：通常是为了除去水溶性杂质，适用于不溶于水的固体物质或液体物质

的洗涤。冰水洗涤：通常是为了洗去晶体表面的杂质离子，并减少晶体在洗涤过

程中的溶解损耗。有机物(乙醇)洗涤：通常是为了减少晶体在洗涤过程中的溶解

损失，便于固体的干燥。

提炼2化工工艺流程中条件控制

1.调节溶液的pH

其目的主要是：防止“某离子”的水解，防止“某离子”的沉淀，确保“某

离子”完全沉淀，防止“某些物质”的溶解等。调节pH所需的物质一般应满足

两点：①能与H＋(或OH－)反应，使溶液的pH增大(或减小)；②不引入新的杂质。

2．控制温度

(1)升温：加快反应速率，加速某固体的溶解，促进平衡向吸热方向移动，

2 使某些物质汽化或升华，防止堵塞导管等。(2)降温：防止某物质在高温时分解、

挥发、升华或促进平衡向放热方向移动。

3．控制压强

改变反应速率，影响化学平衡。

4．趁热过滤

过滤是为了得到产品或除去杂质，在除杂时，有些产品在温度较低时会结晶

析出，从而混在杂质中，造成损失，故“趁热”是为了让产品溶解，防止其结晶

析出，因此趁热过滤的目的可从两方面回答：一是提高纯度，二是减少结晶损失。

5．加入物质

①加碱：去油污，去铝片氧化膜，溶解铝、二氧化硅等。

②加沸石或碎瓷片：防止液体暴沸。③加有机溶剂：萃取某些物质，或降低

某些物质的溶解度。

提炼3 化工工艺流程中常涉及的化学反应原理和化学思想

1.沉淀溶解平衡的相关应用

第２５卷第１Ｏ期　２０１１年１０月　化工时刊　ＣｈｅｍｉｃａＩ　Ｉｎｄｕｓｔｒｙ　Ｔｉｍｅｓ　Ｖｏ１．２５，Ｎｏ．１０　Ｏｃｔ．１０．２０１１　

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００２—１５４Ｘ．２０１１．１０．０１３　

浅析Ｐｄｍａｘ软件在　

化工工艺流程设计中的应用　

顾　勇　陈晓宇　梁　梅　

（金陵科技学院材料工程学院，江苏南京２１１１６９　

盐城工学院化学与生物工程学院，江苏盐城２２４０５１）　

摘要Ｐｄｍａｘ是长沙思为软件有限公司自主研发的三维工厂设计软件。介绍了Ｐｄｍａｘ软件在化工工艺流程设计中　的应用，并结合自己的应用经验，总结了Ｐｄｍａｘ软件在化工工艺流程设计中的优势。设计者预先构建标准元件库，然　后通过调用元件库，可快速完成化工工艺流程的设计；Ｐ（ｉＩｎａｘ解决了设备、配管设计复杂、繁琐的问题，具有方便易学，　快捷高效的特点，提高了化工设计效率。　关键词ＰｄＩｎａ】【化工设计工艺流程三维设计　

Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｐｄｍａｘ　ｉｎ　ｔｈｅ　Ｃｈｅｍｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｐｒｏｃｅｓｓ　Ｆｌｏｗｉｎｇ　Ｄｅｓｉｇｎ　

Ｇｕ　Ｙｏｎｇ　Ｃｈｅｎ　Ｘｉａｏｙｕ　Ｌｉａｎｇ　Ｍｅｉ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｍａｔｅｒｉａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｊｉｎｌｉｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｊｉａｎｇｓｕ　Ｎａｎｊｉｎｇ　２１　１　１６９　

Ｃｈｅｍｉｓｔｒｙ　ａｎｄ　Ｂｉｏ—Ｅｎｇｉｎｅｅｒｉｎｇ　ＣｏＵｅｇｅ，Ｙａｎｃｈｅｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｊｉａｎｇｓｕ　Ｙａｎｅｈｅｎｇ　２２４０５　１）　

Ａｂｓｔｒａｃｔ　Ｐｄｍａｘ　ｉｓ　３　Ｄ　ｐｌａｎｔ　ｄｅｓｉｇｎ　ｓｏｆｔｗａｒｅ　ｍａｄｅ　ｂｙ　Ｃｈａｎｇｓｈａ　Ｓｉｗｅｉ　Ｓｏｆｔｗａｒｅ　Ｃｏｒｐｏｒａｔｉｏｎ．Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏ—　ｄｕｃｅｓ　ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｐｄｍａｘ　ｉｎ　ｃｈｅｍｉｃａｌ　ｅｎｇｉｎｅｅｒｉｎｇ　ｐｒｏｃｅｓｓ　ｆｌｏｗｉｎｇ　ｄｅｓｉｇｎ．Ｃｏｍｂｉｎｇ　ｏｕｒ　ａｐｐｌｉｃａｔｉｏｎ　ｅｘｐｅｒｉｍｅｎｔｓ，　ｗｅ　ｓｕｍｍａｒｉｚｅｄ　ｔｈｅ　ａｄｖａｎｔａｇｅ　ｏｆ　Ｐｄｍａｘ　ｉｎ　ｃｈｅｍｉｃａｌ　ｅｎｇｉｎｅｅｒｉｎｇ　ｐｒｏｃｅｓｓ　ｆｌｏｗｉｎｇ　ｄｅｓｉｇｎ．Ｄｅｓｉｇｎｅｒ　ｎｅｅｄ　ｂｕｉｌｄ　ｓｍｎｄａｒｄ　

中国石油四川石化炼化一体化工程 -- 空分装置

PetroChina Sichuan Refinery & Ethylene Complex Project-ASU

1.0 设备选择和流程说明 Equipment selection and Process description

1.1 工艺流程概述 Process description

本装置以空气为原料，冷却水为辅助原料，经空气压缩、空气净化与冷却以及精馏分离等过程，将空气分离得到氧气、氮气、液氧、液氮和液氩。大致流程叙述如下(详细说明参见文件工艺流程描述DOC0000382869)：

The primary raw material in the air separation process is atmospheric air, with auxiliary utilities of

cooling water and lubrication oil for machinery. Nitrogen, Oxygen and Argon are separated from the

air by a process of compression, liquefactioin and cryogenic distillation. The products may be recovered

in both gaseous and liquid phase. Brief process is summarized below and details refer to

document”Process Description” DOC0000382869:

1.1.1 空气压缩Air compression

空气从入口空气过滤器吸入，过滤除去悬浮固体颗粒(污物,灰尘等)后，经主空压机入口消音器，削弱从压缩机第一级叶轮产生的噪音，然后进入K111主空压机(MAC)进行压缩。

工业技术　

Ｉ■　Ｃｈｉｎａ　ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｒｅｖｉｅｗ　

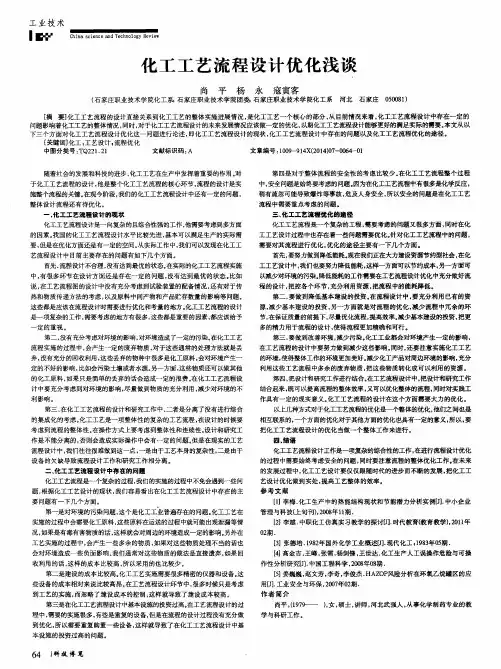

化工工艺流程设计优化浅谈　
