铝合金电泳工艺流程

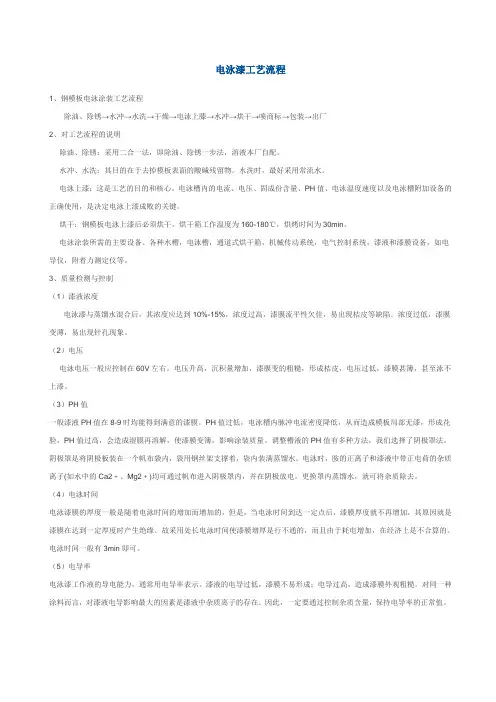

电泳漆工艺流程

1、钢模板电泳涂装工艺流程

除油、除锈→水冲→水洗→干燥→电泳上膝→水冲→烘干→喷商标→包装→出厂

2、对工艺流程的说明

除油、除锈：采用二合一法，即除油、除锈一步法，溶液本厂自配。

水冲、水洗：其目的在于去掉模板表面的酸碱残留物。水洗时，最好采用常流水。

电泳上漆：这是工艺的目的和核心。电泳槽内的电流、电压、固成份含量、PH值、电泳温度速度以及电泳槽附加设备的正确使用，是决定电泳上漆成败的关键。

烘干：钢模板电泳上漆后必须烘干。烘干箱工作温度为160-180℃，烘烤时间为30min。

电泳涂装所需的主要设备。各种水槽，电泳槽，通道式烘干箱，机械传动系统，电气控制系统，漆液和漆膜设备，如电导仪，附着力测定仪等。

3、质量检测与控制

（1）漆液浓度

电泳漆与蒸馏水混合后，其浓度应达到10%-15%，浓度过高，漆膜流平性欠佳，易出现桔皮等缺陷。浓度过低，漆膜变薄，易出现针孔现象。

（2）电压

电泳电压一般应控制在60V左右。电压升高，沉积量增加，漆膜变的粗糙，形成桔皮，电压过低，漆膜甚簿，甚至泳不上漆。

（3）PH值

一般漆液PH值在8-9时均能得到满意的漆膜。PH值过低，电泳槽内脉冲电流密度降低，从而造成模板局部无漆，形成花脸，PH值过高，会造成湿膜再溶解，使漆膜变簿，影响涂装质量。调整槽液的PH值有多种方法，我们选择了阴极罩法。阴极罩是将阴极板装在一个帆布袋内，袋用钢丝架支撑着，袋内装满蒸馏水。电泳时，胺的正离子和漆液中带正电荷的杂质离子(如水中的Ca2﹢、Mg2﹢)均可通过帆布进入阴极罩内，并在阴极放电。更换罩内蒸馏水，就可将杂质除去。

（4）电泳时间

电泳漆膜的厚度一般是随着电泳时间的增加而增加的，但是，当电泳时间到达一定点后，漆膜厚度就不再增加，其原因就是漆膜在达到一定厚度时产生绝缘。故采用处长电泳时间使漆膜增厚是行不通的，而且由于耗电增加，在经济上是不合算的。电泳时间一般有3min即可。

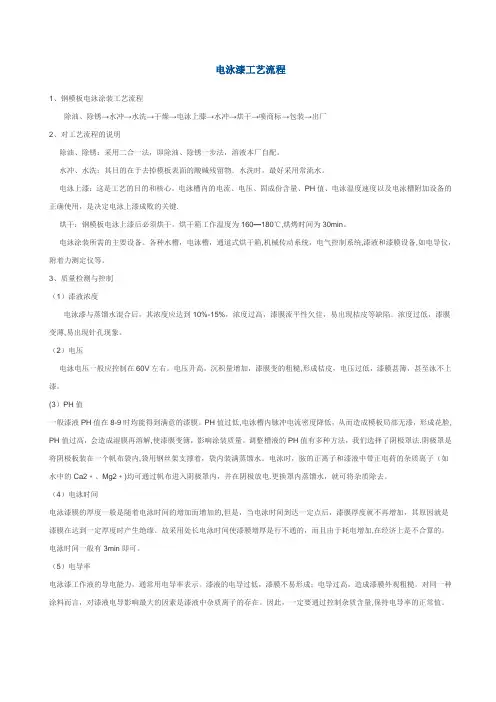

电泳漆工艺流程

1、钢模板电泳涂装工艺流程

除油、除锈→水冲→水洗→干燥→电泳上膝→水冲→烘干→喷商标→包装→出厂

2、对工艺流程的说明

除油、除锈：采用二合一法，即除油、除锈一步法，溶液本厂自配。

水冲、水洗：其目的在于去掉模板表面的酸碱残留物。水洗时，最好采用常流水。

电泳上漆：这是工艺的目的和核心。电泳槽内的电流、电压、固成份含量、PH值、电泳温度速度以及电泳槽附加设备的正确使用，是决定电泳上漆成败的关键.

烘干：钢模板电泳上漆后必须烘干。烘干箱工作温度为160—180℃,烘烤时间为30min。

电泳涂装所需的主要设备。各种水槽，电泳槽，通道式烘干箱,机械传动系统，电气控制系统,漆液和漆膜设备,如电导仪，附着力测定仪等。

3、质量检测与控制

（1）漆液浓度

电泳漆与蒸馏水混合后，其浓度应达到10%-15%，浓度过高，漆膜流平性欠佳，易出现桔皮等缺陷。浓度过低，漆膜变薄,易出现针孔现象。

（2）电压

电泳电压一般应控制在60V左右。电压升高，沉积量增加，漆膜变的粗糙,形成桔皮，电压过低，漆膜甚簿，甚至泳不上漆。

(3）PH值

一般漆液PH值在8-9时均能得到满意的漆膜。PH值过低,电泳槽内脉冲电流密度降低，从而造成模板局部无漆，形成花脸,PH值过高，会造成湿膜再溶解,使漆膜变簿，影响涂装质量。调整槽液的PH值有多种方法，我们选择了阴极罩法.阴极罩是将阴极板装在一个帆布袋内,袋用钢丝架支撑着，袋内装满蒸馏水。电泳时，胺的正离子和漆液中带正电荷的杂质离子（如水中的Ca2﹢、Mg2﹢)均可通过帆布进入阴极罩内，并在阴极放电.更换罩内蒸馏水，就可将杂质除去。

（4）电泳时间

电泳漆膜的厚度一般是随着电泳时间的增加而增加的,但是，当电泳时间到达一定点后，漆膜厚度就不再增加，其原因就是漆膜在达到一定厚度时产生绝缘。故采用处长电泳时间使漆膜增厚是行不通的，而且由于耗电增加,在经济上是不合算的。电泳时间一般有3min即可。

阴极电泳工艺流程

通用的金属表面电泳涂装的全操作工艺流程如下：预清理一上线一除油一水洗一除锈一水洗一中和一水洗一活化一水洗一底层电镀一水洗一光亮电镀一水洗一电泳涂装一槽上清洗一超滤水洗一烘干一检验一包装。

被涂物的底材及前处理对电泳涂膜有极大影响。因此，不同的金属材料和不同的制作成型的制品有不同的工艺流程和前处理要求。铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。钢表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。

不同材质金属进行不同色彩的阴极电泳加工的工艺流程如下。

(1)钢铁件

金色：前处理一镀镍一镀薄银一透明金色电泳；

咖啡色：前处理一磷化一透明金色电泳；

青铜色：前处理一镀锌一青铜色电泳；

黑色：前处理一磷化一黑色电泳；

其他色：前处理一镀镍一无色透明电泳一着色。

(2)铝及合金

金色：前处理一化学或电化学抛光一透明金色电泳；

咖啡色：前处理一透明咖啡色电泳；

青铜色：前处理一青铜色电泳；

黑色：前处理～黑色电泳；

其他色：前处理一化学抛光一无色透明电泳一着色。

(3)锌合金

金色：前处理一碱铜一酸铜一光亮镍一透明金色电泳；

咖啡色：前处理～透明咖啡色电泳；

青铜色：前处理一青铜色电泳；

黑色：前处理一黑色电泳；

其他色：前处理一碱铜一酸铜一光亮镍一无色透明电泳一着色。

(4)铜及铜合金 金色：黄铜件前处理一化学抛光一透明金色电泳；

铜件前处理一光亮镍一镀薄银一透明金色电泳；

咖啡色：前处理一着咖啡色一无色透明电泳；

青铜色(青铜)：前处理一抛光一无色透明电泳；

黑色：前处理一黑色电泳；

其他色：前处理一光亮镍一无色透明电泳一着色。

百度文库 - 让每个人平等地提升自我

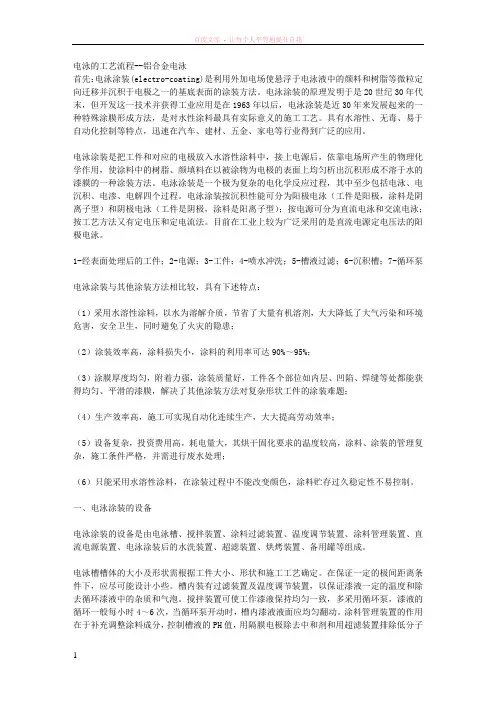

1 电泳的工艺流程--铝合金电泳

首先：电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。

电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。电泳涂装是一个极为复杂的电化学反应过程，其中至少包括电泳、电沉积、电渗、电解四个过程。电泳涂装按沉积性能可分为阳极电泳（工件是阳极，涂料是阴离子型）和阴极电泳（工件是阴极，涂料是阳离子型）；按电源可分为直流电泳和交流电泳；按工艺方法又有定电压和定电流法。目前在工业上较为广泛采用的是直流电源定电压法的阳极电泳。

1-经表面处理后的工件；2-电源；3-工件；4-喷水冲洗；5-槽液过滤；6-沉积槽；7-循环泵

电泳涂装与其他涂装方法相比较，具有下述特点：

（1）采用水溶性涂料，以水为溶解介质，节省了大量有机溶剂，大大降低了大气污染和环境危害，安全卫生，同时避免了火灾的隐患；

（2）涂装效率高，涂料损失小，涂料的利用率可达90%～95%；

（3）涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜，解决了其他涂装方法对复杂形状工件的涂装难题；

（4）生产效率高，施工可实现自动化连续生产，大大提高劳动效率；

（5）设备复杂，投资费用高，耗电量大，其烘干固化要求的温度较高，涂料、涂装的管理复杂，施工条件严格，并需进行废水处理；
