液压支架检查检修维护保养规范

煤矿液压支架常见故障及其维护策略

摘要:液压支架是煤矿井下综采的重要的支护设备，与采煤机、刮板输送机等协同作业，完成煤炭的开采。在煤炭开采的过程中，需要对液压支架支护状态及位置进行实时调整，由于井下作业的环境复杂且空间较狭小，进行液压支架调整时的劳动强度大，作业效率低，对煤矿的综合开采效率造成影响。针对液压支架在煤矿开采过程中的应用，进行电液自动化控制系统的设计，采用PLC及CAN数据总线实现对液压支架工作过程的自动化控制，实现液压支架的无人化调整，提高液压支架的调整效率，从而保障煤矿的开采效率。

关键词：煤矿；液压支架；故障及维护

中图分类号：TD355文献标识码：A

引言

在煤矿机械化采煤设备中，液压支架是必不可少的关键设备之一。在煤矿开采中，液压支架和铲运机、采煤机等设备相互配合，承担着支撑煤矿工作面的重要任务。液压支架的运行情况不仅关系到煤炭生产效率和设备安全，更关系着人员安全。随着社会经济和采煤机技术的发展，液压支架发展迅速，以电液控制系统为核心的液压支架控制系统已经取代了传统的液压支架控制方式，工作面支撑效率和安全性得到了极大的提升。

1 存在的问题

1.1 安装尺寸不精准

煤矿井下液压支架油缸装置主要是借助液压油缸所产生的液压能。因此，液压油缸的密封装置的各个零部件的安装尺寸要求相对较高，只有在其安装过程中，各个部件之间实现无缝衔接，达到完全密封的状态，才能够保障其液压油缸的正常工作。零部件之间一旦产生缝隙，使其密封性下降，不仅会导致液压油缸所产生的液压能不足，同时还会由于液压流过大而引发油缸泄漏故障。 1.2 液压支架油缸常见故障

油缸是液压支架的主要部件，其安装、材料、工作环境和维护状态直接关系到液压支架的安全。油缸的常见故障有：1）安装尺寸不准确。液压支架密封装置安装时，通常不能保证其尺寸，因此会影响油缸的密封性，影响采矿。2）材料选择不合理。如果选材不合格，则无法保证煤矿人员的生命安全。良好的材料可以有效地保证煤矿开采的安全稳定。3）工作环境影响。工作环境对液压支架油缸也有影响，油缸密封装置会受到污染物和细微颗粒的影响发生泄漏。4）设备老化。还有一个原因是设备老化，老化轻者影响设备作业效率，重者造成重大事故。

解决方案编号：YTO-FS-PD142

The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution

Proposed To Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.

标准 / 权威 / 规范 / 实用

Authoritative And Practical Standards

液压支架检修安全技术措施通用版 精品方案范本

编号：YTO-FS-PD142

2 / 9 编写人：xxxxx

审核人：xxxxx

液压支架检修安全技术措施通用版

使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。文件下载后可定制修改，请根据实际需要进行调整和使用。

一、概述

1117（1）工作面液压支架经过了17个月使用，现因工作面的收作，该套支架已打运、存放至井下南翼支架峒室。这套支架进入下一个工作面前，必须在峒室内进行检修，为了保证检修的质量、安全，特制定本措施。

二、支架峒室概貌及有关起吊设备用具

1、南翼井下支架峒室概貌(图附后)

二条平行峒室1#、2#长约500米，内有二条联巷。4部JD-2.5绞车，1部JD-11.4绞车，2部JH-8绞车。1#、2#峒室作为贮放支架峒室，2#峒室入口约27米长作为检修支架峒室。

2、检修峒室内的起吊设备及起吊索具

该峒室内有二台BCD-20的20T电动葫芦，一台BCD-10的10T电动葫芦。2件3吨的手拉葫芦、4个5吨卸扣、4条φ22锚链（试验载荷38吨）。

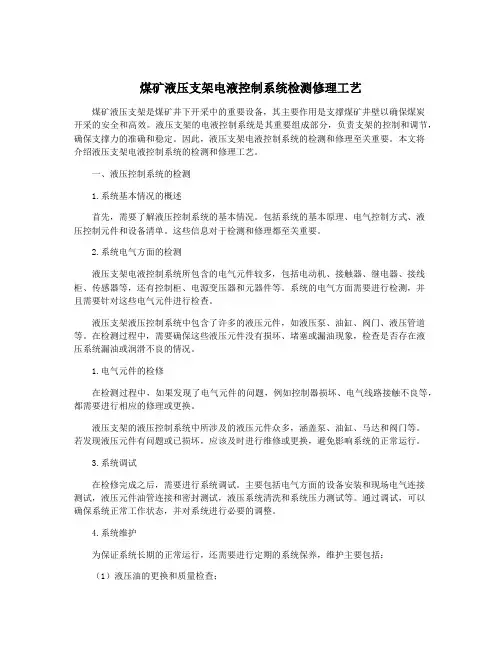

煤矿液压支架电液控制系统检测修理工艺

煤矿液压支架是煤矿井下开采中的重要设备，其主要作用是支撑煤矿井壁以确保煤炭开采的安全和高效。液压支架的电液控制系统是其重要组成部分，负责支架的控制和调节，确保支撑力的准确和稳定。因此，液压支架电液控制系统的检测和修理至关重要。本文将介绍液压支架电液控制系统的检测和修理工艺。

一、液压控制系统的检测

1.系统基本情况的概述

首先，需要了解液压控制系统的基本情况。包括系统的基本原理、电气控制方式、液压控制元件和设备清单。这些信息对于检测和修理都至关重要。

2.系统电气方面的检测

液压支架电液控制系统所包含的电气元件较多，包括电动机、接触器、继电器、接线柜、传感器等，还有控制柜、电源变压器和元器件等。系统的电气方面需要进行检测，并且需要针对这些电气元件进行检查。

液压支架液压控制系统中包含了许多的液压元件，如液压泵、油缸、阀门、液压管道等。在检测过程中，需要确保这些液压元件没有损坏、堵塞或漏油现象，检查是否存在液压系统漏油或润滑不良的情况。

1.电气元件的检修

在检测过程中，如果发现了电气元件的问题，例如控制器损坏、电气线路接触不良等，都需要进行相应的修理或更换。

液压支架的液压控制系统中所涉及的液压元件众多，涵盖泵、油缸、马达和阀门等。若发现液压元件有问题或已损坏，应该及时进行维修或更换，避免影响系统的正常运行。

3.系统调试

在检修完成之后，需要进行系统调试。主要包括电气方面的设备安装和现场电气连接测试，液压元件油管连接和密封测试，液压系统清洗和系统压力测试等。通过调试，可以确保系统正常工作状态，并对系统进行必要的调整。

4.系统维护

为保证系统长期的正常运行，还需要进行定期的系统保养，维护主要包括：

（1）液压油的更换和质量检查； （2）检查液压元件的密封性；

液压支架维修技术方案

液压支架是一种常见的工业设备，在使用过程中可能会出现故障或需要维修。下面给出一个液压支架维修技术方案，供参考。

一、维修前的准备工作

1.确定维修类型：根据液压支架的具体故障情况，确定是属于常见的维修还是需要更换部件。

2.召集维修团队：根据维修类型确定需要的维修人员，组成一个维修团队。

3.准备维修工具：根据维修任务的具体要求，准备好相应的维修工具和设备。

二、维修过程

1.安全检查：在进行任何维修工作之前，必须进行安全检查，确保工作场地和设备的安全。

2.拆卸部件：根据维修目标，将需要维修或更换的部件进行拆卸。在拆卸过程中要注意标记和记录每一个拆下的部件，以便后续组装时使用。

3.检查维修对象：拆卸下来的部件要进行仔细检查，确定问题所在。如果有需要更换的部件，就可以进行采购或申请更换。

4.清洁和维修：对于部件的检查和维修工作，可以根据具体情况进行清洁、修复、更换等操作。清洗时应注意使用专用的清洗剂，并确保彻底清洗干净。 5.更换部件：如果发现有需要更换的部件，可以根据相关说明书进行操作，确保正确、安全地更换。

6.组装：在完成部件的维修和更换后，进行部件的组装工作。在组装的过程中要十分注意每一个步骤的正确性，确保组装的质量和安全性。

7.测试：组装完成后，对液压支架进行测试。可以通过模拟工作环境进行测试，检查维修工作的有效性和安全性。

8.整理和清洁：在维修结束后，对工作场地进行整理和清洁，确保场地的整洁和安全。

三、维修后的工作

1.维护记录：对维修前后的情况进行详细记录，包括维修内容、维修耗时、维修费用等信息，以备后续参考。

2.维护保养：对维修后的液压支架进行定期的维护保养，延长使用寿命并预防故障的发生。

3.问题分析：对液压支架的故障原因进行分析和总结，以便发现和解决类似问题。

4.人员培训：根据维修过程中出现的问题，对维修人员进行培训，提高技术水平和维修效率。
