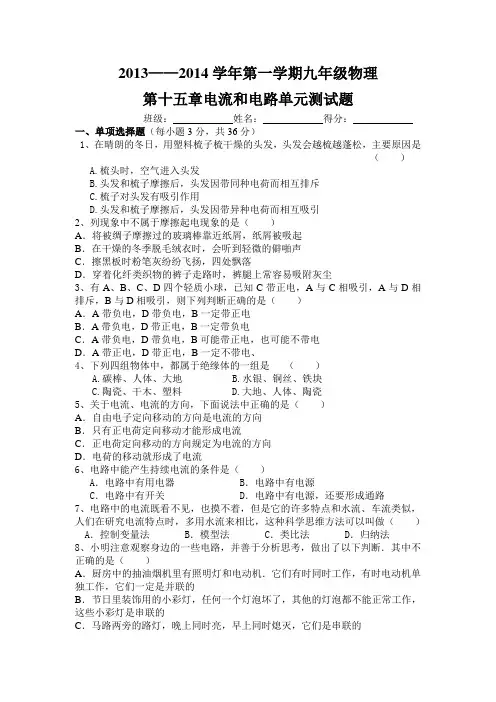

九年级物理第十五章 电流和电路 单元测试题

九年级物理第15章单元测试卷·第 1 页 共 6 页 九年级物理第15章单元测试卷· 第 2 页 共 6 页

甲 （图4） 乙 L1

L2 A

B C L1 L2 A B C 九年级物理第十五章 电流和电路 单元测试题（试卷制作：杨培荣）

班级 姓名

一、选择题（每小题3分，共24分）

1、下列四组物体中，都属于绝缘体的一组是 （ ）

A.碳棒、人体、大地 B.水银、铜丝、铁块 C.陶瓷、干木、塑料 D.大地、人体、陶瓷

2、如图1所示的电路中，哪个电路是正确的（ ）

3、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）

A.一定是并联 B. 电灯与插座应该串联，彩色电视机与电冰箱应该并联

C.一定是串联 D. 可以是串联，也可以是并联

4、如图2所示，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）

A．Ia=Id B．Ia＞Id C．Ia＞Ib D．Id＞Ic

5、下列关于发光二极管，说法错误的是（ ）

A．电视机上的指示灯，街道上的红绿灯都用到发光二极管

B．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极

C．发光二极管是一种半导体电子元件

D． 发光二极管只允许电流从它的某一端流入，另一端流出

6、为了测量通过灯泡L1的电流，电流表接在如图3所示电路中的位置（ ）

A．只能在A处 B．只能在B处

C．只能在C处 D．A、B、C三处都可以

7、串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电

流I甲与通过乙灯的电流I乙的大小相比较是（ ）

A．I甲>I乙 B．I甲

8、下列电器是我们常见的家用电器，关于我们正常工作时的电流，下列说法中最合理的是（ ）

A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A 二、填空题（除第9小题每空0.5分以外，其余每空1分，共20分）

9、单位换算：○10.1A= mA= μA ○2320μA= mA= A

10、在图4中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是 A；乙图中通过C点的电流是 A。

11、有四个带电小球甲、乙、丙、丁，已知小球丁带正电，小球甲吸引小球乙，小球乙吸引小球丙，小球丙与小球丁相互排斥，那么小球甲带 电，小球乙带 电，小球丙带 电，小球甲与小球丙接触时将互相 。

12、电流表的使用规则是：①电流表必须________联在被测的那部分电路中；②正负接线柱的接法要正确，使电流从______接线柱流入电流表，从________接线柱流出电流表；③被测电流不允许超过电流表的__________；④严禁将电流表的两个接线柱直接连到____________________上。

13、如图5所示，（1）当开关S1闭合，S2、S3断开时，灯L1和灯L2的连接方式是_________；

（2）当开关S1断开，S2、S3闭合时，灯L1和灯L2的连接方式是___________。

14、用化纤布料做的衣服穿在身上很容易弄脏，因为化纤布容易发生____ 现象，从而 细小灰尘的缘故。

15、使用电流表测电流，使用前要先检查指针是否指在 ______ 位置，将电流表与被测电路__________，连入电路时应注意被测电流不能__________电流表的量程。

三、作图与实验探究题(共31分)

16、（4分）如图6所示的电流表的读数甲是 A，乙是 A。

图6 图2 图1

图3

甲 乙 图5 九年级物理第15章单元测试卷·第 3 页 共 6 页 九年级物理第15章单元测试卷· 第 4 页 共 6 页 17、（2分）根据图7所示的实际电路，在右面的虚线框内画出电路图。

18、（2分）根据图8中的电路图，把电路元件连接起来。

19、（8分）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。 当闭合开关试触时，发现电流表指针摆动分别出现了如图9甲、乙、丙所示的三种情况。

（1）请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上：

甲同学的问题：________________________________________；

乙同学的问题：________________________________________；

丙同学的问题：________________________________________；

（2）改正错误后，该同学再闭合开关，乙同学发现指针的读数是1.8A，请你在图9乙中画出指针的位置。

20、（4分）某同学用如图10的连线来测灯泡L1的电流。

（1）在该图中，电流表的连接有什么错误？

_______________________________________________。

（2）现要测L2灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应如何改动？

21、（5分）如图11所示，探究串联电路中各点电流的关系：

（1）提出问题：_______________________________________________________。

（2）猜想与假设：____________________________________________________。

（3）设计实验：分别把 a,b,c各点断开，把 ___________接入电路，测量流过的___________，看它们之间有什么关系。换上另外两只小灯泡，再次测量，看是否还有同样的关系。

（4）进行实验：（略）

（5）分析与论证：根据测量结果分析，得出结论：_________________________________。

22、（6分）王华和李强两位同学准备了四、五个小灯泡和其他一些合适的电路元件，其中两只小灯泡L1和L2的规格完全相同。他们按如图所示电路进行了“探究并联电路中干路的电流跟支路的电流的关系”的实验。探究过程如下：

①用两节干电池串联作为电源，连接如图12所示的电路，分别把电路中的A、B、C各点断开，把同一只电流表接入，测量流过各点的电流，并记录在表格内；

②用三节干电池串联作为电源，重复上述实验操作。实验记录如下表：

实验次数 A点的电流IA/A B点的电流IB/A C点的电流IC/A

第一次测量 0.20 0.20 0.40

第二次测量 0.28 0.28 0.56

他们根据实验数据分析归纳出结论：并联电路中干路的电流等于各支路的电流之和，并且各支路的电流相等。

（1）请你帮他们分析一下他们的“探究结论”是否有问题？其中正确的部分是__________________________，错误的部分是___________________________________________。

（2）试分析他们在探究过程中可能是什么原因造成了他们探究过程的缺陷？请你提出改进的建议：_________________________________________________________________________。

图7

图8

图9 图10

图11

图12 九年级物理第15章单元测试卷·第 5 页 共 6 页 九年级物理第15章单元测试卷· 第 6 页 共 6 页

五、综合题（共25分）

解题要求：（1）写出依据的公式；（2）凡有数字运算的题目运算过程和结果都要写明单位。

21、（8分）如图13所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？

22、（8分）如图14所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，求：

（1）通过L1和L2的电流分别是多大？（2）电流表A3的读数是多少？

23、（9分）在如图15(a)所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图15(b)所示。则：

(1) 电流表A3的示数是多少? (2) 通过灯泡L1和L2的电流各是多少?

图13

A1

A2

A3 L1

L2

L3

图14 图15
