画图是按的比例画.

AutoCAD图形缩放与比例设置一、在“模型”选项卡中绘图出图（不推荐使用）对于绘制简单的图形，也可只用“模型”选项卡，即按以前版本的方式工作。

1. 设置绘图比例首先根据要画的图形实际尺寸和出图的打印尺寸算出缩放比例，在确定比例时，要留出标题栏，按图形有效区域确定出图尺寸。

将比例归整到国家标准系列，在模型空间按照出图图幅设置“图形界限”，按照确定的比例缩放画图。

2. 尺寸标注标注前，首先按绘图比例确定标注比例。

如绘图比例1:10，即画图尺寸缩小10倍。

设置标注比例应为10：1，这样，标注的尺寸刚好为实际尺寸。

设置尺寸标注比例方法如下：（1）选择菜单的“格式/标注样式”，打开“标注样式管理器”对话框，如图1所示。

图1 标注样式管理器（2）在“标注样式管理器”对话框中，单击“修改…”按钮，打开“修改标注样式”对话框。

(3) 在对话框中，单击“主单位”选项卡。

(4) 在“主单位”选项卡“测量单位比例”设置区，在“比例因子”数字微调框中输入“10”，如图2所示。

图2 “修改标注样式”对话框(5) 单击“确定”按钮。

再单击“关闭”按钮。

通过上述设置后，标注尺寸数字自动扩大10倍，为实际尺寸数字。

3. 出图设置如正式出图,应在“模型”选项卡中，绘制标题栏，附加说明文字。

（1）如是普通打印机，在Windows系统中安装好打印机驱动程序。

并在AutoCAD再安装CAD用的打印驱动程序。

方法如下：选择菜单“文件/打印机管理器”，在“Plotters”窗口中（实际为Windows资源管理器窗口），双击“添加打印机向导”按钮，按照提示进行操作,并进行适当设置，这里不详说。

图3 添加打印机(2) 页面设置。

打印之前，必须先完成打印设备、打印样式、图纸大小、打印方向等设置工作。

图4 打印机选择下面只涉及到图形比例设置部分。

在“面页设置—模型”对话框中，选择“布局设置”选项卡，在“打印比例”设置区，单击“比例”下拉式列表框，选择“1:1”.如图5所示。

【基础知识巩固】【知识点一】比例尺：1、比例尺的意义：一幅图的图上距离和实际距离的比，叫做这幅图的比例尺。

如：A城与B城的距离为120千米，画在地图上只有2厘米，那么这幅图的比例尺就是：图上距离：实际距离=2厘米：120千米=2厘米：12000000厘米=1:6000000.比例尺没有单位。

2、比例尺的分类及转换：根据表现形式分为：（1）数值比例尺，如：1:20000；（2）线段比例尺，如：根据将实际距离缩小还是放大分为：（1）缩小比例尺，如1:2000；（2）放大比例尺，如：8:1.3、比例尺的应用：图上距离：实际距离=比例尺图上距离：比例尺=实际距离实际距离 比例尺=图上距离根据已知条件选择合适的公式计算4、应用比例尺画图：确定合适的比例尺---→求出图上距离----→画出平面图----→标名称和比例尺【知识点二】图形的放大与缩小：1、图形放大与缩小的意义保持图形原来的形状：（1）使图形变大，叫做图形的放大。

如：用显微镜看细菌。

（2）使图形变小，叫做图形的缩小。

如：建筑物效果图。

2、图形放大或缩小的方格：一看，看原图形每边各占几格。

二算，计算按给定的比将图形的各边长放大或缩小后的新图形每边占几格。

三画，按计算出的边长画出原图形的放大图或缩小图。

【知识点三】用比例解决问题：1、用正比例解决问题：判断题中哪两种量成正比例，；列出比例（方程）求解。

2、用反比例解决问题：判断题中哪两种量成反比例，；列出比例（方程）求解。

【典型例题讲解】【题型1】求比例尺的方法【例1】甲乙量程的实际路程是210千米，画在地图上只有3厘米，求这幅地图的比例尺。

【例2】蚂蚁的实际体长只有3mm，画在一副彩图上体长是9.6cm，这幅彩图的比例尺是多少？【例3】一幅地图的比例尺是（1）一问：请把线段比例尺化成数值比例尺。

（2）二问：在这幅地图上量得甲乙两城相距4.5厘米，那么两城之间实际有多少千米？（3）三问：如果把相距96千米的两地画在这幅地图上，应画多长？【题型2】根据比例尺和图上距离求实际距离【例4】在比例尺为1:300000的地图上，量得李庄和贾庄相距3厘米，李庄到贾庄的实际距离是多少千米？【例5】在比例尺为20:1的精密零件设计图上，量得某零件的长度是5厘米，求这个零件实际长是多少厘米？【题型3】应用比例尺画图【例6】学校要建一个长6米，宽4米的长方形花痴，画出花池的平面图。

《机械制图》教案绪论我国是世界文明古国之一，在工程图学方面有着悠久的历史。

它是伴随着生产的发展和劳动人民生活水平的提高而产生和日趋完善的。

据考古証实，远在战国时期我国人民就已运用设计图( 有确定的绘图比例、酷似用正投影法画出的建筑规划平面图) 来指导工程建设，距今已有2400多年的历史。

“图”在人类社会的文明进步中和推动现代科学技术的发展中起了重要作用。

一、机械制图定义机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

二、课程性质它是工程类专业的一门必修技术基础课，研究和解决空间几何问题以及绘制和阅读工程图样的理论和方法。

本课程主要内容：1基础理论；2机件表达方法；3机械制图制图基础知识，投影法概述，点、直线和平面的投影及其相互位置关系，基本形体的投影，组合体的投影及各种表达方法和轴测图等；标准件和常用件的规定画法，零件图和装配图的绘制和阅读等。

三、课程任务和要求通过本课的学习应达到以下要求和目标：1、学习正投影法的基本理论及其应用。

2、培养对三维形状与相关位置的空间逻辑思维和形象思维能力。

3、培养空间几何问题的图解能力。

4、培养绘图和读图的基本能力。

5、培养计算机绘图能力。

6、培养认真负责、严谨细致的工作态度和工作作风。

四、本课程的学习方法本课程是一门理论性和实践性很强的课程，绘制和阅读机械图样是本课程的主要内容。

故学习中首先要注意掌握正投影的规律，并运用正投影的规律去解决绘图和读图中的实际问题。

努力培养空间想象能力和空间分析能力，不断加强形象思维的训练。

掌握正确的表达方法，学会正确运用视图、剖视、剖面及其它规定画法，掌握尺寸标注的方法所以要做到：1、应掌握正确的思维方法2、提高听课效率3、正确认真的对待作业4、要遵循国家标准规定认真学习本课程，将为学生的绘图能力和读图能力打下一定的基础。

CAD比例画图技巧对比例的设置，一般有三个方法第1个方法根据你要打印的图纸大小，比如A2或者A1等等，确定一下你的图形所需要的比例比如A2，图纸大小是420mm×594mm，而你一个图形，要放在这么大的图纸上，需要的比例是多少呢？需要你自己计算一下，比如你所说的1：那么每次在画图的时候，你就根据这个1：150的比例来计算长度比如你要画1米长的线条，那么根据1：150的比例，你在CAD里所需要画的长度就是1000/150，对吧？这里有一个基本的问题，就是CAD里的一个单位，我们理解成1毫米这样的思路，其实和手工绘图没有差别，注意理解！！！手工绘图时代，我们也是这样，只是，我们是用尺子去量的长度，对吧？这样画的图，需要标注时，怎么办呢？答案是，需要把标注的“线性比例”设置为1：150 于是，虽然我们画的长度是1000/150，但是由于标注线性比例设置了那么标注出来的长度数值就应该是1000（也就是我们需要在图纸上显示出来的数值）第2个方法比如我们要画1米长的线条，我们在CAD里就输入1000 这里也是把CAD里一个单位等同于1毫米这样的画图方式，标注的时候就不需要设置线性比例了那么对1：150又如何处理呢？由于1：150这个比例，总是针对某一大小的图纸来说的比如A2，而A2是有一个图框的，所以你可以把这个A2的图框（420mm×594mm）放大150倍用这个放大的框去套你的图形由于1：150是你开始就根据图纸大小计算好的比例因此放大的图框应该能够装得下你的图形要是装不下，那就是你的1：150计算有问题了，那么你可以再放大图框比如把图框放大为200倍注意这个方法，图形是根据1：1绘制的，而是把图框进行放大那么我要打印出来怎么办呢？由于420×594已经放大了150倍，所以在打印的时候就需要把打印比例设置成1:150进行打印这样虽然图框和图形在CAD里是放大了的，但是打印时，又缩小成了正常的A2大小第3个方法：这个方法不需要上面这些计算和设置而是直接画图，按照1：1的比例画图也就是把CAD的一个单位当作1毫米，所有的图形都按照这个规定来画比例的调整则是利用CAD的“布局”来设置布局的作用就是用来设置图纸比例的和排版的布局的操作，需要理解一些基本概念：模型空间、图纸空间AutoCad 图纸空间(Paper Space)新上路的兄弟们先来了解一下所谓模型空间和图纸空间（Model Space & Paper Space）。

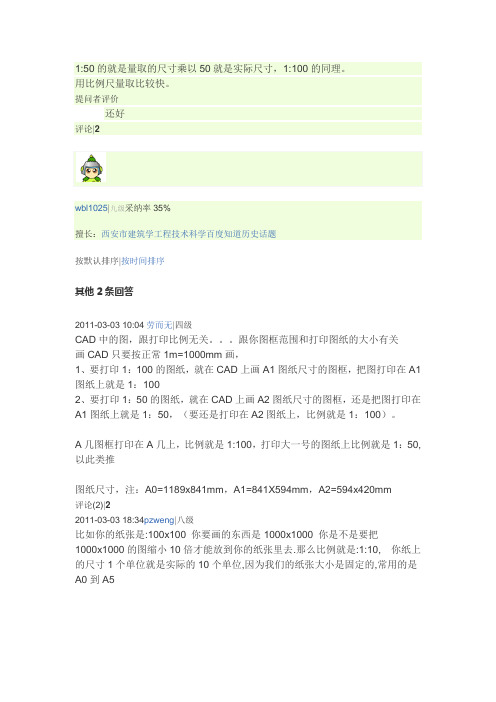

1:50的就是量取的尺寸乘以50就是实际尺寸，1:100的同理。

用比例尺量取比较快。

提问者评价还好评论|2wbl1025|九级采纳率35%擅长：西安市建筑学工程技术科学百度知道历史话题按默认排序|按时间排序其他2条回答2011-03-03 10:04劳而无|四级CAD中的图，跟打印比例无关。

跟你图框范围和打印图纸的大小有关画CAD只要按正常1m=1000mm画，1、要打印1：100的图纸，就在CAD上画A1图纸尺寸的图框，把图打印在A1图纸上就是1：1002、要打印1：50的图纸，就在CAD上画A2图纸尺寸的图框，还是把图打印在A1图纸上就是1：50，（要还是打印在A2图纸上，比例就是1：100）。

A几图框打印在A几上，比例就是1:100，打印大一号的图纸上比例就是1：50, 以此类推图纸尺寸，注：A0=1189x841mm，A1=841X594mm，A2=594x420mm评论(2)|22011-03-03 18:34pzweng|八级比如你的纸张是:100x100 你要画的东西是1000x1000 你是不是要把1000x1000的图缩小10倍才能放到你的纸张里去.那么比例就是:1:10, 你纸上的尺寸1个单位就是实际的10个单位,因为我们的纸张大小是固定的,常用的是A0到A5建筑图纸上的比例尺1:100和1:50之间有什么区别？例如窗洞口的尺寸是1500毫米，那么实际施工领工放线的时候检举|2011-10-07 19:12 提问者悬赏：5分|gezunjie111|分类：建筑学|浏览1480次我有更好的答案网友采纳2011-10-07 19:241、比例尺1:100，就是在图纸上是1厘米，实际建筑中就是100厘米；2、比例尺1:50，就是在图纸上是1厘米，实际建筑中就是50厘米；3、1:100和1:50之间的区别是，就是大小之分，没有别的含义；4、例如窗洞口的尺寸是1500毫米，那么实际施工领工放线的时候洞口就是1.5米评论|2灯塔市张满亮|来自团队工程建设|十三级采纳率50%擅长：其他社会话题生活网站使用按默认排序|按时间排序其他4条回答2011-10-07 21:06pylwm|八级建筑图纸是以毫米为单位的.1:100就是图上的1毫米=实际的100毫米.同理:1:50就是图上的1毫米=实际的50毫米。

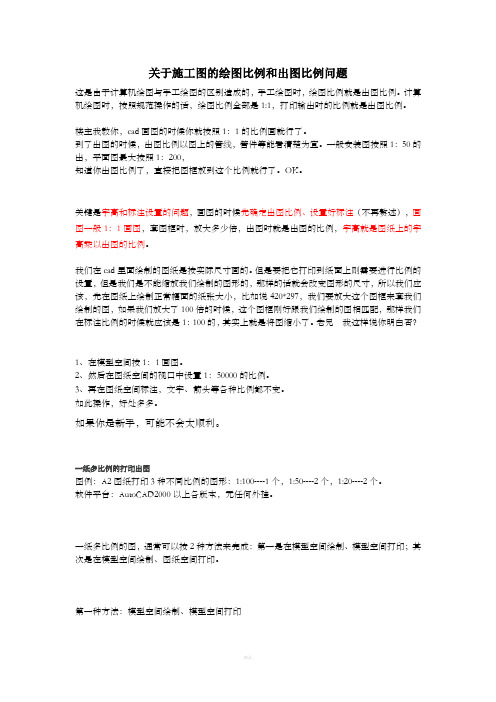

关于施工图的绘图比例和出图比例问题这是由于计算机绘图与手工绘图的区别造成的，手工绘图时，绘图比例就是出图比例。

计算机绘图时，按照规范操作的话，绘图比例全部是1:1，打印输出时的比例就是出图比例。

楼主我教你，cad画图的时候你就按照1：1的比例画就行了。

到了出图的时候，出图比例以图上的管线，管件等能看清楚为宜。

一般安装图按照1：50的出，平面图最大按照1：200，知道你出图比例了，直接把图框放到这个比例就行了。

OK。

关键是字高和标注设置的问题，画图的时候先确定出图比例、设置好标注（不再赘述），画图一般1：1画图，套图框时，放大多少倍，出图时就是出图的比例，字高就是图纸上的字高乘以出图的比例。

我们在cad里面绘制的图纸是按实际尺寸画的。

但是要把它打印到纸面上则需要进行比例的设置，但是我们是不能缩放我们绘制的图形的，那样的话就会改变图形的尺寸，所以我们应该，先在图纸上绘制正常幅面的纸张大小，比如说420*297，我们要放大这个图框来套我们绘制的图，如果我们放大了100倍的时候，这个图框刚好跟我们绘制的图相匹配，那样我们在标注比例的时候就应该是1：100的，其实上就是将图缩小了。

老兄我这样说你明白否？1、在模型空间按1：1画图。

2、然后在图纸空间的视口中设置1：50000的比例。

3、再在图纸空间标注，文字、箭头等各种比例都不变。

如此操作，好处多多。

如果你是新手，可能不会太顺利。

一纸多比例的打印出图图例：A2图纸打印3种不同比例的图形：1:100----1个，1:50----2个，1:20----2个。

软件平台：AutoCAD2000以上各版本，无任何外挂。

一纸多比例的图，通常可以按2种方法来完成：第一是在模型空间绘制、模型空间打印；其次是在模型空间绘制、图纸空间打印。

第一种方法：模型空间绘制、模型空间打印大致步骤如下：1,绘图环境设置图层、文字样式、尺寸样式等。

关键在于设置用于三个不同比例的图形的标注样式（dim100、dim50、dim20）。

目前用AutoCAD绘图主要有三种确定比例的方式：方法一、“绘图比例”确定为1:1，通过调整“内涵比例”来确定“非比例元素”的尺度（注：非比例元素——字高、线宽、轴线号直径等，即人工绘图时不需比例尺确定的部分）：优点：1）绘图时不用换算比例。

2）标注的尺寸恒等于图上距离。

3）可以随意引用平面图中的元素作为详图；互相交流也方便。

缺点：1）与人工绘图的比例概念相反，理解困难。

2）须引入“布图”概念；多比例绘图时，如要事先布置图面，需采用图纸空间多窗口布图（这样的图纸不容易将多张图纸放在一个DWG中，也不不便于交流）。

方法二、用户事先确定“出图比例”，“绘图比例”不确定（需绘制图的比例＝“出图比例”时，“绘图比例”为1:1）：优点：1）与人工绘图的比例概念相同，理解容易。

2）不需要“布图”就可以事先布置图面。

缺点：1）当“出图比例”与“绘图比例”不相等时，需人工换算绘图尺寸。

2）标注的尺寸可能不等于图上距离。

方法三、“绘图比例”确定为1:1，在用户调整当前比例时，程序同时调整“出图比例”（即对全图进行放缩）：优点：集中了“方法一”和“方法二”的多数优点。

缺点：1）每一次变化比例时，都需对全图进行SCALE放缩处理，对于那种将许多张图放在一个DWG中的用法，可能速度有点问题。

2）对于二次开发软件的依赖过于大。

3）“当前比例”的概念过于强；对于喜欢东画两笔，西画两笔的人来说，可能感觉不舒服。

希望用户对这三种确定比例的方法给予评论，谢谢！1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。

对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。

我们需要解决的问题：1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。

（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。

图形界限:图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。

图形界限确定了栅格和缩放的显示区域。

设置方法：打开“格式”菜单，选择“图形界限”命令limits。

命令行将提示您指定左下角点和右上角点，或选择开、关选择。

其中“开”表示打开图形界限检查。

当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点（默认情况下CAD没有打开界限检查）。

但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。

输入坐标值后，系统将提示您指定右上角坐标值。

栅格与栅格点的捕捉：点击屏幕下方的栅格按钮(快捷键F7)即可显示或关闭栅格点阵，其范围就是图形界限中设置的范围。

点击栅格旁边的捕捉按钮(快捷键F9)就可打开或关闭栅格点的捕捉，这个功能常用于绘图时需要捕捉大量的规则点，栅格点距和捕捉点距可以不同，它们都可以在设置中调整。

栅格和捕捉的设置：“工具”--“草图设置”--“捕捉和栅格”想打开显示栅格却提示“栅格太密，无法打开”，这是怎么回事？解决方法：用limits重新设置图形界限，修改格栅间距。

注：本文以AUTOCAD2006为例，By：abc5186。

从这里,我将开始我自己的讲座,我之所以采用讲座的形式,来发表意见,就是因为,我只打算按照我自己的意思,自己的编排和顺序,随意讲来.这里所讲的内容既不是“奉命之作”,也不是“应邀而作”,完全出自我自己的愿望，未必遵守某个规矩,也不是教科书的样式,循序渐进,娓娓道来,我这里可能没有一定之规,问题的提出,往往是AutoCAD应用者，所常见的问题或者困惑,论据的求证,也可能没有充分的周全的考虑,都是我的个人体验,或仅限于自己的知识,即使或有所依据,也只能以所能查阅到的资料,或AutoCAD的"帮助"的范围所限,因此如能给一部分朋友作一点参考,也就心满意足了,决不敢奢望有多大的"人气"。

AUTOCAD 的比例设置经验(转贴)2008-01-17 10:03 A.M.1.绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。

我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，公制的1个图形单位在AutoCAD中便是1mm。

绘图就是按设定的图形单位，按实物实际绘图，1m长度的线你就输入1000，而不要因为图纸比例是1：100就输入1000/100=10。

这样，AutoCAD绘图实际是没有绘图比例这个概念的。

2、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。

1：100打印，就是把100mm长的一条线打印成1mm长，换句话说，如果电子文件上1000mm 长的线通过打印，到图纸上是20mm的话，那就叫做1：50打印出图（1000/20=50）。

正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

3、实物没有比例，非实物才有比例既然AutoCAD是实物多大就画多大，那实物实际就没有比例。

可是，非实物性图纸信息，如文字、尺寸标注、符号性图形。

原本是没有什么比例之说的，AutoCAD中反倒有比例了，为什么？因为，电子文件打印成物理图纸时用1：n缩放打印，图上所有对象一视同仁都得缩放。

这样，物理图纸上5mm高的文字，当打印比例为1：100时，在AutoCAD电子文件上就非要设成500mm，以便500/100=5。

也即，在绘图过程中，非实物性内容必须要考虑图纸比例。

这里引出一个概念：因为要缩小n倍打印，原本无比例的对象要预先放大n倍。

订正：上面关于单位有错误概念，应该是dwg文件只有图形单位，不存在什么公制是一个图形单位=1毫米，所有毫米、米、英寸这些单位都是打印时设置的，也即：单位是打印出来的，没打印前，只是图形单位。

CAD画图注意点
1、图幅设置
⑴按比例画图
按标准图幅的规定设置，如2#号图为594×420mm。

绘图选用适当比例，如1：1、1：20、1：50、1：100等。

⑵按实际尺寸画图
设置的图框是标准图幅的倍数，结构尺寸为实际大小，如1m长，即画1000mm。

如按实际尺寸制图，按1：100出图时，2#图幅应设置为59400×42000mm，相当放大为100倍。

2、图层定义
可根据线型、尺寸标注、文字说明等分类进行设置，同时可定义各图层的颜色，以便修改。

3、尺寸比例设置
根据绘图需要定义多种比例存起，方便应用。

4、字号设置
可归类设置几种字号及字体，用于不同说明中。

5、图块定义
根据工作需要，可以把经常用到的图形定义为图块保存起来，用于一图多处或其它图中。

6、坐标应用
⑴绝对坐标
按CAD系统中设置的坐标进行画图。

⑵相对坐标
给定任意点后，按坐标值相对增量进行画图。

7、线宽设置
如2#图及以下缩为A3纸时，粗线宽可按0.5mm，1#图缩为A3纸时，按0.8mm宽，这些是经验值，如果按1：1出图，可按规范要求。

8、保存
绘图结束应进行保存，以便以后应用。
