辽宁硬膜快干防锈油

硬膜防锈油分析报告防锈油是机电，军工和金属加工等行业必备的一种助剂，其用途是对半成品或成品进行防锈。

防锈油有硬膜防锈油和软膜防锈油两种。

其中硬膜防锈油根据成膜层是否透明又分为透明膜防锈油和不透明膜防锈油。

快干透明硬膜防锈油，与其他防锈油相比，具有油膜薄，防锈性好，涂层干燥快，透明美观等特点，而且生产工艺简单，成本低廉。

我上网查文献资料，查到了一些快干硬膜防锈油的配方，我综合考虑试验了以下面配方为主的实验：原料百分比作用类型石油树脂10成膜剂十二醇 1.5增塑剂硬脂酸铝1.4防锈剂苯并三氮唑0.5有机溶剂松节油5辅助溶剂有机碱性缓蚀剂0-6缓蚀剂120#溶剂油75.5-81主溶剂实验步骤：先把石油树脂和十二醇用120#溶剂油加热溶解，再把苯并三氮唑作为缓蚀剂加入其中。

再用松节油作为助溶剂溶解硬脂酸铝，用它与上面溶解好的溶液进行混合，得到硬膜防锈油。

1#硬膜防锈油：石油树脂：10十二醇：1.5硬脂酸铝：1.5苯并三氮唑（海明自有样品）：0.5松节油：5乙醇：1120#溶剂油：811#硬膜防锈油的实验步骤与上面步骤一样，实验注意事项：(1).缓蚀剂苯并三氮唑不易加多，否则不易溶解。

因为没有有机碱性缓蚀剂，用乙醇溶解苯并三氮唑（≤0.5）。

(2).120#溶剂油的味道大，闪电低，用它加热溶解石油树脂时要小心，控制好温度，很容易发生燃烧，引起火灾。

实验现象及结果：金黄色液体，有刺激性气味。

1#硬膜防锈油与天津荣邦化工的样品做铁板防锈对比实验，在铁板上刷上面两种防锈油，把铁板放在烟雾机中温度35℃,48小时后1#铁板上有锈迹象，天津荣邦防锈油的铁板上除了边缘有锈点，表面上未锈。

1#样品需要进一步改进，成膜还可以。

2#硬膜防锈油石油树脂：10十二醇：1.5硬脂酸铝：1.5苯并三氮唑（海明自有样品）：0.3松节油：5乙醇：2120#溶剂油：80有机碱性缓蚀剂3.6实验现象及结果：外观呈橙黄色颗粒液体，2#防锈油做铁板防锈试验，放置在35℃,48小时后2#铁板上有锈迹。

防锈油配方防锈油基本由基础油、缓蚀剂、防锈剂组成。

下面配方中基础油是机油和煤油，缓蚀剂是石油磺酸钡、氧化石油脂钡和油酸，防锈剂是辛酸二环己胺。

选择配方以渗透性、流动性、缓蚀剂对水的置换性、抗水性等指标考虑。

防锈油主要成分【主要成分】：F201防锈油：防锈添加剂，干洗油，基础油，锭子油，石油磺酸钡，环烷酸锌，工业凡士林。

F20-1防锈油：变压器油，精制矿物油，石油磺酸钠、羊毛脂镁皂等金属防锈添加剂调配制成。

常温脱水性防锈油配方：10号机油：（质量分数%，下同）26，煤油：53，石油磺酸钡：8，氧化石油脂钡：4，辛酸二环己胺7，油酸：2。

环保型钢铁水基防锈剂配方：葡萄糖酸盐、三乙醇胺、钼酸盐、有机磷酸、苯甲酸钠、非离子表面活性剂、剩余为去离子水，其制备方法为：按照重量比例称取个成分，依次加入25-60℃去离子水中，搅拌溶解，混合均匀，即成稳定性好的透明防锈剂。

F-31防锈油配方(%) ：石油磺酸钠15,羊毛脂镁皂5,10号机械油10,煤油4,二苯胺0.2~0.3,工业凡士林余量.FY-5浓缩型防锈油配方(%) ：石油磺酸钡20,环烷酸锌15,灯用煤油35,工业凡士林余量.特种防锈油配方(%) ：石油磺酸钡4,石油磺酸钠1,环烷酸锌2,30号机械油余量.以上配方适用于工厂半成品或配套入库封存零件用.被封存的零件最好用石蜡纸包上.此类防锈油在室内能保证金属1年左右不生锈.上述4个配方,除201防锈油对铜有变色外,其它配方对铜均可用.但201防锈油铸铁防锈效果最好.7号防锈油配方(%) ：石油磺酸钡5,羊毛脂镁皂5,变压器油90.F-1防锈油配方(%) ：N-油酰肌氨酸十八胺1,石油磺酸钡8,石油磺酸钠1,司苯-80 2,邻苯二甲酸二丁酯3,苯骈三氮唑0.15,2.6二叔丁基对甲酚0.5,20号机械油余量.F-33防锈油配方(%) ：石油磺酸钡4,羊毛脂4,743钡皂2,石油磺酸钠1,苯骈三氮唑0.1,10号或20号机械油余量.F-41防锈油配方(%) ：石油磺酸钡0.3,司苯-80 0.3,2.6二叔丁基对甲酚0.3,二甲基硅油10ppm,25号变压器余量.以上配方适用于室内临时性的封存,也可作精密零件加工工序间的防锈.这类防锈油具有一定的润滑性,可封存机械设备.使用时,不用清洗即可投入工作.F-21置换型防锈油配方(%) ：石油磺酸钡1.5~2,正丁醇0.3~0.4,汽轮机油(20号或30号)8~9,煤油余量.F-3置换型防锈油配方(%) ：石油磺酸钡3,苯骈三氮唑0.01,油酸1,三乙醇胺0.5,32号汽轮汽油15,煤油余量.置换型防锈油配方(%) ：石油磺酸钡4,羊毛脂2,743钡皂,2石油磺酸钠1,苯骈三氮唑0.1,10号机械油15~20,煤油余量.置换型防锈油配方(%) ：磺化羊毛脂钙盐30,石蜡油50,磺化蓖麻油2,戊醇5,汽油13.滚珠轴承防锈油配方(%) ：石油磺酸钡(高分子)2.5~3.5,羊毛脂2~2.5,环烷酸锌1~1.5,正丁醇1~1.5,10号变压器油5~8,煤油余量.以上配方适用于机械加工工序间的防锈,能中和和置换手汗.防锈期一般为1~3个月.硬膜防锈油配方(%) ：5号沥青22,松香7,汽油71.此方适用于露天库金属材料的防锈.水溶性防锈油这是一种含乳化剂的防锈油.使用时以水稀释成乳液状,它成本低,以水做溶剂使用安全.这种防锈油大多用于工序间防锈.配方1(份) ：氧化蜡膏钠钡皂10,石油磺酸钠0.5,石油磺酸钡1,磷酸脂三乙醇胺盐1.使用时用油12份与水88份调配.适用于工序间防锈.配方2(%) ：氧化蜡膏钡皂5,氧化蜡膏胺皂5,石油磺酸钠0.3,水89.7.此配方用于工序间时防锈及磨床冷却液.仪表防锈油配方(%) ：苯骈三氮唑0.3,石油磺酸钡5,环烷酸锌1,羊毛脂2,磷酸三丁酯2,基础油(22#透平油) 余量.此配方性能较全面,对钢,铝,黄铜,紫铜,青铜防锈效果均较好,适于仪表和有色金属的封存.通用防锈油一般通用防锈油乃是在通常矿物油中加入油溶性缓蚀剂和某些改性添加剂.由于基础油和添加剂不同,这种防锈油可分成很多种类.轻质(低粘度)防锈油,大多用于精密仪表.中质(中粘度)防锈油,可用于一般仪器和武器.这种油最低温度要在-20℃时使用.重质(高粘度)防锈油,可用于大型机电设备,通常要求润滑防锈两用.这种油多数适用于在常温下应用.钢、黄铜、铝防锈油配方(%) ：石油磺酸钡2，羊毛脂镁皂2，变压器油余量。

PHOENIX®武汉富力克特种润滑材料厂PHOENIX Antirust oil PAR-202
富力克PAR-202硬膜防锈油
产品说明
富力克PAR-202硬膜防锈油属于快干型硬膜防锈油，由多种特效缓蚀剂、成膜剂和溶剂油等组成。

涂在金属表面，待所含溶剂挥发后能形成一层均匀的干性固态保护膜，具有粘附力强等优点。

适合于各种黑色及有色金属制品的长期封存防锈。

典型数据
项目典型数据试验方法外观红褐色油状液体目测
湿热试验/d，45号钢片不少于
T3铜片，62号黄铜片不少于30
30
GB/T2361
盐雾试验/h，45号钢片不少于
T3铜片，62号黄铜片不少于48
48
SH/T0081
使用方法
在使用富力克PAR-202硬膜防锈油前，必须先用溶剂汽油对金属制品进行清洗并检查，保证金属制品没有锈蚀和污染，待溶剂油晾干后，将PAR-202硬膜防锈油用浸泡或喷涂、涂刷的方法涂布于封存件表面,封存件应放在台架上晾干(常温约20mm)或用热风吹干，然后检查油膜的完整性，对不完整的地方可及时补涂。

如封存时间长或工件存放环境条件苛刻，最好在封存件第一次涂油干透后再涂油一次，以形成较厚保护膜，提高防锈性。

注意事项
由于富力克PAR-202硬膜防锈油中含有溶剂油，属易燃品，故在储存和使用时要注意安全，加强防火措施，并保持使用场所通风良好，从容器中取用后，要及时将盖拧紧，防止溶剂油挥发及水分和机械杂质混入。

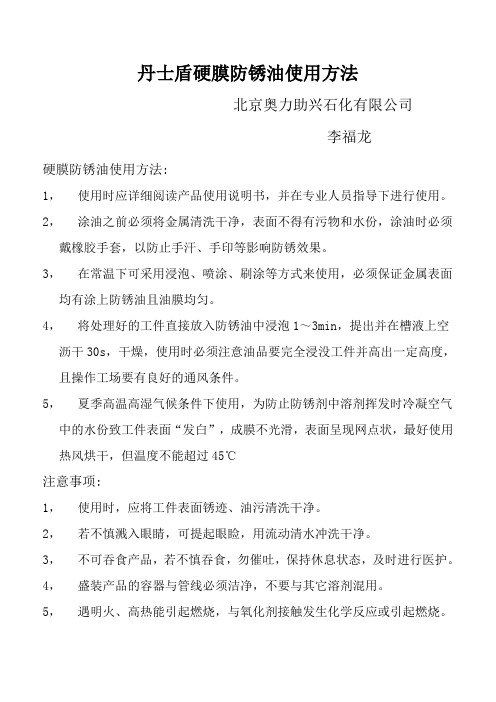

丹士盾硬膜防锈油使用方法
北京奥力助兴石化有限公司
李福龙
硬膜防锈油使用方法:
1，使用时应详细阅读产品使用说明书，并在专业人员指导下进行使用。

2，涂油之前必须将金属清洗干净，表面不得有污物和水份，涂油时必须戴橡胶手套，以防止手汗、手印等影响防锈效果。

3，在常温下可采用浸泡、喷涂、刷涂等方式来使用，必须保证金属表面均有涂上防锈油且油膜均匀。

4，将处理好的工件直接放入防锈油中浸泡1～3min，提出并在槽液上空沥干30s，干燥，使用时必须注意油品要完全浸没工件并高出一定高度，且操作工场要有良好的通风条件。

5，夏季高温高湿气候条件下使用，为防止防锈剂中溶剂挥发时冷凝空气中的水份致工件表面“发白”，成膜不光滑，表面呈现网点状，最好使用热风烘干，但温度不能超过45℃
注意事项:
1，使用时，应将工件表面锈迹、油污清洗干净。

2，若不慎溅入眼睛，可提起眼睑，用流动清水冲洗干净。

3，不可吞食产品，若不慎吞食，勿催吐，保持休息状态，及时进行医护。

4，盛装产品的容器与管线必须洁净，不要与其它溶剂混用。

5，遇明火、高热能引起燃烧，与氧化剂接触发生化学反应或引起燃烧。

故不要在接近明火、高热或点火源的地方贮存、打开或使用。

避免高温阳光直射，使用场所请做好防静电措施。

脱水防锈油的使用方法
脱水防锈油是一种防止金属表面生锈的润滑油，它可以有效地防止金属表面受到氧化、腐蚀和污染等因素的影响。

脱水防锈油的使用方法非常简单，下面我们来详细了解一下。

使用脱水防锈油前需要将金属表面清洁干净，以确保油膜能够完全附着在金属表面上。

清洁时可以使用清洗剂或者酒精等溶剂，将金属表面擦拭干净，去除表面的油污和灰尘。

接着，将脱水防锈油均匀地涂抹在金属表面上，可以使用刷子、喷雾器或者滴管等工具进行涂抹。

涂抹时要注意油膜的厚度，一般来说，油膜的厚度应该在0.5-1.0微米之间，过厚或者过薄都会影响防锈效果。

涂抹完成后，需要将金属表面放置在通风干燥的地方，让脱水防锈油自然干燥。

在干燥的过程中，油膜会逐渐形成，形成的油膜可以有效地隔绝金属表面和外界的接触，从而达到防锈的效果。

需要注意的是，脱水防锈油只能用于短期的防锈保护，如果需要长期的防锈保护，建议使用其他更为专业的防锈涂料或者防锈膜。

脱水防锈油是一种简单易用、效果显著的防锈润滑油，使用方法简单，只需要注意清洁金属表面、均匀涂抹油膜、自然干燥即可。

在使用过程中，需要注意油膜的厚度和使用时间，以达到最佳的防锈效果。

HARD-COAT ANTIRUST OILMSDS NO.:AJT131204029E1. PRODUCT AND COMPANY IDENTIFICATIONProduct Name: Hard-coat antirust oil Product Type ： 74-2 Product Use: Metal finishingSupplier Information Company Name: Hengshui Xiya Petrochemical Industry Co., Ltd. Address: No.8 East Beihuan Rd, Hengshui City, Hebei Province, China, 053000 Tel: 0086-318-2878005 Fax: 0086-318-2878006 Emergency Telephone: 0086-318-21392782. HAZARDS IDENTIFICATIONEMERGENCY OVERVIEW: Physical State and Odor:Brown and red liquid with solvent naphtha odorThe product is classified as dangerous according to China GB13690-92. Hazard Classification: Category 3.3Routes of Entry: Inhalation, skin and eye contact and ingestion. Health Hazard:Eye Contact: Can cause eye irritation, redness, tear and blurring of vision.Inhalation: Inhalation of vapors may cause irritation of nose and respiratory tract, dizziness, weakness, tiredness and headache, even loss of consciousness.Skin Contact: Can cause skin irritation and dermatitis, prolonged contact can cause skin chapped and degreasing. Ingestion: Can cause irritation to gastrointestinal tract, nausea, vomit and diarrhea.3. COMPOSITION/INFORMATION ON INGREDIENTSSubstance/Preparation:PreparationIngredients NameContent /% CAS NO.EC NO.RISK PHRASESBarium mahogany sulfonate 25 61790-48-5 263-140-3 - Phenolic resin2525085-50-1 --Benzotriazol 0.595-14-7 202-394-1 -HARD-COAT ANTIRUST OILMSDS NO.:AJT131204029ESolvent naphtha Rest Mixture - -Note: See Section 8 of MSDS for exposure limit data for these ingredients. Full text of risk phrases appearing insection 3: see section 16.This MSDS contains valuable information critical to the safe handling and proper use of the product. This MSDS should be retained and available for employees and other users of the product.4. FIRST AID MEASURESEye Contact: Flush skin with plenty of water for at least 15 minutes. Get medical attention if persistent irritation occurs.Inhalation: Immediately move the patient to fresh air and keep smooth breathe. Give Oxygen if hard breathing difficulty occurs. Immediately take artificial respiration if respiratory arrest. Get medical attention.Skin Contact: Remove contaminated clothing immediately, wash off with plenty of flowing water and sour or special cleaning solvent.Ingestion: Immediately make victim drink enough water. Do not induce vomiting, and get medical attention.5. FIRE FIGHTING MEASURESFire Hazard Overview: Flash Point: 10℃ (Open Cup) Flammability: Flammable.Extinguishing media: Carbon dioxide, dry chemical and foam.Precautions for Fire Fighting: Cool down containers in the fire site with water spray. Firefighters must wear ventilation mask or self-contained breathing apparatus.Hazardous Combustion Products: Toxic smog like Carbon monoxide, carbon dioxide and NOx.6. ACCIDENTAL RELEASE MEASURESTake ventilation for release area, remove fire source and avoid inhalation of vapor. Cover with foam if large release so as to induce vapor hazards. Absorb with sand or other similar materials. Disposal shall be in accordance with requirements of environment protection department.7. HANDLING AND STORAGEHandling Considerations: Adopt reasonable ventilation, and avoid eye and skin contacts. Storage temperature shall be lower than 30℃. Empty containers shall be not burned or cut. Stay away from heat and fire source, and preventHARD-COAT ANTIRUST OILMSDS NO.:AJT131204029Efrom direct sunlight. Avoid contacting with strong acid, strong base and oxidizer. Store separately, move gently, and prevent from package and container damage.8. EXPOSURE CONTROLS, PERSONAL PROTECTIONOccupational Exposure Limit in Working Space: Industrial naphthaChina: TWA 300mg/m 3; STEL 450mg/m 3Engineering Control: Whole ventilation or local ventilation.Respiratory System Protection: No need for special protection generally, wear ventilation mask or self-contained filtering mask if high concentration contact. Eye Protection: Wear chemical safety glasses.Body Protection: Wear common work protective clothes. Hand Protection: Wear protective gloves against chemicals.Other Protection: Bathe after work, and avoid prolonged or repeated contact.9. PHYSICAL AND CHEMICAL PROPERTIESAppearance: LiquidColor:Brownish red Odor: Solvent naphtha odor Vapor Pressure: Not Available Relative Vapor Density (Air=1): Not established PH Value: ～7 Density (Water= 1): 0.78～0.80g/cm 3Ignition Temperature: Not established Explosion Limits: Lower: Not AvailableHigher: Not AvailableMelting Point: Not established Boiling Point: Not established Flash Point: 10℃ (Open Cup) Solubility in Water: Insoluble in water, but soluble in most organic solvents.10. STABILITY AND REACTIVITYStability: StableHazardous Polymerization: Will not occur.Conditions to Avoid: High temperature and fire source.。

锈盾®通用水基防锈剂北京筑宝公司结合生产工艺对环保防锈的要求趋势，采用进口原材料和工艺，研发出新一代水性环保防锈剂——锈盾®。

锈盾®内含多种防锈组分、润湿剂、分散剂、缓蚀剂、渗透剂等助剂，可提高工件表面的致密性和抗氧化性，不会在金属表面上形成脂状或胶状物，使工件防锈更长久。

★产品特点：*水基环保型产品，不燃烧、无腐蚀，无味、无毒、不含亚硝酸钠及无机盐。

*锈盾®无需清洗，不影响装配精度和焊接、喷漆的附着力。

*常温工作，刷涂、浸泡处理均可，操作简便无须专业人员和工具。

*经济高效，成本低廉，参照防锈期限要求，可稀释10-20倍反复使用。

*防锈时间长，可达数周至6个月。

*极佳的硬水稳定性，适用范围广，可用于碳钢、铸铁、合金钢、铝合金等金属。

★物理特性：锈盾®可广泛用于机械、电力、汽车、仪器仪表、造船等领域各种金属工件的中短期防锈。

★使用方法：先用无脂净®和锈无踪®清除基材表面的油污和锈迹，再选用锈盾®刷涂或浸泡处理。

锈盾®Ⅰ型用于1个月内的短期防锈；锈盾®Ⅱ型用于6个月内防锈。

浸泡10秒或刷涂后尽快干燥即可。

对于碳钢、铸铁材料的防锈效果最佳。

★专家建议：1．锈盾®系化工产品，切勿口服。

应放置在儿童接触不到的地方。

2．使用时请戴橡胶手套。

若接触皮肤应立即大量水冲洗；溅入眼内立即冲洗后就医。

3．小试无误后再大量使用。

干燥期间避免雨水及腐蚀气体等的侵蚀。

4．若作为防锈成份加入清洗剂、切削液中，可参照5-10%添加。

5．温度过低可能会有结晶析出，恢复正常温度后自然溶解，不影响使用效果。

6．储存阴凉干燥处，每次使用过后应封好包装以免失效。

6．规格：25公斤、30公斤、200公斤桶包装。

保质期1年。

锈盾®Ⅲ型硬膜快干防锈油北京筑宝公司结合生产工艺对环保防锈的要求趋势，采用进口原材料和工艺，研发出新一代硬膜快干防锈油——锈盾®Ⅲ型。
