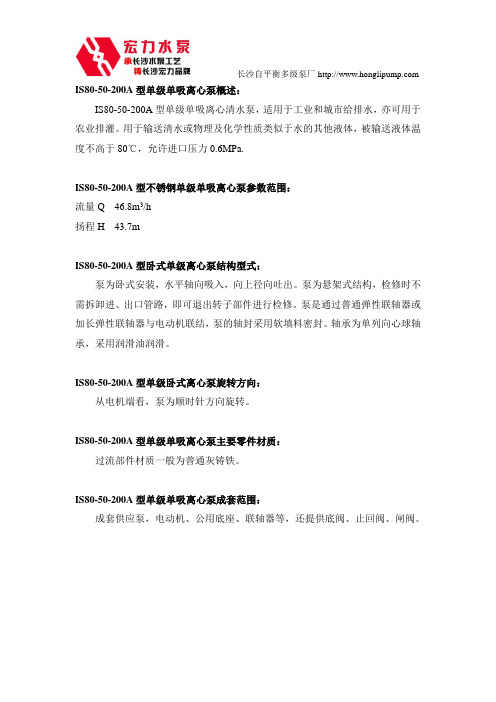

长沙自平衡多级泵厂 IS80-50-200A型单级单吸离心泵概述：
IS80-50-200A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-200A型不锈钢单级单吸离心泵参数范围：
流量Q 46.8m3/h
扬程H 43.7m
IS80-50-200A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-50-200A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-50-200A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-50-200A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
离心泵就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。
离心泵有好多种，从使用上可以分为民用与工业用泵;从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。
卧式离心泵型号一览表。
长沙自平衡多级泵厂整理
IS150-125-250型单级单吸离心泵概述：
IS150-125-250型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS150-125-250型不锈钢单级单吸离心泵参数范围：
流量Q 200m3/h
扬程H 20m
IS150-125-250型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS150-125-250型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS150-125-250型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS150-125-250型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
ZDG12-80*6自平衡多级泵概述：ZDG12-80*6自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDG12-80*6自平衡多级泵优势：ZDG12-80*6自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：12m3/h；扬程H：480mZDG12-80*6自平衡多级泵结构形式：ZDG12-80*6自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
DM120-50*8型矿用耐磨卧式多级泵概述：DM120-50*8型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：400米，流量Q：120m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM120-50*8型矿用耐磨卧式多级泵产品结构说明DM120-50*8型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM120-50*8型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

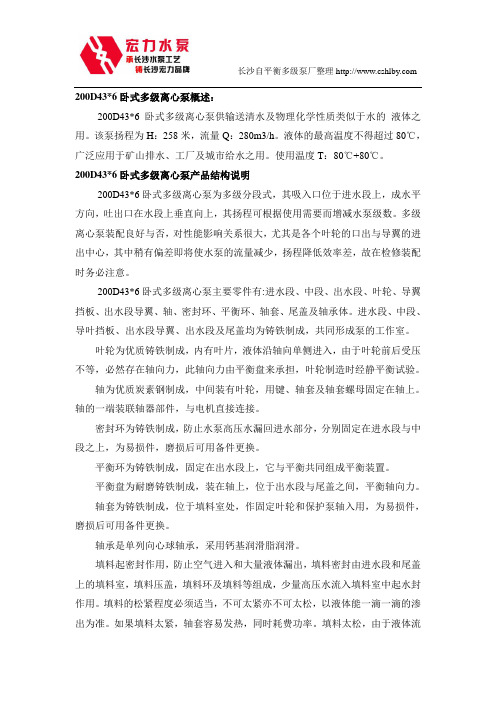

200D43*6卧式多级离心泵概述：200D43*6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：258米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
200D43*6卧式多级离心泵产品结构说明200D43*6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
200D43*6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
MD280-43*6型矿用卧式多级离心泵概述：MD280-43*6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：258米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-43*6型矿用卧式多级离心泵产品结构说明MD280-43*6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-43*6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D85-45*6离心泵,多级离心泵,长沙水泵厂宏力泵业D85-45*6离心泵概述：
D85-45*6离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D85-45*6离心泵参数范围：
流量Q85m3/h
扬程H270m
D85-45*6离心泵型号说明：
D85-45*6
“D”－离心式多级水泵
“85”－表示泵的流量（m3/h）。
“45”－表示泵的单级扬程（m）。
“6”－表示级数。
D85-45*6离心泵结构型式：
D85-45*6离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
D85-45*6离心泵旋转方向：
D85-45*6离心泵从电机端向泵看为顺时针方向旋转。
D85-45*6离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D85-45*6离心泵成套范围：
套、平衡盘、轴套）。
（可订制）。
1、S型单级双吸离心泵12、SA、SAP型单级双吸离心泵123、TS型单级双吸离心泵214、SR型热网循环泵515、R型热水离心泵系单级单吸离心式热水循环泵616、LC型立式长轴泵647、WLZ、WZY型无泄漏立式自吸泵748、D、DG、MD、DF、DY型多级离心泵829、DG型次高压锅炉给水泵9510、DL型立式多级离心泵9911、IS、IR、IY型单级单吸离心泵10812、IH型单级单吸悬臂式化工离心泵12113、ISG（B）系列单级单吸立式管道离心泵13214、N、NB、NBA、GN、GNL型冷凝泵14315、BQW隔爆无堵塞潜水排污泵14616、JYWQ系列自动搅匀排污泵15017、QW(WQ)型无堵塞潜水排污泵15418、QY全扬程潜水电泵15819、QJ型潜水深井泵16620、TQB系列潜水电泵178S 型单级双吸离心泵S 型泵为单级、双级、泵体水平中开的离心泵；可供抽送清水或物理化学性质类似于清水的其它液体之用，被抽送液体温度不得超过80℃；适用于工厂、矿山、城市、电站给排水、农田排灌和各种水利工程。
在S 型泵的基础上通过改变材质、密封、结构等措施可派生出能输送含磨损介质的SM 型、输送腐蚀性介质的SF 型、输送油类介质的SY 型中开离心泵，其性能参数和外形尺寸与同规格S 型泵一致。
泵的进口允许压力不超过0.3MPa。
改变材料可输送更高进口压力介质。
150S(SM、SF、SY)78A(I、G)150-泵进口直径为150mmS-卧式单级双吸清水离心泵SM-卧式单级双吸耐磨离心泵SF-卧式单级双吸耐腐蚀离心泵SY-卧式单级双吸离心油泵78-泵设计点扬程78mA-叶轮外径切割代号I-代表叶轮外径加大G-代表更改叶轮流量：160～18000m 3/h扬程：12～130mS型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进、出水管路及电动机（或其它原动机）。
长沙自平衡多级泵厂家宏力水泵整理 12SH-19型双吸中开式离心泵概述：
12SH-19型单级双吸中开离心泵输送液体的最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，12SH-19型大型泵还可以作热电站循环泵用。
该产品高效节能、性能优良、标准化通用程度高。
12SH-19型双吸中开式离心泵参数范围：
流量：790m3/h
扬程：19m
12SH-19型双吸中开卧式离心清水泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
12SH-19型双吸中开卧式离心清水泵旋转方向：
从电机端向泵看，S型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
12SH-19型泵为顺时针方向旋转，即吸入口在右，吐出口在左。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
12SH-19型单级双吸中开式离心泵配套范围：
12SH-19型单级双吸中开离心泵、原动机、底座、地脚螺栓、联轴器和联轴器套。
中开泵主要零件材质：
泵的过流部件材质均为铸铁。
D740-80*2卧式多级离心泵概述：
D740-80*2卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：160米，流量Q：740m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D740-80*2卧式多级离心泵产品结构说明
D740-80*2卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D740-80*2卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
填料太松，由于液体流
失要降低水泵的效率。
