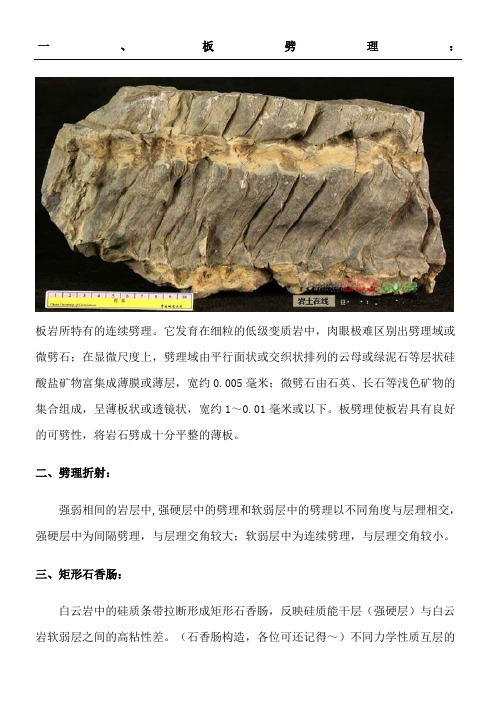

一、板劈理:板岩所特有的连续劈理。
它发育在细粒的低级变质岩中,肉眼极难区别出劈理域或微劈石;在显微尺度上,劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层,宽约0.005毫米;微劈石由石英、长石等浅色矿物的集合组成,呈薄板状或透镜状,宽约1~0.01毫米或以下。
板劈理使板岩具有良好的可劈性,将岩石劈成十分平整的薄板。
二、劈理折射:强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交,强硬层中为间隔劈理,与层理交角较大;软弱层中为连续劈理,与层理交角较小。
三、矩形石香肠:白云岩中的硅质条带拉断形成矩形石香肠,反映硅质能干层(强硬层)与白云岩软弱层之间的高粘性差。
(石香肠构造,各位可还记得~)不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动,夹在其中强硬岩层不易塑性变形而被拉断,构成平面上呈平行排列的长条状块段,即石香肠。
在被拉断的强硬岩层的间隔中,或由软弱层呈褶皱楔入,或由变形过程中分泌出的物质所充填。
四、透镜状石香肠:灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填,示压溶作用的存在。
五、挠曲:在水平或平缓的岩层中,由一般岩层突然变陡而表现出的膝状弯曲,或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱:以早期板劈理为变形面发生褶皱,由左到右褶皱形式发生变化,既由膝状-箱状-圆弧状渐变过渡。
七、膝折:由一系列互相平行的膝折带组成的尖棱褶皱,称为膝折褶皱;两翼平直,转折端尖棱。
八、平缓褶皱:平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱:翼间角为120°~70°的褶皱。
十、 W型对称褶皱:为石英岩中的W型对称褶皱。
中部褶皱较紧闭,向两侧逐渐开阔,褶皱转折端加厚,翼部减薄。
十二、不对称N型褶皱:不同褶皱层的褶皱形态的变化,强硬的硅质层(石英岩)具典型的相似褶皱的特点,较软弱的铁质层(富磁铁矿层)为顶厚褶皱。
一、板劈理:板岩所特有的连续劈理。
它发育在细粒的低级变质岩中,肉眼极难区别出劈理域或微劈石;在显微尺度上,劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层,宽约0.005毫米;微劈石由石英、长石等浅色矿物的集合组成,呈薄板状或透镜状,宽约1~0.01毫米或以下。
板劈理使板岩具有良好的可劈性,将岩石劈成十分平整的薄板。
二、劈理折射:强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交,强硬层中为间隔劈理,与层理交角较大;软弱层中为连续劈理,与层理交角较小。
三、矩形石香肠:白云岩中的硅质条带拉断形成矩形石香肠,反映硅质能干层(强硬层)与白云岩软弱层之间的高粘性差。
(石香肠构造,各位可还记得~)不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动,夹在其中强硬岩层不易塑性变形而被拉断,构成平面上呈平行排列的长条状块段,即石香肠。
在被拉断的强硬岩层的间隔中,或由软弱层呈褶皱楔入,或由变形过程中分泌出的物质所充填。
四、透镜状石香肠:灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填,示压溶作用的存在。
五、挠曲:在水平或平缓的岩层中,由一般岩层突然变陡而表现出的膝状弯曲,或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱:以早期板劈理为变形面发生褶皱,由左到右褶皱形式发生变化,既由膝状-箱状-圆弧状渐变过渡。
七、膝折:由一系列互相平行的膝折带组成的尖棱褶皱,称为膝折褶皱;两翼平直,转折端尖棱。
八、平缓褶皱:平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱:翼间角为120°~70°的褶皱。
十、W型对称褶皱:为石英岩中的W型对称褶皱。
中部褶皱较紧闭,向两侧逐渐开阔,褶皱转折端加厚,翼部减薄。
十二、不对称N型褶皱:不同褶皱层的褶皱形态的变化,强硬的硅质层(石英岩)具典型的相似褶皱的特点,较软弱的铁质层(富磁铁矿层)为顶厚褶皱。
岩心上的常见沉积构造--以鄂尔多斯盆地延长组为例(2012-08-12 08:59:31)转载▼标签:杂谈前段时间在西峰岩心库看完岩心之后,忽然对岩心上的沉积构造非常感兴趣,每天下班回来闲暇之余总想打开沉积构造图集看看。
沉积构造是判断储层古流向、沉积介质、水动力状况、沉积环境以及沉积物所经历的物理、化学和生物作用的重要标志,并且对油气储层的非均质性有重要影响。
但在岩心上观看沉积构造还是有一定难度的,很多前来观看岩心的同事或学生在描述岩心的时候都遇到一些觉得模棱两可的沉积构造不知如何正确加以描述。
几年前,曾有幸结识一位老师,并从他那里收集到一些珍贵的附有详细说明的延长组岩心照片,可以用来作为学习岩心观察的教材。
今天,我在网上收集了部分常见沉积构造词条,并将从老师那里收集到的岩心照片加以整理,提供给喜欢沉积构造研究的同事们共同学习和欣赏。
摘自中国地学网的一组词条:沉积构造的分类:目前对沉积主要有两种分类方案,一是构造形态分类,另一是构造成因分类。
我们采用构造形态结合成因分类,大类按成因划分,次一级分类按分布和形态划分(见下表)。
物理成因的及生物成因的构造均为原生构造,化学成因的构造可有原生的如同生结核,也可有次生成因的如缝合线、叠锥等。
另外,还有几种成因结合的复合成因构造。
沉积岩构造的分类表物理成因构造化学成因构造生物成因构造流动成因构造同生变形构造暴露成因构造一、层理构造块状层理韵律层理粒序层理水平层理平行层理波状层理交错层理二、层面结构重荷模构造包卷构造砂球和砂枕构造碟状构造柱状构造滑塌构造干裂雨痕冰雹痕泡沫痕流痕结核缝合线叠锥晶体印痕成岩层理生物遗迹构造层理构造概述层理构造是沉积岩中最重要的一种构造。
它是沉积物沉积时在层内形成的成层构造。
层理由沉积物的成分、结构、颜色及层的厚度、形状等沿垂向的变化而显示出来。
层或一个单层是在基本稳定的介质条件下沉积的一个单元,表示最小的岩石地层单位,它由成分上基本一致的沉积物组成。
侵入岩主要岩石类型的结构特征及照片图版附侵入岩主要岩石类型的结构特征及照片图版一、超基性侵入岩(P.39)二、基性侵入岩(P.40)三、中性侵入岩(P.40)四、酸性侵入岩(P.41)照片说明及图版(P.43~P.47)附侵入岩主要岩石类型的结构特征及照片图版为便于与火山岩相比较,这里特将各类侵入岩代表性岩类的主要结构特征介绍如下:侵入岩属显晶质结构,根据矿物颗粒绝对大小又分为:(1)粗粒结构晶粒直径>5mm;(2)中粒结构晶粒直径5-2mm(或5-1mm);(3)细粒结构晶粒直径<2mm(或<1mm)。
颗粒更细小,<0.2mm(或<0.1mm)者称微粒结构;而颗粒很大,粒径>1cm者则称巨晶或伟晶。
实际上,岩石中矿物颗粒都一样大小者比较少见,这里指的粒径是指岩石中最主要矿物的一般大小。
一、超基性侵入岩超基性岩以SiO2含量<45%及不含石英为特征。
超基性侵入岩具代表性的岩石为橄榄岩和辉石岩等。
1、矿物成分主要矿物:橄榄石和辉石。
橄榄石为镁橄榄石(FO 100-90)和贵橄榄石(FO 90-70);辉石为富镁斜方辉石(顽火辉石、古铜辉石及紫辉石)和富钙单斜辉石(透辉石、普通辉石、异剥石)。
次要矿物:角闪石、黑云母,偶见斜长石。
副矿物:尖晶石类、铬铁矿、钛铁矿、磷灰石和磁铁矿。
2、主要结构(1)半自形粒状结构组成岩石的矿物颗粒按结晶习性发育一部分规则的晶面,其他的晶面发育不好而呈不规则形态。
若岩石主要由这些半自形晶构成,则称半自形粒状结构(照片1)。
(2)粒状镶嵌结构是超基性岩中常见的结构,粒状矿物近等轴形,被此呈直线镶嵌接触(照片2、3)。
(3)网状结构这是橄榄石遭受蛇纹石化的次生结构。
特征在于开始是蛇纹石呈网格状贯穿整个切面,网眼中仍保留有未蚀变的橄榄石,这就是网状结构(或网状构造)(见照片2、3)。
变化剧烈时,整个橄榄石切面会被蛇纹石和磁铁矿混合物所取代,但橄榄石原有的轮廓仍可察见。
二、基性侵入岩基性岩岩石化学成分是SiO2含量为45-53%,以富CaO、Al2O3、MgO、FeO、Fe2O3,贫碱、(K2O+Na2O)含量约4%±为特征。
130张野外地质构造实拍图,经典、直观、一眼看懂!2018-05-14 13:54剪节理视域宽度2m,图示岩层发育近乎正交的两组剪节理,将其分割为方形的岩块,沿着节理缝还有方解石岩脉充填。
大型褶皱视域宽度200m,逆冲推覆过程中往往会通过褶皱调节应力。
图示为挤压应力背景下形成的大型不协调褶皱。
不整合视域宽度50m,不整合面上覆二叠纪水平石灰岩,下伏晚元古代的倾斜石灰岩,沉积间断为约300个百万年。
劈理折射视域宽度3m,劈理穿过不同能干性的岩层时,劈理面的角度会发生变化。
在强硬层中,劈理与层理的夹角较大,在软弱层中,劈理与层理的夹角较小。
图示浅色的砂岩属于强硬层,几乎不发生发劈理,暗色的泥岩属于软弱层,劈理高度发育。
断层面的擦痕和阶步视域宽度20cm,岩体发生错断后有明显位移,接触面也会断层滑动中留下粗糙不平的擦痕,沿着断层面会有方解石等矿物沿滑动方向呈纤维状生长,然后被拉断而形成一些微小阶梯断口和微细断口,可以用于指示断层运动方向。
不对称的S型布丁构造视域宽度1m,图示为石英脉形成的不对称S型布丁,与鞘褶皱有关,主体布丁下可见封闭状岩脉环,顶部的剪切方向为从左向右。
布丁的肿缩现象视域宽度40cm,韧性差异相差较小的岩层形成布丁时,相对强硬层(白色)局部收缩而不断离,而相对软弱层(灰色)在布丁的颈部收缩处形成小型褶皱。
古水流的线状构造视域宽度2m,河流动力拖拽河床底部岩石运动,留下顺着水流方向长条状凹槽,后来被沉积物充填,形成了线状构造的印模,可以指示水流方向和沉积方向。
鱼骨状交错层理视域宽度50cm,两套交错层理表现出相反的倾向,这是水流方向反复动荡形成的典型特征,一般是潮汐成因。
上面和下面的平行层理表明了很强的水动力。
10斜层理视域宽度40cm,一系列纹层斜交于层系界面,一般形成于动荡的水或者风动力环境中,可以指示其流动方向。
图示斜层理的下部缓慢沉积,与层系界面相切,上部被侵蚀,与层系界面相交。
