《电磁场导论》教学大纲课程编号：1950310 课程分类：必修课课程性质：技术基础课学分：3学分总学时：54学时授课学时：54学时实验学时：0学时先修课程：大学物理、高等数学、工程数学（矢量分析与场论、数理方程）使用教材：孟昭敦，《电磁场导论》，北京，中国电力出版社，2004参考教材：冯慈璋马西奎，《工程电磁场导论》，北京，高等教育出版社，2000开课系所：电气学院电工理论与新技术研究所联系电话：8392806课程负责人：梁振光大纲起草人：孟昭敦●课程性质、地位与任务电磁场理论是高等学校工科电气信息类专业的一门重要技术基础课，也是一些交叉学科的生长点和新兴边缘学科的发展基础。

本课程所涉及的内容是合格的电气工程类专业本科生所应具备的知识结构的必要组成部分，是增强学生适应能力和创造能力所必须具备的基本素质。

本课程的主要任务是：在《大学物理》电磁学的基础上，以《工程数学》的矢量分析和场论为工具，进一步研究宏观电磁场的基本规律；培养学生用“场”的观点，定性分析判断电气工程中电磁现象的初步能力；了解定量分析的基本途径，为进一步学习较复杂的电磁场计算方法奠定基础。

通过本课程的逻辑推理，培养学生的正确思维能力和严谨的科学态度。

●教学内容与要求本大纲对理论概念的教学要求分为“了解”、“理解”和“深刻理解”三个层次；对计算技能的教学要求分为“掌握”、“熟练掌握”两个层次。

第一章电磁场的物理基础1-1电荷密度与电流密度（了解电荷密度和电流密度的概念，理解电荷守恒与电流连续性原理）1-2电场强度与电位移矢量（理解库仑定律、电场强度和电位移矢量的定义，熟练掌握高斯通量定理，了解介质极化的概念）1-3磁感应强度与磁场强度（理解安培力定律、磁感应强度和磁场强度的定义，熟练掌握安培环路定理，了解媒质磁化的概念）；1-4麦克斯韦方程组（理解麦克斯韦方程组的积分形式，掌握感应电动势和位移电流的计算）第二章静电场2-1基本方程及其微分形式（深刻理解∇⋅D=ρ和∇⨯E=0及其物理意义，掌握E和D的衔接条件）2-2电位与电位梯度（理解电位ϕ的定义及其与电场强度的关系，了解电力线方程与等位面方程）2-3静电场的边值问题（理解∇2ϕ= -ρ/ε、∇2ϕ=0和唯一性定理，熟练掌握一维静电场边值问题的直接积分法，掌握边值问题的定解条件）2-4镜像法与电轴法（理解镜像法和电轴法的实质和依据，熟练掌握导电平面和介质平面镜像法，掌握导电球面镜像法和电轴法）2-5多导体系统的部分电容（掌握两导体间电容的计算方法，了解多导体系统部分电容、工作电容的概念和静电屏蔽方法）2-6电场能量和电场力（理解电场能量密度的概念、掌握计算电场能量的各种方法和求电场力的虚位移法）第三章恒定电场3-1导电媒质中的恒定电场（了解局外场强的概念，理解电荷守恒和电流连续性原理，深刻理解∇⋅J=0、∇⨯E=0及其物理意义，掌握欧姆定律和焦耳定律的微分形式，掌握J的衔接条件）3-2恒定电场的边值问题(熟练掌握恒定电场∇2ϕ=0的直接积分法，了解分界面上的自由电荷，了解恒定电流从良导体进入不良导体以及载流导体与理想介质分界面的特点) 3-3静电比拟（理解导电媒质中的恒定电场与静电场无电荷区域的各种比拟关系，掌握静电比拟法和镜像法）3-4电导与接地电阻（掌握电导和接地电阻的计算，了解多电极系统部分电导和跨步电压的概念）第四章恒定磁场4-1基本方程及其微分形式（深刻理解∇⨯H=0、∇⋅B=0及其物理意义，掌握B和H的衔接条件）4-2标量磁位（理解标量磁位ϕm的定义，了解∇2ϕm=0及其多值性）4-3矢量磁位（深刻理解矢量磁位的定义B=∇⨯A和库仑规范∇⋅A=0，掌握A的衔接条件，熟练掌握简单一维恒定磁场问题求解，了解B线方程与等A面方程）4-4磁场中的镜像法（掌握铁磁媒质平面的镜像法）4-5电感（掌握外自感和互感的计算，了解内自感的概念和聂以曼公式）4-6磁场能量与磁场力（理解磁场能量密度的概念、掌握计算磁场能量的各种方法和求磁场力的虚位移法）4-7磁路及其计算（理解磁路和磁路定律，掌握简单磁路问题的计算，了解铁磁屏蔽的方法）第五章时变电磁场5-1电磁场基本方程组（深刻理解麦克斯韦方程组的微分形式及其物理意义，熟练掌握E与H互为因果的关联性，掌握时变电磁场的分界面衔接条件）5-2坡印亭定理与坡印亭矢量（深刻理解坡印亭定理的物理意义，熟练掌握坡印亭矢量分析电磁能量流动的方法）5-3动态位及其波动方程（理解动态位A、ϕ的定义，了解洛仑兹规范，深刻理解达朗贝尔方程的波动性及其解的推迟效应）5-4正弦电磁场（理解麦克斯韦方程组、坡印亭矢量、达朗贝尔方程和洛仑兹条件的复数形式）5-5电磁辐射（理解单元偶极子在近区和远区的辐射特性，了解似稳条件与似稳场的概念）第六章准静态电磁场6-1电准静态场（理解电准静态场的条件，掌握电准静态场E和H计算，了解电荷在导体中的弛豫过程）6-2磁准静态场（理解磁准静态场的条件，掌握磁准静态场H和E计算，了解电磁场的扩散方程）6-3集肤效应与邻近效应（了解集肤效应和邻近效应）6-4涡流损耗与电磁屏蔽（了解涡流损耗和电磁屏蔽）6-5电路定律和交流阻抗（了解基尔霍夫电流、电压定律与磁准静态场的关系，了解导体的交流内阻抗的计算）第七章平面电磁波7-1电磁场波动方程（了解等相面和等幅面的概念，理解均匀平面电磁波的波动方程）7-2理想介质中的均匀平面波（深刻理解理想介质中的波动方程，熟练掌握平面波的传输特性）7-3导电媒质中的均匀平面波（深刻理解导电媒质中的波动方程，了解其传输特性，掌握良导体中和低损耗介质中平面波的传播特性）7-4均匀平面电磁波的正入射（掌握反射系数与透射系数计算，了解匹配、全反射与驻波、行驻波与驻波比、入端阻抗的概念）第八章均匀传输线8-1无损耗均匀传输线方程（理解无损耗均匀传输线导引TEM波及其在横截面内的分布与静态场相同，掌握电压和电流表示的传输线方程）8-2无损耗均匀传输线的传输特性（理解无损线正弦稳态通解的特点，掌握由边界条件确定积分常数）8-3有损耗均匀传输线（了解有损耗传输线的特点，掌握由原参数计算副参数，了解无畸变传输线的概念）8-4无损耗传输线的反射与透射（掌握反射系数与透射系数计算，了解匹配、全反射与驻波、行驻波与驻波比的概念）8-5无损耗传输线的入端阻抗（理解入端阻抗的定义，了解不同负载下的传输线特性）●各章学时分配第一章电磁场的物理基础（4学时）第二章静电场（12学时）第三章恒定电场（4学时）第四章恒定磁场（8学时）第五章时变电磁场（6学时）第六章准静态电磁场（4学时）第七章平面电磁波（6学时）第八章均匀传输线（6学时）总复习（含机动时间）（4学时）●实验与其它目前暂不具备开设实验条件，计划开设平行平面场模拟实验，电场和磁场的测试实验。

第一章 矢量分析1.1 3ˆ2ˆˆz y x e e eA -+= ，z y e eB ˆ4ˆ+-= ，2ˆ5ˆy x e eC -= 求（1）ˆA e ；（2）矢量A 的方向余弦；（3）B A ⋅；（4）B A ⨯；（5）验证()()()B A C A C B C B A ⨯⋅=⨯⋅=⨯⋅ ；（6）验证()()()B A C C A B C B A ⋅-⋅=⨯⨯。

1.2 如果给定一未知矢量与一已知矢量的标量积和矢量积，则可确定该未知矢量。

设A 为已知矢量，X A B ⋅=和X A B ⨯=已知，求X 。

1.3 求标量场32yz xy u +=在点（2,-1,1）处的梯度以及沿矢量z y x e e el ˆ2ˆ2ˆ-+= 方向上的方向导数。

1.4 计算矢量()()3222224ˆˆˆz y x e xy e x eA z y x ++= 对中心原点的单位立方体表面的面积分，再计算A ⋅∇对此立方体的体积分，以验证散度定理。

1.5 计算矢量z y e x e x eA z y x 22ˆˆˆ-+= 沿(0,0)，(2,0)，(2,2)，(0,2)，(0,0)正方形闭合回路的线积分，再计算A ⨯∇对此回路所包围的表面积的积分，以验证斯托克斯定理。

1.6 f 为任意一个标量函数，求f ∇⨯∇。

1.7 A 为任意一个矢量函数，求()A ⨯∇⋅∇。

1.8 证明：A f A f A f ⋅∇+∇=∇)(。

1.9 证明：A f A f A f ⨯∇+⨯∇=⨯∇)()()(。

1.10 证明：)()()(B A A B B A ⨯∇⋅-⨯∇⋅=⨯⋅∇。

1.11 证明：A A A 2)(∇-⋅∇∇=⨯∇⨯∇。

1.12 ϕρϕρϕρρsin cos ˆ),,(32z e ez A += ，试求A ⋅∇，A ⨯∇及A 2∇。

1.13 θθθϕθϕθcos 1ˆsin 1ˆsin ˆ),,(2re r e r e r A r ++= ，试求A ⋅∇，A ⨯∇及A 2∇。

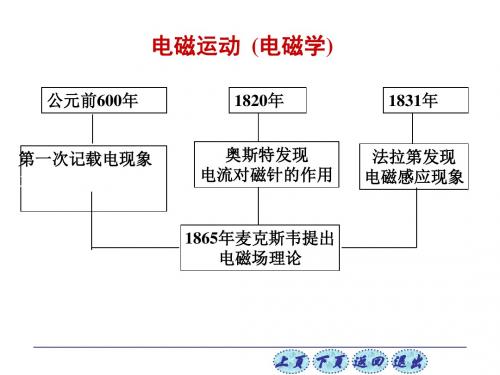

工程电磁场基础目录引言一、电磁学发展简史二、电磁场理论课程的特点第一章自由空间中的电磁场定律1.1基本定义1.1.1电荷密度一、体电荷密度ρ二、面电荷密度η三、线电荷密度λ四、点电荷q1.1.2电流密度一、体电流密度J二、面电流密度K三、线电流I1.1.3基本场量一、洛仑兹力公式二、电场强度E三、磁场强度H1.2自由空间中的电磁场定律1.2.1场定律中符号的意义1.2.2各电磁场定律的数学物理意义一、法拉第电磁感应定律的意义二、修正的安培环路定律的意义三、电场高斯定律的意义四、磁场高斯定律的意义五、电荷守恒定律的意义1.2.3电磁场定律整体的物理意义1.3积分形式场定律的应用习题第二章矢量分析2.1标量场的梯度2.1.1标量场的等值面2.1.2标量场的梯度一、位移的方向余弦和单位矢量二、方向导数三、标量场的梯度2.1.3梯度的性质2.1.4标量场梯度的物理意义2.1.5例题2.2矢量场的散度和高斯定理2.2.1矢量场的场流图2.2.2矢量场的散度一、散度的定义二、散度的数学计算式2.2.3矢量场散度的性质2.2.4矢量场散度的物理意义2.2.5高斯定理一、高斯定理二、高斯定理的证明2.2.6自由空间中微分形式场定律的散度关系式2.2.7拉普拉斯运算符2.2.8例题2.3矢量场的旋度和斯托克斯定理2.3.1保守场和非保守场2.3.2矢量场的旋度一、旋度的定义二、旋度的数学计算式2.3.3矢量场的旋度的性质2.3.4矢量场旋度的物理意义2.3.5斯托克斯定理一、斯托克斯定理二、定理证明三、保守场的判据2.3.6自由空间微分场定律中的旋度关系式2.3.7例题习题第三章自由空间的微分场定律3.1微分场定律3.1.1微分场定律的数学物理意义一、法拉第电磁感应定律的意义二、修正的安培定律的意义三、电场高斯定律的意义四、磁场高斯定律的意义五、电荷守恒定律的意义3.1.2微分场定律整体的意义3.1.3例题3.2边界条件3.2.1电磁场中的不连续界面3.2.2边界条件一、边界法线方向上的关系式（法向边界条件）二、边界切线方向上的关系式（切向边界条件）3.2.3边界条件的物理意义一、电场强度切向边界条件的意义二、磁场强度切向边界条件的意义三、电场法向边界条件的意义四、磁场法向边界条件的意义五、电场和磁场边界条件的物理解释六、电流边界条件的意义七、边界条件所含的方向关系3.2.4微分场定律与边界条件的形式对应关系3.3微分场定律（含边界条件）的应用3.3.1已知场分布求源分布3.3.2已知源分布求场分布习题第四章静电场的标量位4.1静电场的标量位4.1.1静电场标量位的引入一、在原点的点电荷电场的标量位二、在空间某点的点电荷电场的标量位三、点电荷系电场的标量位四、分布在有限区域的带电系统的标量位4.1.2标量位（电位）的物理意义4.1.3电偶极子的电场和电位一、直接计算电场二、使用标量位计算电场4.1.4标量位的微分方程和边界条件一、微分方程二、一般边界条件三、边界为偶极层时的条件四、导体表面的边界条件4.1.5泊松方程的解4.2标量位的性质4.2.1极值定理4.2.2平均值定理一、格林定理二、平均值定理的证明三、平均值定理的应用4.2.3唯一性定理一、定理内容二、唯一性定理的证明4.3唯一性定理的应用4.3.1静电镜象法一、在无限大接地导体平板上方放置一个点电荷的系统二、接地导体角域内放置点电荷的系统三、接地导体球外放置一个点电荷的系统四、不接地不带电的导体球外放置一个点电荷的系统五、不接地、带电量为Q的导体球外放置一个点电荷的系统六、在一个接地的无限大导电平面上方放置一个偶极子的系统4.3.2电轴法一、两根相互平行且带等量异号电荷的无限长直导线的场二、两个等截面导体圆柱系统三、两个截面不相等的导体圆柱系统4.4复变函数在静电场问题中的应用4.4.1复电位（复位函数）4.4.2保角变换（保角映射）4.4.3许瓦兹－克瑞斯托弗尔变换4.5静电场示意场图的画法4.5.1静电场示意场图的作用4.5.2绘制静电场示意场图的基本法则4.5.3静电场示意场图实例一、在球形接地导体空腔内有一个点电荷二、两个不等量的异号电荷三、接地导体上的矩形空气槽四、矩形空气域五、两个同轴圆柱面间的空气域习题第五章静电场的分离变量法求解5.1拉普拉斯方程的变量可分离解5.1.1在直角坐标系中一、平凡解（明显解）二、一般解5.1.2在柱坐标系中一、平凡解二、与z变量无关的二维一般解三、柱坐标中拉普拉斯方程解的物理意义5.1.3在球坐标系中一、平凡解二、一般解三、球坐标中拉普拉斯方程解的物理意义5.2静电场问题求解实例5.2.1边界电位值已知的静电系统例1（上下为导体板，左右为源的矩形二维空气域）例2（扇形域）例3（锥面间域）例4（导体块上的空气槽）例5（有导体角的矩形域，迭加原理）例6（立方域）5.2.2带有自然边界条件的静电系统例1（导体上的半无界缝）例2（已知电位分布的圆柱面）例3（已知电位分布的球面）5.2.3带有电位导数边界条件的静电系统例1（平板电容器）例2（长方体形电阻器）例3（矩形导体片）例4（内有面电荷的二维矩形空腔）例5（带面电荷的圆柱面）例6（带面电荷的球面）例7（两种导体构成的半圆形电阻）5.2.4带有趋势性边界条件的静电系统例1（中心放置电偶极子的导体球壳）例2（中心放置点电荷的导体球壳）例3（上下异号的线电荷）例4（均匀电流场中的导体球）例5（均匀电场中的导体圆柱）5.3柱坐标系中三维拉普拉斯方程的分离变量解习题第六章静磁场与位函数的远区多极子展开式6.1静磁场的矢量位6.1.1毕奥－沙瓦定律一、电流元产生的磁场二、闭合电流线产生的磁场三、分布电流产生的磁场6.1.2磁场的矢量位一、静磁场方程二、磁场的矢量位三、磁矢位的方程四、磁矢位方程的解五、磁矢位的物理意义六、边界条件6.1.3例题6.2静磁场的标量位6.2.1磁标位一、磁标位的定义二、一个电流环的磁标位三、磁标位的方程和方程解族四、边界条件6.2.2例题6.3位函数在远区的多极子展开式6.3.1静电标量位Φ（r）的多极子展开式一、1/RQP的级数展开式二、Φ（r）的展开式三、电位Φ（r）多极子展开式的物理意义四、多极子展开式的应用6.3.2磁矢位A（r）的远区多极子展开式习题第七章有物质存在时的宏观场定律7.1物质极化的宏观模型7.1.1极化的概念7.1.2极化强度P7.1.3极化电荷与电场高斯定律一、极化电荷二、宏观极化模型下的电场高斯定律7.1.4极化电流与修正的安培定律一、极化电流二、宏观极化模型下的修正安培定律7.2极化问题举例7.2.1永久极化物体一、永久极化板二、永久极化球7.2.2非永久极化物体一、均匀电场中的电介质球二、填充均匀∈材料的平行板电容器三、填充非均匀∈材料的电容器四、空心介质球心放置一个电偶极子7.3物质磁化的安培电流模型7.3.1物质磁化的机理7.3.2磁化强度M7.3.3磁化电流密度7.3.4安培电流模型下的场定律7.3.5永久磁化圆柱的磁场7.4物质磁化的磁荷模型7.4.1物质磁化的机理7.4.2磁荷模型下的磁化强度7.4.3物质中的磁场高斯定律7.4.4物质中的法拉第电磁感应定律7.4.5永久磁化圆柱的磁场7.4.6有均匀磁介质的磁场系统一、均匀磁场中的磁介质球二、空心磁介质球心放置一个磁偶极子7.5物质中的场量组成关系和场定律7.5.1物质中的场量组成关系一、单值关系二、多值关系三、各向同性和各向异性7.5.2物质中的电磁场定律一、B－D形式的场定律二、E－H形式的场定律三、对称形式的场定律习题第八章电磁场的能量和功率8.1静电场和静磁场的能量8.1.1静电场的能量8.1.2静电场能计算举例8.1.3静磁场能量8.1.4静磁场能计算举例8.2坡印廷定理8.2.1电磁场供给运动电磁荷的功率一、电磁场对运动电磁荷的电磁力二、电磁场供给运动电磁荷的功率8.2.2坡印廷定理一、微分形式的坡印廷定理二、积分形式的坡印廷定理8.2.3坡印廷定理的量纲单位分析8.2.4坡印廷定理的物理解释一、对微分形式坡印廷定理的物理解释二、对积分形式坡印廷定理的物理解释三、在解释坡印廷定理上的假说性8.2.5对S和w的补充规定8.2.6坡印廷定理在物质中的应用8.3静态功率流与损耗8.4物质中的极化能和磁化能8.4.1极化能和电能8.4.2磁化能和磁能8.4.3磁能计算举例8.4.4物质宏观模型与坡印廷定理的关系8.5小结习题第九章时变场的低频特性9.1平行板系统中的交变电磁场9.1.1交变电磁场的严格解9.1.2平行板系统的低频响应9.2时变场的幂级数解法9.3低频系统中的场9.3.1平行板系统一、参考点的选取二、零阶场三、一阶场四、高阶场五、场分布和等效电路9.3.2单匝电感器一、系统的参考点二、零级近似场三、一级近似场四、二级近似场五、高阶场9.3.3多匝线圈一、不考虑线圈存在时的一阶电场二、放入线圈后的一阶电场三、计算a、b两点间的端电压9.4电路理论与电磁场理论的关系习题第十章平面电磁波10.1自由空间中均匀平面波的时域解10.1.1均匀平面波的电场和磁场时域解10.1.2均匀平面波的传播特性10.2正弦律时变场10.2.1复矢量10.2.2复数形式的场定律10.2.3复矢量乘积的物理意义10.3正弦律均匀平面波10.3.1均匀平面波的频域解10.3.2复数形式的坡印廷定理10.3.3复数坡印廷定理与微波网络的关系10.4平面波在有耗媒质中的传播10.4.1有耗媒质中的均匀平面波解10.4.2半导电媒质中均匀平面波的传播10.4.3良导体的趋肤效应10.4.4相速、群速和色散10.5电磁波的极化状态10.5.1电场极化状态的概念10.5.2极化方向的工程判断法一、瞬时场极化方向的判断二、复数场极化方向的判断10.5.3波的分解与合成一、线极化波的分解二、椭圆极化波的分解三、圆极化波的分解10.6沿任意方向传播的均匀平面波10.6.1波的数学表达式一、一般形式二、在直角坐标系中的表达式三、在柱坐标系和球坐标系中的表达式10.6.2波的特性10.7无耗媒质中的非均匀平面波10.8频率极高时媒质中的波10.8.1电介质中的波10.8.2金属中的波10.8.3电离层和等离子体中的波习题第十一章平面波的反射与折射11.1在自由空间与理想导体分界面处的反射现象11.1.1正入射11.1.2斜入射一、垂直极化二、平行极化11.2在两种介质分界面处的反射和折射现象11.2.1垂直极化一、入射角θi＝0二、入射角θi＞011.2.2平行极化11.3导电媒质表面的反射和折射11.3.1导电媒质中的实数折射角一、媒质Ⅱ是良导体二、媒质Ⅱ是不良导体11.3.2良导体中的透射功率11.3.3导电表面的反射一、媒质Ⅱ是良导体二、媒质Ⅱ是不良导体11.4透波和吸波现象11.4.1透波现象一、电磁波正入射二、电磁波斜入射三、多层介质板的透波现象11.4.2吸波现象一、干涉型吸收材料二、宽带吸收材料习题第十二章电磁波的辐射12.1时变场的位函数12.1.1标量位和矢量位12.1.2赫兹电矢量Ⅱ12.2时变场位函数方程的解12.2.1克希荷夫积分12.2.2达朗贝尔公式12.3交变电偶极子的辐射12.3.1交变电偶极子的电磁场量一、矢量位二、磁场强度三、电场强度12.3.2交变电偶极子场的分析一、近区场二、远区场三、辐射场的方向性四、辐射功率五、辐射电阻12.4交变磁偶极子的辐射12.4.1通过复数矢量位求电磁场12.4.2使用电磁对偶原理求电磁场12.5缝隙元的辐射12.6半波天线12.7天线阵12.8线天线电磁场的精确计算12.9天线的输入功率和输入阻抗习题第十三章电磁场的基本定理13.1格林定理13.1.1标量格林定理13.1.2广义格林定理13.1.3矢量格林定理13.2亥姆霍尔兹定理13.3静态场的几个定理13.3.1标量位Φ的唯一性定理13.3.2平均值定理13.3.3无极值定理13.3.4汤姆生定理13.3.5恩绍定理13.3.6矢量位A的唯一性定理13.4坡印廷定理13.5电磁力的定理――麦克斯韦定理13.6时变场的唯一性定理13.7相似原理13.8二重性原理和电磁对偶原理13.9等效原理13.10感应定理13.11互易定理13.12天线远场定理13.13克希荷夫－惠更斯原理13.14费马原理附录A 矢量的代数运算附录B 坐标系的有关概念附录C 立体角的有关概念。

第七章 电磁感应和暂态过程一、选择题1、一导体圆线在均匀磁场中运动，能使其中产生感应电流的一种情况是（）A 、线圈绕自身直径轴转动，轴与磁场方向平行。

B 、线圈绕自身直径轴转动，轴与磁场方向垂直C 、线圈平面垂直于磁场并沿垂直于磁场方向平移。

D 、线圈平面平行于磁场并沿垂直磁场方向平移。

答案：B 2、一闭合正方形线圈放在均匀场中，绕通过其中心且与一边平行的转轴OO`转动，转轴与磁场方向垂直，转动角速度为ω，如图所示，用下述哪一种办法可以使线圈中感应电流的幅值增加到原来的两倍（导线的电阻不能忽略）？（）A 、把线圈的匝数增加到原来的两倍。

B、把线圈的面积增加到原来的两倍，而形状不变C 、把线圈切割磁力线的两条边增长到原来的两倍D 、把线圈的角速度ω增大到原来的两倍 答案：D 3、两根无限长平行直导线载有大小相等方向相反的电流I,I 以dI/dt 的变化率增长,A 、线圈中无感应电流 B 、线圈中感应电流为顺时针方向C 、线圈中感应电流为逆时针方向D 、线圈感应电流方向不确定 答案：B 4、一块铜板放在磁感应强度正在增大的磁场中，铜板中出现涡流（感应电流），则涡流将（） A 、加速铜板中磁场的增加 B 、减缓铜板中磁场的增加C 、对磁场不起作用D 、使铜板中磁场反向 答案：B 5、一无限长直导体薄板宽为l ，板面与Z 轴垂直，板的长度方向沿Y 轴，板的两侧与一个伏特计相接，如图，整个系统放在磁感应强度为B 的均匀磁场中，B的方向沿Z 轴正方向，如果伏特计与导体平板均以速度v向 Y 轴正方向移动，则伏特计指示的电压值为（） A 、0 B 、vBl 21 C 、vBl D 、vBl2 答案：A6、半径为a 的圆线圈置于磁场强度为B 的均匀磁场中，线圈平面与磁场方向垂直，线圈电阻为R ；当把线圈转动使其法向与B的夹角60=α时，线圈中已通过的电量与线圈面积及转动的时间的关系是（）A 、与线圈面积成正比，与时间无关B 、与线圈面积成正比，与时间成正比C 、与线圈面积成反比，与时间成正比D 、与线圈面积成反比，与时间无关 答案：A 7、将形状完全相同的铜环和木环静止放置，并使通过两环面的磁通量时间的变化率相等，则（） A 、铜环中有感应电动势，木环中无感应电动势 B 、铜环中感应电动势大，木环中感应电动势小C 、铜环中感应电动势小，木环中感应电动势大D 、两环中感应电动势相等 答案：D 8、在无限大长的载流直导线附近 放置一矩形闭合线圈，开始时线圈与导线在同一平面内，且线圈中两条边与导线平行，当线圈以相同的速率作如图所示的三种不同方向的平动时，线圈中的感应电流（） A 、以情况Ⅰ中为最大 B 、以情况Ⅱ中为最大C 、以情况Ⅲ中为最大D 、在情况Ⅰ和Ⅱ中相同 答案：B9、在两个永久磁极中间放置一圆形线圈，线圈的大小和磁极大小约相等，线圈平面和磁场方向垂直，今欲使线圈中产生逆时针方向（俯视）的瞬时感应电流I （如图），可选择下列哪一个方法？（）A 、把线圈在自身平面内绕圆心旋转一个小角度B 、把线圈绕通过其直径的OO`轴转一个小角度C 、把线圈向上平移D 、把线圈向右平移 答案：C10、 一个圆形线环，它的一半放在一分布在方形区域的匀强磁场B欲使圆线环中产生逆时针方向的感应电流，应使（）A 、线环向右平移B 、线环向上平移C 、线环向左平移D 、磁场强度减弱 答案：C 11、 如图所示，一载流螺线管的旁边有一圆形线圈，欲使线圈产生图示方向的感应电流I A 、载流螺线管向线圈靠近 B 、载流螺线管离开线圈C 、载流螺线管中电流增大D 、载流螺线管中插入铁芯 答案：B12、 在一通有电流I 的无限长直导线所在平面内，有一半径为r ，电阻为R 的导线环，环中心距直导线为a ，如图所示，且a 》r,当直导线的电流被切断后，沿着导线环流过的电量约为（）A 、⎪⎭⎫ ⎝⎛+-r a a R Ir 11220πμ B 、a ra R Ir +ln 20πμ C 、aRIr 220μ D 、rRIa 220μ13、 如图所示，一矩形线圈，放在一无限长载流直导线附近，开始时线圈与导线在同一平面内，矩形的长边与导线平行，若矩形线圈以图（1）、（2）、（3）、（4）A 、以图（1）所示方式运动。
