T型焊接工艺文件要点

钢结构T型焊接案例一、背景介绍在建筑和工程领域中，钢结构被广泛应用于各种建筑物和设施中。

钢结构的焊接是常见的连接方式之一，其中T型焊接是一种常见的焊接方法。

本文将通过一个具体的钢结构T型焊接案例，来探讨T型焊接的工艺、优缺点以及应用范围。

二、T型焊接的工艺T型焊接是将两个钢材以T字形相交，通过焊接将其连接在一起的一种焊接方法。

T型焊接的工艺流程如下：1. 准备工作在进行T型焊接前，首先需要进行准备工作。

这包括清理钢材表面的污垢和氧化物，以保证焊接接头的质量。

同时，还需要确认焊接接头的设计和尺寸，以确保焊接的准确性。

2. 定位和固定将两个钢材按照设计要求进行定位，并使用夹具或其他固定装置将其固定在合适的位置。

这样可以确保焊接接头的位置准确无误。

3. 焊接准备在进行焊接前，需要进行一系列的准备工作。

首先是选择合适的焊接电极和焊接材料。

然后，根据焊接接头的尺寸和材料厚度，确定焊接电流和电压。

最后，进行焊接设备的调试和预热，以确保焊接的质量。

4. 焊接操作进行T型焊接时，需要将焊接电极放置在焊接接头的交叉处，并通过电弧将两个钢材熔化并连接在一起。

在焊接过程中，需要注意保持稳定的焊接速度和电极与焊接接头的距离，以避免焊接缺陷的产生。

5. 焊后处理焊接完成后，需要对焊接接头进行后处理。

这包括去除焊渣和焊接接头上的氧化物，并对焊接接头进行打磨和清洁。

同时，还需要对焊接接头进行质量检查，以确保焊接的质量。

三、T型焊接的优缺点T型焊接作为一种常见的焊接方法，具有以下优点和缺点：1. 优点•T型焊接的连接强度高，能够承受较大的拉力和压力。

•T型焊接的焊接接头结构简单，易于制造和安装。

•T型焊接适用于不同材料和厚度的钢材连接。

2. 缺点•T型焊接容易产生焊接变形和应力集中，需要进行后续处理来消除这些问题。

•T型焊接的焊接接头容易受到应力集中和腐蚀的影响，需要进行定期维护和检查。

四、T型焊接的应用范围T型焊接广泛应用于各种建筑和工程领域中，包括以下方面：1. 建筑结构T型焊接常用于建筑结构中的梁、柱和框架的连接。

T型焊缝施工焊接方法
一、准备阶段
1.清理：清理焊缝周围的杂质，如油污、锈蚀等，以确保焊接质量。

2.修整：对焊缝进行修整，使焊缝平整，以保证焊接接头的强度和美观度。

3.定位：确定焊接位置，使焊接过程更准确、方便。

4.装配：确认装配尺寸，以保证焊接间隙的正确。

二、定位焊
1.定位焊的目的是为了固定焊缝的位置，为后续的正式焊接做准备。

2.定位焊时，应使用与正式焊接相同的焊接工艺，以确保焊缝的质量。

3.在定位焊过程中，应确保焊缝的平整和美观。

三、横向焊接
1.横向焊接是T型焊缝施工中的重要环节，其主要目的是将两块板牢固地连接在一起。

2.在横向焊接过程中，应采用合适的焊接电流和焊接速度，以确保焊缝的质量。

3.横向焊接应从中间向两侧扩展，以确保焊缝的平整和美观。

四、背面焊接
1.背面焊接是指在焊缝背面进行的焊接过程，其目的是为了提高焊缝的质量和强度。

2.在背面焊接过程中，应采用合适的焊接电流和焊接速度，以确保焊缝的质量。

3.背面焊接应从中间向两侧扩展，以确保焊缝的平整和美观。

五、焊后处理
1.焊后处理是焊接工艺的最后一步，其目的是为了提高焊缝的美观度和强度。

2.在焊后处理过程中，应对焊缝进行修整、打磨等处理，以去除焊缝表面的杂质和氧化层。

3.对焊缝进行涂装或防锈处理，以提高其耐腐蚀性能和使用寿命。

文件编号: DMI-QC-003-130T 版本及修改号： 1.0 版编制:船体车间生效日期： 2022 年 5 月 1 日船体结构焊接要求受控状态：受控发放编号：xxxx编写审核批准1.0 目的旨在确保焊接质量满足或者基本达到各国船级社规范所要求的修船焊接质量标准。

2.0 合用范围合用各类船舶修理中所用的普通结构钢，高强度钢的焊接施工。

船体结构的焊缝设计在此不作明确规定，原则上均以修理项目的具体工艺文件为准。

3.0 实施步骤I. 工艺规程与检验要求施工前应将工艺文件和检验标准提交相应船级社认可。

文件中未提及的均以通用工艺为准，确保施工按规定的要求进行。

II. 焊接前的准备a) 构件的坡口、装配次序、定位精度及装配间隙应符合工艺要求，并应避免强制装配，以减少构件的内应力。

若焊接坡口或者装配间隙过大应按规定修正后再施焊。

b) 施焊前焊缝坡口区域的铁锈、氧化皮、油污和杂物等应予以清除，并保持清洁和干燥。

c) 涂有车间底漆的钢材，如果车间底漆对焊缝质量有不良影响，则应在焊前将车间底漆清除。

d) 当焊接必须在潮湿、多风或者寒冷的露天场所进行时，应对焊接作业区域提供适当的遮敝和防护措施。

e) CO陶瓷衬垫要粘贴坚固、平整且对准坡口中心，保证坡口清洁，随用随贴。

2III. 焊接工艺要点a) 船体重要部位的焊接须由经船级社认可的焊工进行。

b) 普通结构钢在0℃以下施焊时应使用低氢型焊条。

当环境温度低于－5℃时必须按照专门的工艺要求采用预热或者缓冷措施，以防焊件内产生冷裂纹和不良组织。

c) 当母材的碳当量 (Ceq)：Ceq>0.41% 时(Ceq=C+Mn/6+ (Cr+Mo+V)/5+(Ni+Cu)/15)，应对焊件进行预热；Ceq>0.45% 时，焊后应对焊件进行热处理。

d) 所焊结构刚性过大、构件板厚较厚或者焊段较短时，焊件应进行预热。

e) 船体结构的焊缝应按焊接程序进行，焊接时尽量使焊接部份自由收缩。

吊车梁t型焊缝等级概述及解释说明1. 引言1.1 概述本文旨在对吊车梁t型焊缝等级进行概述及解释说明。

吊车梁是一种重要的起重设备，在工业和建筑领域中广泛应用。

而t型焊缝则是吊车梁中常见的连接方式，其质量直接关系到吊车梁结构的稳定性和安全性。

因此，正确理解和评估t型焊缝的等级变得至关重要。

1.2 文章结构本文主要分为五个部分，分别是引言、吊车梁t型焊缝等级、t型焊缝等级的重要性与应用、t型焊缝等级评定标准与方法以及结论与展望。

具体内容将逐步深入介绍各个方面的相关内容。

1.3 目的本文旨在提供一个全面且详尽的解释，使读者能够清晰地理解吊车梁t型焊缝等级及其背后的原理。

通过对t型焊缝等级进行分类和解释，读者不仅可以了解其重要性和应用范围，还能够独立评定和判断不同质量等级的t型焊缝。

同时，本文也希望对标准制定和未来研究提供一些展望和参考，为吊车梁t型焊缝等级的实际应用提供更多指导和支持。

2. 吊车梁t型焊缝等级2.1 定义与背景吊车梁是一种用于起重、装卸及运输工作的重型设备，在其结构中，焊接连接起着至关重要的作用。

t型焊缝是吊车梁中常见的一类焊接连接形式。

t型焊缝等级是对这类焊缝进行分类和评定的标准，用以指导和监控吊车梁的制造和维护。

2.2 等级分类t型焊缝等级通常根据其强度、质量和可靠性进行分类。

在不同国家或地区，可能会有不同的等级划分标准。

然而，在一般情况下，t型焊缝等级主要可以分为以下几个层次：- 一般等级：针对普通应力条件下使用的吊车梁，对其t型焊缝进行初步检验和质量控制。

- 高强度等级：适用于承受较大应力条件下使用的吊车梁，要求对其t型焊缝进行更严格的检测和质量控制。

- 超高强度等级：适用于特殊工况或极限工况下使用的吊车梁，对其t型焊缝进行高强度、高质量的检验和质量控制。

2.3 要点解释说明在吊车梁t型焊缝等级的划分中，主要考虑了以下几个要点：- 强度要求：不同等级的吊车梁需要承受不同强度条件下的工作压力。

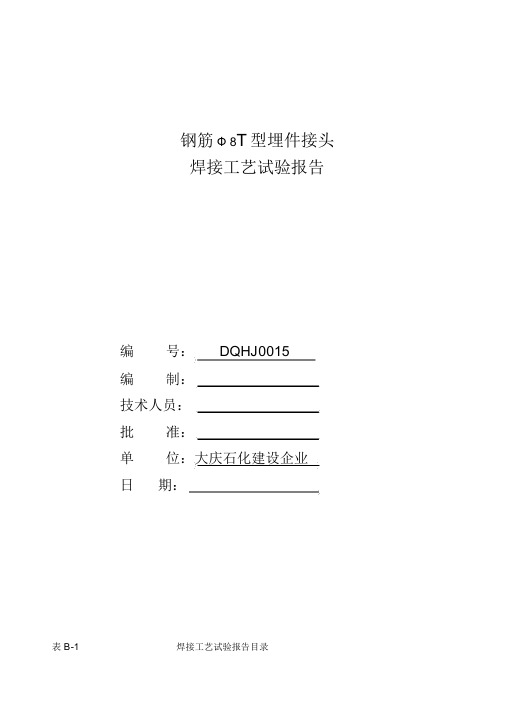

钢筋Ф 8T型埋件接头焊接工艺试验报告编号：DQHJ0015编制：技术人员：批准：单位：大庆石化建设企业日期：表 B-1焊接工艺试验报告目录序号报告名称报告编号页数1 焊接工艺试验报告DQHJ0015 12 焊接工艺试验指导书HJZD0015 13 焊接工艺试验记录表/ 14 焊接工艺试验查验结果/ 15 焊接工艺作业指导书/ 2焊接工艺试验报告共1页第1页工程（产品）名称钢筋 T 型接头焊件试验报告DQHJ0015编号拜托单位大庆石化建设企业工艺指导HJZD0015 书编号项目负责人依照标准《钢筋焊接及查收规程》（JGJ 18-2003）试样焊接单位大庆石化建设企业施焊日期焊工伏金良资格代号TS6JDQG30603 级别中级母材钢号HRB335 规格Φ8 供货状态甲供生产厂家通化化学成分和力学性能C Mn Si S P δ s δ b δ5 Akv(%) (%) (%) (%) (%) (MPa) (MPa) (%) (J)标准≤≤≤≮335 470~630 ≮ 21 ≮34合格证355 520 23 50 复验\ \ \ \ \ \ \ \ \碳含量0.42% C E M n Cr MoVNi CuC5 156焊接资料生产厂家牌号种类直径 (mm) 烘干制度（℃× h）备注焊条大桥E4303 低氢型Φ350-420℃× 1h \焊丝\ \ \ \ \ \ 焊剂或气体\ \ \ \ \ \焊接方法手工电焊接地点平焊接头形式对接弧焊焊接工艺参数见焊接工艺评定指导书接头办理人工焊接设施型号BX-630 电源及极交流性预热温度（℃）\ 层间温度（℃）≤ 80 后热温度（℃）实时间（min ）\ 焊后热办理\试验结论：本试验按《钢筋焊接及查收规程》（JGJ 18-2003）规定，依据工程状况编制工艺试验指导书、焊接试件、制取并查验试样、测定性能，确认试验记录正确，试验结果为：合格。

T型角接焊缝试验标准如下：对T型、十字型、角接接头等要求焊透的对接与角接组合焊缝，为减少应力集中，同时避免过大的焊脚尺寸，参照国内外相关规范的规定，确定了对静载结构和动载结构的不同焊脚尺寸的要求。

焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不许有咬边、未焊满、根部收缩等缺陷。

对T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应小于10mm。

焊脚尺寸的允许偏差为0-4 mm。

检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。

检验方法：观察检查，用焊缝量规抽查测量。

Q3455mmT型焊板焊接工艺1. 引言本文档旨在介绍Q345 5mm T型焊板的焊接工艺。

通过详细描述焊接工艺流程和注意事项，以确保焊接过程中质量可控、安全可靠。

本文档适用于具备一定焊接知识和经验的焊接工程师和操作人员参考。

2. 材料准备在进行T型焊板焊接前，需要准备以下材料：•Q345钢板：5mm厚度的T型焊板；•焊条：选择与Q345钢板相匹配的焊条，常用的焊条有E6011、E6013等；•源气体：常用的保护气体有纯净Argon气体、Argon和CO2的混合气体等；•表面清洁剂：用于清洁焊接区域的表面，常用的清洁剂有溶剂型和水基型。

3. 焊接工艺流程3.1 准备工作在进行焊接前，需要进行以下准备工作：•清洁焊接区域表面：使用表面清洁剂清洁焊接区域表面，确保无油污、灰尘和杂质；•设置工作环境：确保焊接区域通风良好，避免火源和易燃物；•确认焊接参数：根据焊接工程图纸要求，设置适当的焊接电流、电压和焊接速度等参数；•准备焊接设备和个人防护用品：确保焊接设备正常工作，并佩戴适当的个人防护用品。

3.2 焊接顺序T型焊板的焊接顺序应按以下步骤进行：Step 1:在钢板T型受力搭接处进行间隙及准直度检查。

Step 2:对接焊缝的补焊扣加工。

Step 3:对接焊缝两侧进行预备角焊缝制作。

Step 4:预备角焊缝制作完成后，进行预热处理。

Step 5:进行对接焊缝的涂覆焊接层。

Step 6:进行T型焊板的焊接缺口涂覆层。

Step 7:进行修复和重涂层。

3.3 焊接方法3.3.1 电弧焊接对于T型焊板的焊接，常用的电弧焊接方法有手工电弧焊和气体保护焊。

手工电弧焊手工电弧焊接方法步骤如下：•根据焊接参数设置电流和电压；•将焊条插入焊条夹，并与焊接区域接触；•采用Z形、V形或I形焊接方式，对T型焊板进行焊接；•焊接完成后，及时清理焊渣和氧化物。

气体保护焊气体保护焊接方法步骤如下：•确保气体保护设备工作正常，并调节合适的保护气体流量；•将焊枪垂直于焊接区域，保持合适的距离；•同样采用Z形、V形或I形焊接方式，对T型焊板进行焊接；•焊接完成后，及时关闭气体保护设备。

第43卷第1期 山 西建筑Vol .43No.l 2 0 1 7 年 1 月SHANXI ARCHITECTUREJan . 2017• 117 •文章编号：1009-6825 (2017) 01-0117-02钢箱梁T 型角焊缝焊接工艺李阵(山西一建集团有限公司，山西太原030012)摘要:结合呼和浩特市快速路环线B R T 工程实例，介绍了钢箱梁的整体制作思路，针对T 型角焊缝质量要求及作业难度，论述 了 T 型角焊缝焊接工艺，并制定了腹板的坡口形式与焊接方法等，有效保证了钢箱梁T 型角焊缝的焊接质量。

关键词:钢箱梁,T 型角焊缝，坡口，焊接工艺中图分类号:T U 758.16文献标识码:A随着社会经济的飞速发展，为了建造更大、更长的各种超大 型结构物来满足人们对生活空间的追求。

大跨度钢结构随之发 展起来。

然而,要保证大跨度钢结构得以健康快速的发展，就必 须提升大跨度钢结构的设计、制作及安装水平。

本文以钢箱梁制作为题材，分析了钢箱梁T 型角焊缝的焊接工艺。

1工程概况呼和浩特市快速路环线B R T 工程桥梁采用简支结构，其中30 m 跨径主梁梁高为1 747 m m (跨中），45 m 跨径主梁梁高为 3 355 m m (跨中），采用抗扭刚度较高的单箱单室结构，梁宽为 3 000 m m 。

梁须设置预拱度，中心预拱度均为42 m m ，预拱度曲 线按二次抛物线设置。

结构用钢采用Q 345q D (见图1)。

2钢箱梁整体制作思路钢箱梁制作采用倒置法，具体步骤为:1)在台架上组对、焊接顶板。

台架预先设置抛物线预拱度42 m m 。

2)组装横隔板及顶 板加劲肋。

预先将横隔板上的加劲板焊接完成。

3)组装腹板，形 成U 型钢箱梁。

腹板预先在台架上整体组对焊接，画出预拱度抛 物线，按线切割完成后组装。

4)横隔板及加劲肋的焊接。

先焊接 横隔板与顶板、腹板的角焊缝，再焊接长条加劲肋。

长条加劲肋 必须从一侧顺次焊接，严禁两侧同时施焊。
