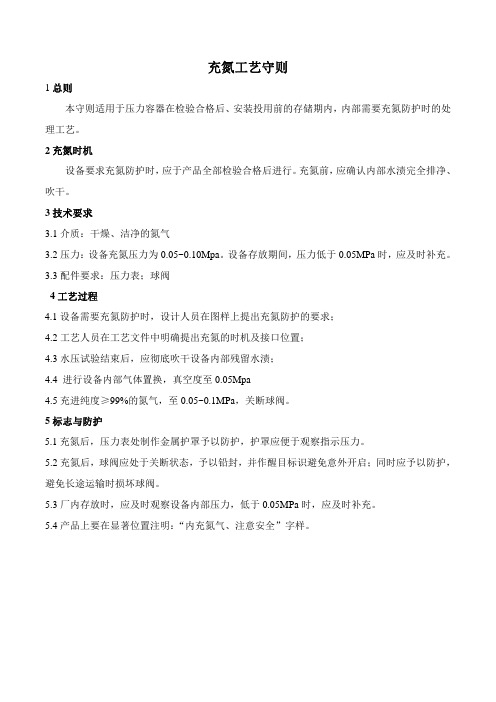

充氮工艺守则
1总则
本守则适用于压力容器在检验合格后、安装投用前的存储期内，内部需要充氮防护时的处理工艺。
2充氮时机
设备要求充氮防护时，应于产品全部检验合格后进行。
充氮前，应确认内部水渍完全排净、吹干。
3技术要求
3.1介质：干燥、洁净的氮气
3.2压力：设备充氮压力为0.05~0.10Mpa。
设备存放期间，压力低于0.05MPa时，应及时补充。
3.3配件要求：压力表；球阀
4工艺过程
4.1设备需要充氮防护时，设计人员在图样上提出充氮防护的要求；
4.2工艺人员在工艺文件中明确提出充氮的时机及接口位置；
4.3水压试验结束后，应彻底吹干设备内部残留水渍；
4.4 进行设备内部气体置换，真空度至0.05Mpa
4.5充进纯度≥99%的氮气，至0.05~0.1MPa，关断球阀。
5标志与防护
5.1充氮后，压力表处制作金属护罩予以防护，护罩应便于观察指示压力。
5.2充氮后，球阀应处于关断状态，予以铅封，并作醒目标识避免意外开启；同时应予以防护，避免长途运输时损坏球阀。
5.3厂内存放时，应及时观察设备内部压力，低于0.05MPa时，应及时补充。
5.4产品上要在显著位置注明：“内充氮气、注意安全”字样。
XXXXXXXXXXXX钎焊操作规程XXX-XXX-XXX 1 目的标准钎焊操作标准2 适用范围厂内所有钎焊作业部份3 责任与权限3.1 生产部焊接技术工人负责焊接；3.2 质量部负责检验焊接质量.4 内容4.1 焊前清理焊前要去除焊件外表及接合处的油污、氧化物、毛刺及其杂物,保证铜管端部及接合面的清洁与枯燥,另外还需要保证钎料的清洁与枯燥.清理完成后以目视和触摸的方式检验焊件外表的清洁度和枯燥度,假设发现焊件不干净、潮湿或被氧化,应挑出来重新处理方可焊接.4.2 接头安装钎焊接头的安装须保证适宜均匀的钎缝间隙,针对所使用的铜磷钎料,要求钎缝间隙〔单边〕在0.05mm〜0.15mm^间.钎焊的接头形式有对接、套接、搭接.一般铜管的套接长度约等于焊接铜管的直径.接头安装完毕后,应检验钎焊接头是否的变形、破损及套接长度是否适宜.假设出现不良接头应撤除重新安装前方可焊接.接头安装经检查正常后开启充氮阀进行充氮保护,以预防铜管内壁受热而被管径(mm)氮气流量〔焊接中〕〔L/min〕焊后保持时间〔S〕氮气压力〔MPa〕<10>4>3预充式〔短WS换〕辿充边焊〔连续置换〕>10>6>60.05~0.20.05~0.14.4 火焰加热4.4.1焊炬及焊嘴选择下表是选择焊炬和焊嘴的一般原那么,在实际选择中,还应考虑铜管的壁厚.也就是说,必须根据铜管的直径和壁厚,综合选择焊炬和焊嘴.铜管直径〔mrm①099< ①0 1616<①焊炬型号H01-6单孔嘴型1号2号3号4.4.2加热母材焊接气体由助燃气体〔氧气〕和可燃气体〔乙快气体GK〕两局部组成.此外为了增加液态钎料润温性及预防铜管外表被氧化,在Q- GK混合气体中参加了气体助焊剂.首先翻开GH2气阀,点火后调节氧气阀,根据氧气与GH的压力选择表〔如下表〕调节出中性焰对母材进行加热.焊接材料钎料钎剂供气压力〔MPa〕C2Hb Q紫铜一一紫铜2%艮磷铜钎气体助焊剂黄铜一一紫料0.04-0.060.4-0.5铜钢铜40喃银钎料气体助焊剂+固体助焊齐U针对现有的情况,焊接有三种位置：竖直焊、水平焊、倒立焊.三种施焊方式,加热管径大且管壁厚时,加热应近些.为保证接头均匀加热,焊接时使火焰沿铜管长度方向移动,保证杯形口和附近10mme围内均匀受热,但倒立焊时,下端不宜加热过多.4.5 参加钎料、钎剂当铜管和杯形口被加热到焊接温度时呈暗红色〔如右约750C~850C〕,需从火焰的另一侧参加钎料,如果钎焊和紫铜,那铜么需先加热钎料,焊前涂覆钎剂前方可焊接.如图-焊棒与焊炬的位置4.6 保温当观察到钎料熔化后,应将火焰稍稍离开工件,等钎料填满间隙后,焊炬慢慢移开接头,继续参加少量钎料后再移开焊炬和钎料.4.7 冷却作业为了保证焊件充分快速的冷却,在钎焊的完成后将焊接部品完全浸没在水中进行冷却为了预防钎焊余热使非耐热部品的温度上升,钎焊完成后,必须将钎焊部品浸入水中或淋水进行再冷却,使温度降至室温.4.8 焊后处理焊后应去除焊件外表的杂物,特别是黄铜与紫铜焊接后应用清水清洗或砂纸打磨焊件外表,以预防外表被腐蚀而产生铜绿,自动焊接时应用最后一排枪喷出出气体助焊剂的气氛中冷却,预防高温的铜管在冷却过程中被氧化4.9 焊后检验对钎焊接的质量要求如下：a〕焊缝接头外表光亮,填角均匀,光滑圆弧过b〕接头无过烧、外表严重氧化、焊缝粗糙、蚀等缺陷c〕焊缝无气孔、夹渣、裂纹、焊瘤、管口堵塞等现象.d〕部件焊接成整机后,进行气密试验时,焊缝处不准有制冷剂泄漏关于焊后泄漏检验,一般如下几种方法；4.9.1压力检漏给焊后的热交换器充入N2或枯燥空气,然后对钎焊接头喷洒中性的洗涤剂, 观察10秒钟内有无气泡产生,假设有气泡产生那么判为泄漏,需补焊或重焊.此方法检验精度较低.4.9.2卤素检漏此方法用于充冷媒后的热交换器检漏. 将卤素检漏仪的精度选择为2g/年,用探针沿各焊接头移动〔探针离工件应保持在1〜2mmz内,移动速度为20〜50mm/§, 假设制冷剂泄漏速度大于2g/年,那么检漏仪将自动报警.此方法较压力检漏精度高, 但受人为因素影响较大.4.10 异常处理检验完成后,合格品焊件按规定放置到合格品区,以供下道工序使用；对于检出的不合格品根据＜附件一：焊件异常处理方法＞对不合格处进行修改,修改好后的焊件需再次进行焊后检验,检验合格前方可流入下一道工序.编制人/日期：批准人/日期：附件一：焊件异常处理方法缺陷特征产生原因处理举措预防举措钎焊接头间隙部1.间隙过大或过对未填满 1.装配间隙要适宜未填分未填满小局部重焊 2.装配时铜管不能满 2.装配时铜管歪歪斜斜 3.焊前清理焊件3.焊件外表不清4.均匀加热到足够洁温度4.焊件加热不够5.参加足够钎料5.钎料参加不够钎缝钎料只在一 1.焊件加热不均补焊 1.均匀加热焊件接成形面填缝,未完匀头区域不良成圆角,钎缝 2.保温时间过长 2.钎焊保温时间适外表粗糙 3.焊件外表不清当洁 3.焊前焊件清理干净气孔钎缝外表或 1.焊件清理小干去除钎缝 1.焊前清理焊件内部有气孔净后重焊 2.降低钎焊温度2.钎缝金属过热3.焊件潮湿3.缩短保温时间4.焊前烘干焊件夹渣钎缝中有杂质1.焊件清理不十净2.加热不均匀3.间隙不适宜4.钎料杂质量过高去除钎缝后重焊1.焊前清理焊件2.均匀加热3.适宜的间隙外表侵蚀钎缝外表有凹坑或烧缺1.钎料过多2.钎缝保温时间过长机械磨平1.适当钎焊温度2.适当保温时间焊堵铜管或毛细管全部或部分堵塞；1.钎料参加太多2.保温时间过长3.套接长度太短4.间隙过大拆开去除堵塞物后重焊1.参加适当钎料2.适当保温时间3.适当的套接长度氧化焊件外表或内部被氧化成黑色1.使用氧化焰加热2.未用雾化助焊剂3.内部未充氮保护或充氮小够打磨除去氧化物并烘干1.使用中性焰加热2.使用雾化助焊剂3.内部充氮保护钎料钎料流到不 1.钎料参加太多外表的钎 1.参加适量钎料需钎料的焊件外表或滴落2.直接加热钎料3.加热方法不正确；料应打磨掉2.不可直接加热钎料3.止确加热泄漏工件中出现泄漏现象1.加热不均匀2.焊缝过热使磷蒸发3.焊接火焰不正确.造成结碳或被氧化4.气孔或夹渣拆开清理后重焊或补焊1.均匀加热,均匀参加钎料2.选择止确火焰加热；3.焊前清理焊件4.焊前烘干焊件过烧内、外外表氧化皮过多,并有脱落现象〔不靠外力自然脱落〕, 所焊接头形状粗糙、不光滑、发黑,并有裂纹1.钎焊温度过高〔过高使用了氧化焰〕2.钎焊时间过长3.已焊好的口又不断加热、填料用高压氮气或枯燥空气对铜管内外吹1.限制好加热时间；2.限制好加热的温度。
多联机充氮焊接保压抽真空加制冷剂操作说明一、充氮焊接多联机需要充氮焊接是因为氮气的化学性质很稳定，充氮保护的目的防止铜管内壁在高温下产生氧化皮。
而空气中含有氧气，焊接铜管时会发生氧化反应，会产生氧化物。
要知道氧化物等杂质可能对系统造成脏堵，对电子膨胀阀很不友好，严重的损坏压缩机。
在对管路进行充氮焊接的时候，焊接时氮气压力控制在0.2-0.3kgf/cm²左右，确保氮气的路径流经正在操作的焊点，焊接工作宜向下或水平侧向进行，尽可能避免倒焊。
2、保压制冷剂泄露会严重影响空调的使用功能，甚至会损坏压缩机而导致系统瘫痪，所以要对系统进行严格的气密性试验。
如果系统安装完成之后，再发现有泄露的现象，这时室内吊顶装饰已经全部完成，查找泄露点就更加麻烦和困难了，因此，在室内装修封顶之前就必须完成系统的气密性试验。
R410A冷媒需保持管压力为40公斤，R22制冷剂则需要保持管内压力为20公斤。
保压时长视制冷设备而定，一般家装多联机8小时即可，冷库系统一般保压12小时以上。
需要注意，环境温度的变化能引起的氮气压力变化，环境温度每有±1℃温差，便会有±0.1 kgf/cm2的压力差。
修正方法：实际值=加压时压力-(加压时温度-观察时温度)×0.1 kgf/cm2，根据用修正后的值与加压值相比较即可看出压力是否下降。
3、抽真空空气属于不凝性气体，不凝性气体指气体随制冷剂在系统中循环，不随制冷剂一起冷凝，也不产生制冷效应。
不凝性气体的存在对制冷系统有很大的危害，主要表现在会使系统冷凝压力升高，冷凝温度升高，压缩机排气温度升高，耗电量增加。
氮气进入到蒸发器里面，不能随着制冷剂蒸发；同样会占据蒸发器的换热面积，使制冷剂不能充分的蒸发，制冷效率降低；同时由于排气温度过高可能导致润滑油碳化，影响润滑效果，严重时烧毁制冷压缩机电机。
正常系统真空度应能到-756mmHg（-0.1Mpa）以下。
铝钎焊行业用氮工艺分析
由于铝钎焊工艺的特殊性，对成品氮气的要求非常高，氧含量一般要求炉内小于30PPm,未经钎焊处理的铝成品在进入过程中，由于其本身的容积性制约，会使炉内的氧气含量升高，一般来说，选取10PPm以下的氧气含量要求比较合适。
另外，由于铝材在热处理过程中，对还原气氛的敏感的物理特性，一旦还原气氛（H2、CO）含量超标，就会发生“氢脆”甚至穿透现象。
该工艺对成品氮气的一般要求为：
99.999%高纯氮气，具体要求见下表（一般为钎焊炉制造商提供）：
高纯氮中许可杂质含量表
根据组分分析，采用现场供气方式应该只有四种办法：
现场深冷设备供气液氮储槽变压吸附变压吸附+低氢纯化
理由：
由于组分对H2 、CO、CO2要求，深冷和液氮解决方案，完全可以满足要求，根据深冷分离原理，通过低温绝热方式，将空气中的各种气体，依据其液态时沸点不同进行分馏，相对而言，单一成品气的杂质含量非常低.
后两种解决方案虽然是通过常温方式，由于大气中的H2只有电离层才有较高含量，CO、CO2的含量也非常低，低氢纯化,氢气含量也可以控制在5ppm 以下.。
当然，采用变压吸附+液氮储槽备用是最经济、科学的解决方案！。
约克广州钎焊工艺有关标准一．钎料和钎剂的使用要求:1.1 钎剂种类：粉末钎剂（粉末晶体，如CJ301）、气体钎剂（助焊剂罐）两种。
1.2 金属钎焊过程中，各种钎料和钎剂的使用要求：见表(1)注意: 金属钎焊在任何的情况下都需要使用气体钎剂.二．钎焊前的基本要求2.1 焊接位置：一般情况下优先选择钎料垂直向下漫流的方式，其次选择水平漫流方式；在没有得到制造工程部认可的情况下不能采用垂直向上漫流方式。
2.2配合间隙：指对特定的钎料在其钎焊温度下，在被焊接处的径向间隙。
要求外接管杯口内径至少应比将要插入管的外径大0.06mm，一般情况下管与管之间的配合间隙不能超过表（2）中的极限值。
2.3 配合面的表面处理：2.3.1 插入管被焊接处附近的20mm范围内必须清洁，不能有任何的残余油污和脏物、杂质、锈、各种氧化物，以免影响焊接质量。
2.3.2 所有需要焊接的铜管内部不应有任何影响清洁度的物质和痕迹。
2.3.3 对于已经产生致密氧化皮的铜管和没有金属光泽的钢管，插入连接前均需要用100#细砂布或铜丝刷擦亮或表面擦花，直至露出金属光泽。
2.3.4 对于焊缝及其附近20mm范围内如有油污则一定要用制造工程部认可的有机溶剂（丙酮）彻底擦洗干净，以保证焊接时没有油污染焊接表面。
2.4 焊接材料：2.4.1 禁止将不同牌号的焊丝混放，以免发生误用。
2.4.2 焊接材料要放置在规定的包装或盒子中，禁止将焊接材料直接放在地上等可能被污染的地方。
2.4.3 被污染的焊接材料不能使用（例如用带油污的手套抓过的焊丝），只有将污染物完全去除后才能使用。
2.4.4 插入深度：接管插入深度要求符合图纸要求，如图纸无标识则其最小插入深度＞6mm。
2.4.5 清洁度的要求：如果被焊件的下道工序无法进行清洁处理，焊接前就要使被焊工件符合相关清洁度的规定，并注意焊接时不能产生影响系统清洁度的物质。
三．钎焊工艺要求3.1 流动冷媒工件的焊接部位内部要求充入连续适量的氮气以防止工件氧化变色（氮气的用量和充氮方法根据管路焊接充氮保护有关工艺标准中的要求执行），在充氮进口和焊接点之间的所有泄漏口都必须封堵，出口需比进口小一点，以保证氮气能从出口顺利溢出，来保证充氮效果。
铜管充氮焊接的流程1、焊接1）钎焊作业钎焊材料：有软钎焊和硬钎焊2种，必须使用硬钎焊。
钎焊的选用：紫铜+紫铜：钎料为Bcu93P（GB 6418），无须钎剂。
气体助焊剂：可防止铜管表面氧化及有钎作用，推荐使用。
钎焊温度：820-860℃(铜管为浅红色)。
2）作业前的安全确认a.施工人员的点名和健康状态确认。
b.工作服确认（安全帽、服装、安全袋、安全鞋等）。
c.对作业场所和作业环境的说明。
d.进行作业分工。
对作业内容、方法及顺序进行说明。
进行危险预测活动。
e.制成“施工计划书”。
f.制定每组的负责人。
g.说明可能发生的如触电、火灾等事故。
h.指导正确使用电动机械。
i.说明“闲人莫入”的场所。
j.使用明火时要提出申请，并得到现场安全负责人的批准。
k.按照当地的法规，接受消防部门指导。
l.清点工具。
前一天收工后也请清点一下工具，如有必要对配管系统进行冷媒补充，以免用尽。
3）注意事项a.施工人员一定要有资格。
一定要按照当地的法规，由有资格人员进行火焰操作。
b.穿戴连体工作服（最好是棉制）、安全鞋、安全帽、皮手套、防护眼镜、防尘口罩等。
一定要使用带回火防止阀的焊枪，一定要保证安全。
c.注意不要被火焰和加热部件烫伤。
d.小心操作储气瓶，当心气体泄漏。
e.搬走周围的可燃物。
如不能搬走时，切实的做好防火处理（如用防火罩包住等）。
f.多换气以防吸入有害气体。
g.一切有安全问题的地方都要采取措施。
h.分歧管接头、管端周围的操作，应尽量在下面进行，在高处作业难掌握加热量，而且容易熔化分歧管本身的焊接部位而引起泄漏。
例如：i.为避开较难钎焊的位置，可在下面预制一个组件再装上去。
4）作业顺序焊接作业基本流程：a.钎焊部的清洁磨光——磨去连接部的金属材料。
（去除氧化膜，可用无纺布，研磨布，砂纸）脱脂——如有油污的话，用丙酮或酒精溶剂进行脱脂处理。
同时必须用0.8MPa(表压)的压缩空气进行吹扫。
吹扫次数不应小于3次，直至无污物排出为止。
