上海市虹口区2019届高三物理(一模)第一学期期末质量抽查试卷(含答案)

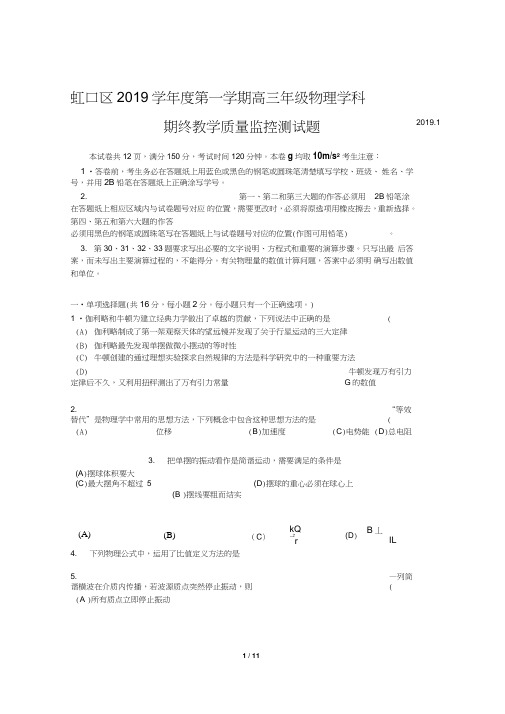

虹口区2019学年度第一学期高三年级物理学科期终教学质量监控测试题本试卷共12页，满分150分，考试时间120分钟。

本卷g 均取10m/s 2 考生注意：1 •答卷前，考生务必在答题纸上用蓝色或黑色的钢笔或圆珠笔清楚填写学校、班级、 姓名、学号，并用2B 铅笔在答题纸上正确涂写学号。

2.第一、第二和第三大题的作答必须用 2B 铅笔涂在答题纸上相应区域内与试卷题号对应 的位置，需要更改时，必须将原选项用橡皮擦去，重新选择。

第四、第五和第六大题的作答必须用黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置(作图可用铅笔)。

3. 第30、31、32、33题要求写出必要的文字说明、方程式和重要的演算步骤。

只写出最 后答案，而未写出主要演算过程的，不能得分。

有关物理量的数值计算问题，答案中必须明 确写出数值和单位。

一•单项选择题(共16分，每小题2分。

每小题只有一个正确选项。

) 1 •伽利略和牛顿为建立经典力学做出了卓越的贡献，下列说法中正确的是 ((A) 伽利略制成了第一架观察天体的望远镜并发现了关于行星运动的三大定律 (B) 伽利略最先发现单摆做微小摆动的等时性(C) 牛顿创建的通过理想实验探求自然规律的方法是科学研究中的一种重要方法 (D)牛顿发现万有引力定律后不久，又利用扭秤测出了万有引力常量G 的数值2.“等效替代”是物理学中常用的思想方法，下列概念中包含这种思想方法的是 ((A)位移(B )加速度(C )电势能 (D )总电阻3.把单摆的振动看作是简谐运动，需要满足的条件是(B )摆线要粗而结实4.下列物理公式中，运用了比值定义方法的是5.—列简谐横波在介质内传播，若波源质点突然停止振动，则 ((A )所有质点立即停止振动2019.1(A )摆球体积要大(C )最大摆角不超过 5(D )摆球的重心必须在球心上(A)(B)kQ ~2 r(D )B 丄IL(B)已经振动的质点将继续振动，未振动的质点不可能再振动(C)能量继续向远处传递(D)能量立即停止传递6.某同学斜向上抛出一铅球，忽略空气阻力。

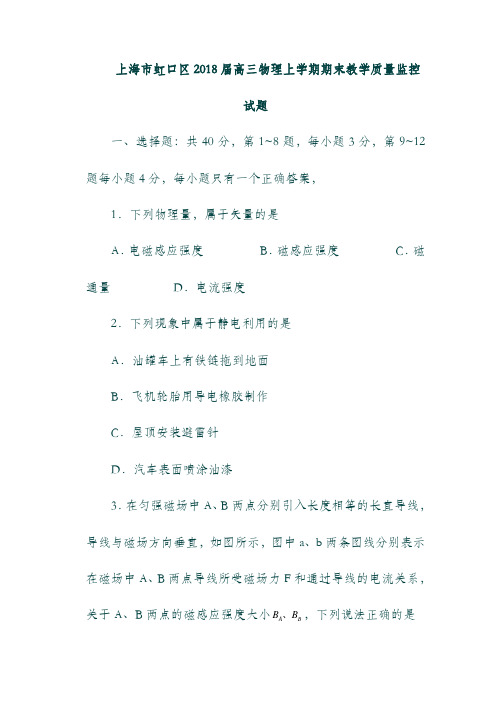

上海市虹口区2018届高三物理上学期期末教学质量监控试题一、选择题：共40分，第1~8题，每小题3分，第9~12题每小题4分，每小题只有一个正确答案，1．下列物理量，属于矢量的是A ．电磁感应强度B ．磁感应强度C ．磁通量D ．电流强度2．下列现象中属于静电利用的是A ．油罐车上有铁链拖到地面B ．飞机轮胎用导电橡胶制作C ．屋顶安装避雷针D ．汽车表面喷涂油漆3．在匀强磁场中A 、B 两点分别引入长度相等的长直导线，导线与磁场方向垂直，如图所示，图中a 、b 两条图线分别表示在磁场中A 、B 两点导线所受磁场力F 和通过导线的电流关系，关于A 、B 两点的磁感应强度大小A B B B 、，下列说法正确的是A ．AB B B = B ．A B B B >C ．A B B B <D ．无法比较4．不同质量的两个物体由同一地点以相同的动能竖直向上抛出，不计空气阻力，则这两个物体A ．所能达到的最大高度和最大重力势能都相同B ．所能达到的最大高度和最大重力势能均不同C ．所能达到的最大高度不同，但最大重力势能相同D ．所能达到的最大高度相同，但最大重力势能不同5．如图所示，下列速度-时间图像中，表示两个做自由落体运动的物体落地的是（0t 表示落地时刻），6．一辆汽车正在水平公路上转弯，沿曲线由M向N行驶，速度逐渐增大，下面四幅图中画出的汽车受合力F的方向可能正确的是7．将地球视为理想球体，且只考虑自转，不考虑其绕太阳的运动，则A．南回归线与北回归线上各点的线速度都相等B．赤道上各点的向心加速度重力重力加速度C．地球表面和内部各点的向心加速度方向均指向地心D．在地球的某一条半径上，各点的线速度均与它到地心的距离成正比8．如图所示，在绳下端挂一物体，用力F作用于O点；使悬线偏离竖直方向的夹角为α，且保持物体平衡，设F与水平方向的夹角为β，在保持α不变的情况下，要使拉力F的值最小，则β应等于A．αB．1πC．0 D．2α29．已知磁敏电阻在没有磁场时电阻很小，在有磁场时电阻很大，并且磁场越强阻值越大，为了探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源电动势E和内阻r 不变，在没有磁场时，条件变阻器R使电灯发光，当探测装置从无磁场区进入强磁场区（设电灯L不会烧坏），则A．电灯L变亮B．电流表示数增大C．变阻器R的功率增大D．磁敏电阻两端的电压减小10．如图所示，在有界匀强磁场中水平放置相互平行的金属导轨，导轨电阻不计，导轨上金属杆ab与导线接触良好，磁感线垂直导轨平面向上（俯视图），导轨与处于磁场外的大线圈M相接，欲使置于M内的小闭合线圈N产生顺时针方向的感应电流，下列做法可行的是A．ab匀速向右运动B．ab加速向右运动C．ab加速向左运动D．ab匀速向左运动11．一个质量为'M的箱子放在水平地面上，箱内用一段固定长度的轻质细线栓一质量为m的小球，线的另一端拴在箱子的顶板上，现把细线和球拉到左侧与竖直方向成θ角处静止释放，如图所示，在小球摆动的过程中箱子始终保持静止，则以下判断正确的是A在小球摆动的过程中，线的张力呈周期性变化，但箱子对地面的作用力始终保持不变B小球摆到右侧最高点时，地面受到的压力为()+，箱M m g子受到地面向左的静摩擦C小球摆到最低点时，地面受到的压力为()M m g+，箱子不受地面的摩擦力D小球摆到最低点时，绳对箱顶的拉力大于mg，箱子对地面的压力大于()+M m g12．一质点做简谐振动，振幅为A，周期为T，O为平衡位置，B、C为两侧最大位移处，从经过位置P（P与O、B、C 三点均不重合）时开始计时，则下列说法正确的是A．经过12T时，质点的平均速度必小于4ATB．经过14T时，质点的路程不可能大于A，但可能小于AC．经过18T时，质点的瞬时速度不可能与经过时相等D．经过12T时，质点的瞬时速度与经过P点时速度方向可能相同也可能相反二、填空题13．国际单位制中力学的基本物理量是长度、时间和_____；用国际单位制基本单位表示磁感应强度的单位，1T=_____________。

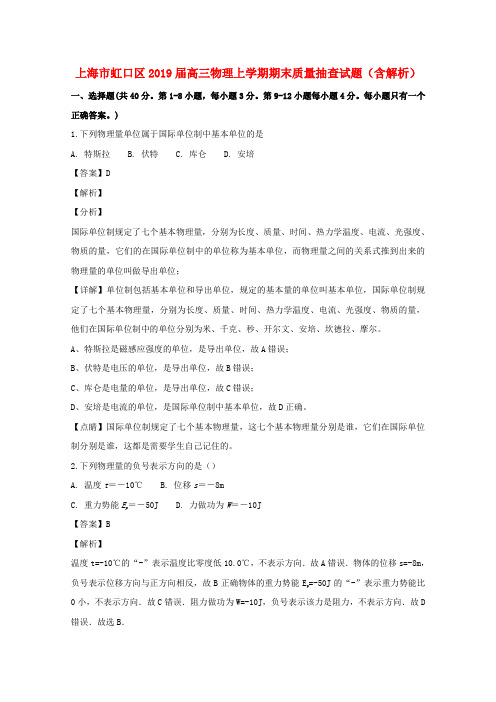

上海市虹口区2019届高三物理上学期期末质量抽查试题（含解析）一、选择题(共40分。

第1-8小题，每小题3分。

第9-12小题每小题4分。

每小题只有一个正确答案。

)1.下列物理量单位属于国际单位制中基本单位的是A. 特斯拉B. 伏特C. 库仑D. 安培【答案】D【解析】【分析】国际单位制规定了七个基本物理量，分别为长度、质量、时间、热力学温度、电流、光强度、物质的量，它们的在国际单位制中的单位称为基本单位，而物理量之间的关系式推到出来的物理量的单位叫做导出单位；【详解】单位制包括基本单位和导出单位，规定的基本量的单位叫基本单位，国际单位制规定了七个基本物理量，分别为长度、质量、时间、热力学温度、电流、光强度、物质的量，他们在国际单位制中的单位分别为米、千克、秒、开尔文、安培、坎德拉、摩尔。

A、特斯拉是磁感应强度的单位，是导出单位，故A错误；B、伏特是电压的单位，是导出单位，故B错误；C、库仑是电量的单位，是导出单位，故C错误；D、安培是电流的单位，是国际单位制中基本单位，故D正确。

【点睛】国际单位制规定了七个基本物理量，这七个基本物理量分别是谁，它们在国际单位制分别是谁，这都是需要学生自己记住的。

2.下列物理量的负号表示方向的是（）A. 温度t＝－10℃B. 位移s＝－8mC. 重力势能E p＝－50JD. 力做功为W＝－10J【答案】B【解析】温度t=-10℃的“-”表示温度比零度低10.0℃，不表示方向．故A错误．物体的位移s=-8m，负号表示位移方向与正方向相反，故B正确物体的重力势能E p=-50J的“-”表示重力势能比0小，不表示方向．故C错误．阻力做功为W=-10J，负号表示该力是阻力，不表示方向．故D 错误．故选B．3.如图所示，质量为m的木块A放于斜面体B上，若A和B沿水平地面以相同的速度一起向左作匀速直线运动，则A和B之间的相互作用力大小为A. mgB. mgsinθC. mgcosθD. mgtgθ【答案】A【解析】【分析】选A为研究对象，则A受到重力、支持力、静摩擦力三个力，由于A和B一起做匀速直线运动，故A处于平衡状态，即A的重力、支持力、静摩擦力三力的合力为0，A和B之间的作用力为支持力和摩擦力的合力；【详解】选A为研究对象，则A受到重力、支持力、静摩擦力三个力，由于A和B一起做匀速直线运动，故A处于平衡状态，即A的重力、支持力、静摩擦力三力的合力为0；其中支持力和摩擦力是B作用于A的，故A和B之间的相互作用力的大小就等于支持力和摩擦力的合力的大小，由力的合成知识知：若有N个力的合力为0，其中任意一个力的大小都等于另外个力的合力的大小，故摩擦力与支持力的合力的大小等于重力的大小，故A正确，BCD错误。

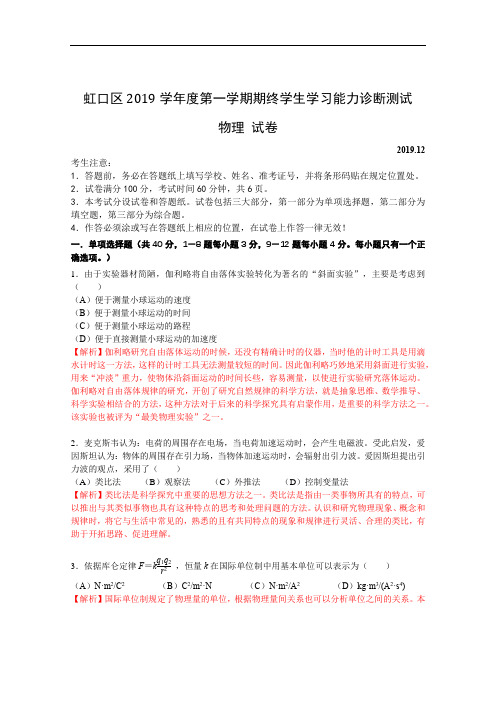

虹口区2019学年度第一学期期终学生学习能力诊断测试物理 试卷2019.12考生注意：1．答题前，务必在答题纸上填写学校、姓名、准考证号，并将条形码贴在规定位置处。

2．试卷满分100分，考试时间60分钟，共6页。

3．本考试分设试卷和答题纸。

试卷包括三大部分，第一部分为单项选择题，第二部分为填空题，第三部分为综合题。

4．作答必须涂或写在答题纸上相应的位置，在试卷上作答一律无效！一．单项选择题（共40分，1－8题每小题3分，9－12题每小题4分。

每小题只有一个正确选项。

）1．由于实验器材简陋，伽利略将自由落体实验转化为著名的“斜面实验”，主要是考虑到（ ）（A ）便于测量小球运动的速度 （B ）便于测量小球运动的时间 （C ）便于测量小球运动的路程（D ）便于直接测量小球运动的加速度【解析】伽利略研究自由落体运动的时候，还没有精确计时的仪器，当时他的计时工具是用滴水计时这一方法，这样的计时工具无法测量较短的时间。

因此伽利略巧妙地采用斜面进行实验，用来“冲淡”重力，使物体沿斜面运动的时间长些，容易测量，以使进行实验研究落体运动。

伽利略对自由落体规律的研究，开创了研究自然规律的科学方法，就是抽象思维、数学推导、科学实验相结合的方法，这种方法对于后来的科学探究具有启蒙作用，是重要的科学方法之一。

该实验也被评为“最美物理实验”之一。

2．麦克斯韦认为：电荷的周围存在电场，当电荷加速运动时，会产生电磁波。

受此启发，爱因斯坦认为：物体的周围存在引力场，当物体加速运动时，会辐射出引力波。

爱因斯坦提出引力波的观点，采用了（ ） （A ）类比法 （B ）观察法 （C ）外推法 （D ）控制变量法【解析】类比法是科学探究中重要的思想方法之一。

类比法是指由一类事物所具有的特点，可以推出与其类似事物也具有这种特点的思考和处理问题的方法。

认识和研究物理现象、概念和规律时，将它与生活中常见的，熟悉的且有共同特点的现象和规律进行灵活、合理的类比，有助于开拓思路、促进理解。

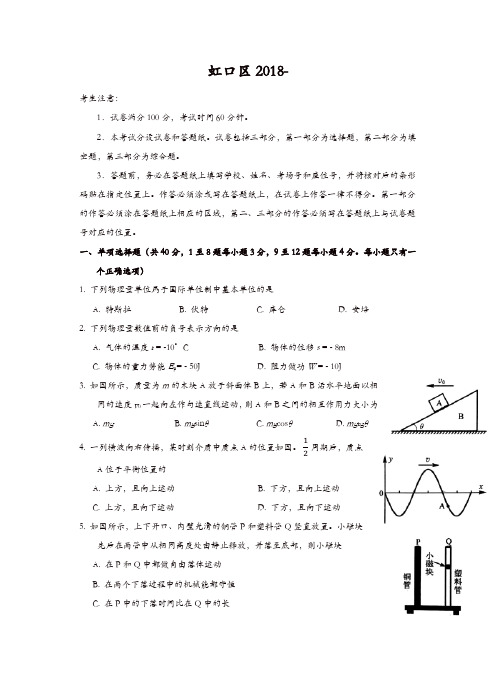

虹口区2018-考生注意：1．试卷满分100分，考试时间60分钟。

2．本考试分设试卷和答题纸。

试卷包括三部分，第一部分为选择题，第二部分为填空题，第三部分为综合题。

3．答题前，务必在答题纸上填写学校、姓名、考场号和座位号，并将核对后的条形码贴在指定位置上。

作答必须涂或写在答题纸上，在试卷上作答一律不得分。

第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置。

一、单项选择题（共40分，1至8题每小题3分，9至12题每小题4分。

每小题只有一个正确选项）1. 下列物理量单位属于国际单位制中基本单位的是A. 特斯拉B. 伏特C. 库仑D. 安培2. 下列物理量数值前的负号表示方向的是A. 气体的温度t = -10°CB. 物体的位移s = - 8mC. 物体的重力势能E p= - 50JD. 阻力做功W = - 10J3. 如图所示，质量为m的木块A放于斜面体B上，若A和B沿水平地面以相同的速度v0一起向左作勾速直线运动，则A和B之间的相互作用力大小为A. mgB. mg sinθC. mg cosθD. mg tgθ4. 一列横波向右传播，某时刻介质中质点A的位置如图。

周期后，质点A位于平衡位置的A. 上方，且向上运动B. 下方，且向上运动C. 上方，且向下运动D. 下方，且向下运动5. 如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置。

小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块A. 在P和Q中都做自由落体运动B. 在两个下落过程中的机械能都守恒C. 在P中的下落时间比在Q中的长D. 落至底部时的速度在P 中比Q 中的大6. 如图(a)，一小木块由静止开始，沿斜面下滑至水平地面，其运动过程中的速率—时间圈(v-t 图)如图(b)所示。

现增加斜面的倾角a 后，将该木块从斜面上的同一位置由静止释放(忽略小木块从斜面到水平地面转角过程中的能量损失)，下列v-t 图中的虚线部分表示该运动过程的是7. 长为L 的通电直导线放在倾角为θ 的光滑斜面上，并处在磁感应强度为B 的匀强磁场中，如图所示，当B 方向竖直向上，电流为I 1时导体处于平衡状态，若B 方向改为垂直斜面向上，则电流为I 2时导体处于平衡状态，电流比值应为A.B. cos θC. sin θD.8. 如图所示，一小球用细线悬挂于O 点，细线长为L ，O 点正下方L 处有一铁钉。

浦东新区2018-2019学年等级考第一次模拟考试试卷物理考生注意：1．试卷满分100分，考试时间60分钟。

2．本考试分设试卷和答题纸。

试卷包括三部分，第一部分为选择题，第二部分为填空题，第三部分为综合题。

3．答题前，务必在答题纸上填写学校、姓名、考场号和座位号，并将核对后的条形码贴在指定位置上。

作答必须涂或写在答题纸上，在试卷上作答一律不得分。

第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置。

一、单项选择题（共40分，1至8题每小题3分，9至12题每小题4分。

每小题只有一个正确选项）1. 元电荷是(A) 电荷量 (B) 点电荷(C) 电子 (D) 质子2. 如图所示，为一列沿x轴传播的横波，周期为2s，则该波(A) 波长为2m (B) 振幅为10cm(C) 频率为2Hz (D) 波速为2m/s3.下图中标出了磁感应强度B、电流I和其所受磁场力F的方向，正确的是4. 如图所示，一只小甲虫沿着倾斜的树枝向上匀速爬行，则(A) 甲虫速度越大所受摩擦力越大(B) 树枝对甲虫的摩擦力方向沿树枝向下(C) 树枝对甲虫的作用力与甲虫所受的重力是一对平衡力(D) 甲虫匀速向下爬行与向匀速上爬行所受摩擦力方向相反5. 用国际单位制中基本单位表示的磁通量单位是(A) Wb (B) T▪m2 (C) (D)6. 一个物体作竖直上抛运动，则(A) 上升到最高点时，加速度为零 (B) 上升和下落过程的平均速度相同(C) 任何相等时间内的速度变化量都相同 (D) 相等时间内的位移可能相同7. 如图所示，同一水平面内有一金属圆线圈M和一带正电橡胶圆环N，当N绕其圆心在水平面内顺时针加速转动时，可判断出M环中产生的感应电流方向及M变化趋势为(A) 逆时针；收缩 (B) 逆时针；扩张 (C) 顺时针；收缩 (D) 顺时针；扩张8. 如图所示，人随自动扶梯加速上行，扶梯对人的作用力为F，则F(A) 大小等于人的重力，对人做正功 (B) 大小等于人的重力，对人做负功(C) 大小大于人的重力，对人做正功 (D) 大小小于人的重力，对人做负功9.“蹦极“是一种富有刺激性的勇敢者的运动项目。

虹口区2018~2019学年第一学期高三年级质量调研语文试卷（时间150分钟，满分150分）考生注意：1．答卷前，考生务必在答题纸上将自己的姓名、准考证号、所在学校及班级等填写清楚。

2．所有试题的答案必须全部涂（选择题）或写（非选择题）在答题纸上，写在试卷上一律不给分。

答题时应注意试题题号和答题纸题号一一对应，不能错位。

一积累运用（10分）1. 按要求填空。

（5分）（1）落木千山天远大，（黄庭坚《登快阁》）（2）__________________，不如登高之博见也。

（（作者）《劝学》）（3）杜甫《月夜》一诗中运用反衬手法，突出表现对妻子的思念、担忧的诗句是“__________________，__________________”。

2. 按要求选择。

（5分）（1）下列各句中，表达得体的一句是（）（2分）A. 正值赵兄乔迁新居之际，小弟我无以为贺，唯有献上拙作一幅，聊供补壁。

B. 晚生垂念师恩，本该当面贺寿，无奈路途迢递，唯以贺卡一张，遥祝老师寿比南山！C. 老朽年近半百才得此千金，难免骄纵了些。

今后定当严加管教，再不唐突。

D. 听说朋友来访，王强说：“太好了，明天我一定在府上备下薄酒，恭候各位光临。

”（2）将下列编号的语句依次填入语段空白处，语意连贯的一项是（）（3分）对观众来说，看综艺、追偶像的目的除了放松、娱乐之外，汲取正能量也是一大需求。

从《国家宝藏》等文化类综艺屡受热捧，到《最强大脑》等节目选手被视为榜样，都证明了这一点。

不仅上述棚内综艺，，，，，，。

在新一季的许多档真人秀中，我们都可以欣喜地看到明星地位正在弱化，文化与正能量输出的意识逐渐增强。

①在这个过程中正能量的传递变得更加重要②户外真人秀在这方面也应大有作为③与观众获得共鸣④户外节目能够突破舞台和场景录制的限制⑤利用生活中无穷无尽的时代素材⑥让观众在欢笑之余进行更多的自我观照A. ⑤①②⑥③④B.②④⑤③⑥①C.③②④①⑥⑤D.④②①⑥⑤③二阅读70分（一）阅读下文，完成第3-7题。

上海市虹口区达标名校2019年高考一月大联考物理试卷一、单项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．如图，光滑斜劈A上表面水平，物体B叠放在A上面，斜面光滑，AB静止释放瞬间，B的受力图是（）A．B．C．D．2．如图所示，图甲为质点a和b做直线运动的位移一时间图象，图乙为质点c和d做直线运的速度一时间图象，由图可知( )A．若t1时刻a、b两质点第一次相遇，则t2时刻两质点第二次相遇B．若t1时刻c、d两质点第一次相遇，则t2时刻两质点第二次相遇C．t1到t2时间内，b和d两个质点的运动方向发生了改变D．t1到t2时间内，a和d两个质点的速率先减小后增大3．左手定则中规定大拇指伸直方向代表以下哪个物理量的方向（）A．磁感强度B．电流强度C．速度D．安培力4．安培曾假设：地球的磁场是由绕地轴的环形电流引起的。

现代研究发现：地球的表面层带有多余的电荷，地球自转的速度在变慢。

据此分析，下列说法正确的是（）A．地球表面带有多余的正电荷，地球的磁场将变弱B．地球表面带有多余的正电荷，地球的磁场将变强C．地球表面带有多余的负电荷，地球的磁场将变弱D．地球表面带有多余的负电荷，地球的磁场将变强5．一蹦床运动员竖直向上跳起，从离开蹦床算起，上升到最大高度一半所用的时间为，速度减为离开蹦床时速度一半所用的时间为，若不计空气阻力，则与的大小关系为（）A．B．C．D．不能确定6．如图，倾角为45α=︒的斜面ABC 固定在水平面上，质量为m 的小球从顶点A 先后以初速度0v 和02v 向左水平抛出，分别落在斜面上的1P 、2P 点，经历的时间分别为1t 、2t ；A 点与1P 、1P 与2P 之间的距离分别为1l 和2l ，不计空气阻力影响。

下列说法正确的是（ ）A ．12:1:1t t =B ．12:1:2l l =C ．两球刚落到斜面上时的速度比为1∶4D ．两球落到斜面上时的速度与斜面的夹角正切值的比为1∶1二、多项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得5分，选对但不全的得3分，有选错的得0分7．在天文观察中发现，一颗行星绕一颗恒星按固定轨道运行，轨道近似为圆周。

上海市虹口区2019年物理高一期末调研测试题一、选择题1．如图1所示，一个重为G的钢球用细绳悬挂。

从某时刻起，小华手提细绳，使钢球由A处从静止开始坚直向上运动，到达B处时速度恰好为零，此过程中，细绳对钢球的拉力F随时间t的关系图象如图2中曲线所示。

则在这段时间内（）A．钢球的重力先增大后减小B．钢球在t2时刻的加速度最小C．在t3时刻，钢球的加速度方向竖直向下D．在t2和t3时刻，钢球具有相同的加速度2．如图所示，同种材料物体A、B间用轻质弹簧水平相连，在同一水平力的作用下一起向右加速，弹簧在弹性限度内。

第一次水平面光滑，弹簧长为L1，第二次水平面粗糙，弹簧长为L2，下列比较正确的是（）A．L1＞L2B．L1＝L2C．L1＜L2D．A、B质量不清楚，无法确定L1、L2的关系3．一辆汽车在教练场上沿着平直道路行驶，以x表示它相对于出发点的位移。

汽车在0~40s 这段时间的x-t图象如图所示。

对图象进行分析，你能得出的结论是A．汽车在0~40s这段时间做匀加速运动B．汽车在10~20s这段时间静止C．汽车在这40s内始终沿正方向运动D．汽车在40s时的位移最大4．在物理学中，选定七个物理量的单位作为国际单位制的基本单位，利用物理量之间的关系就可以推导出其他物理量的单位。

已知F=ma，其中F表示作用在物体上的力，m表示物体的质量，a表示物体的加速度。

则力的单位用国际单位制的基本单位表示应该是A．kg·m/s B．kg·m/s2 C．N D．N·s5．如图所示，在倾角为45°的斜坡底端P点正上方某一位置Q处以速度υ0水平向左抛出一个小球A，小球恰好能垂直落在斜坡上，运动时间为t1。

另一小球B从同一位置Q处自由下落，下落至P点的时间为t2，不计空气阻力，则t1：t2为A．l：2 B．1：C．1：3 D．1：6．质量为m的汽车在平直的路面上启动，启动过程的速度时间图象如图所示，其中OA段为直线，AB 段为曲线，B点后为平行于横轴的直线。

虹口区2018学年度第一学期高三等级考试物理试卷考生注意：1．试卷满分100分。

考试时间60分钟。

2部分为综合题。

3．作答必须写在答题纸上，在试卷上作答一律不得分。

一．选择题（共40分。

第1-8小题，每小题3分。

第9-12小题每小题确答案。

）1．下列物理量单位属于国际单位制中基本单位的是A．特斯拉B．伏特C．库仑2．下列物理量数值前的负号表示方向的是A．气体的温度t= -10℃B．物体的位移s= -8m C．物体的重力势能E p= -50J D．阻力做功W= -10J3．如图所示，质量为m的木块A放于斜面体B上，若A和B沿水平地面以相同的速度v0一起向左作匀速直线运动，则A和B之间的相互作用力大小为A．mg B．mg sinθC．mg cosθD．mg tgθv0θABtv 0 Atv 0Btv 0Ctv 0D图（a ） α图（b ）tvxy AvP 铜管 塑料管小磁块B θ I 1BθI 20 0 0 A B C DF f /Nt /sF f /N t /sF f /Nt /sF f /Nt /s1-31-2-3-2A0 A tiB tiC tiDi 0i 0 i 0 i 0 ti图（b ）i 0 图（a ）aMPN Q LABtt B t CMN图（a ）C BA30°CFθ陆地 图（乙）图（丙）水坝大海大海大海陆地 水坝陆地 水坝海湾海湾 海湾19．（12分）如图（1）所示，用电动势为E 、内阻为r 的电源，向滑动变阻器R 供电。

合上电键后，改变变阻器R 的阻值，路端电压U 与电流I 均随之变化。

（1）以U 为纵坐标，I 为横坐标，在图（2）中画出变阻器阻值R在实验过程中变化时对应的U -I 图像，并说明U -I 图像与坐标轴交点的物理意义。

（2）在图（2）画好的U -I 关系图线上取一点A （U 1、I 1），请在图（3）中用阴影面积表示电流为I 1时的电源内部发热功率。

（3）推导该电源的最大输出功率及条件，并作出P -R 示意图（已知R >r ）。
