电力变压器安装交底记录一、项目概况电力变压器安装工程是本项目中的重要环节。
根据设计方案和技术要求,本次安装工作将由施工单位负责。
二、工作内容1.安装变压器本体和配电柜。
2.连接变压器进出线和配电柜电缆。
3.完成变压器及其气体绝缘密闭试验。
4.进行变压器的二次接线相序试验。
三、技术要求1.变压器安装前必须进行施工准备,包括预备材料、确定机械安装位置、准备电缆等。
2.变压器安装必须按照变压器的结构要求进行安装,并满足设计图纸中的安装要求。
3.进出口线路和配电线路的连接应正确牢固,并排列有序,接线牢固、导通良好。
4.变压器进出线应正确相符,应接地线与主接地线电阻应符合要求。
5.变压器应进行气体绝缘试验,密闭试验应符合气体绝缘密闭试验规程要求。
6.变压器二次接线相序应确保正确无误,并符合设计要求。
四、安装流程1.现场施工前,需要根据图纸在主体构架上对机械安装位置进行标识,并对配电线路进行布线和连接。
2.施工前检查进出线表号是否与设计要求一致,接地线与主接地线是否符合电阻要求。
3.进行变压器固定及配电柜安装,并检查连接口是否紧固牢靠,各部件是否牢固。
4.进行变压器气体绝缘试验,气体密闭试验后开启气体加压设备通气,空气的压力、湿度和气体气压达到试验要求后,进行一定时间的气体充分混合和镀铝操作,最后再次进行气体稳定试验。
5.进行变压器的二次接线相序连接,检查接线是否牢固、正负极性是否正确,以及电气接地等情况。
五、质量控制1.施工单位应严格按照设计要求和施工规范进行施工,确保施工质量达到设计要求。
2.全程进行质量监督和抽检,对不合格项及时进行整改和追踪处理。
3.施工单位应对已经完成的工程进行验收,并提供验收报告和相关技术资料。
六、安全保障1.施工期间,工作人员必须严格遵守安全生产管理规定,加强安全专项管理和指导,操作人员必须持有相应证书并参加安全培训,确保施工过程中安全生产得到充分保障。
2.施工现场严格执行施工安全手册,加强现场安全管理,保证施工安全。
变压器安装记录范文一、安装前的准备工作1.根据工程规划确定变压器的型号和数量,并按照相关标准选定变压器的安装位置。
2.提前准备好所需的工具和材料,包括起重设备、变压器支架、接地装置、绝缘子以及电缆等。
3.做好安全防护工作,将工作区域进行围挡,并确保操作人员使用防护装备。
二、变压器现场安装1.使用起重设备将变压器吊装至安装位置。
在进行吊装时,需要严格按照变压器的吊装要求进行操作,保证安全可靠。
2.将变压器放置到预先安装好的支架上,确保支架稳固并与地面保持良好的接触。
同时,要将变压器的底座调整到水平状态,以便后续进行固定。
三、变压器电气连接1.进行变压器的一次侧和二次侧的电缆引入。
在引入电缆时,应严格按照设计要求进行布置,并且注意电缆的型号、截面和长度等参数要符合设计规范要求。
2.连接一次侧绕组和二次侧绕组,使用绝缘子将连接点进行绝缘处理并加固,确保电气连接的可靠性和安全性。
3.进行变压器的接地操作。
对于变压器,接地是非常重要的,需要将变压器的接地装置与地网或者室外接地体进行连接,以确保整个变压器系统的安全运行。
四、安全检查和调试1.完成变压器的安装后,需要进行安全检查,确保各个部件安装牢固、接线正确、接地良好,并且没有任何安全隐患。
2.对于变压器的冷态和热态参数进行检查和调试,确保其满足设计和运行要求。
3.进行负载试验,测试变压器在设计负载下的运行情况,并检查变压器是否存在过载、高温等问题。
五、安装记录和验收1.在安装过程中,记录各个关键节点的操作情况和重要参数,包括吊装、安装、接线、接地等环节。
2.根据安装记录和调试结果,填写相应的安装报告,记录变压器的安装情况、试验结果以及存在的问题和解决方案。
3.进行变压器的验收工作,包括对安装质量、电气性能、运行状态等方面进行检查,以确保变压器的安全可靠运行。
通过以上的变压器安装记录,可以清晰记录变压器的安装过程和相关细节,并确保安装质量和安全性。
同时,在安装过程中进行必要的检查和调试工作,能够及时发现和解决问题,为变压器的正常运行打下坚实的基础。
表C2-3主变压器安装技术交底记录编号:(四)质量及标准1.牵引变压器的装卸及运输必须按下列要求作充分调查,制定施工技术安全措施。
要了解道路及沿途桥梁、涵洞、沟道等的结构、宽度、坡度、转角及承重情况,如不满足要求应采取加固措施;调查沿途电力架空线、通讯线等高空障碍物的情况;了解装、卸车地点的环境、超重能力及地面坚实程度。
2.设备到达现场后应及时进行外观检查:油箱及所有附件应齐全无锈蚀机械损伤,密封应良好;油箱箱盖或钟罩法兰及封扳的联接螺栓应齐全,坚固应良好;变压器内的气压正常。
3.向变压器注油从下部油阀进油,注油速度不宜大于100L/min 。
110KV 及以上的变压器宜采用真空注油,空气相对湿度不超过75%,但不宜在雨天或雾天进行。
4.施工技术和标准参照《高速铁路电力牵引供电工程细部设计和工艺质量标准》和相关工序进行施工作业。
(五) 其他应注意事项1. 器身漆层完整无锈蚀,附件及配件数量齐全与装箱单相符。
2. 器身内及随产品附带的绝缘油应取样进行简化分析及耐压强度试验。
外购绝缘油在使用前应与器身内的绝缘油进行混油试验。
高低压套管绝缘电阻和交流耐压及非纯瓷套管介质损耗角正切值和电容值的试验检查。
气体继电器的绝缘电阻和交流耐压试验及油流速度校验;信号温度计的测温范围及测温精度校验。
散热器和热力过滤器的清洁冲洗及油密检查。
3. 主变压器、电抗器的型号、规格应符合设计规定,油位正常,相色标志正确。
4. 变压器安装后的油位指示正常,器身本体、附件及阀门不应渗油,所有阀门的开闭灵活、位置指示正确,冷却装置及测温装置的动作准确、可靠。
(六) 安全与环保安装散热器 安装净油器 安装油枕补充注油 工作收尾 安装气体继电器安装高压套管 安装配线安装防爆筒或压力释放阀 安装温度计 施工准备 安装呼吸器。

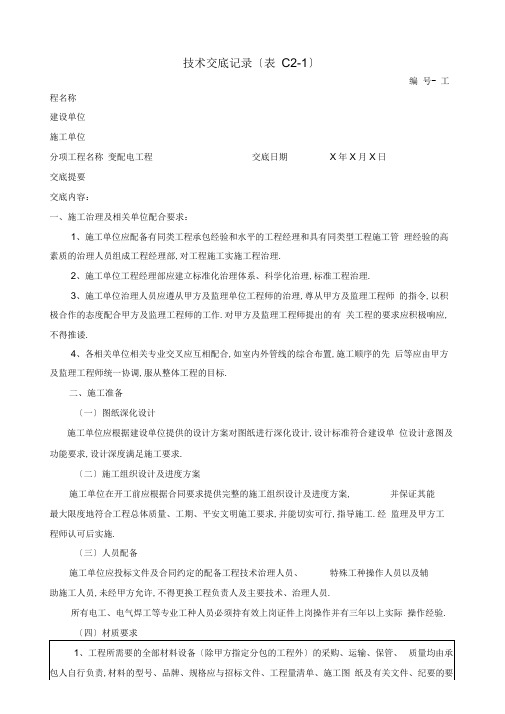

技术交底记录〔表C2-1〕编号- 工程名称建设单位施工单位分项工程名称变配电工程交底日期X年X月X日交底提要交底内容:一、施工治理及相关单位配合要求:1、施工单位应配备有同类工程承包经验和水平的工程经理和具有同类型工程施工管理经验的高素质的治理人员组成工程经理部,对工程施工实施工程治理.2、施工单位工程经理部应建立标准化治理体系、科学化治理,标准工程治理.3、施工单位治理人员应遵从甲方及监理单位工程师的治理,尊从甲方及监理工程师的指令,以积极合作的态度配合甲方及监理工程师的工作.对甲方及监理工程师提出的有关工程的要求应积极响应,不得推诿.4、各相关单位相关专业交叉应互相配合,如室内外管线的综合布置,施工顺序的先后等应由甲方及监理工程师统一协调,服从整体工程的目标.二、施工准备〔一〕图纸深化设计施工单位应根据建设单位提供的设计方案对图纸进行深化设计,设计标准符合建设单位设计意图及功能要求,设计深度满足施工要求.〔二〕施工组织设计及进度方案施工单位在开工前应根据合同要求提供完整的施工组织设计及进度方案, 并保证其能最大限度地符合工程总体质量、工期、平安文明施工要求,并能切实可行,指导施工.经监理及甲方工程师认可后实施.〔三〕人员配备施工单位应投标文件及合同约定的配备工程技术治理人员、特殊工种操作人员以及辅助施工人员,未经甲方允许,不得更换工程负责人及主要技术、治理人员.所有电工、电气焊工等专业工种人员必须持有效上岗证件上岗操作并有三年以上实际操作经验.〔四〕材质要求符合广东省和广州市的有关现行规定;五、工程变更:1、施工中发包人需对原工程设计变更,一般提前以书面形式向施工单位发出变更通知.施工单位根据工程师发出的变更通知及有关要求,进行以下需要的变更:(1)更改工程有关局部的标高、基线、位置和尺寸;(2)增减合同中约定的工程量;(3)改变有关工程的施工时间和顺序;(4)其他有关工程变更需要的附加工作.2、施工中施工单位不得擅自对原工程设计进行变更.3、施工单位在施工中提出的合理化建议涉及到对设计图纸或施工组织设计的更改及对材料、设备的换用,须经甲方工程师同意.工程师同意采用施工单位合理化建议进行书面确认后实施.4、因设计错误、功能变更、工程需要发包人事先口头的变更指令,施工单位应执行, 不得按原设计继续对该部位进行实施, 否那么由此造成的材料设备浪费及操作费用的增加由施工单位承当.施工单位应在接到口头通知5日内做出书面变更申请材料请甲方予以确认.5、甲方有权根据工程需要要求施工单位变更施工部位及施工顺序,施工单位不得由此进行工期及费用索赔.6、甲方有权要求施工单位在其资质及水平范围内实施与工程有关的合同外的工作内容,包括深化设计、施工及其他相关配合工作,施工单位应按时完成保质保量地完成.六、工程隐蔽验收工程隐蔽前应做好相关工程内容如管道的试压,线路的绝缘测试等,然后提交书面验收资料请监理及甲方工程验收认可签字后隐蔽 .七、试验、调试及培训施工单位必须按标准及标准进行相关试验、调试工作直至到达地标准及标准要求.并负责对甲方物业正式负责运行人员进行操作及维护培训工作.八、成品保护1、施工单位要做好成品保护工作,首先应对自己完成的成品做相应的保护工作,同时做好防盗工作,看护好重要材料、设备以免丧失.2、增强对自己员工的思想教育工作,不得有意无意破坏其他单位的成品半成品,如由于交叉需要拆改其他单位的成品半成品,应提前与甲方、监理工程师及相关单位沟通, 不得私自拆改.平安文明施工〔一〕总体要求:1、施工单位应服从总承包单位平安文明施工的统一治理,签定平安文明施工生产协议;2、施工单位应增强对进场人员治理教育工作,特别要做好岗前培训和平安、纪律、法制教育.同时建立并执行平安生产技术交底制度. 要求各施工工程必须有书面平安技术交底, 全技术交底必须具有针对性,并有交底人与被交底人签字.3、设立消防工作档案,各种消防举措、资料及时整理存档,以备检查和追溯.4、设立文明施工领导小组,对现场文明施工、环境卫生情况作定期检查和随时抽查, 发现不符合要求的责令即时整改.整改不力者按规定执行处5、严格门卫制度,做好防盗窃工作,对各种违法、犯罪活动和暴力行为要及时制止, 并报公安部门协同处理.6、施工单位应主动搞好周边关系,遵守当地乡规民约和风俗习惯,尊重当地居委会、派出所,争取支持和理解,相互配合搞好附近地方的综合治理工作.与邻近居民、企、事业单位保持联系,建立睦邻友好关系,不得发生扰民现象,预防与周边当地居民发生冲突,洁、室外整洁无垃圾、环境美观大方.工具房、民工房要保持清洁,不在通道上堆放杂物,严禁乱拉、乱接电线和使用电炉及一切电热器具.确需煮食和烧开水的,要到专门设置的公用地方进行.不准躺在床上吸烟,乱丢烟头.3、全体员工必须礼貌待人,使用文明用语.4、按规定在施工现场设置在生活区做水冲式厕所和淋浴室,并有专人每日负责清扫卫生,去除异臭味.施工单位要,并排至生化处理系统,厕所施工应有防渗举措,厕所的设置还应符合?建筑施工现场环境与卫生标准?:5、办公区:5.1 办公区但应配置如下设施,办公室、会议室、开水房、洗手池和医疗急救物品及宣传栏.其它尚应符合(JGJ146-2004):5.2 施工现场应配备常用药及绷带、止血带、颈托、担架等急救器材.5.3 办公室要清洁、整洁、有序,有关制度全部上墙张挂.办公室内应张贴平安生产责任制,文明施工领导小组,平安施工领导小组,质量领导小组,平安救护小组,义务消防队及治安保卫领导小组,方案生育领导小组及平安值日等标牌;6、施工现场:6.1 施工现场的材料堆放应整洁,位置布置合理,材料应设置状态标识,预防误用;6.2 施工现场动火应有动火证制度.严禁在施工现场烧香拜佛或用蜡烛照明,6.3 建立现场临时用电检查制度,按现场临时用电治理规定对现场的各种线路和设施进行定期检查和不定期抽查,并将检查、抽查记录存档.现场施工随时用电应采用T5S系统,五芯电缆.三级配电,二级防护,并应符合上机一闸一漏〞的保护规定,使用标准电箱.6.4 环境保护尚应符合(JGJ146-2004): 3.1条防治大气污染,3.2条防治水土污染, 3.3条预防施工噪声的规定.6.5 机械设备防护设施配置到位,在临近位置应挂设平安操作规程牌.6.6 施工现场应做好平安防护工作,对有危险的施工场地应采取有效的平安隔离举措并挂好醒目的平安标志牌.6.7 现场仓库要做好消防工作,施工现场应有消防制度,配备充足的消防器材,成立消防领导小组及义务消防队,消防应急预案,应增强对易燃、易爆、有毒物品的治理工作, 必要时应组织消防应急演练.本表由建设单位填写,建设单位与施工单位各存一份。
一、交底对象本次安全技术交底的对象为参与干式变压器安装、调试、运行和维护的相关人员。
二、交底内容1. 设备概述干式变压器是一种无需油冷却的变压器,具有安全、环保、节能等特点。
其主要组成部分包括:铁芯、绕组、绝缘材料、外壳等。
2. 安全操作规程(1)操作人员应熟悉干式变压器的结构、性能和操作规程。
(2)进入现场前,应穿戴好个人防护用品,如安全帽、工作服、绝缘手套、绝缘鞋等。
(3)操作过程中,严禁擅自拆卸、改动设备。
(4)操作过程中,严禁触摸带电部分。
(5)操作过程中,严禁在设备周围堆放杂物。
3. 安装与调试安全要求(1)安装前,应对现场进行安全检查,确保现场环境符合设备安装要求。
(2)安装过程中,应严格按照设备安装说明书进行操作。
(3)调试过程中,应遵循以下原则:a. 逐步进行,先低电压后高电压。
b. 观察设备运行状态,发现异常立即停止调试。
c. 调试过程中,严禁触摸带电部分。
4. 运行与维护安全要求(1)运行过程中,应定期检查设备运行状态,发现异常立即停机检查。
(2)维护过程中,应遵守以下原则:a. 维护人员应熟悉设备结构、性能和维护规程。
b. 维护过程中,严禁触摸带电部分。
c. 维护过程中,严禁在设备周围堆放杂物。
5. 应急处理(1)发现设备故障,应立即停机检查。
(2)如遇火灾,应立即切断电源,并采取相应灭火措施。
(3)如遇触电事故,应立即切断电源,并采取相应急救措施。
三、交底要求1. 操作人员应认真听取安全技术交底,并掌握相关安全操作规程。
2. 操作人员应自觉遵守安全操作规程,确保自身和他人的安全。
3. 安全技术交底记录应妥善保存,以便日后查阅。
四、结束语干式变压器的安全运行直接关系到电力系统的稳定和人身安全。
希望大家高度重视安全技术交底,严格按照安全操作规程进行操作,确保干式变压器的安全稳定运行。
********110kV变电所电气安装工程安全技术措施交底******兴电力工程建设有限公司主管:审核:编制:交底人:接受人:********110kV变电所电气安装及调试工程安全技术交底一、工程简况及特点(一)工程简况:1.1 主变压器部分:安装主变压器2台,容量40000kVA,及中性点隔离开关、电流互感器、避雷器安装;1.2 110kV配电装置: 110kV GIS(SF6)组合电器7组;1.3 电容器:框架式电容器组4组1.4 10kV开关柜,交、直流屏:10kV主变进线柜2台,#2主变进线隔离柜1台、#2主变Ⅳ段进线柜1台,10kV馈线柜20台、10kV电压互感器柜3台,10kV 电容器柜4台,10kV 母联柜1台、10kV I、 II段母联刀闸柜1台,10kV 接地变柜2台, 10kV 所用变柜2台,Ⅲ、Ⅳ段母联刀闸柜1台,10kV封闭母线桥2套,10kV穿墙封闭母线桥2套,10kV穿墙套管6只1.5 综合自动化系统:变压器保护测控屏1台,备投及充电保护测控屏1台,10kV馈线保护测控装置12台,10kV电容器保护测控装置。
二次部分为以上电气设备相应的控制、保护系统。
(二)工程特点:本所为无人值守变电所,由****电业局调度中心通过远动主站对本站主要电气设备进行监察,控制。
本所设微机监控系统,不设常规监控屏或模拟屏。
有关人员可在本所内通过布置在控制室内的工程师站对主要电气设备进行调试、检修、维护。
在施工中应严格遵守《电力建设安全工作规程》(变电所部分)等有关规定,将安全施工作为头等大事来抓。
二总的要求:1、设备及器材到达现场后,应检查包装及密封是否良好;而后开箱检查清点,认真核对设备、器材、有关技术参数、尺寸是否符合设计要求,发现问题,及时反馈给设计部门;检查设备及器材是否符合国家现行技术标准的规定,有否合格证及铭牌,发现问题,应及时向公司领导汇报。
2、设备安装前,应组织有关施工人员到施工现场检查是否具备电气装置安装条件,特别应详细检查预埋件及预留孔是否符合设计要求,发现问题应及时反馈个筹建单位。
安全技术交底记录表(9)高压避雷器的引线其截面应满足以下要求。
铜线铝线引上线≥16mm2 ≥25mm2引下线≥25mm2 ≥35mm2(10)变压器外壳、台架应可靠接地;避雷器接地引下线、低压侧中性点均应与两条电杆的接地引线分别可靠连接(两点接地),接地线与主接地网的连接应满足设计及规范要求。
(11)双电缆出线接线端子必须分别在设备接线端子两侧搭接。
(12)裸露带电部分宜进行绝缘处理。
(13)户外一次接线应采用热镀锌螺栓连接,所用螺栓应有平垫圈和弹簧垫片,螺栓紧固后,螺栓宜露出2~3丝扣。
(14)导线应相色标识正确清晰四、安全要求(1)进入施工现场的工作人员必须穿棉质工作服,必须戴好安全帽,高空作业必须系好安全带,工作负责人必须佩戴“工作负责人”袖标。
(2)起重伤害:起重操作人员持有有效《特种作业操作证》;选用与被吊物匹配的钢丝绳,钢丝绳锈蚀严重断股禁止使用,被吊物重(3)心适当、绑扎点牢固;起重吊装前,现场工作负责人应划定危险作业区域,设置围栏及醒目的警示标志,防止无关人员进入;起重作业应专人指挥,起重前必须先鸣喇叭,或向现场工作人员发出明确信号。
现场工作人员和指挥人员应站在安全地方,起重臂、被吊物下严禁站人;重物刚离地面时必须由指挥起吊人员检查是否安全(吊物重心应找正并检查起重机械支撑脚等各部有无异常现象)。
(4)触电:吊车在带电线路附近施工时,吊车要有临时接地线接地,接地电阻要求4以下,吊车司机要注意带电线路与吊车的安全距离,现场工作负责人要派专人监护吊车施工时的安全,随时提醒吊车司机,确保吊车和带电线路的安全距离。
(5)物体打击:台架基础不牢固;附件连接安装不牢固;用绳索传递工器具、材料,现场人员必须戴安全帽。
(6)高处坠落:保持安全距离,设专人监护,使用双保险安全带,注意移动转位;不按规定使用或选用不合格登高工具。
五、户外隔离开关安装1. 隔离开关安装及调整安装(1)借助铁滑轮及绳索(必要时使用起重设备)将户外隔离开关安装在支架上,并用热镀锌螺栓固定牢固。
技术交底记录
2008年10月15日施管表5
技术交底记录
2008年10月15日施管表5 工程名称节能大厦分部工程建筑电气工程
分项工程名称电力变压器安装施工单位中天宝业集团
交底内容:
2.3.1施工图及技术资料齐全无误。
干式变压器防护类型、容量、规格及质量图表表2.1.4
外型示意
规格
外形尺
寸(mm)
干式变压器容器(kVA)
200 250 315 400 500 630 800 1000 1250 1600
网型
长11450 1650 1970 2300 宽B1120 1180 1300 1430 高H1550 1800 2020 2400 参考质
量(kg)
1080 1275 1390 1740 1795 2090 2640 3075 3580 4890
箱型
长11400 1470 1600 1820 2200 2280 2280 2120 2181 宽B960 820 1100 1100 1240 1341 1240 1400 1420 高H1460 1550 1740 1980 1950 2110 2424 2300 2860 参考质
量(kg)
1080 1275 1600 2850 3400 3170 4140 4842 5794
箱型(有机械通风)
长12460 2550 2600 2710 宽B1930 1970 1992 1980 高H2565 2570 2820 2870
参考质
量(kg)
3680 4270 4940 5905
交底单位接收单位交底人接收人
技术交底记录
2008年10月15日施管表5
工程名称节能大厦分部工程建筑电气工程
分项工程名称电力变压器安装施工单位中天宝业集团
交底内容:
油浸式电力变压器重量表3.3.1.25
序号容量(kVA)总量(t)吊点高(m)
1
2
3
4
5
6
100~180
200~420
500~630
750~800
1000~1250
1600~1800
0.6~1.0
1.0~1.8
2.0~2.8
3.0~3.8
3.5~
4.6
5.2~
6.1
3.0~3.2
3.2~3.5
3.8~
4.0
5.0
5.2
5.2~5.8
3.3.2变压器吊装时,索具必须检查合格,钢丝绳必须挂在油箱的吊钩上,上盘的吊环仅作吊芯用,
不得用此吊环吊装整台变压器(图3.3.2)。
图3.3.2
3.3.3变压器搬运时,应注意保护瓷瓶,最好用木箱或纸箱将高低压瓷瓶罩住,使其不受损伤。
3.3.4变压器搬运过程中,不应有冲击或严重震动情况,利用机械牵引时,牵引的着力点应在变压
器重心以下,以防倾斜,运输斜角不得超过15°,防止内部结构变形。
3.3.5用千斤顶顶升大型变压器时,应将千斤顶放置在油箱专门部位。
3.3.6大型变压器在搬运或装卸前,应核对高低压侧方向,以免安装时调换方向发生困难。
3.4变压器稳装:
3.4.1变压器就位可用汽车吊直接甩进变压器室内,或用道木搭设临时轨道,用三步搭、吊链吊至临时轨
交底单位接收单位
交底人接收人
2008年10月15日施管表5 工程名称节能大厦分部工程建筑电气工程
分项工程名称电力变压器安装施工单位中天宝业集团
交底内容:
道上,然后用吊练拉入室内合适位置。
3.4.2变压器就位时,应注意其方位和距墙尺寸应与图纸相符,允许误差为±25mm,图纸无标注时,纵向按轨道定位,横向距离不得小于800mm,距门不得小于1000mm,并适当照顾屋内吊环的垂线位于变压器中心,以便于吊芯,干式变压器安装图纸无注明时,安装、维修最小环境距离应符合图3.4.2要求。
部位周围条
件
最小距
离
(mm)
b1有导轨
无导轨
2600
2000
b2有导轨
无导轨
2200
1200
b3距墙1100
b4距墙600
图3.4.2
3.4.3变压器基础的轨道应水平,轨距与轮距应配合,装有气体继电器的变压器,应使其顶盖沿气体继电器汽流方向有1%~1.5%的升高坡度(制造厂规定不需安装坡度者除外)。
3.4.4变压器宽面推进时,低压侧应向外;窄面推进时,油枕侧一般应向外。
在装有开关的情况下,操作方向应留有1200mm以上的宽度。
3.4.5油浸变压器的安装,应考虑能在带电的情况下,便于检查油枕和套管中的油位、上层油温、瓦斯继电器等。
3.4.6装有滚轮的变压器,滚轮应能转动灵活,在变压器就位后,应将滚轮用能折卸的制动装置加以固定。
3.4.7变压器的安装应采取抗地震措施(稳装在混凝土地坪上的变压器安装见图3.4.7.1,有混凝土轨梁宽面推进的变压器安装见图3.4.7.2)。
交底单位接收单位
交底人接收人
2008年10月15日施管表5 工程名称节能大厦分部工程建筑电气工程
分项工程名称电力变压器安装施工单位中天宝业集团
交底内容:
图3.4.7.1
图3.4.7.2
3.5附件安装:
3.5.1气体继电器安装:
3.5.1.1气体继电器安装前应经检验鉴定:
3.5.1.2气体继电器应水平安装,观察窗应装在便于检查的一侧,箭头方向应指向油枕,与连通管的连接应密封良好。
截油阀应位于油枕和气体继电器之间。
3.5.1.3打开放气嘴,放出空气,直到有油溢出时将放气嘴关上,以免有空气使继电保护器误动作。
3.5.1.4当操作电源为直流时,必须将电源正极接到水银侧的接点上,以免接点断开时产生飞弧。
交底单位接收单位
交底人接收人
2008年10月15日施管表5
技术交底记录
2008年10月15日施管表5 工程名称节能大厦分部工程建筑电气工程
分项工程名称电力变压器安装施工单位中天宝业集团
交底内容:
8~10kg)。
3.5.
4.5有载调压切换装置转动到极限位置时,应装有机械联锁与带有限位开关的电气联锁。
3.5.
4.6有载调压切换装置的控制箱一般应安装在值班室或操作台上,联线应正确无误,并应调整好,手动、自动工作正常,档位指示正确。
3.5.
4.7电压切换装置吊出检查调整时,暴露在空气中的时间应符合表3.
5.4.7的规定。
调压切换装置露空时间表3.5.4.7
环境温度(℃>0 >0 >0 <0
空气相对湿度(%)65以下65~75 75~85 不控制
持续时间不大于(h)24 16 10 8
3.5.5变压器联线:
3.5.5.1变压器的一、二次联线、地线、控制管线均应符合相应各章的规定。
3.5.5.2变压器一、二次引线的施工,不应使变压器的套管直接承受应力(图3.5.5.2)。
图3.5.5.2 母线与变压器低压端子连接图
3.5.5.3变压器工作零线与中性点接地线,应分别敷设。
工作零线宜用绝缘导线。
3.5.5.4变压器中性点的接地回路中,靠近变压器处,宜做一个可拆卸的连接点。
3.5.5.5油浸变压器附件的控制导线,应采用具有耐油性能的绝缘导线。
靠近箱壁的导线,应用金属软管保护,并排列整齐,接线盒应密封良好
3.6变压器吊芯检查及交接试验:
3.6.1变压器吊芯检查:
交底单位接收单位
交底人接收人
